基因测序芯片的表面修饰工艺是决定其性能的核心环节之一，直接影响DNA/RNA分子的固定效率、扩增效果、信号稳定性及测序准确性。以下从修饰目标、核心工艺类型、关键技术细节及应用场景展开详细说明：

一、表面修饰的核心目标

1. 精准固定探针/引物*：通过化学修饰使芯片表面形成可与DNA文库接头、引物互补结合的活性位点，确保核酸分子高效锚定。
2. 抑制非特异性结合：减少游离核酸、酶或荧光分子在芯片表面的随机吸附，降低背景噪音。
3. 优化表面亲疏水性：调节表面张力以保证测序反应液均匀流动，避免气泡产生（尤其对光学检测芯片至关重要）。
4. 增强化学稳定性：确保修饰层在高温、酸碱等测序反应条件下不脱落或降解。

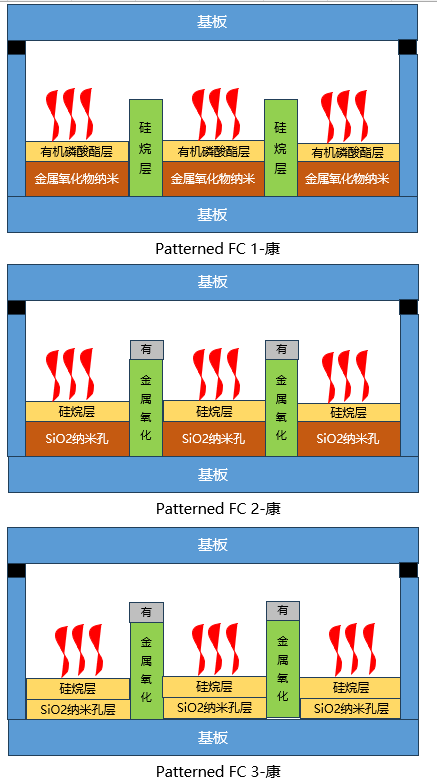

二、主流表面修饰工艺类型
（一）硅烷化修饰（最基础且应用最广的工艺）

• 原理*：利用硅烷试剂（含硅氧键和功能化基团）与芯片表面羟基（如玻璃、硅材质）反应，形成共价连接的功能化涂层。
• 常用硅烷试剂：
  • 氨基硅烷（如APTES）：引入氨基（-NH₂），可进一步偶联羧基或环氧基分子。
  • 环氧硅烷（如GPTMS）：引入环氧基（-C₂H₃O），能与氨基、巯基等发生反应，常用于固定带氨基的引物。
  • 巯基硅烷（如MPTES）：引入巯基（-SH），可通过硫-金键结合金纳米颗粒，或用于点击化学修饰。

• 操作步骤：
  1. 表面预处理：通过等离子体清洗（去除油污和杂质）或Piranha溶液（浓H₂SO₄:H₂O₂=3:1）处理，增加表面羟基密度。
  2. 硅烷偶联：将芯片浸泡在硅烷乙醇溶液（浓度0.5%-5%）中，或通过气相沉积（CVD）使硅烷分子与羟基反应，形成单分子层。
  3. 固化*：100-120℃烘烤30分钟，强化共价键稳定性。
• 效果：修饰后表面水接触角（WCA）通常为66-80°，既保证亲水性（避免气泡），又不过度亲水导致分子扩散。

（二）聚合物接枝修饰（提高分子负载量）

• 原理：在硅烷化基础上，通过聚合反应接枝高分子链（如聚乙二醇、聚丙烯酰胺），增加表面活性位点密度，同时利用聚合物的空间位阻减少非特异性结合。
• 常用方法：
  • 原子转移自由基聚合（ATRP）：在硅烷化表面引入引发剂（如溴代异丁酰溴），引发丙烯酰胺类单体聚合，形成亲水聚合物刷。
  • 光引发聚合：通过紫外光激发表面光敏基团，引发单体（如PEGDA）交联聚合，形成三维网络结构，适合高密度固定引物。
• 优势：聚合物链可承载更多引物（比单层硅烷化提高10-100倍），尤其适用于需要高簇密度的Illumina桥式PCR测序芯片。

三）点击化学修饰（精准靶向固定）

• 原理：利用铜催化叠氮-炔基环加成（CuAAC）等点击反应，实现核酸分子与芯片表面的高效、特异性偶联。
• 操作流程：
  1. 先通过硅烷化修饰在表面引入叠氮基（-N₃）或炔基（-C≡CH）。
  2. 对DNA引物进行末端修饰（如添加炔基或叠氮基）。
  3. 在铜离子催化下，引物与表面基团发生点击反应，形成稳定三唑环连接。
• 优势：反应条件温和（室温、水溶液），特异性极强，几乎无副反应，适合单分子测序芯片（如PacBio SMRT芯片）的精准固定。


（四）纳米材料辅助修饰（增强信号检测）

• 原理：在表面引入金纳米颗粒、量子点或石墨烯等纳米材料，通过其光学/电学特性增强信号强度（如荧光共振能量转移FRET、电信号放大）。
• 应用场景：
  • 纳米孔测序芯片：金纳米颗粒修饰孔道内壁，可优化DNA通过时的电信号变化幅度。
  • 光学检测芯片：量子点修饰表面，提高荧光信号的稳定性和亮度。

三、关键工艺参数与质控指标

1. 修饰层厚度：通过椭圆偏振仪测量，硅烷单层约1-2nm，聚合物接枝层约5-50nm，过厚可能影响分子扩散。
2. 水接触角（WCA）：硅烷化后通常为60-80°（中等亲水性），过度疏水（WCA>90°）易产生气泡，过度亲水（WCA<30°）可能导致非特异性吸附增加。


3. 引物固定密度：通过荧光标记引物的荧光强度定量，Illumina芯片需达到10⁶-10⁷个/mm²，单分子芯片则需控制在较低密度（避免信号重叠）。
4. 稳定性测试：在测序反应条件（如70℃、pH 8.0缓冲液）下浸泡24小时后，检测修饰层脱落率（通常要求<5%）。

四、不同测序技术的表面修饰差异

测序技术	核心修饰需求	典型工艺
Illumina桥式PCR	高密度引物固定、抗PCR酶吸附	环氧硅烷+聚合物接枝
纳米孔测序	孔道内壁光滑、电信号敏感	金纳米颗粒修饰+硅烷化
PacBio单分子	低背景、单分子精准固定	点击化学（叠氮-炔基反应）
华大DNBSEQ	支撑DNA纳米球（DNB）固定	氨基硅烷+共价交联

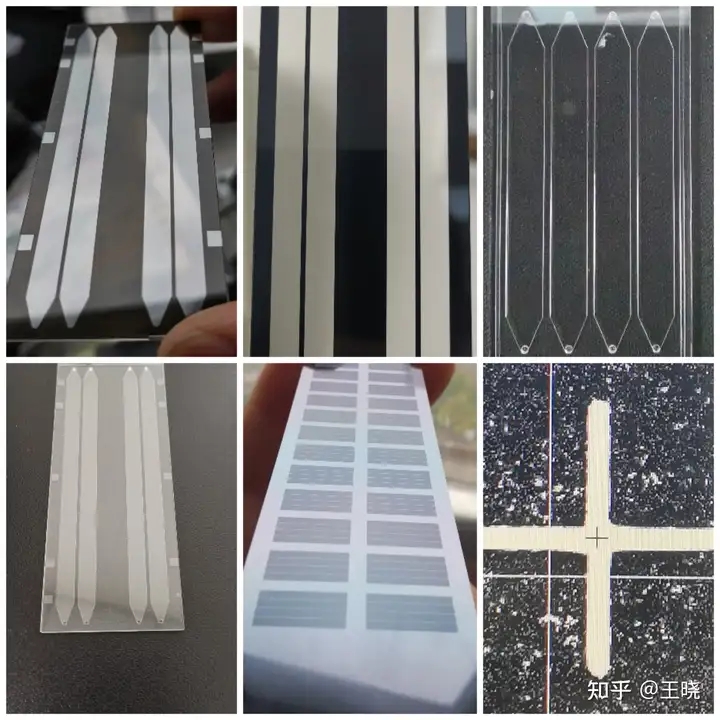

五、工艺挑战与发展趋势

• 挑战：
  • 大面积芯片修饰的均匀性（如16通道芯片各区域引物密度差异需<10%）。
  • 长期储存稳定性（修饰后芯片需在-20℃保存，避免湿度影响）。
• 趋势：
  • 自动化修饰：采用机器人工作站实现硅烷化、聚合反应的高通量操作。
  • 动态响应修饰：开发 stimuli-responsive 材料（如温度敏感聚合物），可按需调节表面亲疏水性或引物释放。
  • 无标记修饰：通过分子自组装实现无需化学标记的精准固定，降低成本。

表面修饰工艺的优化直接推动了测序成本的下降和通量提升——例如，Illumina通过聚合物接枝工艺将芯片簇密度提高10倍，使得单碱基测序成本从2001年的1美元降至如今的0.001美元以下。
