测序芯片点胶过程中如何控制变形溢胶-CCD视觉点胶-flowcell-代加工-外协加工-委外加工-激光代加工-河南郑州-芯晨微纳（河南）

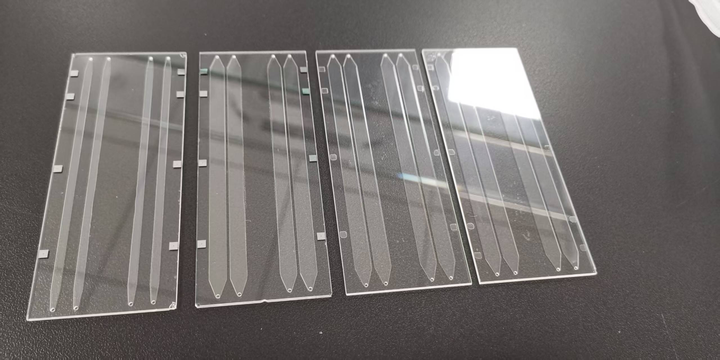

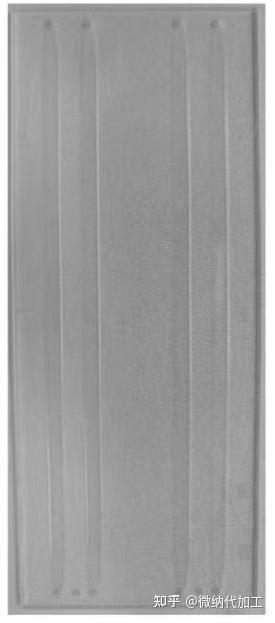

在测序芯片的点胶过程中，控制溢胶需通过多方面的优化与精细调控，以下是系统化的解决方案：

1. 胶水材料选择与优化

• 粘度控制：
  • 选择中等粘度胶水（如100-1000 mPa·s），平衡流动性与可控性。
  • 针对高精度需求，使用剪切稀化型胶水（如UV固化胶），在点胶时粘度降低，停止后恢复，减少扩散。
• 生物相容性：
  • 优先选择FDA认证的生物兼容胶（如医用级硅胶、聚氨酯或光固化水凝胶）。
  • 避免含溶剂的胶水，防止残留物干扰生物分子活性。

2. 点胶参数精确调控

• 动态参数匹配：
  • 压力与时间：采用闭环压力控制系统，结合胶水粘度实时调节气压或螺杆泵转速（如设定压力0.1-0.5 MPa，点胶时间10-100 ms）。
  • 点胶速度：高速点胶（>200 mm/s）减少胶水驻留时间，降低溢胶风险。
  • 针头高度：保持针头与基板距离为针头直径的50-80%（如50 μm针头，高度25-40 μm），避免接触导致胶水拖尾。
• 路径优化：
  • 使用矢量路径规划（非点阵式），减少起停次数。
  • 复杂图案分区域点胶，配合Z轴抬升避免碰撞。

3. 基材表面处理

• 清洁与活化：
  • 等离子处理（O₂或Ar等离子体）提高表面能，增强胶水润湿性。
  • 涂覆单分子层（如十八烷基三氯硅烷）限制胶水扩散区域。
• 图案化疏水/亲水处理：
  • 光刻或纳米压印技术定义亲水点胶区，周围疏水区域阻挡溢胶。

4. 设备与环境控制

• 高精度点胶系统：
  • 采用压电喷射阀（非接触式）或螺杆阀（接触式），实现皮升级胶量控制。
  • 集成温控模块（如加热针头至30-50°C）降低胶水粘度，提升流动性。
• 环境稳定性：
  • 恒温恒湿环境（温度23±1°C，湿度40-60% RH）。
  • 防震平台减少机械振动干扰。

5. 实时监测与反馈

• 视觉闭环控制：
  • 高分辨率摄像头（5 μm/pixel）实时捕捉胶点形态，通过AI算法（如卷积神经网络）识别溢胶。
  • 触发自动补偿机制（如调整压力或暂停点胶）。
• 激光测距/3D扫描：
  • 检测胶层厚度（分辨率±1 μm），超出阈值时报警。

6. 工艺验证与改进

• 量化评估：
  • 使用共聚焦显微镜测量胶点直径、高度及边缘清晰度。
  • 统计溢胶发生率（如<0.1%为合格）。
• 实验设计（DOE）：
  • 正交实验优化参数组合（如压力、速度、针头型号）。
  • 响应面法建立胶点尺寸与工艺参数的关系模型。

7. 典型案例与解决方案
   | 场景 | 溢胶原因 | 解决方案 |
   |------------------------|----------------------|--------------------------------------------|
   | 高密度探针阵列点胶 | 胶水扩散覆盖相邻区域 | 改用纳米级喷射阀（10 pl/滴）+ 亲水限定图案 |
   | 微流道边缘密封 | 胶水流入流道内部 | 预涂疏水屏障层 + 低粘度快固化UV胶 |
   | 柔性基底点胶 | 基材变形导致胶水偏移 | 真空吸附固定基材 + 低压力接触式点胶 |

8. 先进技术应用

• AI预测控制：
  • 基于历史数据训练模型，预测不同胶水/基材组合的最佳参数。
• 飞升（femtoliter）点胶：
  • 电润湿技术实现超微量分配（<1 pl），适用于单细胞测序芯片。
• 原位固化：
  • 近红外激光局部加热或紫外光选区固化，即时固定胶水形状。

通过上述综合措施，测序芯片点胶过程的溢胶问题可被有效控制，确保高密度生物探针的精准定位与功能完整性，为高性能测序芯片的制造提供可靠保障。

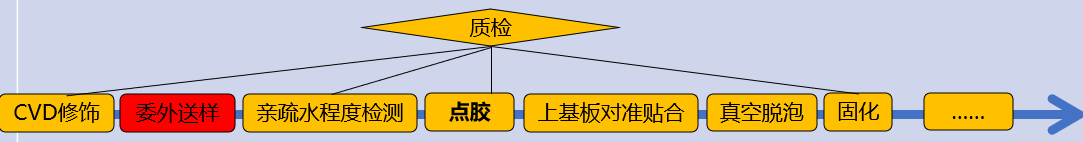

接下来，将重点介绍市面上验证可行的原材料（精密CCD视觉点胶机、UV胶型号）、代加工厂家、点胶工艺

文章来源
网络、新闻采访、专利等公开信息，仅用于学习
文章由芯晨微纳（河南）光电科技有限公司搜集整理
