ICMP协议

一、ICMP基本概念

1、ICMP协议

• Internet控制报文协议，用于在IP主机、路由器之间传递控制消息。
• 控制消息指网络通不通、主机是否可达、路由是否可用等等

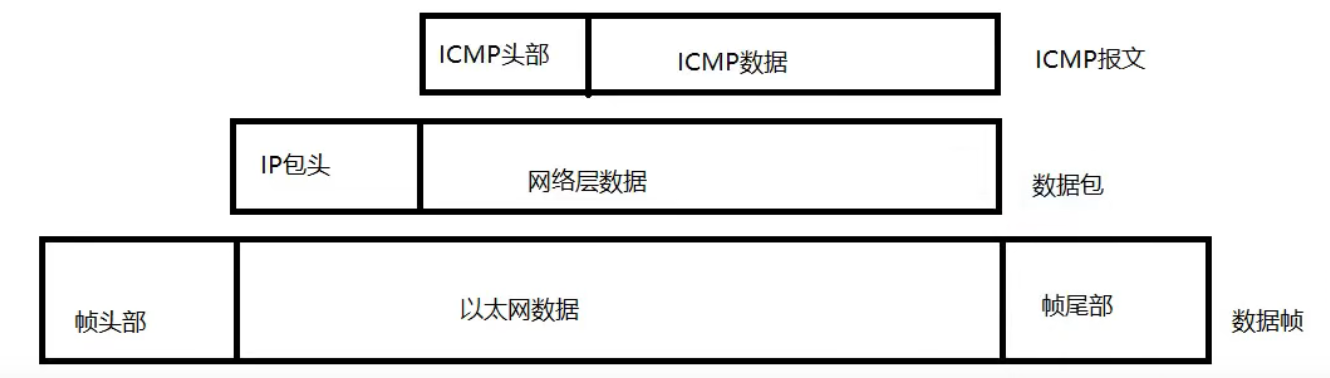

• ICMP是属于网络层的协议，封装在传输层与网络层之间
• 结构


2、ICMP报文格式

类型（Type）

编码（code）

• 类型（常见）
  • （类型 编码）
  • （8 0） 请求
  • （0 0） 回显应答（表示比较正常的应答）
  • （3 1） 目标不可达（因为主机不可达）
  • （3 3） 目标不可达（因为端口不可达）
  • （3 2） 目标不可达（因为协议不可达）
  • （11 0） 超时（传输期间生存时间为0）
  • 类型13和14 时间戳请求和应答
  • （5 0） 重定向（网络重定向）
  • （5 1） 重定向（主机重定向）
  • 类型4 源抑制
    • 源抑制充当一个控制流量的角色，它通知主机减少数据报流量，由于ICMP没有恢复传输的报文，所以只要停止该报文，主机就会逐渐恢复传输速率 type = 4

二、ICMP重定向

在某些特定情况下，路由器检测到主机使用非优化路由的时候，会向主机发送一个ICMP重定向的报文，使主机的路由改变

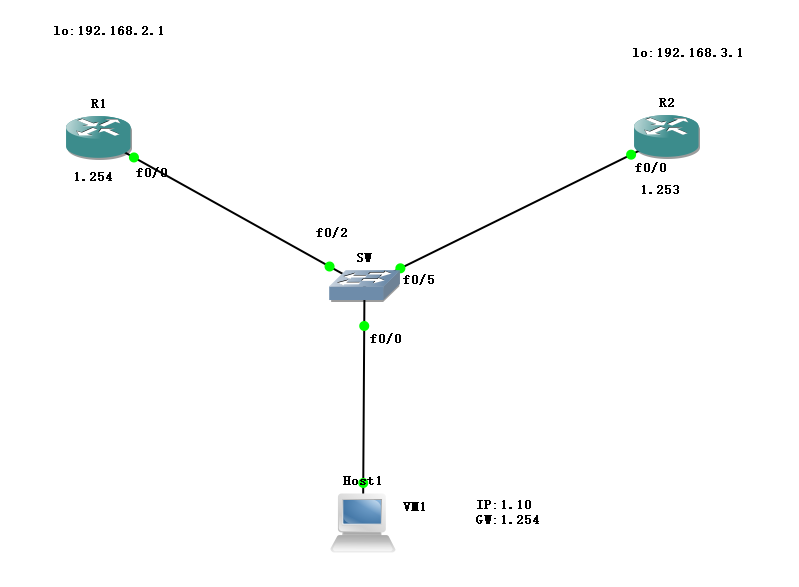

1、ICMP重定向原理实验

R1和R2设置了个loopback作为下一个主机

R1设置

int f0/0
ip add 192.168.1.254 255.255.255.0
no shut
exit
int loopback 0
ip add 192.168.2.1 255.255.255.0
no shut

R2设置

int f0/0
ip add 192.168.1.253 255.255.255.0
no shut
exit
int loopback 0
ip add 192.168.3.1 255.255.255.0
no shut

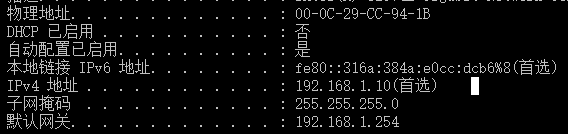

VM1

ping 192.168.3.1

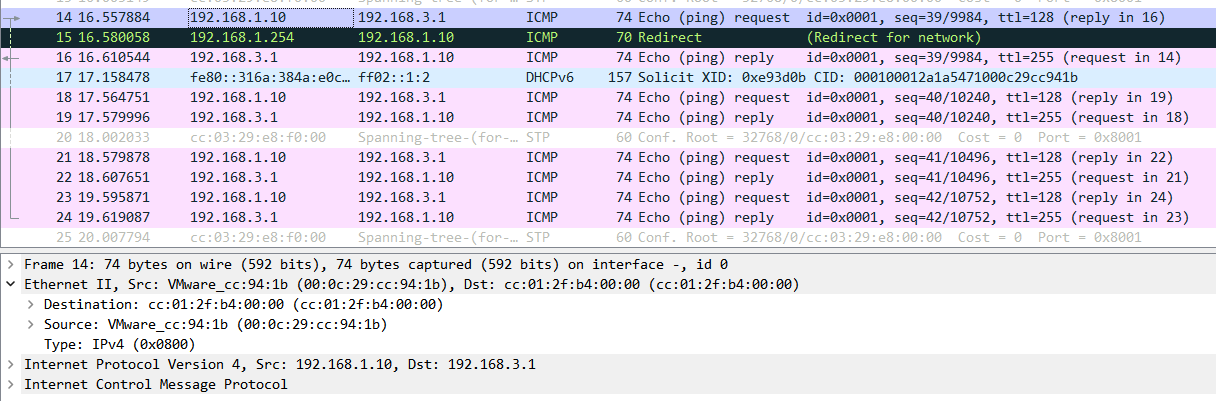

抓包情况

•

  • 首先目的地址为自己的网关

•

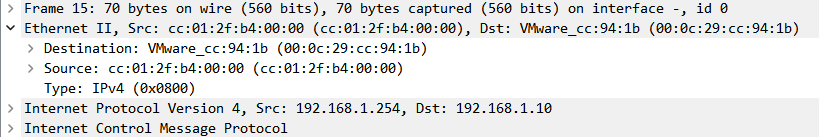

  • 接着进行重定向，此时主机发送一份ICMP重定向报文给主机，告诉它以后把数据发送给R2而不是R1

•

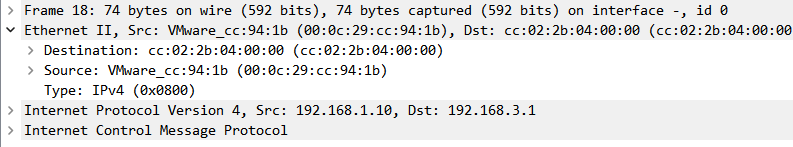

  • 可以看到，在第二次ping请求时，目的地址变成了R2的网关

注：每次第一个报文都会重定向

2、ICMP重定向攻击

在kali上使用工具实施ICMP重定向网关

• 环境

  • kali Linux
  • win10
  • 两台主机在同一网段下

• 实验

  • kali使用netwox工具

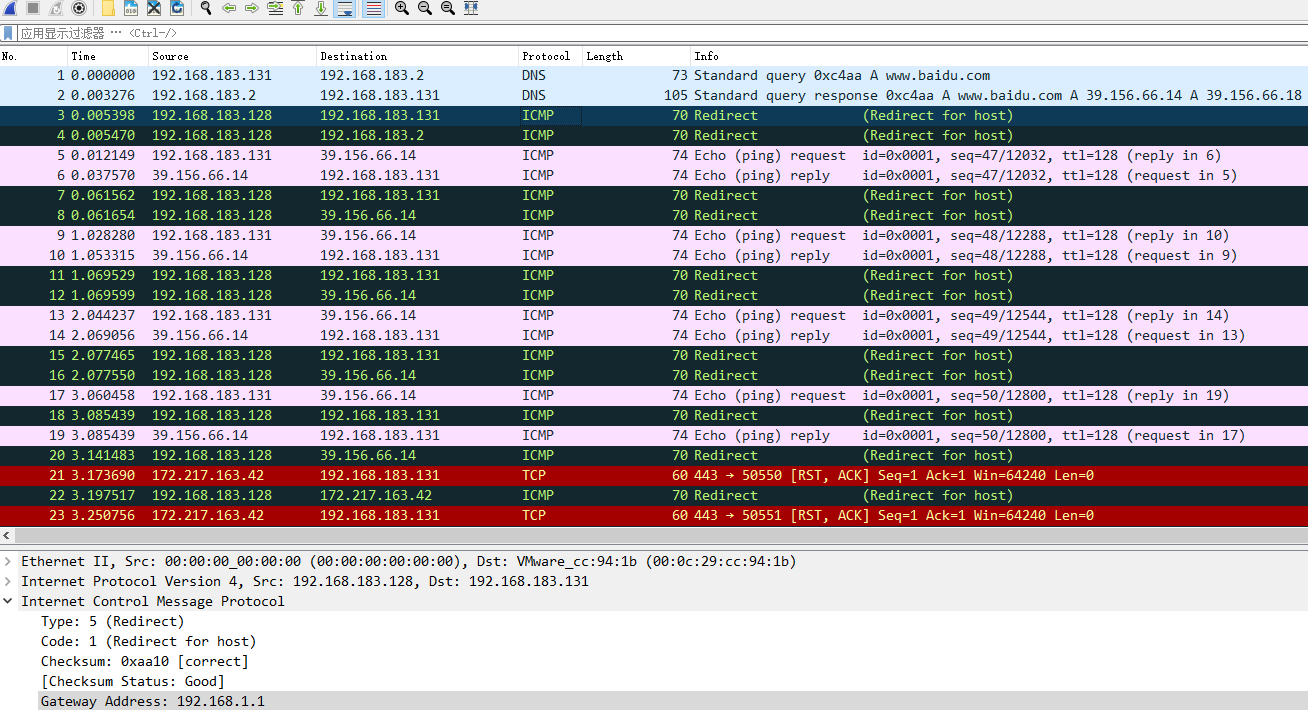

  • 抓win10上的包



    • 可以看到，此时网关已经别改成了192.168.1.1
