Natwork Address Translation
1、静态转换
2、动态转换
3、端口多路复用PAT
4、端口映射（服务器映射）
一、NAT基本概念
在ipv4的网络环境中，由于网络分为私网和公网，私网的地址无法在公网上进行路由
1、目的
- 将私网的地址转换为公网地址
2、出现背景
- IP地址不够用
3、转换方式
- 静态转换
- 仅进行IP地址转换
- 1对1转换
- 形成的是永久性的对应关系
- 可以根据外网地址直接定位到内网地址，
- 可以实现内外网互相访问
- 动态转换
- 仅进行IP地址转换
- 多对多转换
- 内网的一部分转换为外网的一部分
- 内网地址 多于 外网地址时，无法实现内网所有主机同时上网
- 外网地址 多于 内网地址
- 由于是动态的对应关系，所以无法根据外网地址锁定到内网地址，只能实现内网访问外网
- 端口多路复用PAT（源地址转换，NAT代理上网）
- 携带端口一起转换
- 多对一转 内网多个IP地址转换成外网一个IP地址，使用不同端口号进行区分
- 形成的也是动态的对应关系，只能实现内网访问外网
- 端口映射（服务器映射）（目的地址转换）
- 将一台内网的服务器发布到外网，从而使外网的主机可以访问到内网的服务器
- 目的地址转换
- 形成的是一个永久性的对应关系，但是只能实现外网访问内网，无法实现内网访问外网
4、转换表中的4类地址
- 内部局部地址：发送方的内网
- 内部全局地址：发送方的外网
- 外部局部地址：接收方的内网
- 外部全局地址：接收方的外网

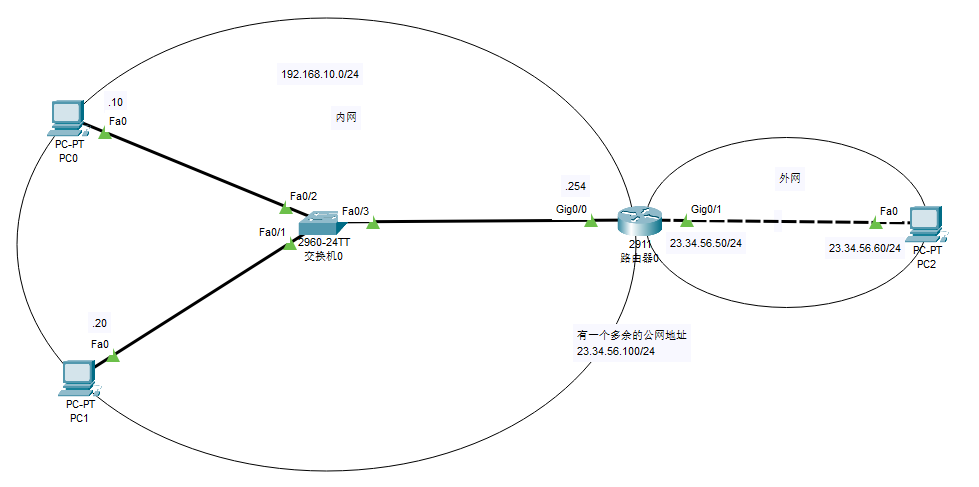

5、静态转换
路由器0设置：
//先指定内网接口和外网接口
int g0/0
ip nat inside
int g0/1
ip nat outside
exit
ip nat inside source static 192.168.10.10 23.34.56.100
#内网转外网 所以是inside
inside source表示内部
static表示静态
192.168.10.10是内网地址
23.34.56.100是外网地址

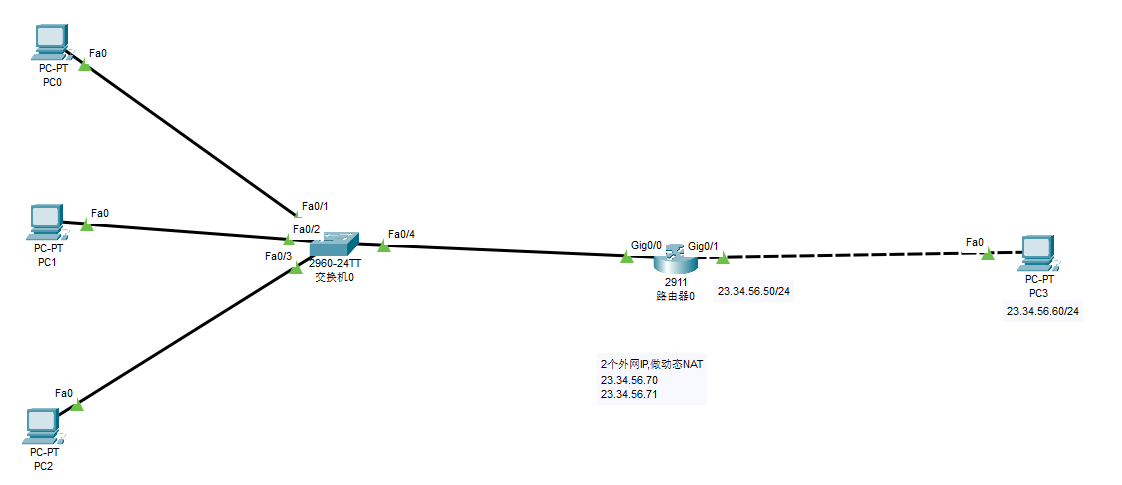

6、动态转换
- 动态的 多对多
-
命令
#1、定义内网范围，使用ACL来定义允许 access-list 1 permit 192.168.10.0 0.0.0.255 #2、定义外网范围，使用名称指定范围IP ip nat pool test 23.34.56.70 23.34.56.71 netmask 255.255.255.0 #3、应用 ip nat inside source list 1 pool test -
清除所有转换表
clear ip nat translation *
7、PAT
-
端口多路复用（多对一）
- 主要是将内网的多个地址转换为外网的一个IP地址（将端口一起转换，从而进行区分）
- 将内网的多个地址直接转换为外网接口的地址
- 是目前企业当中最常用的方式（源地址转换，NAT代理上网）
- 实验
![]()
路由器0设置：

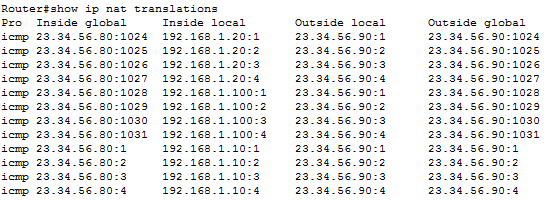

int g0/0 ip nat inside int g0/1 ip nat outside exit #定义内网范围 access-list 1 permit any #定义外网范围 ip nat pool test 23.34.56.80 23.34.56.80 netmask 255.255.255.0 或者直接引用接口 ip nat inside source list 1 interface g0/1 overload #应用（因为使用的是PAT，最后需要加上overload） ip nat inside source list 1 pool test overloadNAT转换表
![]()
-

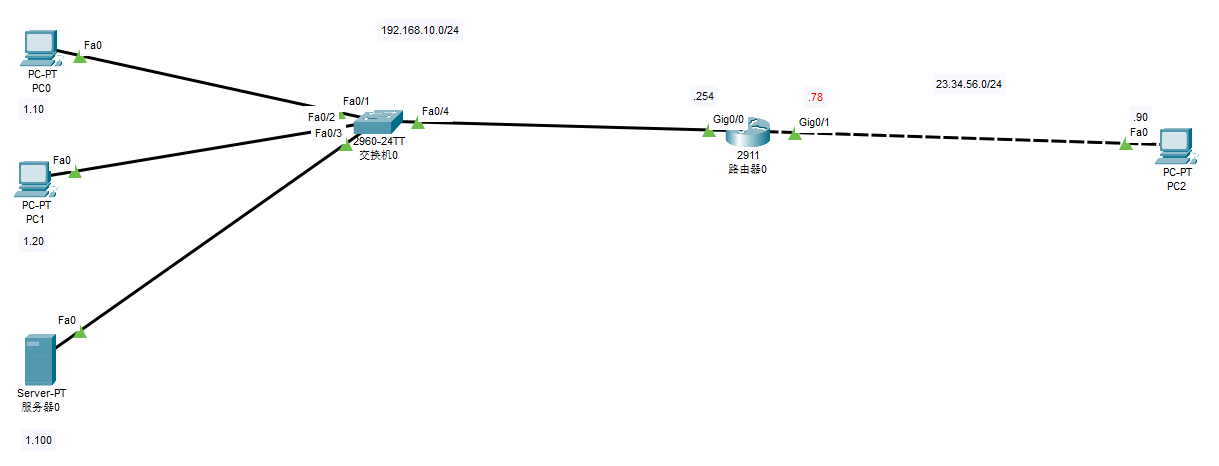

端口映射（服务器映射）
-
将内网的某一台服务器（服务器上就会有对应的服务）映射到外网的某一个IP地址的某个端口
-
因为内网的端口标识了服务器的服务类型，所以不能更改
-
映射出去的外网端口可以更改，但是会影响外网客户端访问时的端口号
-
-
是目前企业中针对内网服务器对外提供服务时使用（目的地址转换）
-
配置
ip nat inside source static tcp 192.168.1.100 80 23.34.56.78 80 #tcp 192.168.1.100 80 是指使用192.168.1.100的tcp服务的80端口 #23.34.56.78 80 是指使用23.34.56.78的80端口进行访问
-
