访问控制列表（ACL）

1、标准的访问控制列表

一、ACL基本概念

1、概念

• 一种基于包过滤的访问控制技术（拆网络层的IP地址），广泛应用于路由器和三层交换机中，基于数据包的五元组（源IP、目的IP、源端口、目的端口、协议）进行过滤
• 读取三层（网络层）（源IP和目的IP）和四层（传输层）（源端口和目的端口）

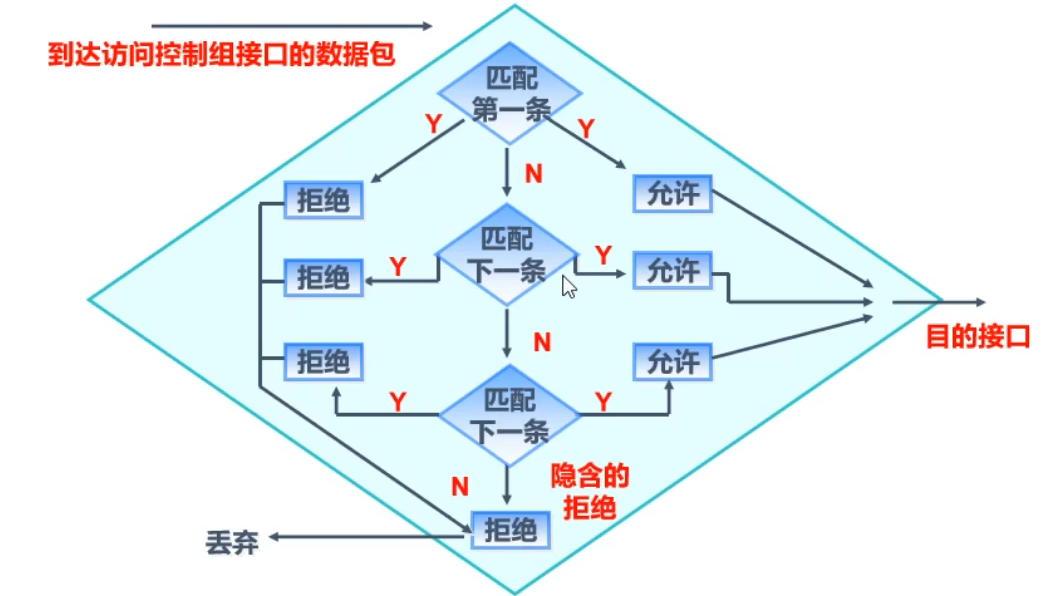

2、工作原理

• 数据的流量走向（确定路由器的入口或出口，建议是入口，从而减少路由器路由的工作量）
• 检查规则，查看是否匹配，如果匹配，再看是否允许，若被拒绝，直接丢弃；如果不匹配，继续查看下一条，如此类推，如果最后一条都没匹配，直接拒绝（隐含的拒绝）

3、访问控制列表分类（思科设备）

• 标准

  • 基于源IP地址进行控制
  • 表号：1-99

• 扩展

  • 基于源IP、目的IP、指定协议、端口号、标志位 来过滤
  • 表号：100-199

• 命令

  • 没有表号，使用名字作为表号
  • 直接使用standard标识标准ACL，extended标识扩展ACL

4、配置

• 配置标准的访问控制列表

注：

192.168.10.0 	255.255.255.0				//表示一个网段
192.168.10.10 	255.255.255.0 				//表示网络范围中的一个节点
192.168.10.10	255.255.255.255				//表示单个主机

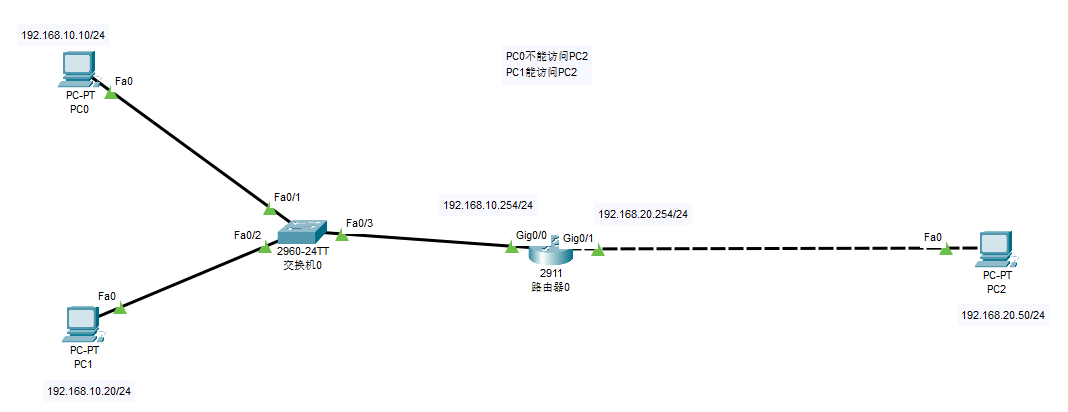

路由器0配置：

access-list 1 deny host 192.168.10.10				//host表示一台主机，192.168.10.10是其IP
或
access-list 1 deny 192.168.10.10 0.0.0.0			//直接使用IP地址，但因为目的是一台主机，所以反码为0.0.0.0
# 1 表示表号

access-list 1 permit any							//表示所有
int g0/0
ip access-group 1 in
# 1 表示表号，in是根据数据流在此接口的进出，若数据流从该节点进去，使用in，从该节点出来，使用out

注：先设置拒绝的，再设置允许的

5、ACL的应用规则

• 在一个接口的一个方向上只能应用一个访问控制列表

  access-list 1 deny host 192.168.1.1
  access-list 2 deny host 192.168.2.1
  int f0/0
  int access-group 1 in
  int access-group 2 in 					//此条目无法应用
  int access-group 2 out					//此条目可以应用


二、扩展ACL

注：

• 配置ACL之前，首先需要网络互通
• 网络路由器较多的时候，需要确定在哪一台路由器上配置ACL
• 确定了配置的路由器后，需要确定配置在入口还是出口

1、思路

• 配置在离主机近的路由器上
• 能配置在一个表内尽量配置在一个表内
• 减少路由器的工作量
• 要么多个表应用在不同的入口上
• 要么一个表应用在出口上

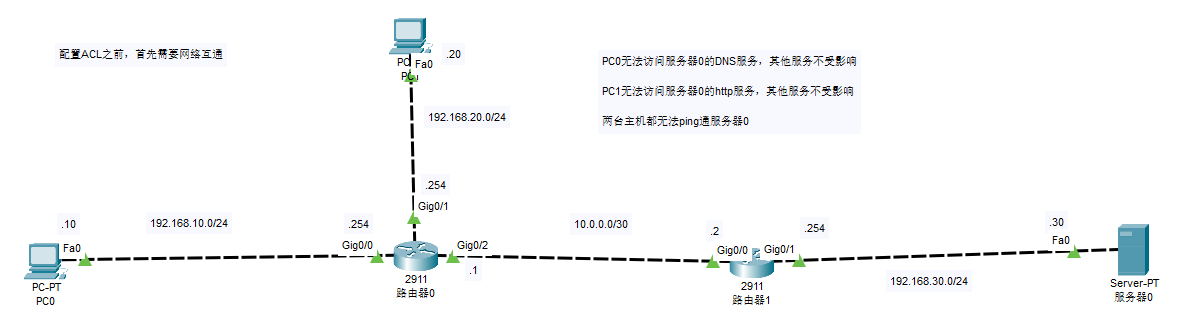

2、实验

路由器0配置

access-list 100 deny icmp any host 192.168.30.30
	#icmp表示的是ping的协议，any是源IP,host是目的IP
access-list 100 deny udp host 192.168.10.10 host 192.168.30.30 eq 53
	#DNS服务是基于UDP的53端口，所以用udp
	host 192.168.10.10是源IP地址
	host 192.168.30.30是目的IP地址
	eq 表示相等
	53表示端口
access-list 100 deny tcp host 192.168.20.20 host 192.168.30.30 eq 80
	#http服务基于tcp的80端口，所以用tcp
	host 192.168.20.20是源IP地址
	host 192.168.30.30是目的IP地址
	eq表示相等
	80表示端口
access-list 100 permit ip any any

int g0/2
ip access-group 100 out

三、命名ACL

1、优点

• 可以在某一个表内删除单条ACL或插入一条ACL

  ip access-list extended test
  no 10
  #10是ACL条目的序号


  ip access-list extended test
  1 deny icmp host 192.168.10.10 host 192.168.30.30
  # 1 是ACL条目的序号，默认为10，命名之后可以自动排序

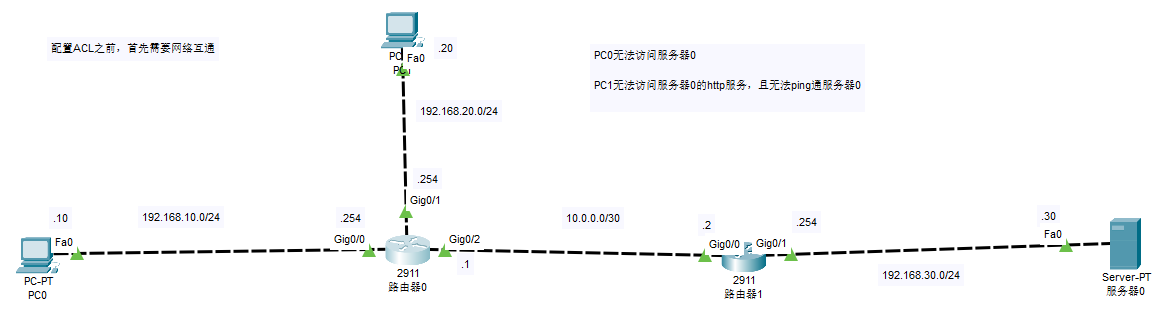

2、实验

路由器0配置：

ip access-list extended test
deny ip host 192.168.10.10 host 192.168.30.30
deny tcp host 192.168.20.20 host 192.168.30.30 eq 80
deny icmp host 192.168.20.20 host 192.168.30.30
permit ip any any
exit
int g0/2
ip access-group test out

四、删除访问控制列表

1、在删除访问控制列表之前，需要先从应用的接口上取消

2、不管是标准的ACL还是扩展的ACL删除时都是删除整个表中的ACL（不管有多少条都会一次性把整个表删除掉）
