OSPF多区域

OSPF多区域

一、多区域的概念

1、目的

• 实现大型网络环境

• 划分区域后，实现单区域的网络收敛

2、好处

• 改善网络，更具有拓展性
• 快速网络收敛
• 减少了路由表，也减小了LSU（链路状态更新包）的流量

3、OSPF的通信流量

• 在区域内（域内通信量）
  • DR和BDR
  • 内部路由器
• 不同区域之间（域间通信量）
  • ABR（区域边界路由器）
• 与其他自治系统之间（外部通信量）
  • ASBR（自治系统边界路由器）

4、区域

• 骨干区域
  • area 0
• 非骨干区域
  • 标准区域
  • 末梢区域
  • 完全末梢
  • 非纯末梢

5、链路状态通告（LSA）

• 六种链路状态通告
  • 类型1：路由器的LSA，由区域内的路由器发出（内部路由器）
  • 类型2：网络LSA，由区域内的DR发出
  • 类型3：网络汇总LSA，由ABR发出
  • 类型4：ASBR汇总LSA，由ABR发出
  • 类型5：AS外部LSA，由ASBR发出
  • 类型7：非纯末梢区域的外部LSA。
• 有类型5没类型7，有类型7没类型5

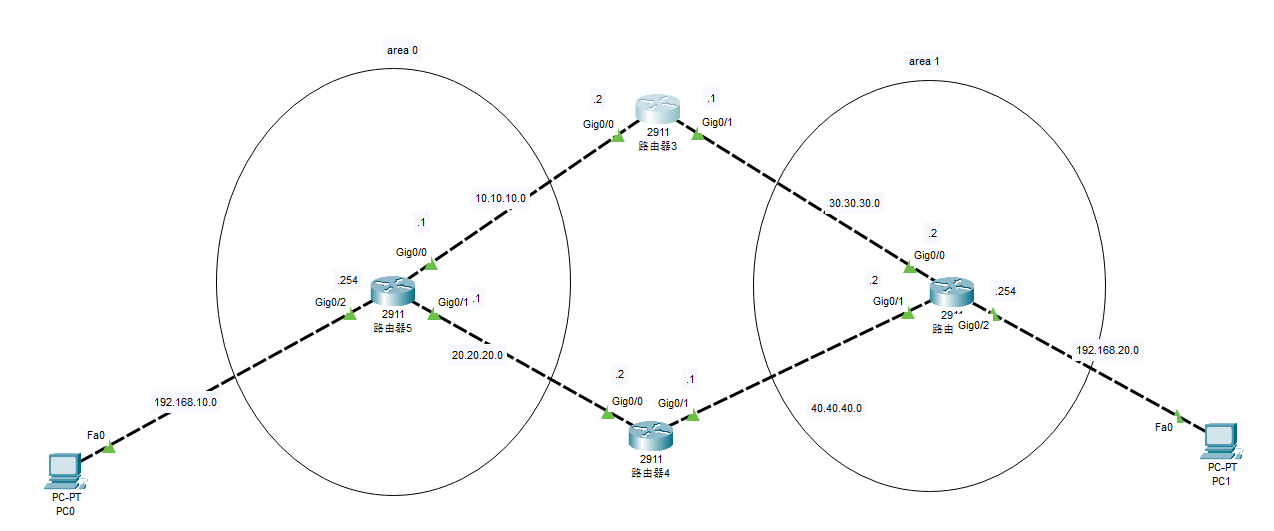

6、实验

路由器5配置：

router ospf 1
network 192.168.10.0 0.0.0.255 area 0
#与区域内路由器相连的主机也属于该区域
network 10.10.10.0 0.0.0.255 area 0
network 20.20.20.0 0.0.0.255 area 0

路由器3配置：

router ospf 1
network 10.10.10.0 0.0.0.255 area 0
network 30.30.30.0 0.0.0.255 area 1

路由器4配置：

router ospf 1
network 20.20.20.0 0.0.0.255 area 0
network 40.40.40.0 0.0.0.255 area 1

路由器6配置：

router ospf 1
network 30.30.30.0 0.0.0.255 area 1
network 40.40.40.0 0.0.0.255 area 1
network 192.168.20.0 0.0.0.255 area 1

此时路由路线会发生负载（共同承担工作）

7、末梢区域

（1）定义

• 只有一个默认路由作为其区域的出口
• 区域不能作为虚链路的穿越区域
• 末梢区域里面没有自治系统边界路由器ASBR
• 不是骨干区域0

（2）特征

• 末梢区域没有LSA 4、5、7
• 完全末梢区域除了一条默认路由外的LSA3通告，没有LSA 3、4、5、7
• 减少区域内的链路状态通告
• 可以关闭汇总消息

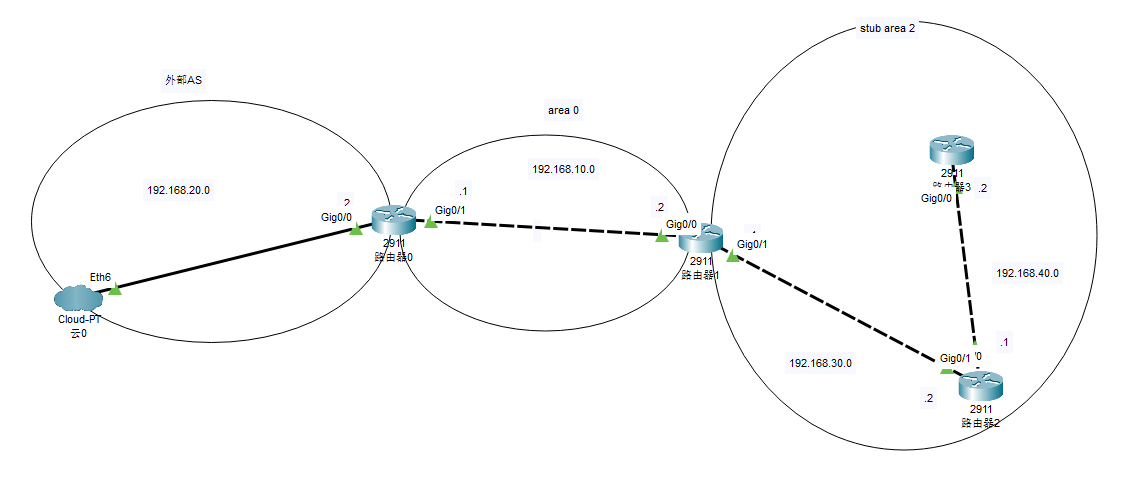

（3）实验

路由器0配置：

router ospf 1
network 192.168.10.0 0.0.0.255 area 0

注：

因为192.168.20.0属于外部AS，不能将其归入area 0

路由器1配置：

router ospf 1
network 192.168.10.0 0.0.0.255 area 0
network 192.168.30.0 0.0.0.255 area 2
area 2 stub
#将area 2设置为末梢区域
//area 2 stub no-summary
#将area 2设置为完全末梢区域

路由器2配置：

router ospf 1
network 192.168.40.0 0.0.0.255 area 2
network 192.168.30.0 0.0.0.255 area 2
area 2 stub
#将area 2设置为末梢区域
//area 2 stub no-summary
#将area 2设置为完全末梢区域

路由器3配置：

router ospf 1
network 192.168.40.0 0.0.0.255 area 2
area 2 stub
#将area 2设置为末梢区域
//area 2 stub no-summary
#将area 2设置为完全末梢区域
