OSPF动态路由协议

用于大型网络

一、基本概念

1、OSPF，开放式最短路径优先路由协议，是一个内部网关路由协议（在同一个自治系统内进行决策路由）

2、链路状态路由协议：在单一区域内的路由器是向相邻路由器发送链路状态信息，网络收敛后，形成网络拓扑

3、工作过程

相邻的路由器首先建立邻接关系
根据链路状态信息，形成对应的链路状态数据库
根据OSPF自己的算法，进行最短路径树
最终形成路由表

二、OSPF区域

1、划分区域

为了适应大型网络
每个OSPF的路由器只维护自己所在区域的链路状态
每个区域都有一个区域ID
- 区域ID可以表示成一个十进制的数
- 也可以表示成一个IP地址
骨干区域
- 主要负责区域之间的路由信息传播
- 区域ID：0或者 用 IP表示0.0.0.0
非骨干区域
- 普通区域
默认情况下，所有的非骨干区域都和骨干区域直连

2、单区域内容

在同一个区域当中，通过选举DR和BDR来节省网络中的流量
- 区域中的其他路由器只会和DR、BDR建立邻接关系
- DR：区域中的其他路由器只和区域中的DR建立邻接关系
- BDR：当DR坏掉了之后，执行DR的职责，就算没坏，也能执行DR的职责
DR和BDR的选举
- 通过route ID进行选举，route ID最大的路由器作为DR，第二大的作为BDR
  - route ID
    - 首先选取路由器loopback上数制最高的地址
      - loopback路由器上的虚拟接口，可以进行收发路由协议报文，也可以配置IP，默认从0开始
    - loopback上没有配置地址，选取物理接口上最大的IP地址
    - 也可以直接使用命令
```
route-id   //直接指定
```
- 一个区域里面不止有一个DR

3、OSPF的度量值

cost值（代价）
- 基于链路带宽来决定
  - 100Mbps 1
  - 10Mbps 10

4、邻接关系建立

以什么方式去发送数据报文
- 以组播方式发送
  - 224.0.0.5 代表所有OSPF路由器
  - 224.0.0.6 代表DR、BDR
报文类型
- hello报文：用于发现和维持邻居关系，用于选举DR和BDR
- 数据库描述包（DBD）：向邻居发送自己的链路状态描述信息用来同步链路状态数据库
- 链路状态请求包（LSR）：
- 链路状态更新包（LSU）：
- 链路状态确认包（LSAck）：
过程
- 根据邻居，
- 建立邻接关系，
- 发送DBD同步链路状态，只向DR和BDR发送链路状态请求包（LSR）
- 根据链路状态更新报文，更新自己的链路状态信息
- 确认链路状态信息

5、OSRF和RIP对比

RIP：RIP1和RIP2

RIP1，不支持可变长子网掩码，使用广播更新
RIP2，支持组播更新
跳数限制都是15跳
不能划分区域，网络收敛慢

OSRF

使用组播更新
网络收敛快，通过区域划分
支持可变长子网掩码，主要体现再宣告是携带子网掩码

6、配置

router ospf 10
#10 代表ospf进程

network 192.168.10.0 0.0.0.255 area 0
#192.168.10.0 	宣告的网段
#0.0.0.255		反码
#area 0			表示宣告的区域

show ip ospf
#查看的命令
show ip ospf neighbor

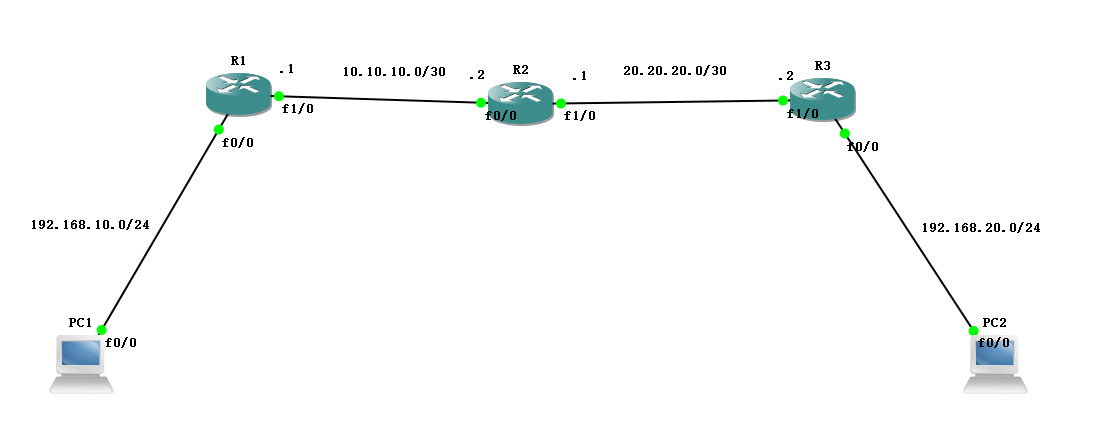

单区域

PC1配置：

en
conf t
no ip routing
int f0/0
ip add 192.168.10.10 255.255.255.0
no shut
exit
ip default-gateway 192.168.10.254

PC2配置：

en
conf t
no ip routing
int f0/0
ip add 192.168.20.20 255.255.255.0
no shut
exit
ip default-gateway 192.168.20.254

R1配置：

en
conf t
int f0/0
ip add 192.168.10.254 255.255.255.0
no shut
int f1/0
ip add 10.10.10.1 255.255.255.252
no shut
exit
router ospf 10
network 192.168.10.0 0.0.0.255 area 0
network 10.10.10.0 0.0.0.3 area 0

R2配置：

en
conf t
int f0/0
ip add 10.10.10.2 255.255.255.252
no shut
int f1/0
ip add 20.20.20.1 255.255.255.252
no shut
exit
router ospf 10
network 10.10.10.0 0.0.0.3 area 0
network 20.20.20.0 0.0.0.3 area 0

R3配置：

en
conf t
int f0/0
ip add 192.168.20.254 255.255.255.0
no shut
int f1/0
ip add 20.20.20.2 255.255.255.252
no shut
exit
router ospf 10
network 192.168.20.0 0.0.0.255 area 0
network 20.20.20.0 0.0.0.3 area 0
