单臂路由

可以实现不同vlan间的通信技术：单臂路由、三层交换

单臂路由

• 在路由器上划分子接口作为不同vlan的网关，每一个子接口作为一个vlan的网关，需要做vlan封装
• 交换机与主机链接的链路：access
• 交换机与路由器连接的链路：trunk

工作原理

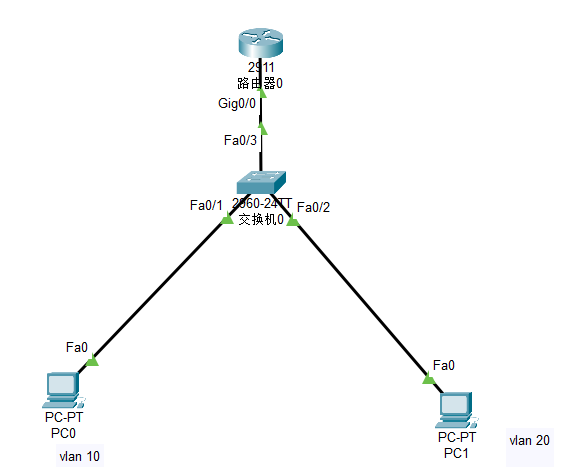

PC0需要发送数据给PC1,发现PC1和自己不是同一个网段，这时将数据交给自己的网关，网关为路由器0的F0/0.1子接口（虚拟接口），通过ARP协议获取自己网关的MAC地址，数据会通过交换机进行转发，到了交换机之后，会为收到的数据打上vlan标签10，将数据传到路由器0，路由器0收到数据，集合路由器的工作原理，查看目的IP地址，找到对应接口，再进行标签转换，再发送到交换机，这时交换机收到的就是打上vlan 20的标签数据，根据交换的mac地址表的对应关系直接转发

交换机0的配置：

en
conf t
vlan 10
vlan 20
exit
int f0/1
sw acc vlan 10
int f0/2
sw acc vlan 20
int f0/3
sw mo tr

路由器的配置

en
conf t
int g0/0.1
encapsulation dot1Q 10				//encapsulation用于在路由器上配置trunk的封装协议，dot1Q为802.1Q协议，10表示vlan 10
ip add 192.168.10.254 255.255.255.0
exit
int g0/0.2
encapsulation dot1Q 20
ip add 192.168.20.254 255.255.255.0
exit
int g0/0
no shut
