Revit族参数之简介

1. 基本概念

Revit族可以通过参数化驱动，参数之间可以通过公式计算。参数类型分为族参数和共享参数。两种类型的参数又分为类型参数和实例参数。

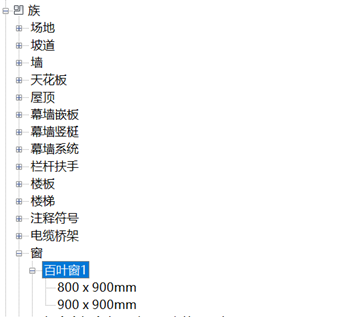

用户可以对族定义多个族类型（FamilySymbol），创建族实例（FamilyInstance）时需要选择特定的族类型（FamilySymbol）。

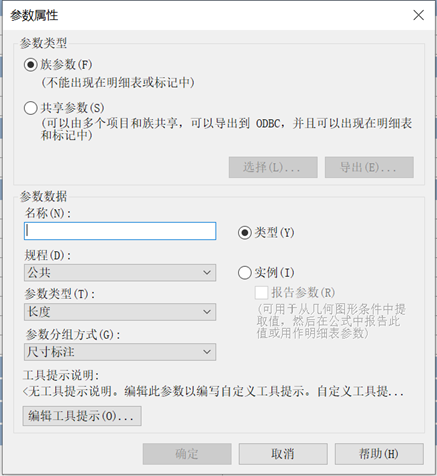

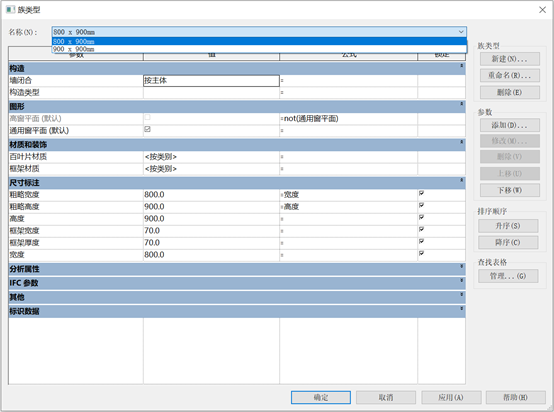

 用户通过编辑族，选择族类型，可以对族进行参数编辑，包括添加族类型、族参数或共享参数、指定参数为类型参数或实例参数等。



 同一族类型的族，都会使用该族类型的参数及参数值。在项目中修改该族类型的类型参数值，所有使用该族类型的族实例都会受影响，包括族的族类型本身的该类型参数。

实例参数属于族实例自身，修改该参数值，只会影响项目中的单个族实例，不会影响该族类型使用的族类型的其他族实例，更不会影响其他族类型。

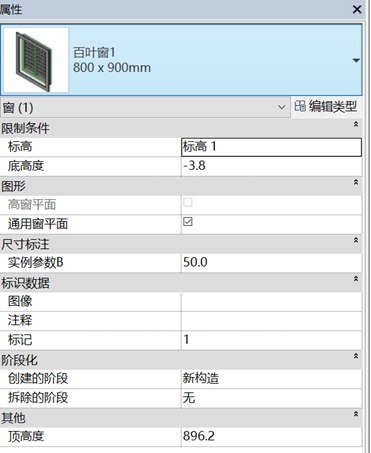

在项目中，显示在属性列表中的是实例参数。

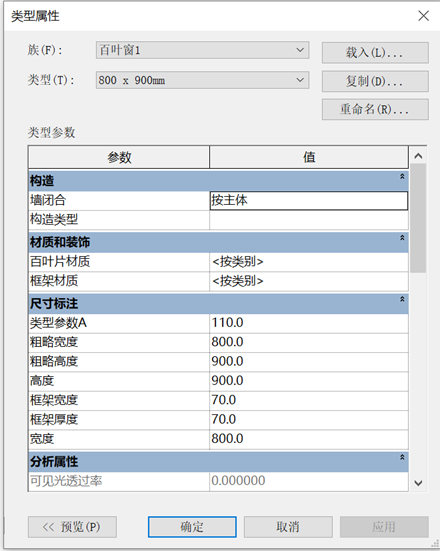

通过编辑类型窗口，查看该族实例使用的族类型的类型参数。



 2. Revit LookUp

族的参数的编辑和获取都可以通过RevitAPI获取，之后会分享相关的开发。在进行二次开发之前，可以先安装一款针对二次开发特别有用的工具，Revit Lookup。通过https://github.com/jeremytammik/RevitLookup下载该工具。

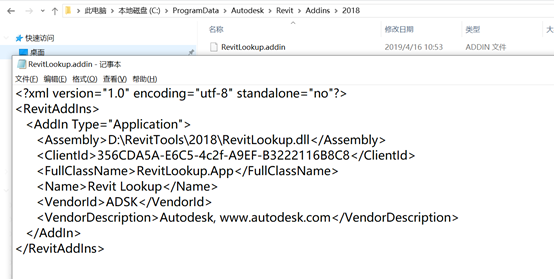

下载后进行安装。将RevitLookup.dll解压到硬盘目录后，将RevitLookup.addin文件复制到Revit安装版本对应的文件夹。Revit的Addin目录为C:\ProgramData\Autodesk\Revit\Addins。如要将Revit Lookup安装到Revit 2018，则将RevitLookup.addin存放到C:\ProgramData\Autodesk\Revit\Addins\2018，并修改Assembly节点的RevitLookup.dll的文件路径为以上解压路径。



 通过Revit Lookup参看族参数。在项目中选中族实例，选择附加模块->Revit Lookup->Snoop Current Selection…菜单

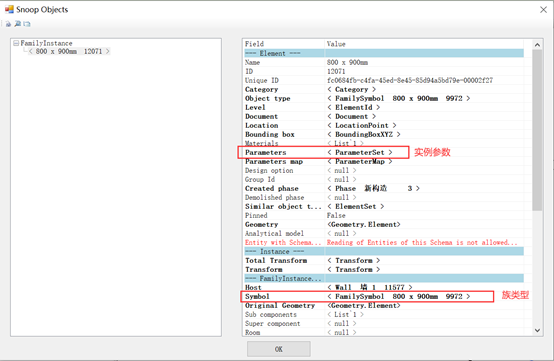

左侧列表显示为FamilyInstance及使用的FamilySysmbol显示名称。右侧列表Parameters中包含族实例参数列表。

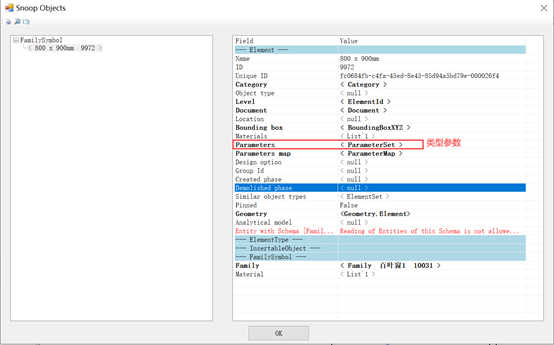

Symbol为族类型，点击族类型，左侧列表显示为族类型FamilySysmbol，右侧列表Parameters为该族类型的类型参数列表

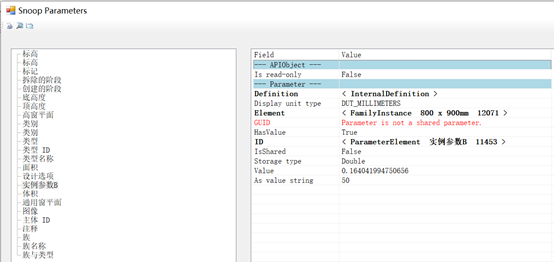

无论是实例参数列表还是族类型参数列表，可以查看其重要的指标，如是否只读、参数定义（如参数类型、参数分组等）、单位、值及显示值、是否共享及共享GUID。



有了这些基本概念，接下来就可以针对族或者族实例的需求，建立起Revit族的基本开发思路，比如读取族的所有参数、反写参数等。
