无障碍导航系统界面实现及介绍（第五组）

无障碍导航系统界面实现及介绍

1. 视障用户功能界面实现

1.1 实时障碍物检测界面

在此界面中视障用户能够实现实时障碍物检测与预警功能。通过点击首页顶部红色圆形按钮（标注 “启动检测”）进入检测界面。界面自动激活手机摄像头，调用 YOLOv5s 轻量模型实时识别障碍物（如台阶、井盖、临时堆放物），并通过以下方式反馈：

语音播报：实时语音提示障碍物类型与距离（如 “前方 1.5 米有井盖，请注意绕行”）；

震动反馈：根据距离分级震动（2 米→低频，1 米→中频，0.5 米→高频）；

可视化标注：为陪同人员提供简易地图，标注障碍物位置（仅显示轮廓，不依赖复杂图形）。

检测结果同步存储至本地数据库，支持后续历史查询。

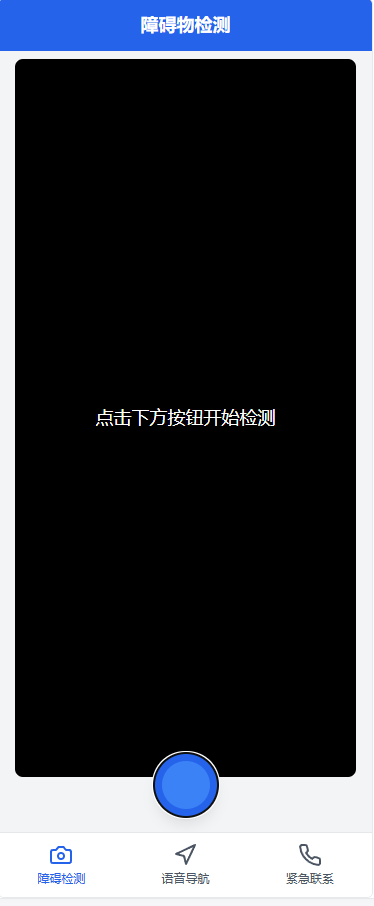

实时障碍物检测界面如图 1-1 所示：

1.2 语音导航界面 在此界面中视障用户能够实现路径规划与导航引导功能。通过首页中部语音输入搜索栏（标注 “语音导航”）进入界面，用户可直接语音指令（如 “导航到图书馆三楼”）或手动输入目的地。

系统调用高德地图 API 生成盲道优先路径，并通过以下方式引导：

语音引导：分路段播报转向指令（如 “直行 30 米后，向左转进入无障碍通道”）；

震动引导：转弯时通过不同震动节奏提示方向（左转弯→短震 2 次，右转弯→长震 1 次）；

离线模式：支持常用路线本地存储，断网时仍可按历史路径导航。

导航过程中实时同步用户位置，遇临时障碍物自动触发路径调整。

语音导航界面如图 1-2 所示：

1.3 紧急联系人管理界面 在此界面中视障用户能够实现紧急联系人设置与 SOS 求助功能。

通过首页底部快捷入口（图标：电话 + 盾牌）进入界面，

支持以下操作：

联系人设置：语音引导录入 2 位紧急联系人信息（姓名、电话），

支持掩码显示（如 138****1234）；

SOS 触发：长按界面按钮 3 秒，自动发送含实时位置的求助短信至联系人（短信内容：“我在校园东侧道路，坐标 [116.3, 39.9]，需要帮助”）；

快速呼叫：点击联系人姓名直接拨号（需用户授权）。

紧急联系人管理界面如图 1-3 所示：

2. 紧急联系人功能界面实现

2.1 位置信息接收界面 在此界面中紧急联系人能够实现视障用户位置追踪与历史轨迹查看功能。

通过登录关联账号进入界面，主要功能包括：

实时位置：接收用户触发 SOS 时的坐标信息，调用高德地图 API 显示具体位置（如 “知行楼前 50 米”）；

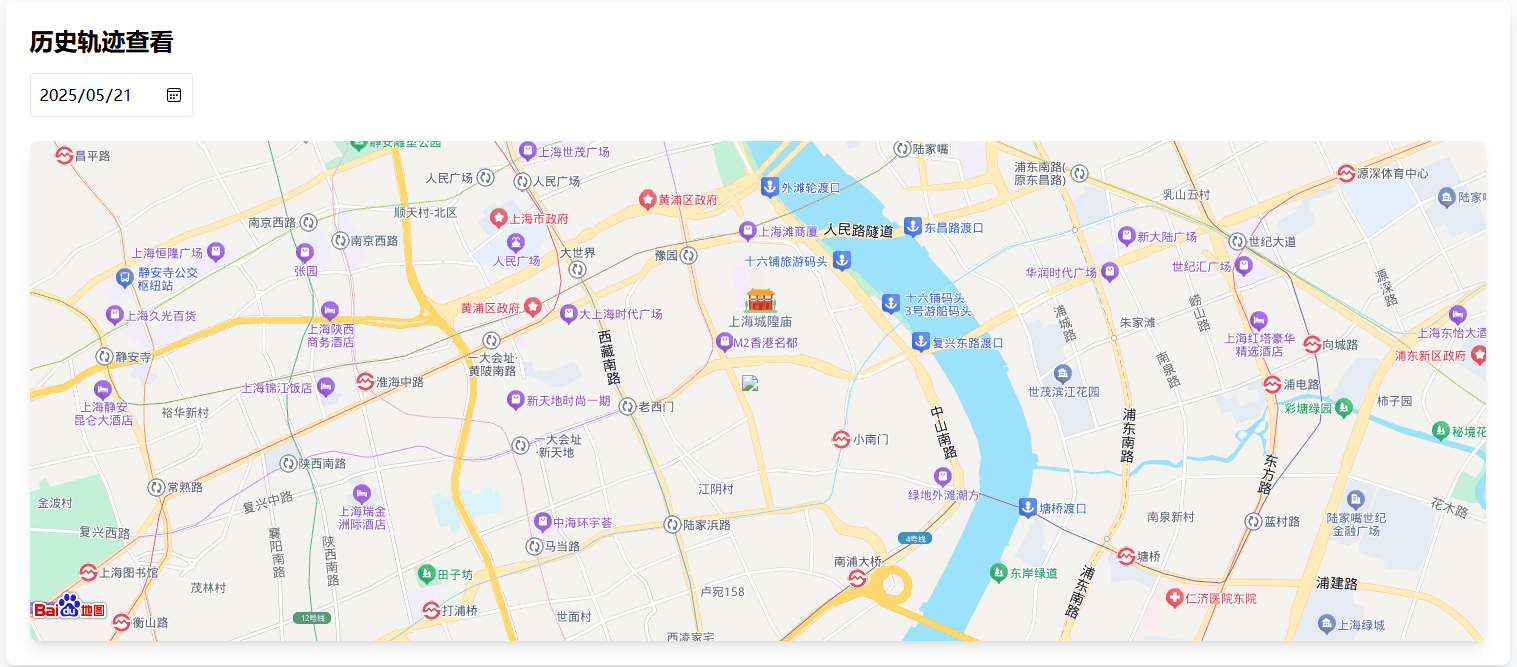

历史轨迹：查看近 7 天内用户移动路径（需用户授权），支持按日期筛选；

安全提醒：当用户连续 30 分钟无位置更新时，界面弹出预警提示（如 “用户设备可能离线，请确认安全”）。

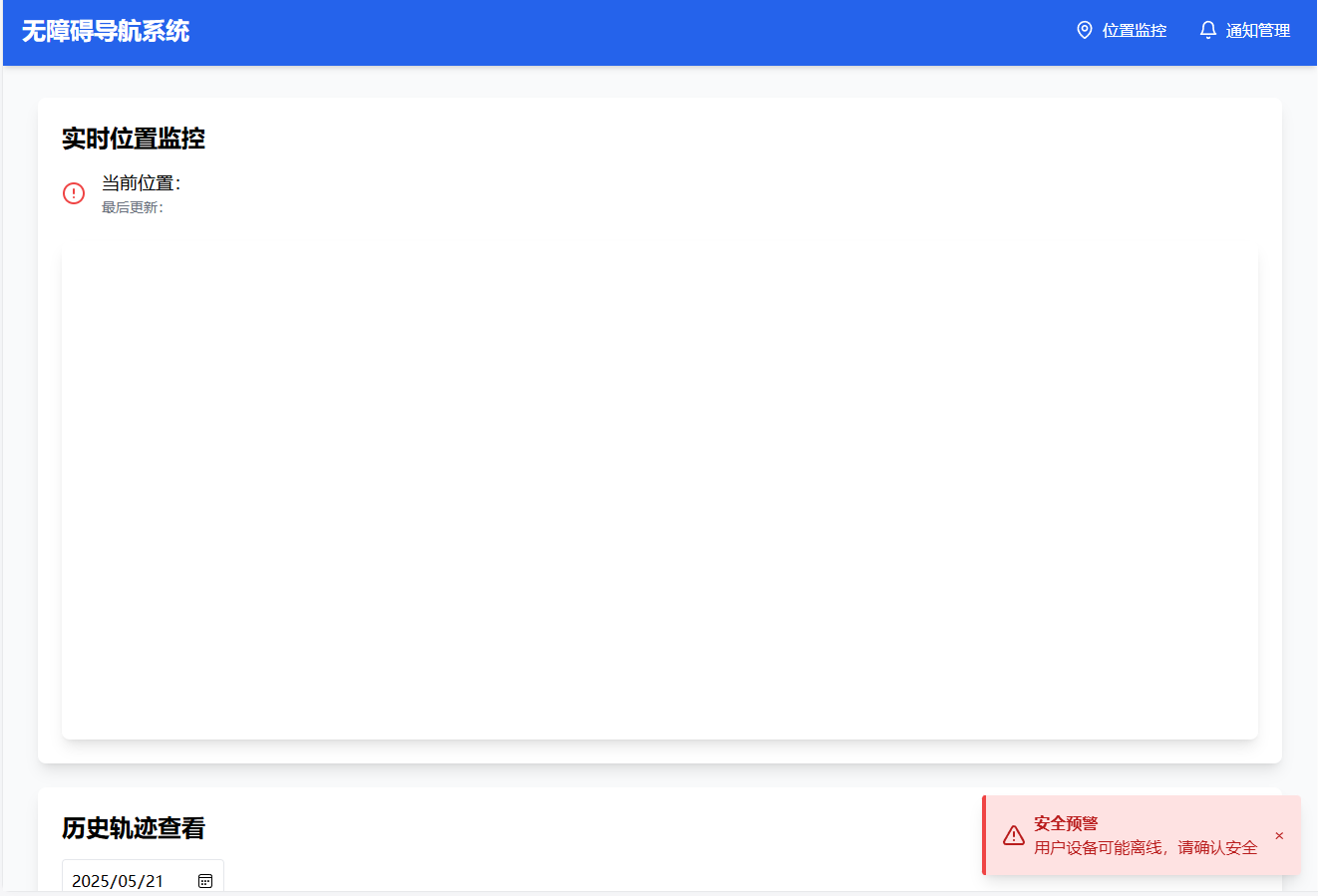

位置信息接收界面如图 2-1 所示：

2.2 紧急通知管理界面

在此界面中紧急联系人能够实现通知记录查询与设置功能。通过界面顶部通知记录按钮进入，主要功能包括：

通知历史：查看用户主动发送的所有求助记录（含时间、位置、处理状态）；

通知设置：开启 / 关闭短信提醒、APP 推送等通知渠道；

协助功能：一键拨打用户电话或分享位置给第三方（如校园安保）。

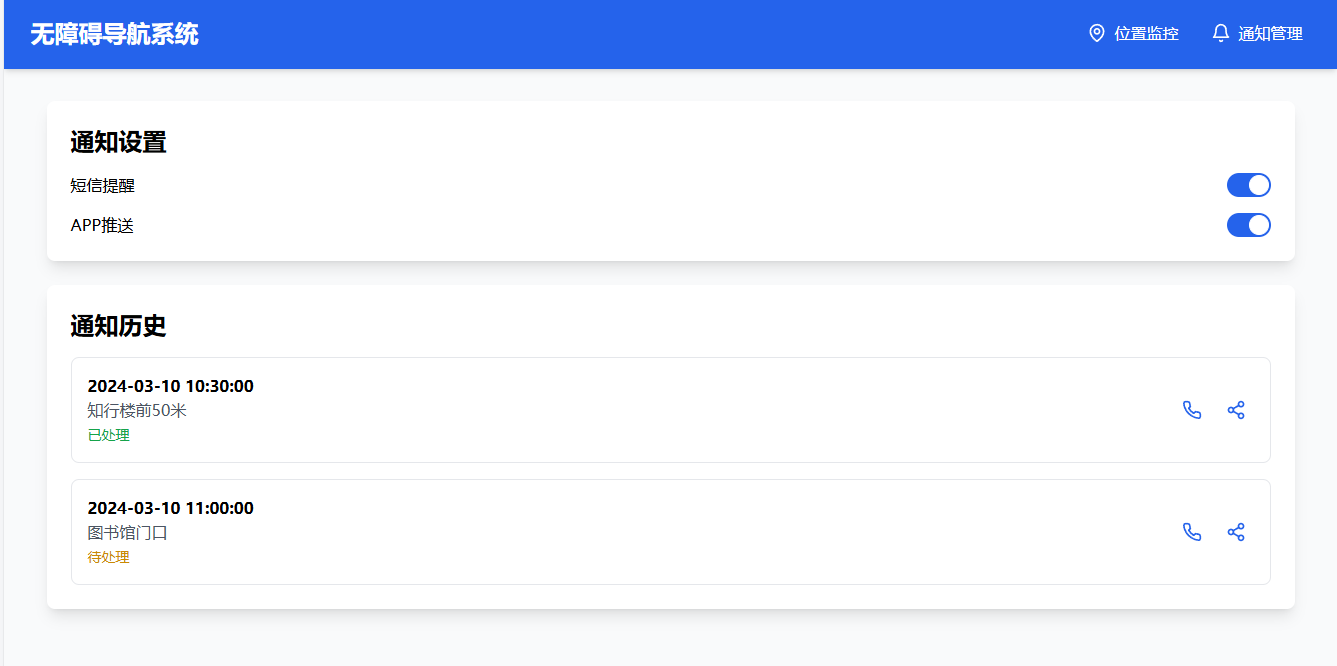

紧急通知管理界面如图 2-2 所示：
