实验1 用汇编指令编码和调试

1.实验任务1

无



2.实验任务2

PC机主板上的ROM中有一个生产时期，在内存FFF00H ~ FFFFFH的某几个单元中，请找到这个生产时
期，并试图修改它。

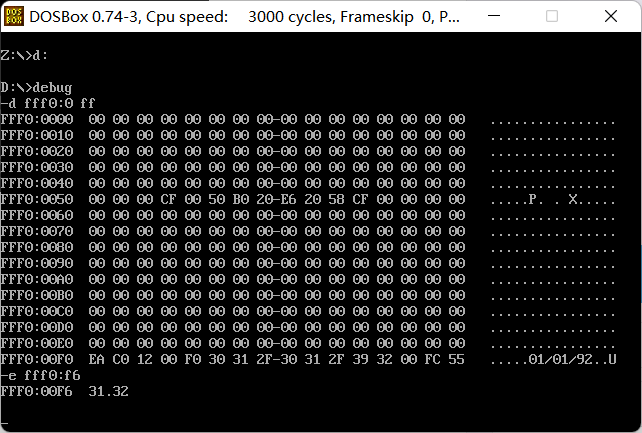

• 给出使用d命令查看生产时期的截图







 生产日期：01/01/92

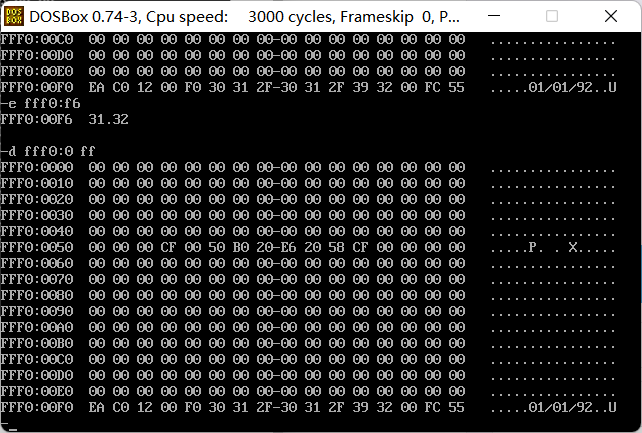

• 给出使用e命令修改生产日期所在内存单元的截图，以及，修改后，再次使用d命令查看的截图，结论：能否修改，以及，原因分析。



不能修改，因为无法改写只读存储器。



3.实验任务3





在debug中，使用e命令，向内存单元填写数据：-e b800:0 03 04 03 04 03 04 03 04 03 04，从b800:0开始的内存单元开始，依次写入十六进制数据04 03，重复写5次。

在debug中，使用f命令，向内存单元批量填写数据：-f b800:0f00 0f9f 03 04，把内存单元区间b800:0f00 ~ b800:0f9f连续160个字节，依次重复填充十六进制数据03 04。

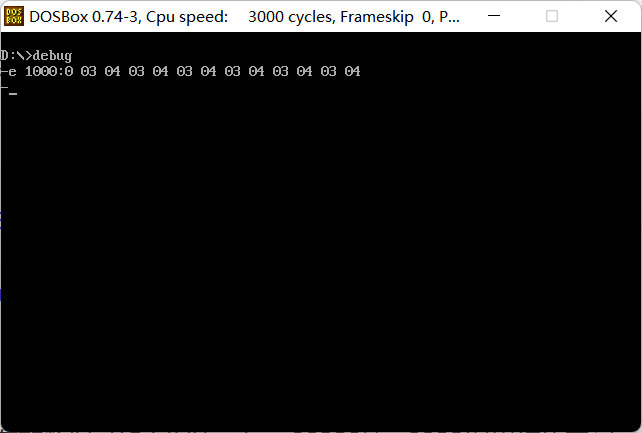

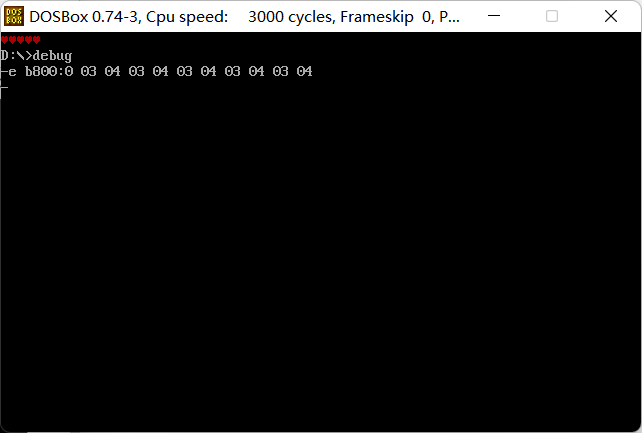

• 给出在debug中使用e命令修改内存单元的命令及效果截图

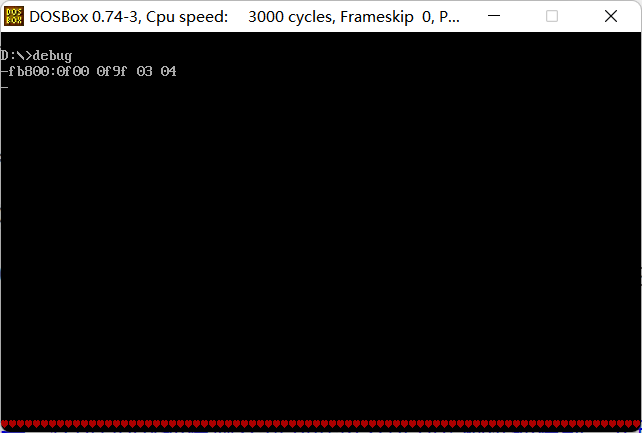

• 给出在debug中使用f命令批量填充内存单元的命令及效果截图









• 尝试修改内存单元或数据后的效果截图







4.实验任务4

已知内存单元00201H ~ 00207H分别存放数据（如下图所示），00220H ~ 0022fH用作栈空间。在debug环境中，按顺序录入以下内容，单步跟踪调试，观察寄存器和内存空间00200H~00207H，以及，栈空间00220 ~ 0022fH内容变化情况。记录实验结果。回答问题，验证和你的理论分析结果是否一致。



根据在debug环境中调试观察结果，填空并回答问题。





•  填空

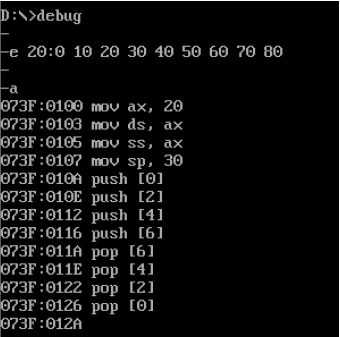

-a
mov ax, 20
mov ds, ax
mov ss, ax
mov sp, 30
push [0] ; 执行后，寄存器(sp) = _002e___
push [2] ; 执行后，寄存器(sp) = _002c___
push [4] ; 执行后，寄存器(sp) = _002a___
push [6] ; 执行后，寄存器(sp) = _0028___
pop [6] ; 执行后，寄存器(sp) = _002a___
pop [4] ; 执行后，寄存器(sp) = _002c___
pop [2] ; 执行后，寄存器(sp) = _002e___
pop [0] ; 执行后，寄存器(sp) = _0030___



• 回答问题

　　　　问题1：题目要求是把00220H ~ 0022fH用作栈空间。指令mov ss, ax 和mov sp, 30 执行后，栈顶的逻辑地址和物理地址分别是？

　　　　逻辑地址为0020：30h，物理地址为00230h

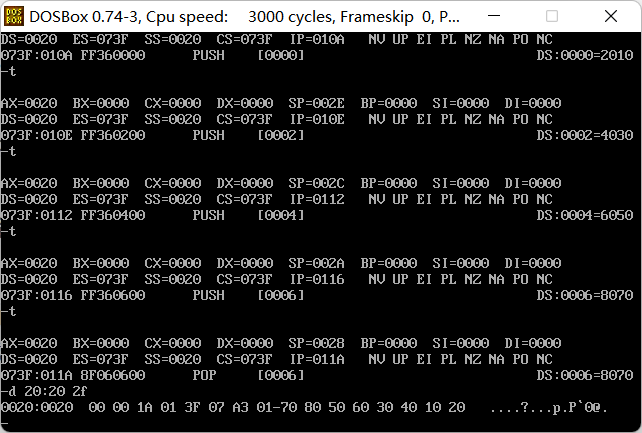

　　　　问题2：单步调试到汇编指令push [6] 执行结束， pop [6] 执行之前，使用d 20:20 2f 查看此时栈空间数据，给出实验截图。

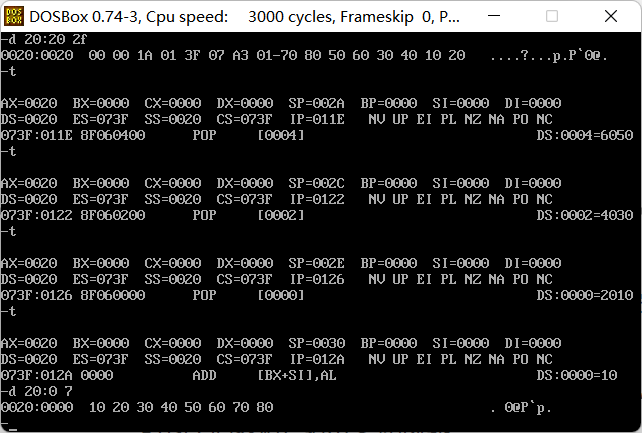

　　　　问题3：汇编指令pop [0] 执行结束后， pop [0] 指令执行结束后，使用d命令d 20:0 7 查看此时数据空间内的数据是否有变化。给出实验截图。

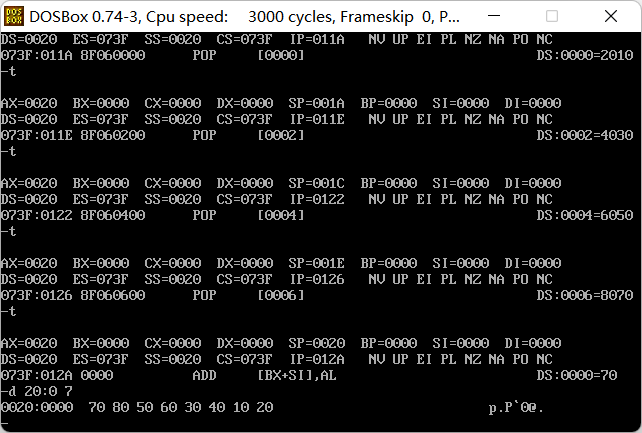

　　　　问题4：如果把最后四条指令改成截图中的顺序， pop [6] 指令执行结束后，使用d命令d 20:0 7查看此时数据空间内的数据是否有变化。给出实验截图。













 5.实验任务5

在debug环境中，实践以下内容。







先使用f命令，把00220H ~ 0022fH区间的16个字节内存单元值全部修改为0。并使用d命令查看确认。然后，使用a命令、r命令、t命令写入汇编指令并单步调试。

• 使用t命令单步执行mov ss, ax 时，是单步执行完这一条指令就暂停了吗？后面的指令mov sp, 30 是什么时候执行的？

　　　　不是，在mov ss,ax执行后。

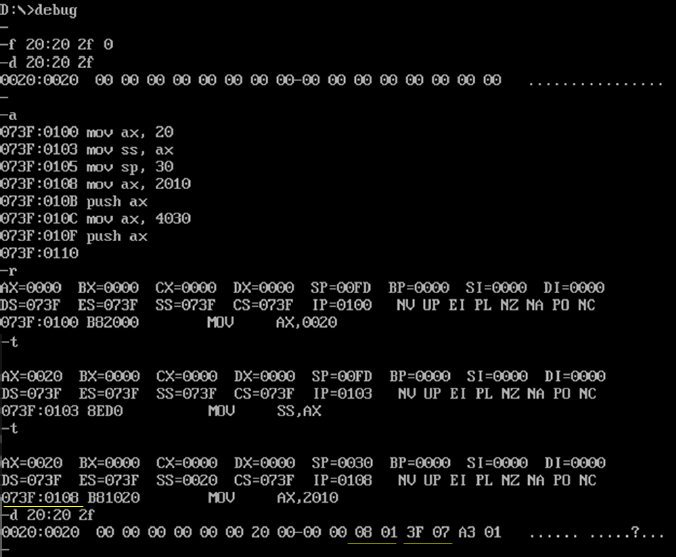

• 根据汇编指令，前三条指令执行后，00220H ~ 0022fH被设置为栈空间。并且，初始时，已通过f命令将初始栈空间全部填充为0。观察单步调试时，栈空间00220H ~ 0022fH内存单元值的变化，特别是图示中黄色下划线表示出的数据值。根据实验观察，尝试思考和分析原因。

　　　　t命令引发中断，系统会将一些寄存器的值自动压栈。



6.实验任务6

使用任何一款文本编辑器，编写8086汇编程序源码。

• 给出源码

assume cs:code
code segment
start:
mov cx, 10
mov dl, '0'
s: mov ah, 2
int 21h
add dl, 1
loop s
mov ah, 4ch
int 21h
code ends
end start

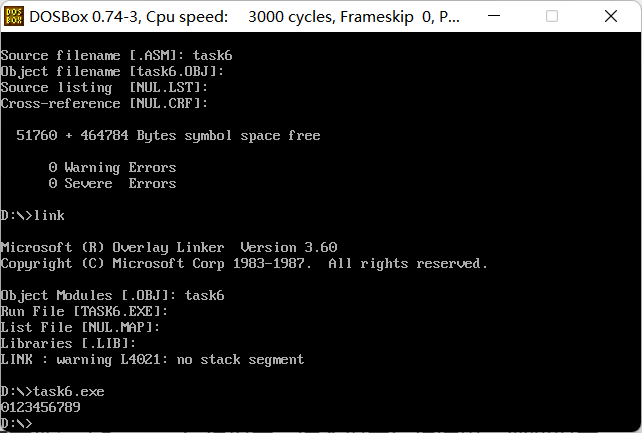

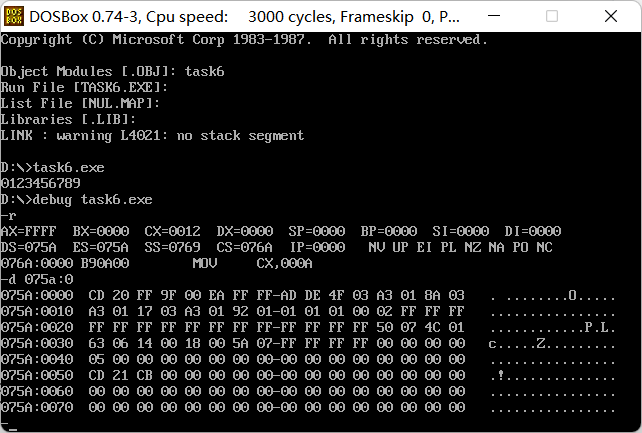

• 给出使用masm、link对程序汇编链接过程截图，以及，运行可执行程序task6.exe的运行结果截图







• 给出在debug中查看task6.exe的程序段前缀PSP的截图。









7.实验任务7

下面程序的功能是，完成自身代码的自我复制：把mov ax, 4c00h 之前的指令复制到内存0:200开始的连续的内存单元。补全程序，并在debug中调试验证，确认是否正确实现了复制要求。

assume cs:code
code segment
mov ax, _____
mov ds, ax
mov ax, 0020h
mov es, ax
mov bx, 0
mov cx, _____
s: mov al, [bx]
mov es:[bx], al
inc bx
loop s
mov ax, 4c00h
int 21h
code ends
end

• 给出补全后的完整源码。说明程序中两个空填写的依据。

assume cs:code
code segment
mov ax, cs
mov ds, ax
mov ax, 0020h
mov es, ax
mov bx, 0
mov cx, 17h
s: mov al, [bx]
mov es:[bx], al
inc bx
loop s
mov ax, 4c00h
int 21h
code ends
end

第一条指令为mov ax,-,段地址存在cs中。

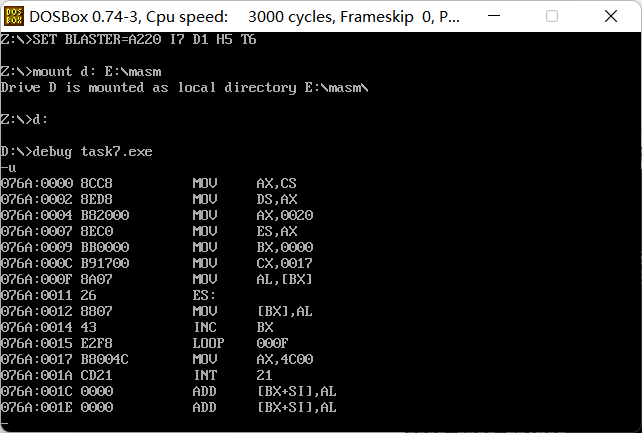

cx中存储循环次数，利用u命令，可知指令需要17h个字节。

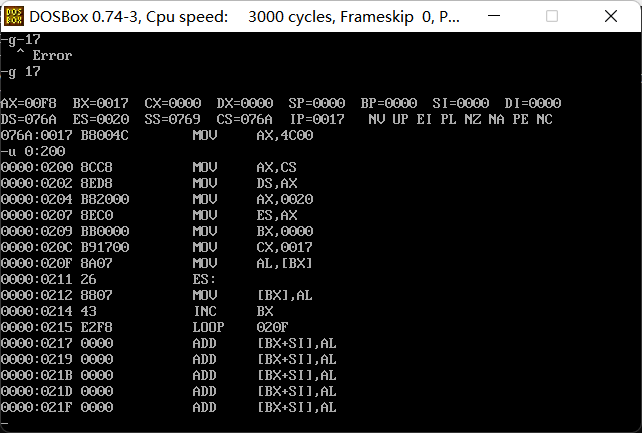

• 在debug中调试，使用g命令将程序执行到loop s 之后、mov ax, 4c00h 之前，然后，使用u命令对0:200开始的内存单元反汇编，确认是否把task7.asm中line3-line12的代码复制到了目标内存空间。给出使用g命令运行到指定点和使用u命令反汇编0:200到复制代码长度这一段内存空间的截图。
