实验2 多个逻辑段的汇编源程序编写与调试
实验任务1
1-1

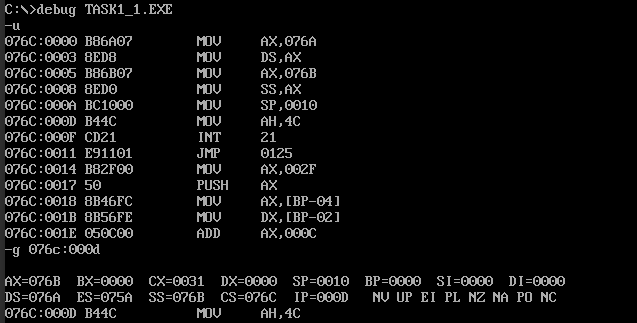

对程序task1_1.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。
assume ds:data, cs:code, ss:stack data segment db 16 dup(0) ; 预留16个字节单元，初始值均为0 data ends stack segment db 16 dup(0) ;预留16个字节单元，初始值均为0 stack ends code segment start: mov ax, data mov ds, ax mov ax, stack mov ss, ax mov sp, 16 ; 设置栈顶 mov ah, 4ch int 21h code ends end start
① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = __076A__， 寄存器(SS) = _076B___， 寄存器(CS) = __076C__
② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X-2__， stack的段地址是 _X-1___。
1-2

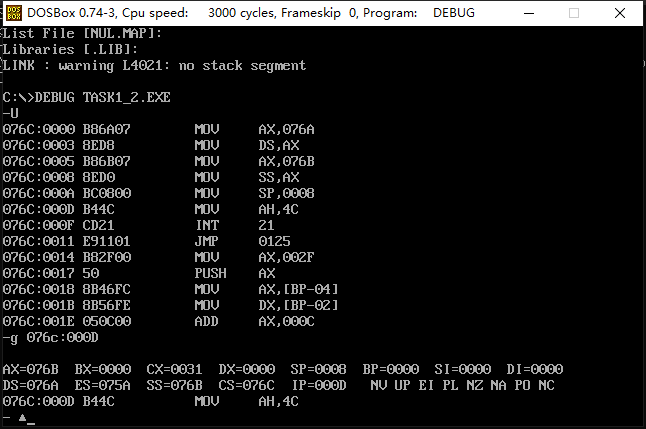

对程序task1_2.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。
assume ds:data, cs:code, ss:stack data segment db 4 dup(0) ; 预留4个字节单元，初始值均为0 data ends stack segment db 8 dup(0) ; 预留8个字节单元，初始值均为0 stack ends code segment start: mov ax, data mov ds, ax mov ax, stack mov ss, ax mov sp, 8 ; 设置栈顶 mov ah, 4ch int 21h code ends end start
① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = _076A___， 寄存器(SS) = _076B___， 寄存器(CS) = _076C___
② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X-2___， stack的段地址是_X-1___
1-3

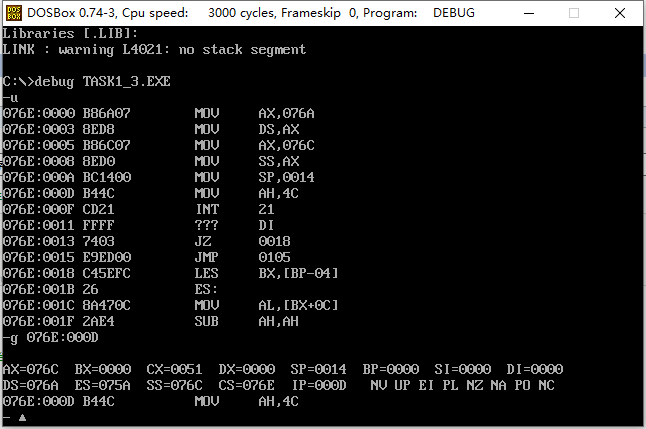

对程序task1_3.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。
assume ds:data, cs:code, ss:stack data segment db 20 dup(0) ; 预留20个字节单元，初始值均为0 data ends stack segment db 20 dup(0) ; 预留20个字节单元，初始值均为0 stack ends code segment start: mov ax, data mov ds, ax mov ax, stack mov ss, ax mov sp, 20 ; 设置初始栈顶 mov ah, 4ch int 21h code ends end start
① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = _076A___， 寄存器(SS) = _076C___， 寄存器(CS) = _076E___
② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X-4___， stack的段地址是 _X-2___。
1-4

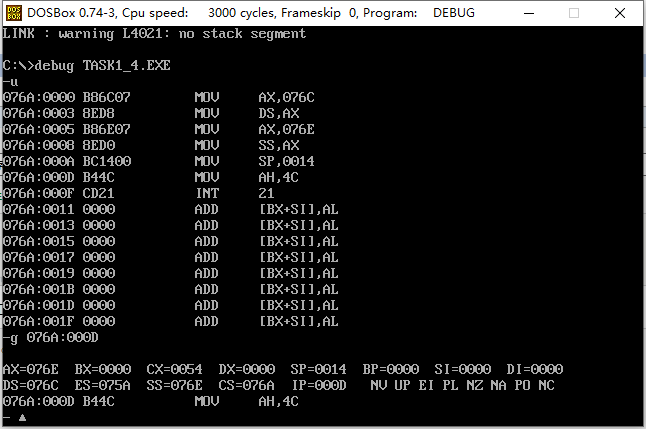

对程序task1_4.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。
assume ds:data, cs:code, ss:stack code segment start: mov ax, data mov ds, ax mov ax, stack mov ss, ax mov sp, 20 mov ah, 4ch int 21h code ends data segment db 20 dup(0) data ends stack segment db 20 dup(0) stack ends end start
① 在debug中将执行到line9结束、line11之前，记录此时：寄存器(DS) = _076C___， 寄存器(SS) = _076E__， 寄存器(CS) = _076A___
② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X+2___， stack的段地址是 _X+4___。
1-5
基于上述四个实验任务的实践、观察，总结并回答： ① 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是 __N为16的倍数 N字节 ， N不为 16的倍数 (N/16取整数 +1 )*16 字节__
xxx segment db N dup(0) xxx ends
② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成 end , 哪一个程序仍然可以正确执行？结合实践观察得到的结论，分析、说明原因。
task1_4.asm可以正确执行，因为将end start 改为end后 程序从头开始按顺序执行，可能会将数据段和栈段认为是代码段，导致程序不能正确执行。
实验任务2

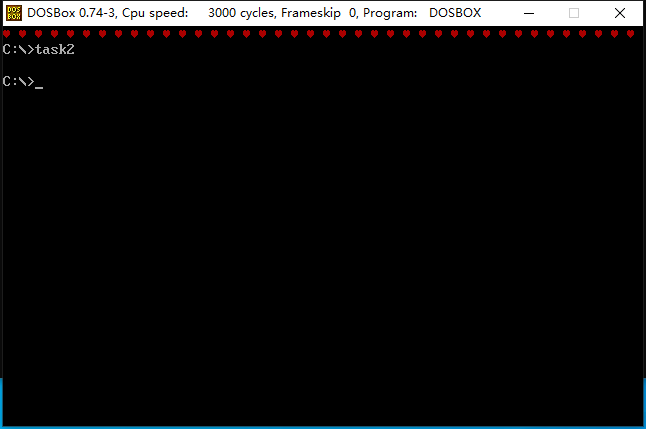

编写一个汇编源程序，实现向内存单元b800:0f00 ~ b800:0f9f连续160字节，依次重复填充十六进制数 据03 04。
assume cs:code code segment mov ax ,0b800h mov ds,ax mov bx,0 mov ax,0403h mov cx,40 s: mov [bx],ax add bx,4 loop s mov ah,4ch int 21h code ends end
实验任务3
要求：
① 编程实现把逻辑段data1和逻辑段data2的数据依次相加，结果保存到逻辑段data3中。
② 在debug中加载、反汇编、调试。在数据项依次相加前，和相加后，分别查看三个逻辑段data1, data2, data3对应的内存空间，确认逐一相加后，结果的确保存在了逻辑段data3中。
assume cs:code data1 segment db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers data1 ends data2 segment db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0 ; ten numbers data2 ends data3 segment db 16 dup(0) data3 ends code segment start: ; ××× mov ax,data1 mov ds,ax ; data1 ds data2 +16B data3 +16B mov bx,0 mov dx,0 mov cx,10 s: mov dx,0 add dl,[bx] add dl,[bx+16] mov [bx+32],dl inc bx loop s mov ah, 4ch int 21h code ends end start

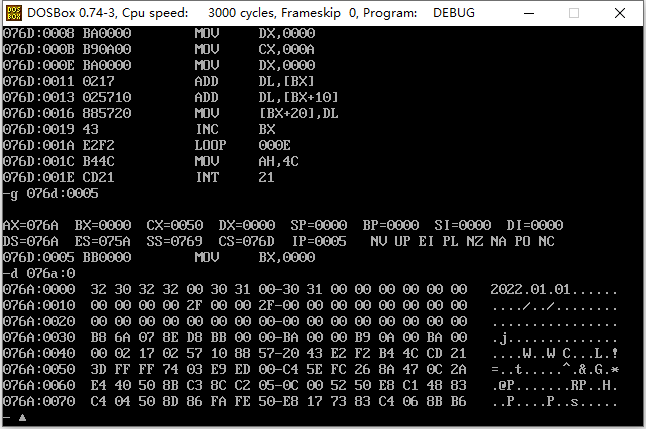

原始值
相加后
实验任务4
已知8086汇编源程序task4.asm代码片段如下。
task4.asm
assume cs:code data1 segment dw 2, 0, 4, 9, 2, 0, 1, 9 data1 ends data2 segment dw 8 dup(?) data2 ends code segment start: ; ××× mov ah, 4ch int 21h code ends end start
要求： ① 补全程序，实现把逻辑段data1中的8个字数据逆序存储到逻辑段b中。
② 汇编、连接后，在debug中加载程序，运行到line15程序退出前，使用d命令查看数据段data2对应的 内存空间，确认是否实现题目要求。
assume cs:code
data1 segment
dw 2, 0, 4, 9, 2, 0, 1, 9 ;16B
data1 ends
data2 segment
dw 8 dup(?)
data2 ends
code segment
start: mov ax,data1
mov ds,ax
mov ax,data2
mov bx,0
mov ss,ax
mov sp,16
mov cx,8
s: push [bx]
add bx,2
loop s
mov ah, 4ch
int 21h
code ends
end start
实验任务5
使用任意文本编辑器，录入汇编源程序task5.asm。 task5.asm
assume cs:code, ds:data data segment db 'Nuist' db 2, 3, 4, 5, 6 data ends code segment start: mov ax, data mov ds, ax mov ax, 0b800H mov es, ax mov cx, 5 mov si, 0 mov di, 0f00h s: mov al, [si] and al, 0dfh mov es:[di], al mov al, [5+si] mov es:[di+1], al inc si add di, 217:22:52 loop s mov ah, 4ch int 21h code ends end start
实验任务6
------------恢复内容开始------------
实验任务1
1-1
对程序task1_1.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。
assume ds:data, cs:code, ss:stack data segment db 16 dup(0) ; 预留16个字节单元，初始值均为0 data ends stack segment db 16 dup(0) ;预留16个字节单元，初始值均为0 stack ends code segment start: mov ax, data mov ds, ax mov ax, stack mov ss, ax mov sp, 16 ; 设置栈顶 mov ah, 4ch int 21h code ends end start
① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = __076A__， 寄存器(SS) = _076B___， 寄存器(CS) = __076C__
② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X-2__， stack的段地址是 _X-1___。
1-2
对程序task1_2.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。
assume ds:data, cs:code, ss:stack data segment db 4 dup(0) ; 预留4个字节单元，初始值均为0 data ends stack segment db 8 dup(0) ; 预留8个字节单元，初始值均为0 stack ends code segment start: mov ax, data mov ds, ax mov ax, stack mov ss, ax mov sp, 8 ; 设置栈顶 mov ah, 4ch int 21h code ends end start
① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = _076A___， 寄存器(SS) = _076B___， 寄存器(CS) = _076C___
② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X-2___， stack的段地址是_X-1___
1-3
对程序task1_3.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。
assume ds:data, cs:code, ss:stack data segment db 20 dup(0) ; 预留20个字节单元，初始值均为0 data ends stack segment db 20 dup(0) ; 预留20个字节单元，初始值均为0 stack ends code segment start: mov ax, data mov ds, ax mov ax, stack mov ss, ax mov sp, 20 ; 设置初始栈顶 mov ah, 4ch int 21h code ends end start
① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = _076A___， 寄存器(SS) = _076C___， 寄存器(CS) = _076E___
② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X-4___， stack的段地址是 _X-2___。
1-4
对程序task1_4.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。
assume ds:data, cs:code, ss:stack code segment start: mov ax, data mov ds, ax mov ax, stack mov ss, ax mov sp, 20 mov ah, 4ch int 21h code ends data segment db 20 dup(0) data ends stack segment db 20 dup(0) stack ends end start
① 在debug中将执行到line9结束、line11之前，记录此时：寄存器(DS) = _076C___， 寄存器(SS) = _076E__， 寄存器(CS) = _076A___
② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X+2___， stack的段地址是 _X+4___。
1-5
基于上述四个实验任务的实践、观察，总结并回答： ① 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是 __N为16的倍数 N字节 ， N不为 16的倍数 (N/16取整数 +1 )*16 字节__
xxx segment db N dup(0) xxx ends
② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成 end , 哪一个程序仍然可以正确执行？结合实践观察得到的结论，分析、说明原因。
task1_4.asm可以正确执行，因为将end start 改为end后 程序从头开始按顺序执行，可能会将数据段和栈段认为是代码段，导致程序不能正确执行。
实验任务2
编写一个汇编源程序，实现向内存单元b800:0f00 ~ b800:0f9f连续160字节，依次重复填充十六进制数 据03 04。
assume cs:code code segment mov ax ,0b800h mov ds,ax mov bx,0 mov ax,0403h mov cx,40 s: mov [bx],ax add bx,4 loop s mov ah,4ch int 21h code ends end
实验任务3
要求：
① 编程实现把逻辑段data1和逻辑段data2的数据依次相加，结果保存到逻辑段data3中。
② 在debug中加载、反汇编、调试。在数据项依次相加前，和相加后，分别查看三个逻辑段data1, data2, data3对应的内存空间，确认逐一相加后，结果的确保存在了逻辑段data3中。
assume cs:code data1 segment db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers data1 ends data2 segment db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0 ; ten numbers data2 ends data3 segment db 16 dup(0) data3 ends code segment start: ; ××× mov ax,data1 mov ds,ax ; data1 ds data2 +16B data3 +16B mov bx,0 mov dx,0 mov cx,10 s: mov dx,0 add dl,[bx] add dl,[bx+16] mov [bx+32],dl inc bx loop s mov ah, 4ch int 21h code ends end start
原始值

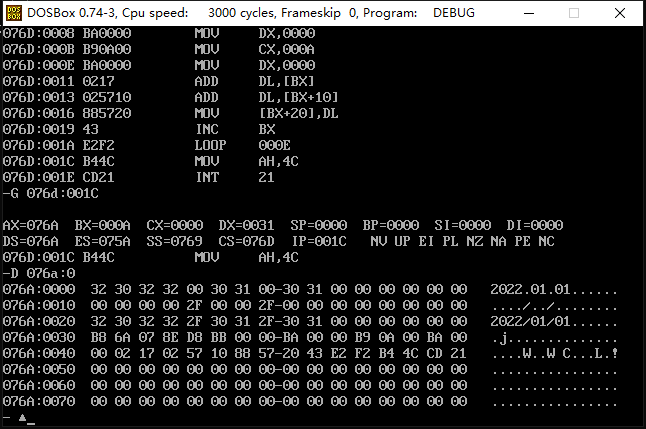

相加后
实验任务4
已知8086汇编源程序task4.asm代码片段如下。
task4.asm
assume cs:code data1 segment dw 2, 0, 4, 9, 2, 0, 1, 9 data1 ends data2 segment dw 8 dup(?) data2 ends code segment start: ; ××× mov ah, 4ch int 21h code ends end start
要求： ① 补全程序，实现把逻辑段data1中的8个字数据逆序存储到逻辑段b中。
② 汇编、连接后，在debug中加载程序，运行到line15程序退出前，使用d命令查看数据段data2对应的 内存空间，确认是否实现题目要求。
assume cs:code
data1 segment
dw 2, 0, 4, 9, 2, 0, 1, 9 ;16B
data1 ends
data2 segment
dw 8 dup(?)
data2 ends
code segment
start: mov ax,data1
mov ds,ax
mov ax,data2
mov bx,0
mov ss,ax
mov sp,16
mov cx,8
s: push [bx]
add bx,2
loop s
mov ah, 4ch
int 21h
code ends
end start
实验任务5

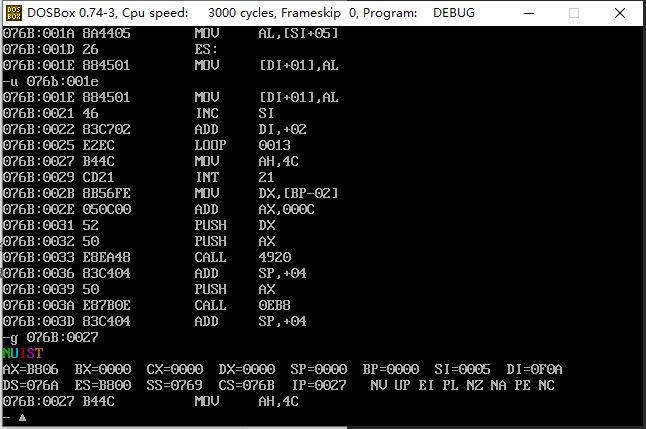

使用任意文本编辑器，录入汇编源程序task5.asm。 task5.asm
assume cs:code, ds:data data segment db 'Nuist' db 2, 3, 4, 5, 6 data ends code segment start: mov ax, data mov ds, ax mov ax, 0b800H mov es, ax mov cx, 5 mov si, 0 mov di, 0f00h s: mov al, [si] and al, 0dfh mov es:[di], al mov al, [5+si] mov es:[di+1], al inc si add di, 217:22:52 loop s mov ah, 4ch int 21h code ends end start
源代码中line19的作用是？
and al, 0dfh ;13 15 1101 1111
与al进行与运算，将al二进制数中的第三位变为0，
修改line4里5个字节单元的值，重新汇编、链接、运行，观察结果。
数值是表示字母颜色的
实验任务6
已知8086汇编源程序task6.asm代码片段如下。
assume cs:code, ds:data data segment db 'Pink Floyd ' ; 16字节 db 'JOAN Baez ' ; 16字节 db 'NEIL Young ' ; 16字节 db 'Joan Lennon ' ; 16字节 data ends code segment start: ; ××× mov ah, 4ch int 21h code ends end start
补全后程序为
assume cs:code, ds:data data segment db 'Pink Floyd ' db 'JOAN Baez ' db 'NEIL Young ' db 'Joan Lennon ' data ends code segment start: ; ××× mov ax,data mov ds,ax mov bx,0 mov cx,4 s: mov al,[bx] or al,20h ;0010 0000 mov [bx],al add bx,16 loop s mov ah, 4ch int 21h code ends end start
实验任务7

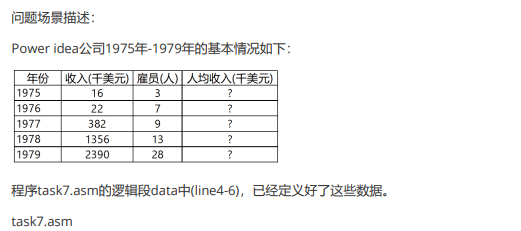

assume cs:code, ds:data, es:table data segment db '1975', '1976', '1977', '1978', '1979' dw 16, 22, 382, 1356, 2390 dw 3, 7, 9, 13, 28 data ends table segment db 5 dup( 16 dup(' ') ) ; table ends code segment start: mov ah, 4ch int 21h code ends end start
要求：
① 补全程序，实现题目要求，把年份、收入、雇员人数、人均收入，以结构化方式写入table段中。

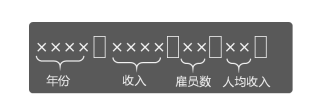

表格中，每行数据，在逻辑段table中占16个字节，各项数据占据字节大小分配如下。期中，数据之间用 空格间隔。
② 汇编、连接后，在debug中加载、调试程序。灵活、合理使用u命令、g命令、d命令，
显示刚开始逻 辑段table的数据信息，以及，结构化存入数据后，数据段table的数据信息，确认实现题目要求。
assume cs:code, ds:data, es:table data segment db '1975', '1976', '1977', '1978', '1979' ;20B [01234] dw 16, 22, 382, 1356, 2390 ;10B [20] [22] dw 3, 7, 9, 13, 28 ;10B [30] [32] data ends ;48B table segment db 5 dup( 16 dup(' ') ) ;[48] [64] [80] [96] [112] 30H ; XXXX XXXX XX XX ; 年份 收入 雇员数 人均收入 ; 4B 2B 2B 2B table ends code segment start: mov ax,data mov ds,ax mov ax,table mov es,ax mov cx,5 mov bx,0 mov si,0 s1:mov ax,ds:[bx] mov es:[si],ax add bx,2 mov ax,ds:[bx] add si,2 mov es:[si],ax add bx,2 add si,14 loop s1 mov bx,20 mov cx,5 mov si,5 s2:mov ax,ds:[bx] mov es:[si],ax add si,2 mov word ptr es:[si],0 add bx,2 add si,14 loop s2 mov bx,30 mov cx,5 mov si,10 s3:mov ax,ds:[bx] mov es:[si],ax add bx,2 add si,16 loop s3 mov bx,20 mov di,30 mov cx,5 mov si,13 s4:mov ax,ds:[bx] mov dl,ds:[di] div dl mov es:[si],al add bx,2 add di,2 add si,16 loop s4 mov ah, 4ch int 21h code ends end start

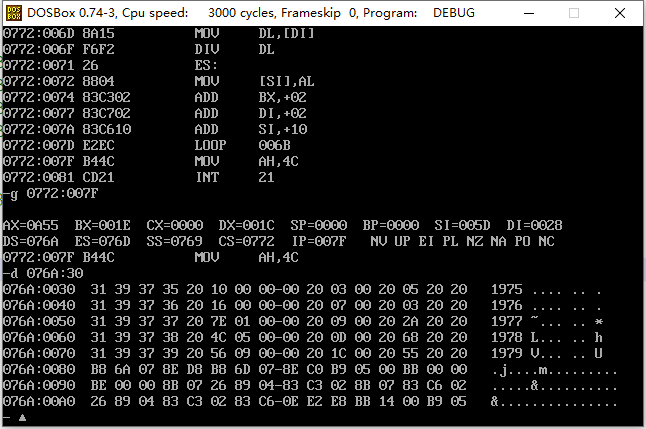

数据信息正确写入
实验总结
1. 理解和掌握8086多个逻辑段的汇编源程序
2. 理解和熟练应用灵活的寻址方式
3. 通过汇编指令loop的使用理解编程语言中循环的本质，掌握其在嵌套循环中的正确使用
4. 掌握使用debug调试8086汇编程序的方法
5. 知道了数据段内存空间分配的规律
