配置ESXi虚拟交换机连接办公室网络实现VLAN划分

标题：配置ESXi虚拟交换机连接办公室网络实现VLAN划分



1.ESXi配置

ESXi上添加两个虚拟交换机，分别使用两张网卡。

一张做管理，一张做虚拟机交换。

 （此处vSwitch0为管理，vSwitch1为虚拟机；请忽视我大小写搞错的V(lll￢ω￢)）

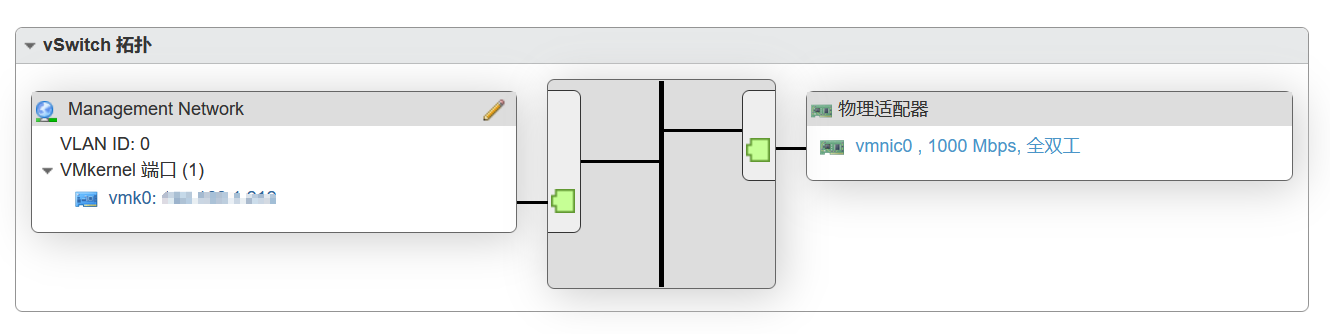

创建VMkernel网卡，加入VLANID为0的端口组，加入虚拟交换机0。

创建端口组，对应vlan号，加入虚拟交换机1。

ESXi的配置完成。

 2.交换机配置

通过console口连接交换机进行配置。

拓扑图：

配置如下：

#

vlan batch 2 to 10

dhcp enable

#
interface Vlanif2
 ip address 192.168.2.254 255.255.255.0
 dhcp select interface
 dhcp server excluded-ip-address 192.168.2.100 192.168.2.253
 dhcp server dns-list 8.8.8.8
#
interface Vlanif3
 ip address 192.168.3.254 255.255.255.0
 dhcp select interface
 dhcp server excluded-ip-address 192.168.3.100 192.168.3.253
 dhcp server dns-list 8.8.8.8
#
interface Vlanif4
 ip address 192.168.4.254 255.255.255.0
 dhcp select interface
 dhcp server excluded-ip-address 192.168.4.100 192.168.4.253
 dhcp server dns-list 8.8.8.8
#
interface Vlanif5
 ip address 192.168.0.254 255.255.255.0
#
interface Vlanif6
 ip address 192.168.1.254 255.255.255.0

 #
interface GigabitEthernet0/0/1
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 5
 traffic-policy p1 inbound
#
interface GigabitEthernet0/0/3
 port link-type access
#
interface GigabitEthernet0/0/4
 port link-type access
 port default vlan 6
#
interface GigabitEthernet0/0/5
#
interface GigabitEthernet0/0/6
#
interface GigabitEthernet0/0/7
#
interface GigabitEthernet0/0/8
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
 traffic-policy p1 inbound

#
ip route-static 0.0.0.0 0.0.0.0 192.168.0.1
交换机的配置完毕

接着在路由器中配置一条路由，引导内网跳至192.168.0.254

但是手上这台小型路由器无法配置路由（那还能叫路由器吗(lll￢ω￢)）

所以打个补丁，在Windows上配置永久路由

route add 192.168.0.0 mask 255.255.0.0 192.168.0.254 -p

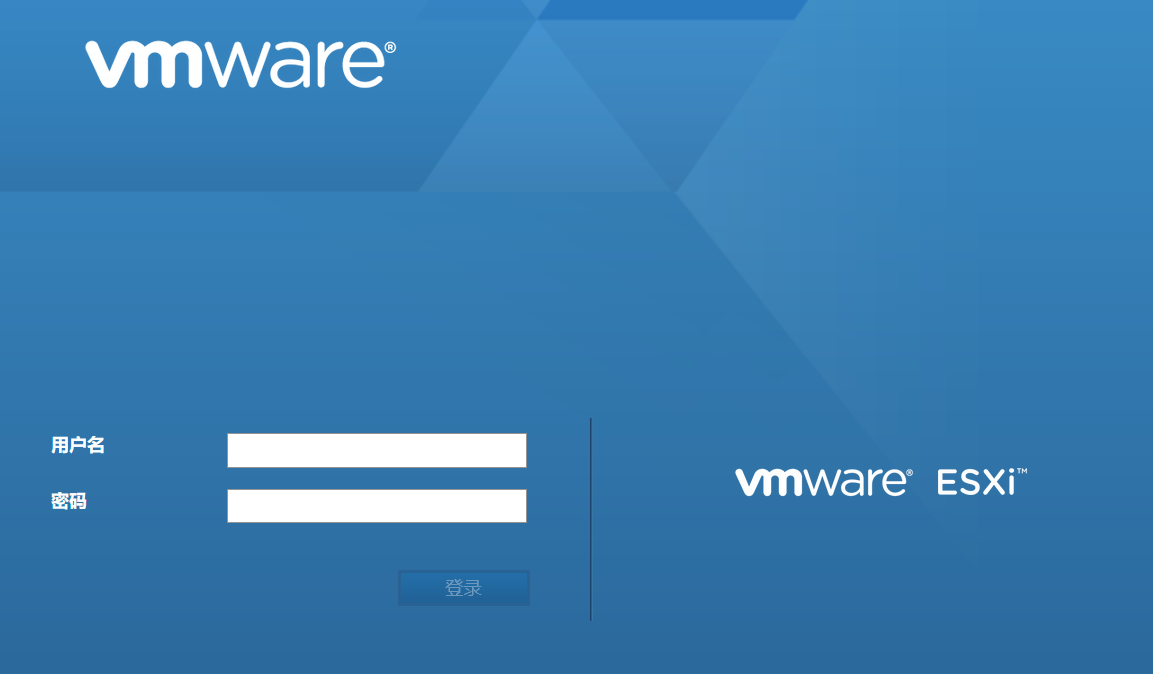

验证结果，用ESXi管理页面测试：

 访问成功！
