VL21 根据状态转移表实现时序电路

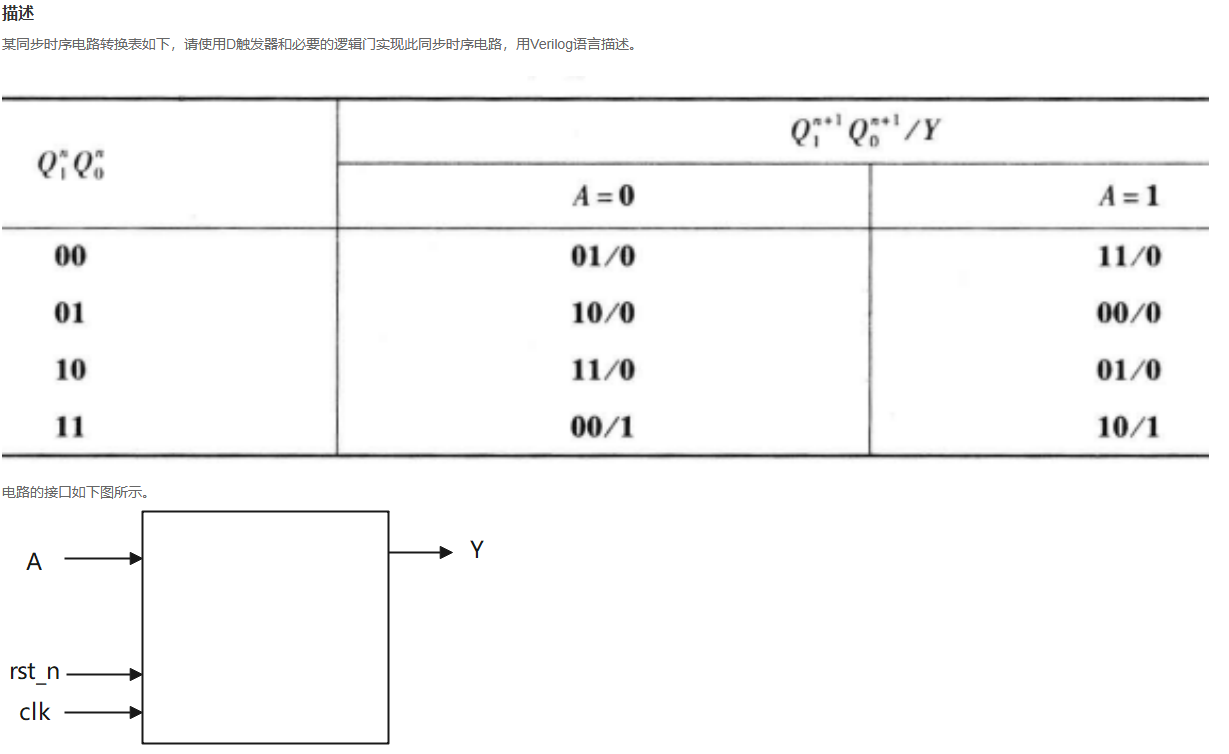

根据给的状态转移表知道有两个状态：第一列的为current_state,第二三列为next_state，且仅当current_state==11时候Y为1（使用（）？：语法实现）。
三段式状态机的流程：

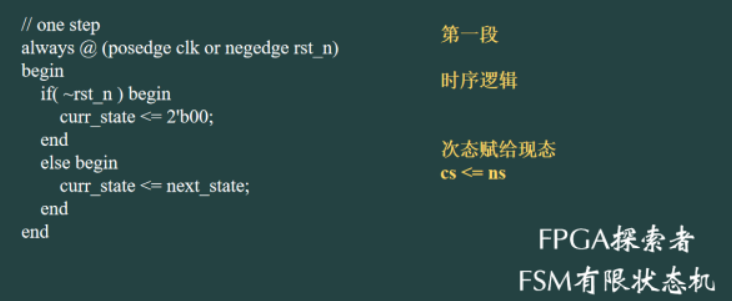

第一段：时序逻辑，公式化写法

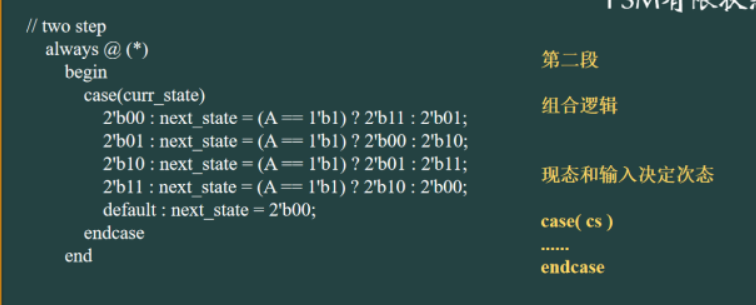

第二段：组合逻辑，这里要注意always @(*)是固定写法，不能像第一段写成时序。第二段写的是状态转移表，使用（）？：语法实现。
第三段：三个always块，一个always模块采用同步时序描述状态转移；一个always采用组合逻辑判断状态转移条件，描述状态转移规律；第三个always块使用同步时序描述状态输出，寄存器输出。。优点：三段式寄存器输出，不产生毛刺，有利于时序约束
这里使用的是两段式写法
`timescale 1ns/1ns
module seq_circuit(
input A ,
input clk ,
input rst_n,
output wire Y
);
reg [1:0] current_state;
reg [1:0] next_state;
always @(posedge clk,negedge rst_n)begin
if(!rst_n)begin
current_state<=2'b00;
next_state<=2'b00;
end
else
current_state<=next_state;
end
always @(*)begin
case(current_state)
2'b00 : next_state =(A==1'b0) ? 2'b01: 2'b11;
2'b01 : next_state =(A==1'b0) ? 2'b10: 2'b00;
2'b10 : next_state =(A==1'b0) ? 2'b11: 2'b01;
2'b11 : next_state =(A==1'b0) ? 2'b00: 2'b10;
default:next_state =2'b00;
endcase
end
assign Y=(current_state==2'b11) ? 1'b1 :1'b0;
endmodule
