自己移植nimble_0.nimble蓝牙协议栈架构



再阅读之前，你需要：





1. nimble 协议栈官方源码





首先分析nimble源码目录架构：





整个nimble协议栈共包含6个目录：

1. /apps 文件夹包含了使用nimble协议栈实现的蓝牙应用程序。
2. /docs 文件夹包含了nimble协议栈的一些说明文档，后缀为.rst
3. /ext   文件夹包含了nimble 协议栈使用的加密库
4. /nimble 文件夹包含了整个 nimble 协议栈代码实现
5. /porting 文件夹包含了nimble 协议栈移植到不同os上所需的适配的API
6. /targets  不关心的文件夹（我也不晓得是撒子，单元测试？）

我们最需要关心的是 /nimble 目录和 /porting 目录

整个nimble蓝牙协议栈的拓扑结构如下：

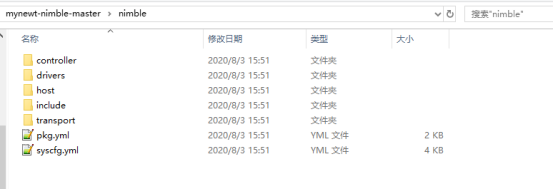

/nimble 目录：主机与控制器协议栈实现





协议栈的实现包含了5个目录：

1. /controller，该目录包含控制器侧的协议栈实现
2. /drivers，该目录包含控制器协议栈对蓝牙射频芯片硬件的驱动API原型和实现，因为控制器协议栈与硬件是直接耦合的，所以对不同的芯片，驱动接口的实现不同
3. /host，该目录包含主机侧的协议栈，以及各种服务的实现
4. /include，该目录包含了一些外部提供的API原型，比如：主机协议栈和控制器协议栈都会调用的HCI通信API原型（在ble_hci_trans.h中），以及主机协议栈与OS相关的API原型（nimble_npl.h文件中）
5. /transport，该目录包含了不同HCI类型对应的HCI的通信API实现

/porting目录：移植目录





该目录包含4个文件夹：

1. /examples，移植到不同OS平台完成后的协议栈启动示例，dummy与linux
2. /nimble，nimble协议栈移植的剩余部分（这些接口可能都不需要更改，根据实际使用环境而定）
3. /npl，不同os平台的移植目录，该目录主要实现了主机协议栈在不同OS平台的操作api实现，这些 api 原型在 nimble_npl.h 文件中
4. /targets，不关心，我也不晓得是撒子



/porting/nimble目录：移植剩余目录？研究一下







该目录总共包含两个头文件，include和src



我们主要研究/src目录吧







/endian.c : 查看源代码，该库主要提供数组与整型按大/小端转换，数组颠倒，数组倒序交换



/hal_timer.c : 该文件主要提供一个基于nrf52 硬件平台的定时器服务库，这些定时服务API主要供 /os_cputIme.c 调用



/mem.c : 提供了分配内存池并初始化的操作，还提供了从内存池中分段的操作



/nimble_port.c : 提供了移植通用操作库，比如 nimble_port_init() 启动nimble 协议栈，nimble_port_run() 主机协议栈处理函数，nimble_port_get_dflt_eventq() 获得nimble主机协议栈的默认事件队列, nimble_port_ll_task_func() 控制器协议栈处理函数。



/os_cputime.c : CPU时间服务模块，该模块为控制器提供时间（定时与延时）服务（控制器协议栈与硬件直接耦合），该模块使用 /hal_timer.c 提供的接口



/os_cputime_pwr.c : 类似CPU时间服务模块的补充api



/os_mbuf.c : 该文件是 mbuf 操作库，mbuf 是用来存储数据的结构体，这个库提供了协议栈对mbuf的所有操作API



/os_mempool.c : 该文件提供了操作内存池的API



/os_msys_init.c : 该文件提供了一个静态内存区，如下：



这个静态内存区作为 mbuf 池，并将这个mbuf池以 msys 的类型注册进nimble协议栈。所以 /os_msys_init.c 文件主要提供一个 msys 类型的 mbuf 池的初始化与注册
