RTT 移植的 nimble 蓝牙协议栈的思路整理——3..RTT的nimble协议栈移植工程程序执行流程



再阅读之前，你需要：



1. nimble 协议栈官方源码



2. RTT的 nimble 移植工程

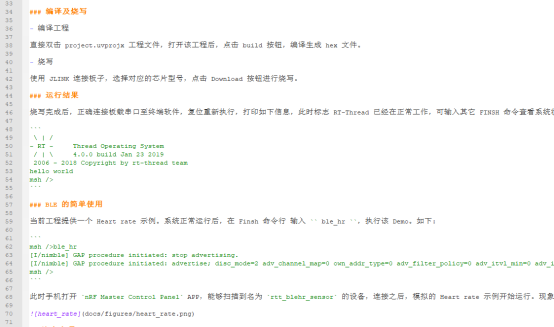

查看RTT的协议栈移植工程的 README.md 文件，了解到该工程可直接使用MDK编译并烧写，还有一个蓝牙应用的示例程序。



 程序执行流程分为两个阶段:

阶段1：编译烧写程序到设备，然后设备上电 --> 打印出”hello world”

阶段2：执行工程提供的 Heart rate 应用程序。



阶段1程序执行流程解析：

（前面的汇编和entry函数8说了。。。）

首先执行 componets.c 文件的如下函数：

int rtthread_startup(void);



 在这个函数中会调用协议栈初始化函数 nimble_port_rtthread_init() ，初始化nimble协议栈。（因为使用了如下的宏）

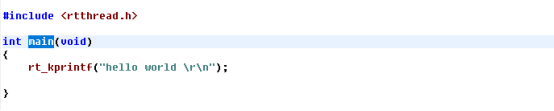

 然后这个函数同样也会启动RTT调度器，并运行到main函数，main函数会打印出”hello world”，main函数位于rtt-nrf52832-nimble\applications目录下



 阶段2程序执行流程解析：

在该阶段我们通过串口输入”ble_hr”，来执行一个蓝牙应用程序。

该应用程序源文件在rtt-nrf52832-nimble\packages\NimBLE-latest\apps\blehr\src工程目录下，使用下面的宏可以将”ble_hr”实现为一个命令，该命令绑定ble_hr函数（我猜的）。

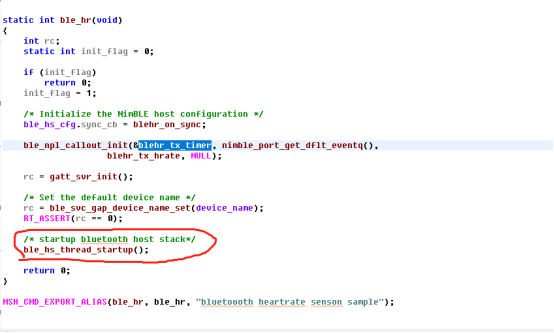

 ble_hr函数定义如下：



 首先注册了一个 sync_cb 的回调函数（这个函数怎么用的我不知道），初始化了一个定时器，再经过一些配置后（我也不是很明白的配置，才接触蓝牙协议栈，蓝牙5.2规范才看完卷1）。调用 ble_hs_thread_startup 函数来启动主机协议栈处理线程。

运行到这里整个应用执行回一直无限循环的等待处理协议栈事件，如果期望的事件发生，则会调用自定义注册的对应的回调函数。
