MSP430F2419TPMR规格书数据手册一款混合信号微控制器芯片

德州仪器 MSP430™ 系列超低功耗微控制器包含多种器件，它们具有面向各种应用的不同外设集。这种架构与五种低功耗模式相组合，专为在便携式测量应用中延长电池的使用寿命进行了优化。该器件具有一个强大的 16 位RISC CPU，16 位寄存器和有助于实现最高编码效率的常数发生器。数控振荡器 (DCO) 可在不到 1µs 的时间内完成从低功耗模式至运行模式的唤醒。MSP430F261x 和 MSP430F241x 系列微控制器配置有两个内置 16 位计时器、一个快速 12 位 ADC、一个比较器、两个 12 位 DAC、四个 USCI 模块、DMA 和多达 64 个 I/O 引脚。除未执行 DAC12 和 DMA 模块之外，MSP430F241x 器件与 MSP430F261x 器件完全一样。针对医疗成像应用，LQFP-64 封装还可用作非磁性封装。

1 特性

• 低电源电压范围：1.8V 至 3.6V

• 超低功耗

– 工作模式：频率为 1 MHz 且电压为 2.2V 时为365 µA

– 待机模式 (VLO)：0.5 µA

– 关断模式（RAM 保持）：0.1 µA

• 在 1 µs 内从待机模式唤醒

• 16 位 RISC 架构，62.5 ns 指令周期

• 三通道内部 DMA（仅 MSP430F261x）

• 具有内部基准、采样保持和自动扫描功能的 12 位模数转换器 (ADC)

• 两个具有同步功能的 12 位数模转换器 (DAC)（仅MSP430F261x）

• 具有三个捕捉/比较寄存器的 16 位定时器 Timer_A

• 具有七个捕捉/比较寄存器（包含影子寄存器）的16 位定时器 Timer_B

• 片上比较器

• 四个通用串行通信接口 (USCI)– USCI_A0 和 USCI_A1

• 支持自动波特率检测功能的增强型 UART

• 红外数据通讯 (IrDA) 编码器和解码器

• 同步 SPI– USCI_B0 和 USCI_B1

• I2C

• 同步串行外设接口 (SPI)

• 具有可编程电平检测功能的电源电压监控器和监测器

• 欠压检测器

• 引导加载程序 (BSL)

• 串行板载编程、无需外部编程电压、通过安全保险丝实现的可编程代码保护

• 系列成员（另请参阅器件比较）

– MSP430F2416

• 92KB + 256 字节闪存• 4KB RAM

– MSP430F2417

• 92KB + 256 字节闪存

• 8KB RAM

– MSP430F2418

• 116KB + 256 字节闪存

• 8KB RAM

– MSP430F2419

• 120KB + 256 字节闪存

• 4KB RAM

– MSP430F2616

• 92KB + 256 字节闪存

• 4KB RAM

– MSP430F2617

• 92KB + 256 字节闪存

• 8KB RAM

– MSP430F2618

• 116KB + 256 字节闪存

• 8KB RAM

– MSP430F2619

• 120KB + 256 字节闪存

• 4KB RAM

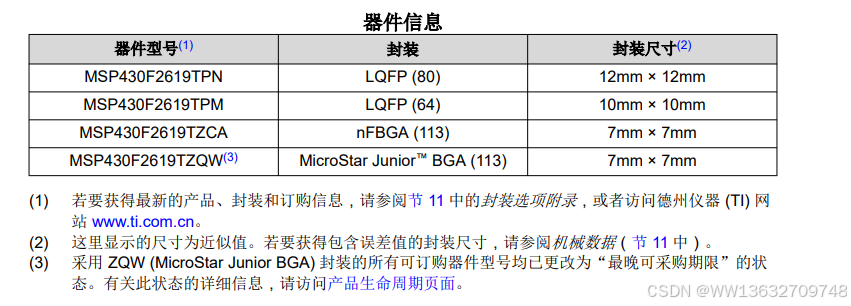

• 采用 80 引脚四方扁平封装 (LQFP)、64 引脚 LQFP和 113 引脚球栅阵列封装 (nFBGA)

2 应用

• 传感器系统

• 工业控制应用

• 手持式仪表

• 医疗成像应用
