尝试建模电梯的状态图、学校教师与学生的E-R图

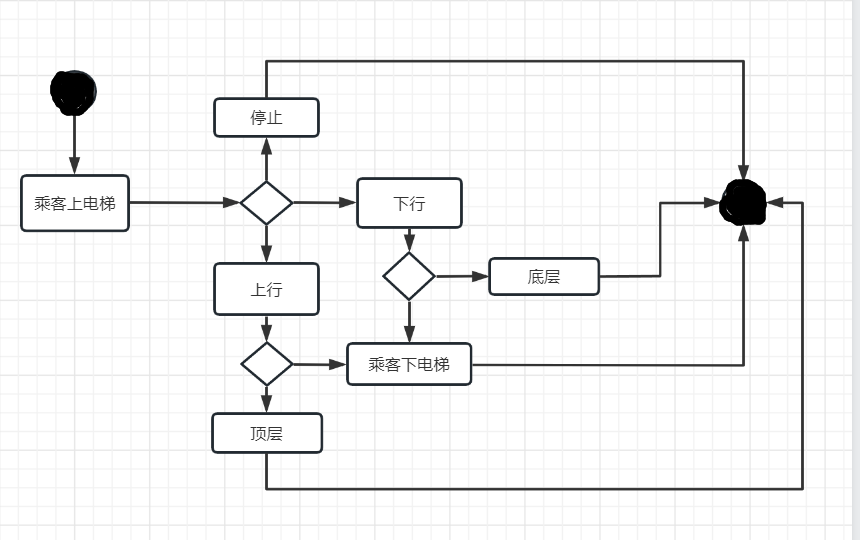

尝试建模电梯的状态图

电梯有三种状态：开、关、上行、下行、急停。

（圆是自己涂黑的，哈哈哈哈，因为软件收费，什么时候支付宝把这个价格打下来）

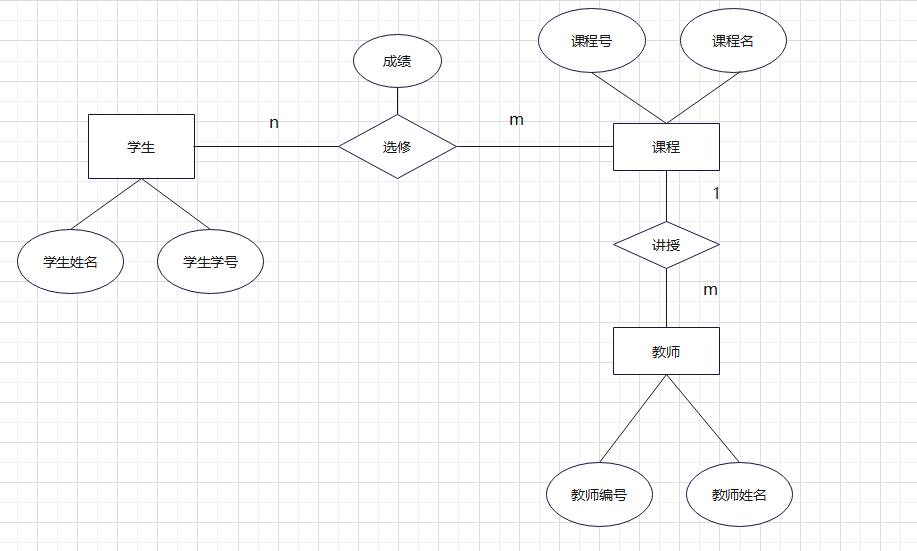

学校教师与学生的E-R图

学校规定:
一个学生可选修多门课,一门课有若干学生选修;

一个教师可讲授多门课,一门课只有一个教师讲授;

一个学生选修一门课,仅有一个成绩。
学生的属性有学号、学生姓名;

教师的属性有教师编号,教师姓名;

课程的属性有课程号、课程名。
要求:根据上述语义画出ER 图,要求在图中画出实体的属性并注明联系的类型



(就是说没有水印的图需要有钱。。。 )

 学习资料：

状态图：https://blog.csdn.net/qq_52736131/article/details/122267835

E-R图：https://blog.csdn.net/William0318/article/details/104348102
