LVDS的一些记录（一）：LVDS与MIPI、FPD-Link等

参考：

接口mipi和lvds的区别_mipi信号与lvds的区别-CSDN博客

LVDS、FPD-Link、MIPI的区别_ufpdlink-CSDN博客

MIPI、LVDS、RGB、HDMI等接口对比_图像处理_芒果520-GitCode 开源社区 (csdn.net)

（一）LVDS的基本知识

LVDS中文名是低电压差分信号，它只是一个物理层的规范。在它的基础上有很多通信层标准，比如：FPD-Link。

LVDS 技术拥有 330mV 的低压差分信号 （250mV MIN and 450mV MAX） 和快速过渡时间。 这可以让产品达到自 100 Mbps 至超过 1 Gbps 的高数据速率。

此外，这种低压摆幅可以降低功耗消散，同时具备差分传输的优点。

LVDS 技术用于简单的线路驱动器和接收器物理层器件以及比较复杂的接口通信芯片组。

通道链路芯片组多路复用和解多路复用慢速 TTL 信号线路以提供窄式高速低功耗 LVDS 接口。这些芯片组可以大幅节省系统的电缆和连接器成本，并且可以减少连接器所占面积所需的物理空间。

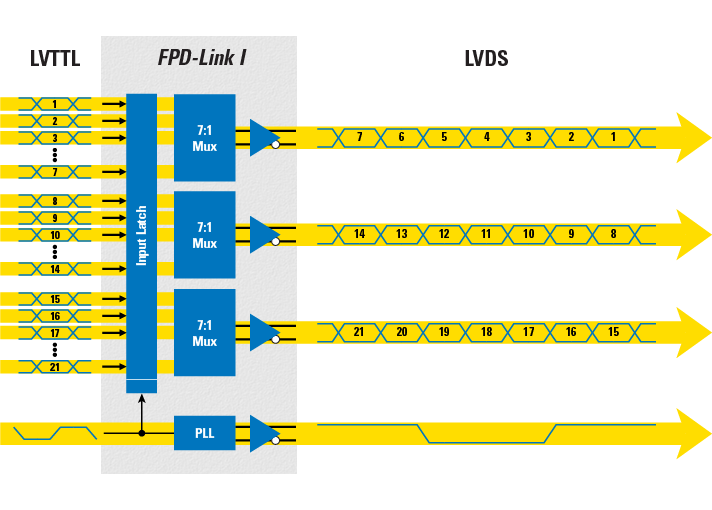

FPD-Link

FPD-Link是高速数字视频接口，主要用来传输视频数据。FPD-Link是第一次对LVDS规范的应用，由于FPD-Link是第一次对LVDS的成功使用，许多显示工程师LVDS术语来代替FPD-Link。

MIPI

Mipi-CSI-2（摄像头接口协议）使用了D-PHY或者C-PHY的物理层标准。（D-PHY和C-PHY都是由MIPI联盟下的物理层工作组进行定义的）CSI-2可以划分为以下层：

Physical Layer (C-PHY/D-PHY)
Lane Merger Layer
Low Level Protocol Layer
Pixel to Byte Conversion Layer
Application Layer

MIPI与Lvds的区别：

1. LVDS接口只用于传输视频数据，MIPI DSI不仅能够传输视频数据，还能传输控制指令；

2. LVDS接口主要是将RGB TTL信号按照SPWG/JEIDA格式转换成LVDS信号进行传输，MIPI DSI接口则按照特定的握手顺序和指令规则传输屏幕控制所需的视频数据和控制数据。



液晶屏有RGB TTL、LVDS、MIPI、HDMI接口，这些接口区别于信号的类型（种类），也区别于信号内容。

RGB TTL） 接口信号类型是TTL电平，　　　　　　　　　信号的内容是RGB666或者RGB888还有行场同步和时钟；
LVDS      ） 接口信号类型是LVDS信号（低电压差分对），信号的内容是RGB数据还有行场同步和时钟；
MIPI-DSI ）接口信号类型是LVDS信号，　　　　　　　　 信号的内容是视频流数据和控制指令。

简单理解，LVDS 和MIPI的物理接线是一样的，都是5组差分对，但是传输的内容是不一样的，即软件的报文格式不一样。
