SGP30 深绿sensirion传感器，检测CO2，TVOC，输出值一直是0xFFFFFFFF（65535），解决办法

初学STM32，恰好想测量一下卧室的CO2浓度，就在淘宝上买了一块SGP30 传感器检测室内二氧化碳浓度，手头用的野火stm32f407板子。

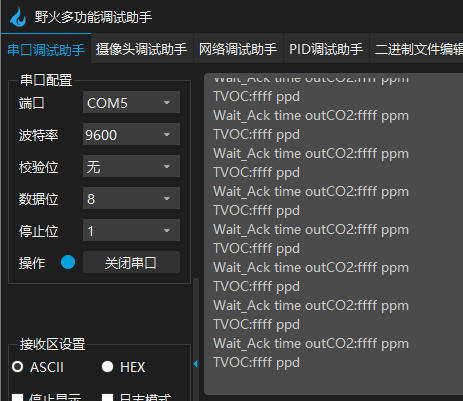

把淘宝卖家的示例程序修改后移植发现返回的值一直是0xFFFFFFF（65535   65535）。

 SGP30 传感器使用I2c传输，

网上查了一下，0xFFFF应该是没有传输数据，GPIO一直读到高电平。

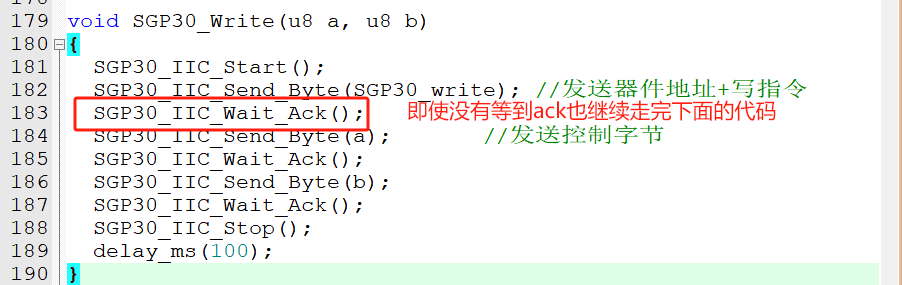

测试了一下淘宝的代码，主设备发出写的地址后，从设备没有返回ack，由于程序没有检查ack并终止，而是继续走下去，所以会呈现0xFFFF的读数。



解决方法：

最后放弃使用模拟I2C，转而使用硬件I2C以及标准库函数。



中途也出现了一些意外，直接使用I2C_ReceiveData（）函数读取SGP30的回复，但读到的测量数据有重复的。

应该是SGP30回复太慢，导致主设备用I2C_ReceiveData（）读到的还是DR寄存器中的上一个数据。DR并不会因为被读了而改变存储的数值。

解决办法：读取之前加一句

while(!I2C_GetFlagStatus(I2C1, I2C_FLAG_RXNE));

如果没有新数据传来，而之前的数据在已经读DR后会把RXNE置0，循环等待，直到新数据传来把RXNE置1

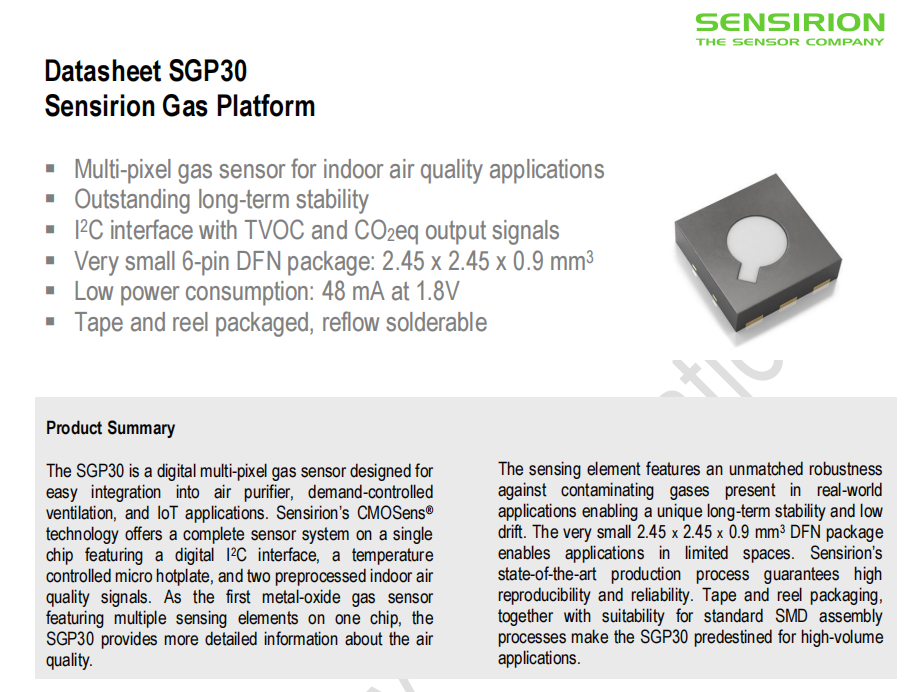

SGP30的数据手册说，一开始测量的时候，CO2是默认的400，TVOC是默认的0，要过一段时间才能测出真实值。传输使用CRC8校验码，每传2字节，发送一个1字节的校验码。

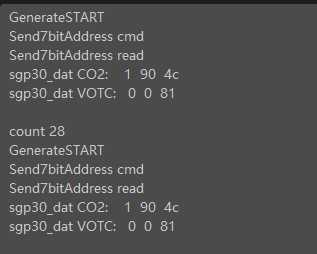

所以一开始，传输的数据一直是CO2  0x1 90 4C（校验码），TVOC 0x 0 0 81（校验码）。大概要15s以后才有真正的数据出来。

之后会上传我测试用的代码。

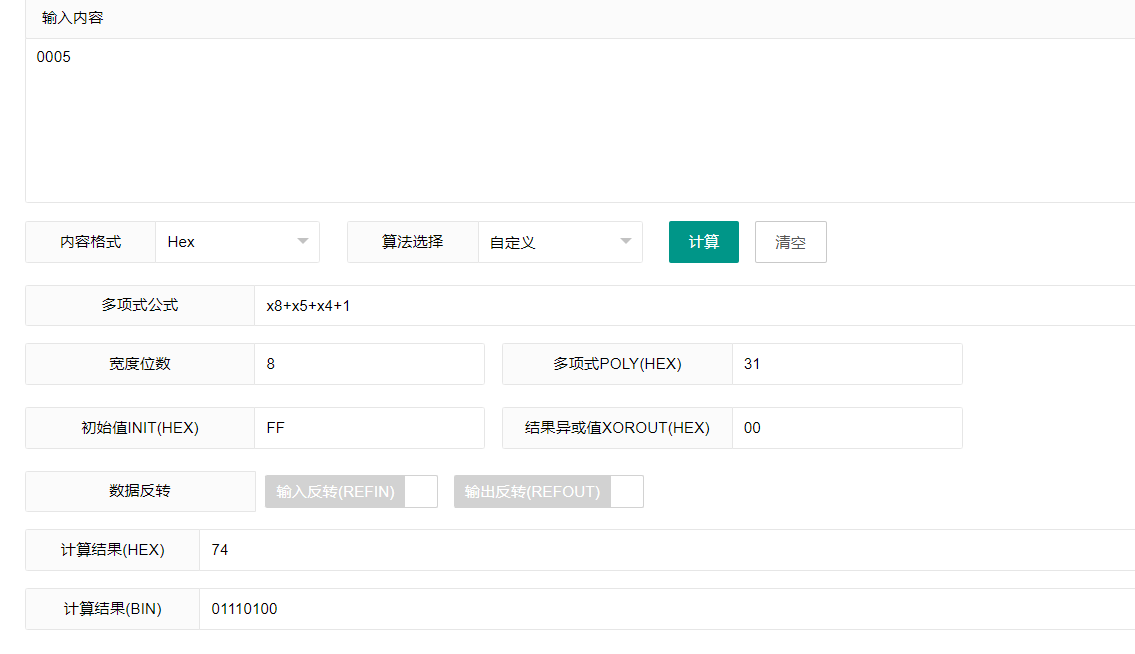

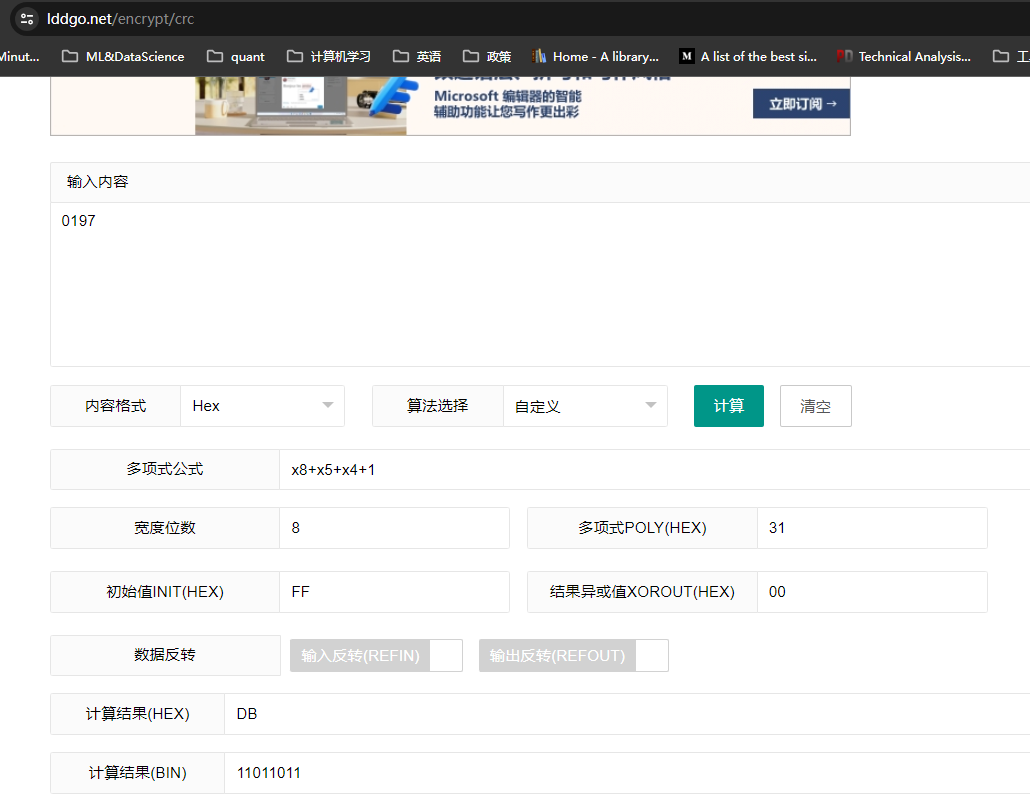

 一段时间后就正常了，可以去网上测验一下，crc是否正确。可以看到 0x 01 97 的校验码确实是 0x db，0x 00 05 的校验码确实是 0x 74。
