从 SDK 编译到镜像固化｜SBC‑TLT153 单板机 Linux 系统深度开发指南（五）

7.2查询CPU主频


进入单板机系统，执行如下命令，可查看当前CPU调频策略。



Target#cat /sys/devices/system/cpu/cpufreq/policy0/scaling_governor





执行如下命令，查看当前CPU主频。

Target#cat /sys/devices/system/cpu/cpufreq/policy0/cpuinfo_cur_freq





执行如下命令，可查看CPU可配置的主频。

Target# cat /sys/devices/system/cpu/cpufreq/policy0/scaling_available_frequencies





执行如下命令，可查看当前内核支持的调频策略。

Target# cat /sys/devices/system/cpu/cpufreq/policy0/scaling_available_governors





7.3 配置CPU主频

7.3.1通过内核配置

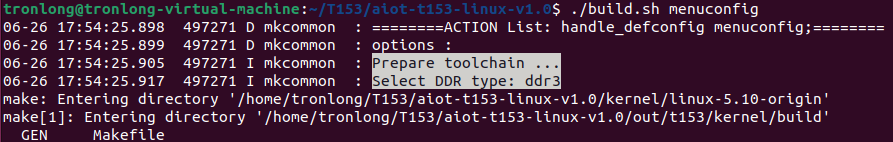

进入LinuxSDK源码目录下，执行如下命令打开内核图形配置界面。

Host# ./build.sh menuconfig

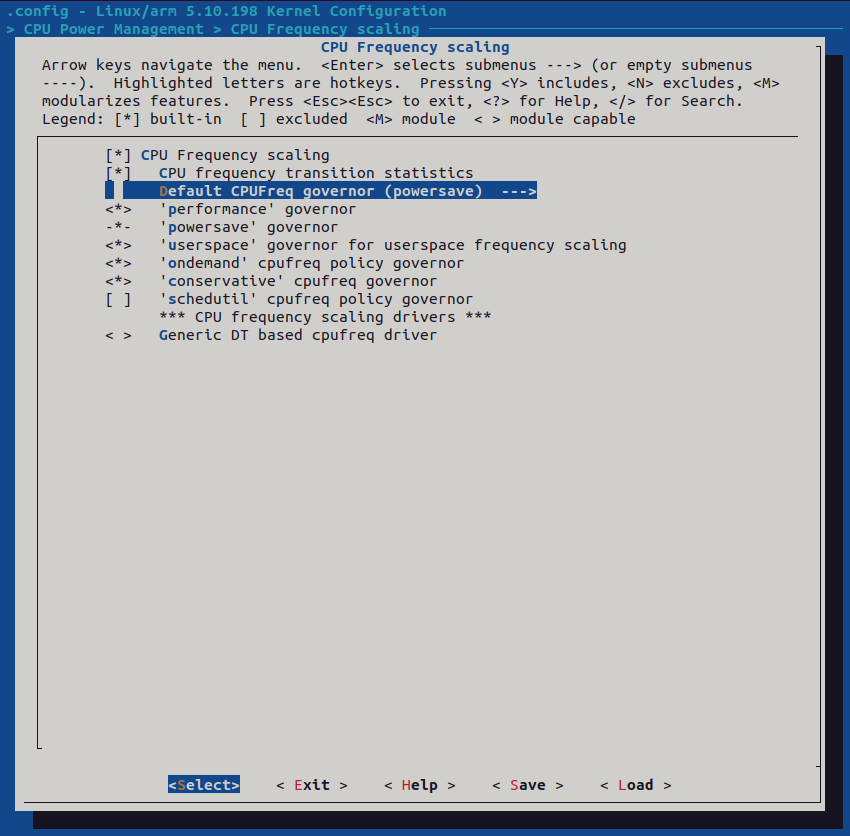

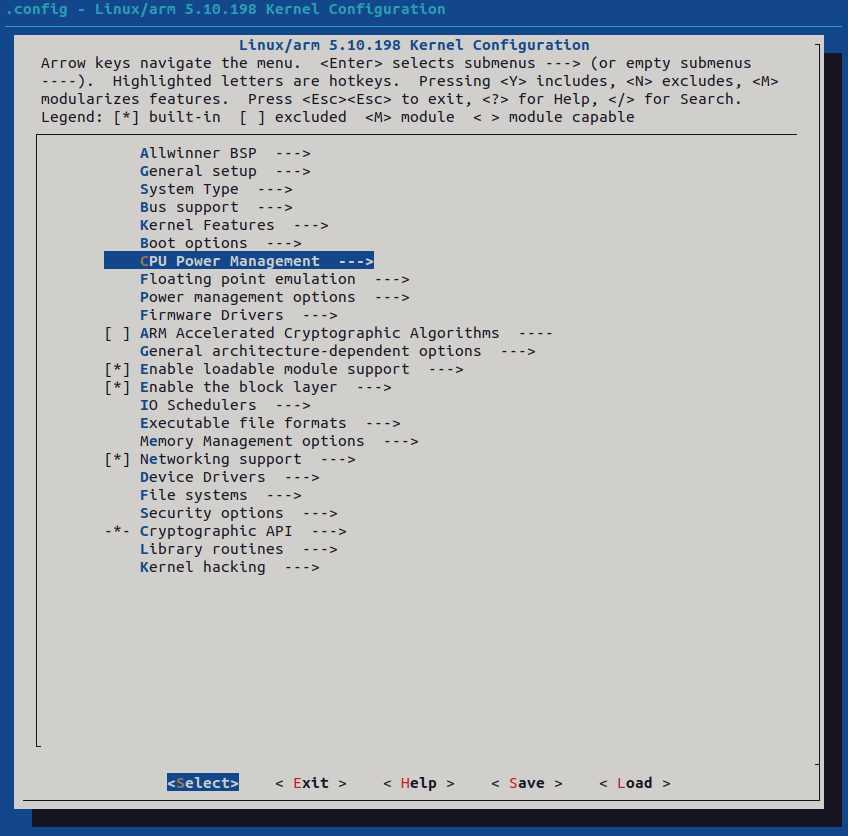

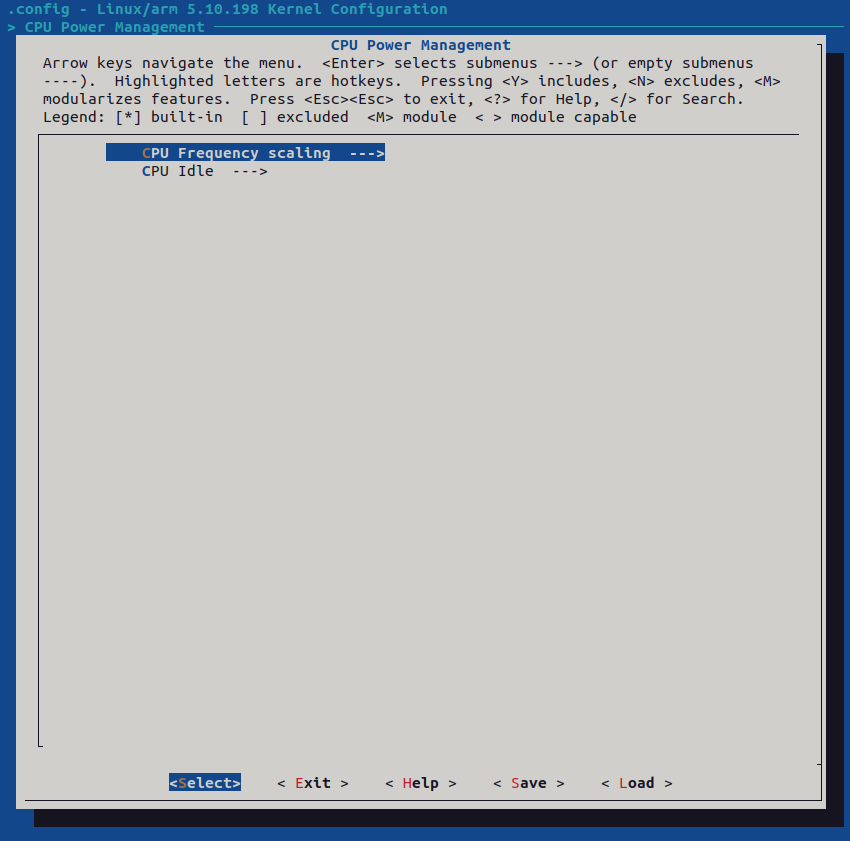

在图形配置界面中，进入"CPU Power Management -> CPU Frequency scaling"路径，选中"Default CPUFreq governor"选项，该选项的默认配置为performance调频策略。

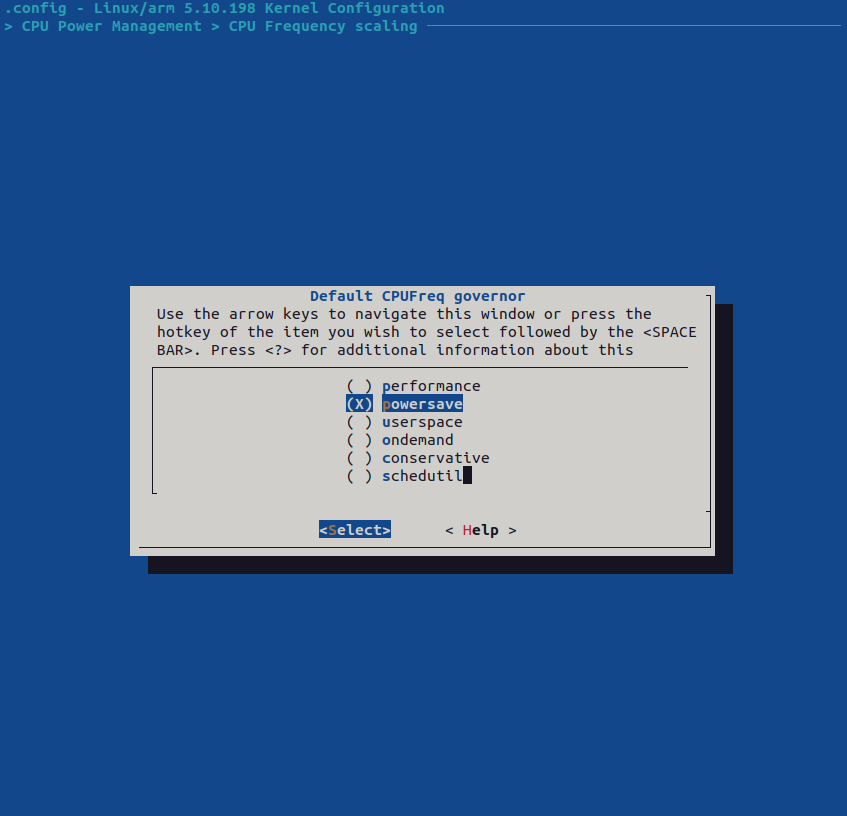

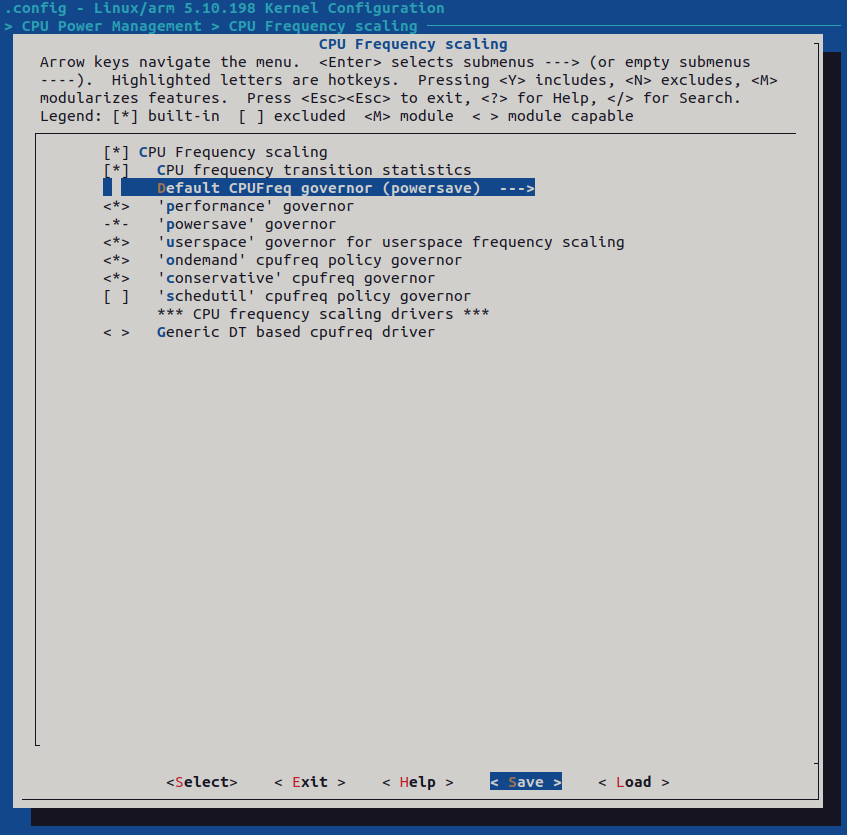

可通过修改"Default CPUFreq governor"选项，配置CPU调频策略，本次操作修改为powersave调频策略。





配置完毕后，选中，按Enter键保存配置选项。然后选中，按Enter键退出。





调频策略配置完成后，请参考上文“Kernel开发”章节重新编译生成内核镜像并替换内核镜像。将单板机重启，进入单板机系统，执行如下命令查看当前CPU调频策略和CPU主频。

Target#cat /sys/devices/system/cpu/cpufreq/policy0/scaling_governor

Target#cat /sys/devices/system/cpu/cpufreq/policy0/cpuinfo_cur_freq





7.3.2通过命令行配置

本小节介绍通过命令行配置CPU主频的方法，此方法临时生效，系统重启后需重新配置。

进入单板机系统，执行如下命令，修改CPU主频和调频策略。本次配置CPU为userspace调频策略，主频为1008000kHz。

Target#echo userspace > /sys/devices/system/cpu/cpufreq/policy0/scaling_governor

Target#cat /sys/devices/system/cpu/cpufreq/policy0/scaling_governor

Target#echo 1008000 > /sys/devices/system/cpu/cpufreq/policy0/scaling_setspeed

Target#cat /sys/devices/system/cpu/cpufreq/policy0/cpuinfo_cur_freq





8 CPU管理

8.1查看CPU温度

执行如下命令，查看CPU温度值。

Target#cat /sys/class/thermal/thermal_zone0/temp





8.2 查看CPU信息

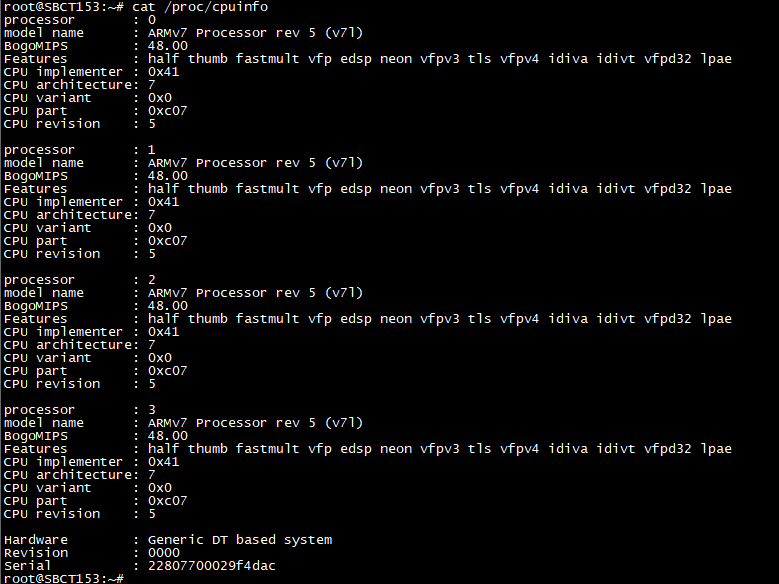

执行如下命令，查看CPU信息。

Target# cat /proc/cpuinfo





8.3查看CPU主频


请参考上文“CPU主频调节说明”的“查询CPU主频”章节。



9 DDR频率设置

9.1 查看DDR信息


执行如下命令，查询DDR信息。


Target#free -m





上述打印信息中，Mem 行显示物理内存大小，包括可用内存和已用内存，其中 free 表示剩余可用容量为 339 MB。


9.2 查看DDR频率


（1）通过打印信息获取

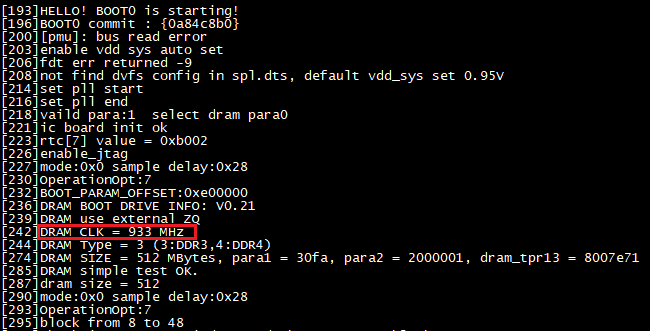

系统启动时，根据如下打印信息可知DDR频率为933MHz。





（2）通过命令行获取

执行如下命令，查看DDR频率，当前DDR频率为1866MT/s（即933MHz）。

Target#mount -t debugfs none /sys/kernel/debug

Target#cat /sys/kernel/debug/clk/clk_summary | grep ddr





10 开机LOGO替换、关闭方式


我司提供的系统镜像已支持U-Boot和内核启动阶段开机LOGO显示功能，单板机上电启动后，U-Boot启动阶段、内核启动阶段将读取Linux系统对应路径下的LOGO图片（即bootlogo.bmp），并输出至显示屏，显示过程会持续至内核启动完成。


10.1制作开机LOGO


LOGO图片要求为BMP格式的32位位图，并且图片分辨率建议不超过显示屏分辨率。本章节提供在Windows系统将LOGO图片转换为BMP格式的32位位图的方法。

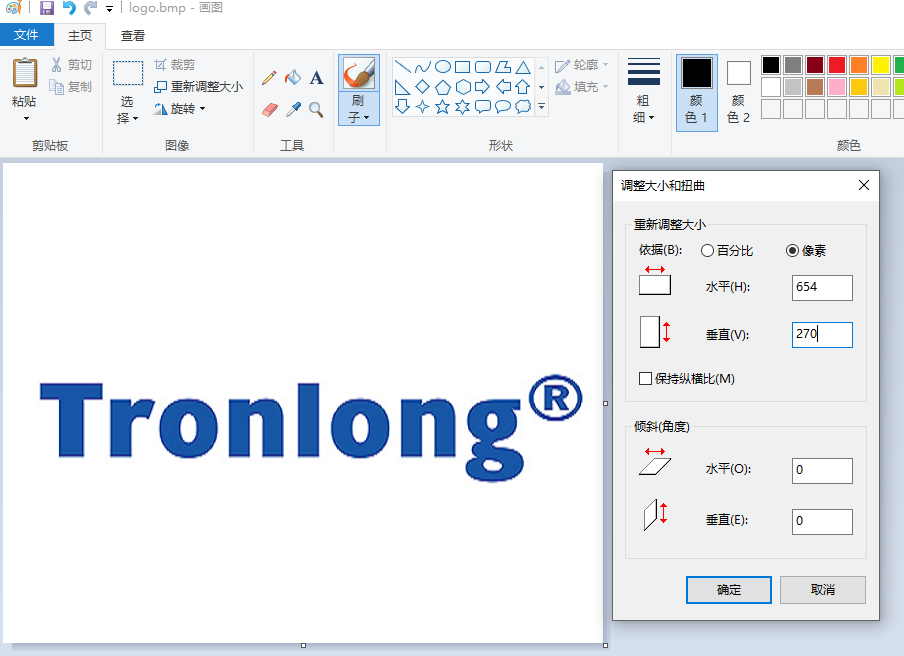

请在Windows下准备一张待测试图片，此处以Tronlong的JPG格式LOGO为例。使用Windows系统自带的画图工具打开图片，选择“重新调整大小”将图片分辨率调整为不大于显示器的分辨率。

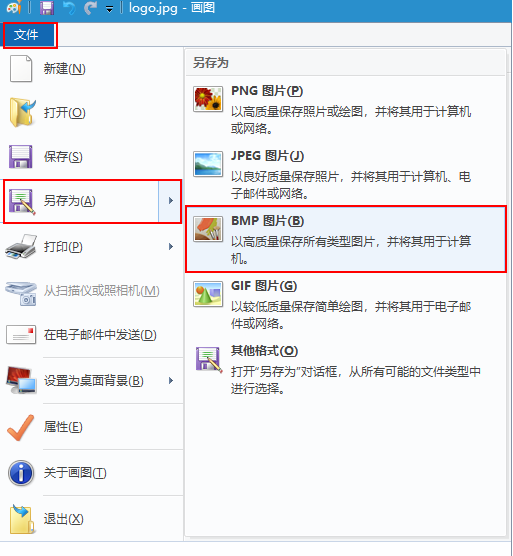

点击“文件 -> 另存为(A) -> BMP图片(B)”。

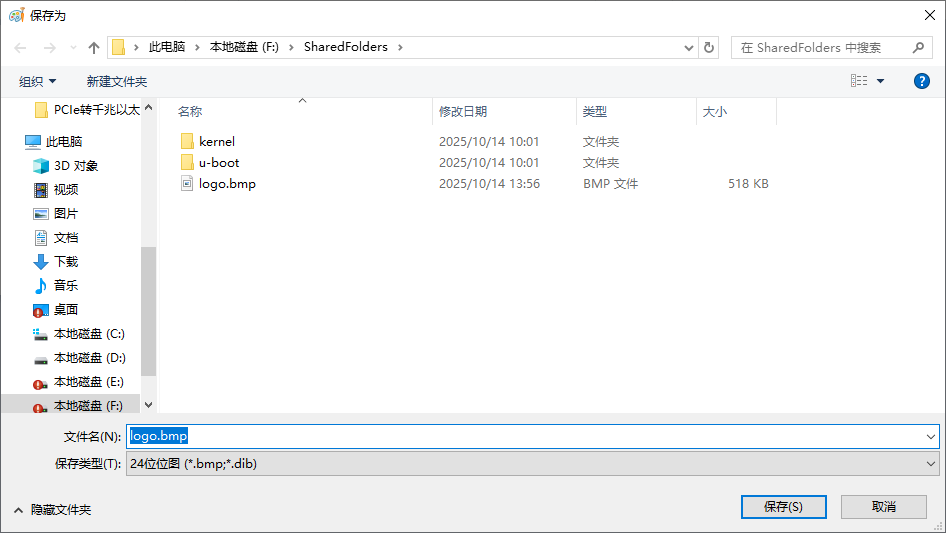

将调整好的图片命名为logo.bmp，保存类型为24位位图。由于画图工具不支持32位位图，此操作主要为裁剪功能。





请将logo.bmp拷贝至虚拟机下使用ImageMagick工具将24位转换位32位位图bootlogo.bmp，并将透明度设置为255。

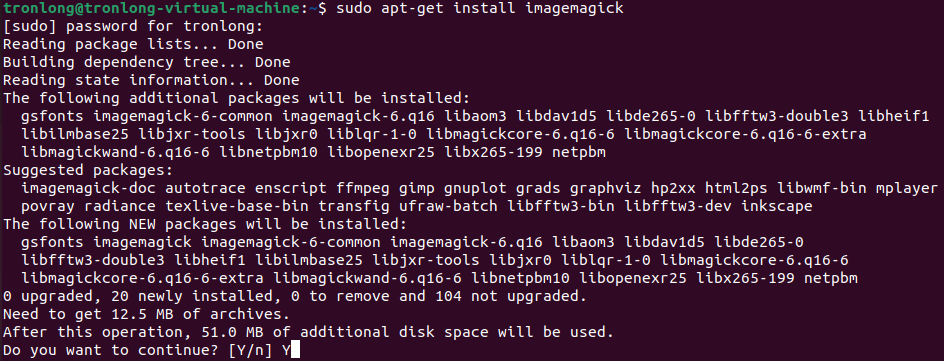

Host# sudo apt-get install imagemagick

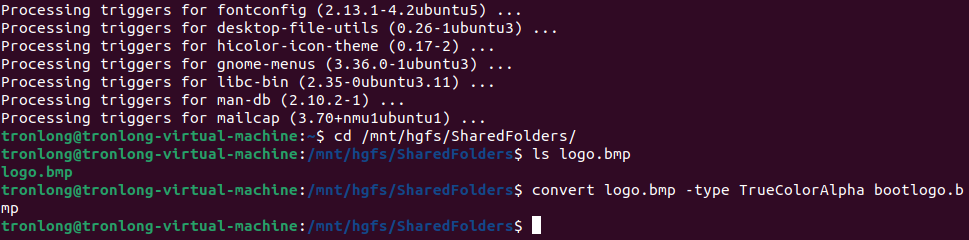

Host# convert logo.bmp -type TrueColorAlpha bootlogo.bmp







10.2替换开机LOGO


（1）通过更新以单板机系统LOGO源文件替换LOGO图片

单板机上电启动，执行如下命令后将bootlogo.bmp文件拷贝至单板机系统"/mnt"目录下，替换目录下原有的bootlogo.bmp文件。

备注：从NAND FLASH启动系统暂不支持通过文件系统直接替换。本次演示从系统启动卡启动系统。如需替换至eMMC，请将以下命令中的"mmcblk0p1"替换成"mmcblk2p1"。

Tarket# blkid /dev/mmcblk0p1

Tarket# mount /dev/mmcblk0p1 /mnt && ls /mnt

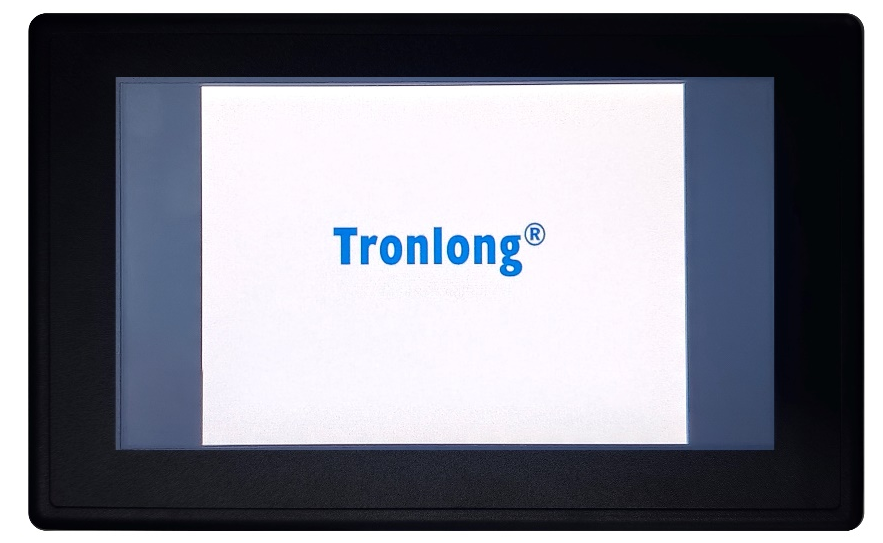

替换完成后，单板机重新上电，系统启动时，LVDS显示屏将显示替换后的LOGO图片，如下图所示。





如需关闭LOGO显示，执行如下命令，删除单板机系统"/mnt"目录下的bootlogo.bmp文件，然后重新启动单板机，显示屏将不显示LOGO图片。

备注：本次演示从系统启动卡启动系统。如需从eMMC删除，请将以下命令中的"mmcblk0p1"替换成"mmcblk2p1"。

Tarket# mount /dev/mmcblk0p1 /mnt && cd /mnt

Tarket# cd /mnt

Tarket# rm bootlogo.bmp





（2）通过更新系统镜像替换LOGO图片

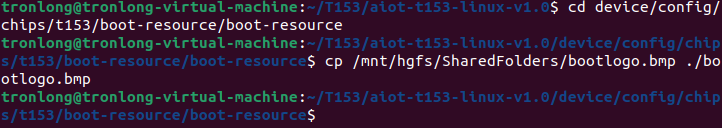

请先参考上文“LinuxSDK配置与编译”章节完成LinuxSDK编译，执行如下命令，进入LinuSDK源码的"device/config/chips/t153/boot-resource/boot-resource/"目录，替换原有的bootlogo.bmp文件。

Host# cd device/config/chips/t153/boot-resource/boot-resource

Host# cp /mnt/hgfs/SharedFolders/bootlogo.bmp ./bootlogo.bmp





替换完成后，执行"./build.sh pack"命令，打包生成新的系统镜像，并参考《系统固化手册》固化至NAND FLASH。单板机重新上电，系统启动时，LVDS显示器将显示替换后的LOGO图片，如下图所示。

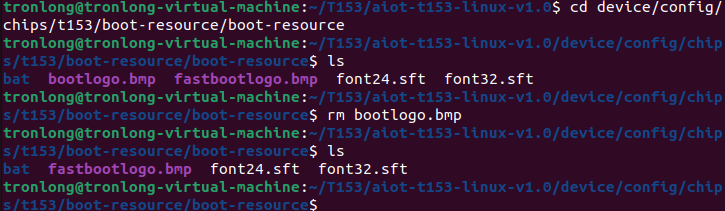

如需关闭LOGO显示，请进入LinuSDK源码的"device/config/chips/t153/boot-resource/boot-resource"目录，删除bootlogo.bmp文件。


Host# cd device/config/chips/t153/boot-resource/boot-resource

Host# rm bootlogo.bmp





替换完成后，执行"./build.sh pack"命令，打包生成新的系统镜像，并参考《系统固化手册》固化至NAND FLASH。重启单板机，即可观察到开机LOGO显示已关闭。
