4.3.6 PLP测试
SBC-TLT153单板机已板载PLP掉电延时保护电路，支持掉电保护功能。执行如下命令，运行plp.py脚本。该脚本通过GPIO监控外部电源状态，当检测到外部电源关闭时将自动保存系统数据并安全关机，防止数据丢失。
备注：在运行脚本前，请确保为PLP掉电延时保护电路的电容进行充分充电操作。充电用时预计5分钟左右。
Target# python3 /usr/bin/plp.py

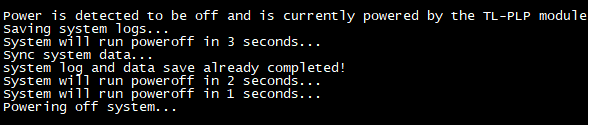

将单板机电源关闭，PLP掉电延时保护电路将自动为单板机供电。与此同时，系统检测到单板机电源关闭后，开始执行数据保存操作，最后关闭PLP掉电延时保护电路电源输出。
4.3.7 BUZZER测试
SBC-TLT153单板机已板载蜂鸣器电路，支持蜂鸣器鸣响功能。执行如下命令，通过GPIO启动和停止蜂鸣器鸣响。
Target# echo 128 > /sys/class/gpio/export //导出GPIO引脚128
Target# echo out > /sys/class/gpio/gpio128/direction //设置GPIO128为输出模式
Target# echo 1 > /sys/class/gpio/gpio128/value //启动蜂鸣器鸣响
Target# echo 0 > /sys/class/gpio/gpio128/value //停止蜂鸣器鸣响
4.3.8 4G模块测试
本小节演示单板机4G模块的通信功能，使用的4G模块型号为：移远EC200ACNGA-N06-MN0CA（3.8V供电）。
备注：案例已进行全网通测试，均测试通过。

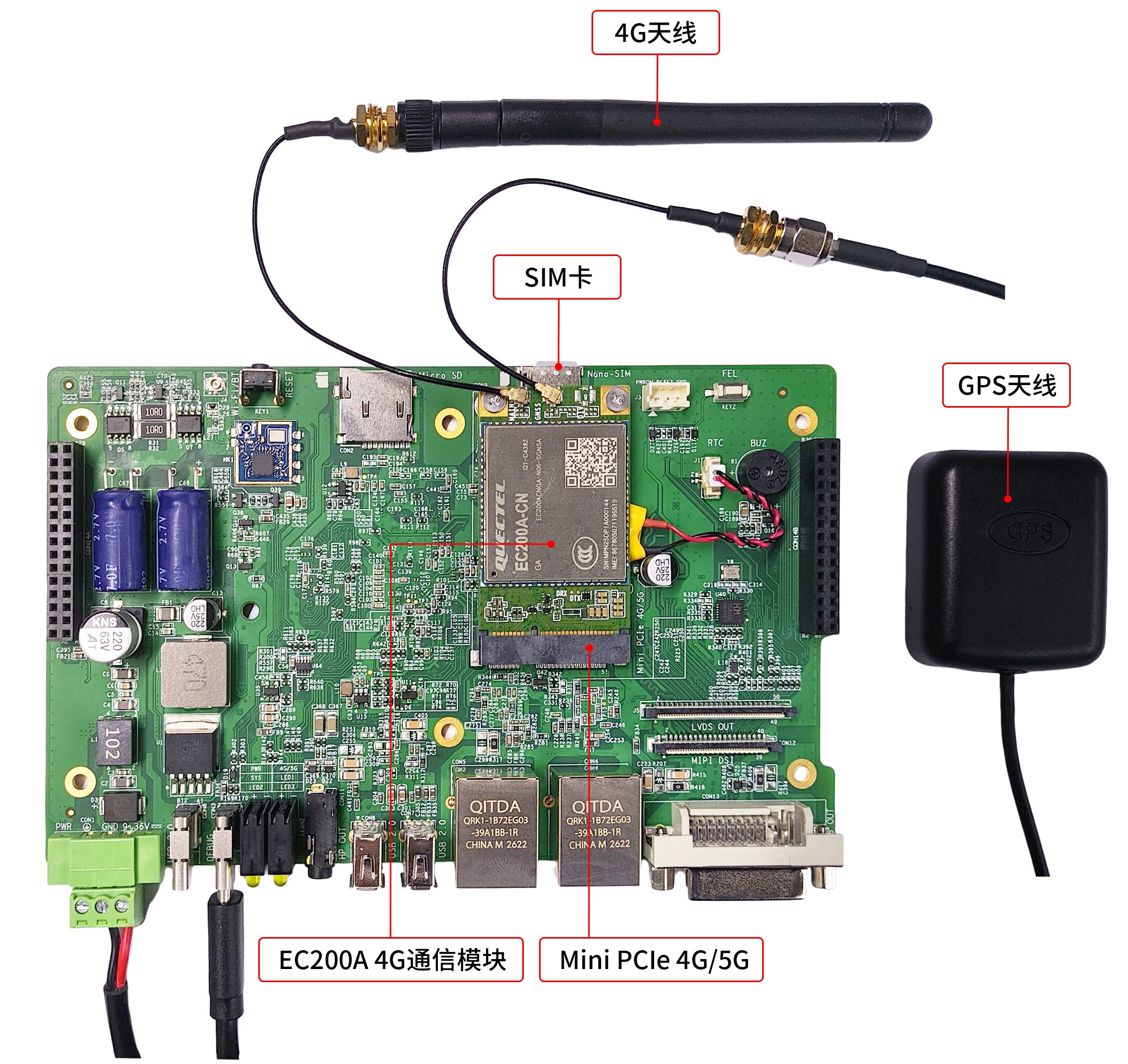

请将功能正常的SIM卡（缺口方向朝内）插至单板机Nano-SIM卡槽，将4G模块正确安装至单板机Mini PCIe 4G/5G(CON6)插槽，同时将天线连接至4G模块的MAIN接口，将GPS天线连接至4G模块的GNSS接口，如下图所示。
图59
请按照4G模块自身的供电需求进行供电，即选择Mini PCIe 4G/5G接口输出3.8V还是3.3V电压，否则将导致模块出现损坏等问题。

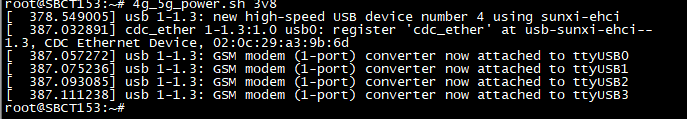

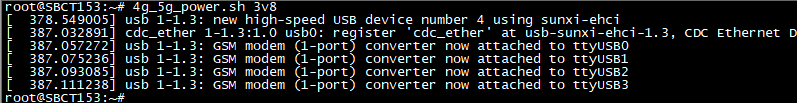

单板机上电，进入文件系统。执行如下命令，运行4g_5g_power.sh脚本使能4G模块。
Target# 4g_5g_power.sh 3v8
备注：若使用3.3V供电的4G模块，请将命令中的"3v8"修改为"3v3"。

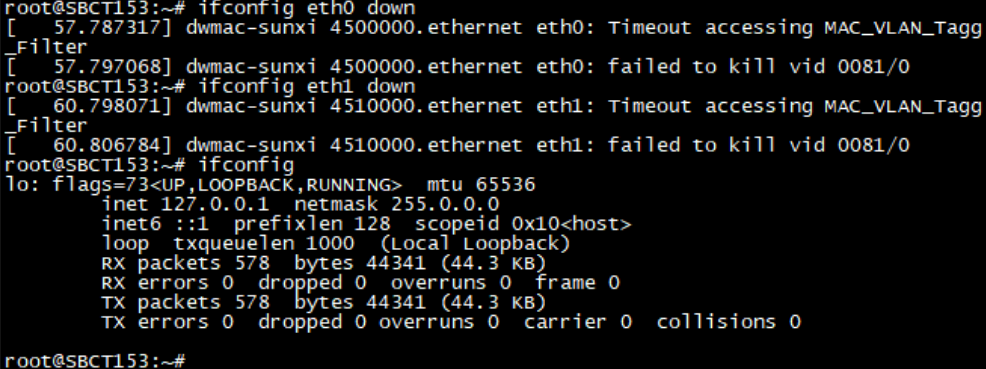

单板机启动，进入单板机系统执行如下命令关闭其他网络，仅保留4G模块网络设备。
Target# ifconfig eth0 down
Target# ifconfig eth1 down
Target# ifconfig

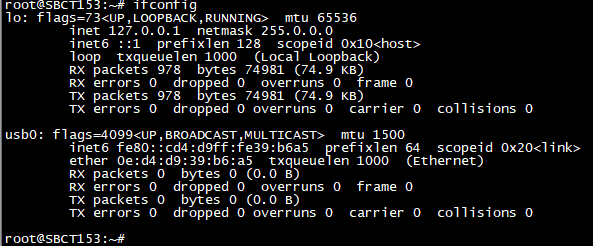

若无usb0网络节点生成，需手动开启使能网络功能。
Target# ifconfig usb0 up
Target# ifconfig
执行如下命令进行拨号，按"Ctrl + \"退出。

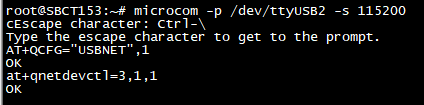

Target# microcom -p /dev/ttyUSB2 -s 115200
AT+QCFG="USBNET",1
at+qnetdevctl=3,1,1
备注：ttyUSB2为操作的device。
执行完成返回"OK"，表示配置成功，此配置仅需设置一次。重启评估板即可生成usb0节点。
（1）网络功能测试
执行如下命令测试网络功能是否正常。

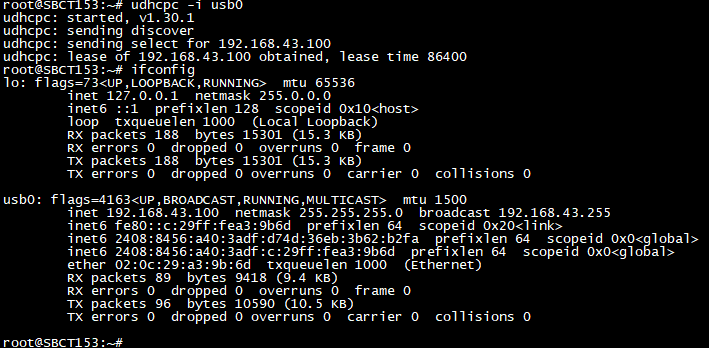

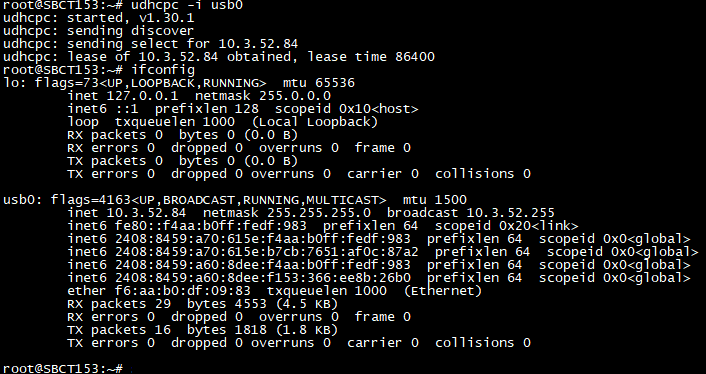

Target# udhcpc -i usb0 //打开usb0网络节点
Target# ifconfig

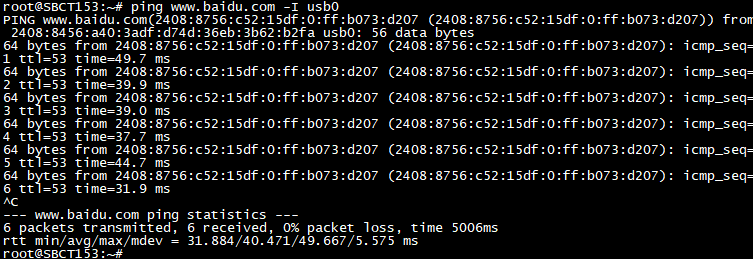

Target# ping www.baidu.com -I usb0
（2）短信功能测试
测试命令：send_sms
命令说明：为4G模块设备节点。为发送短信目标手机号。为短信发送内容，短信内容字符之间不可有空格，否则会提示错误。
程序说明：设置短信发送模式，并发送短信内容。

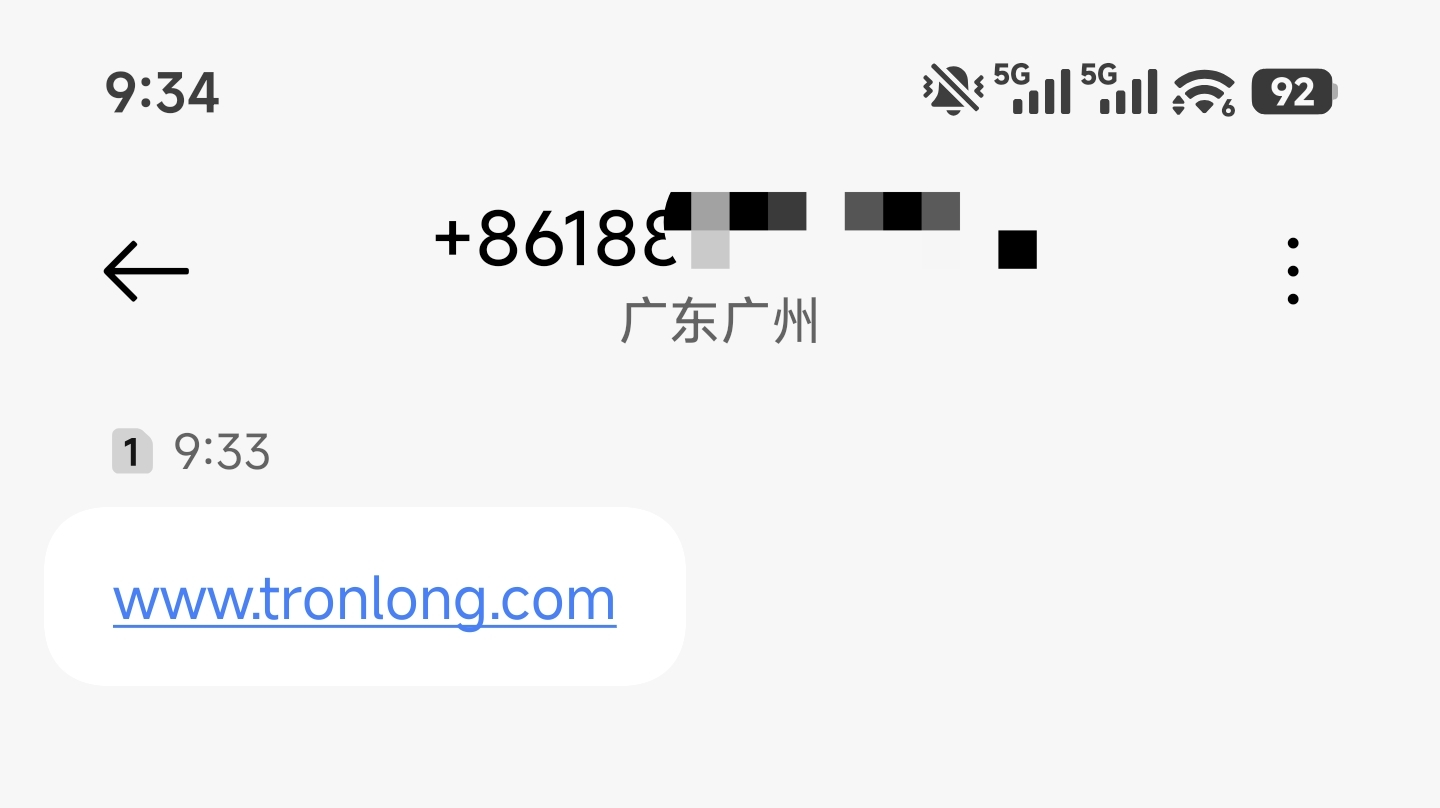

进入单板机系统，执行如下命令测试短信功能是否正常。
备注：本次使用的执行文件已固化至系统，在单板机系统任意目录均可执行如下命令。

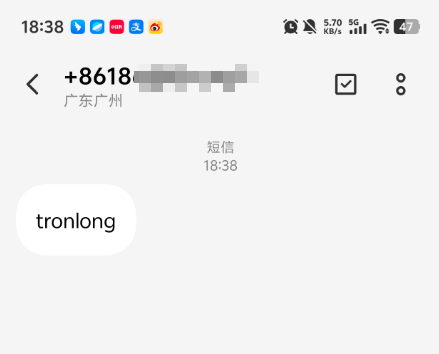

Target# send_sms /dev/ttyUSB2 150******** www.tronlong.com
（3）通话功能测试
测试命令：phone_call
命令说明：为4G模块设备节点。为拨打目标手机号。
程序说明：拨打目标电话。

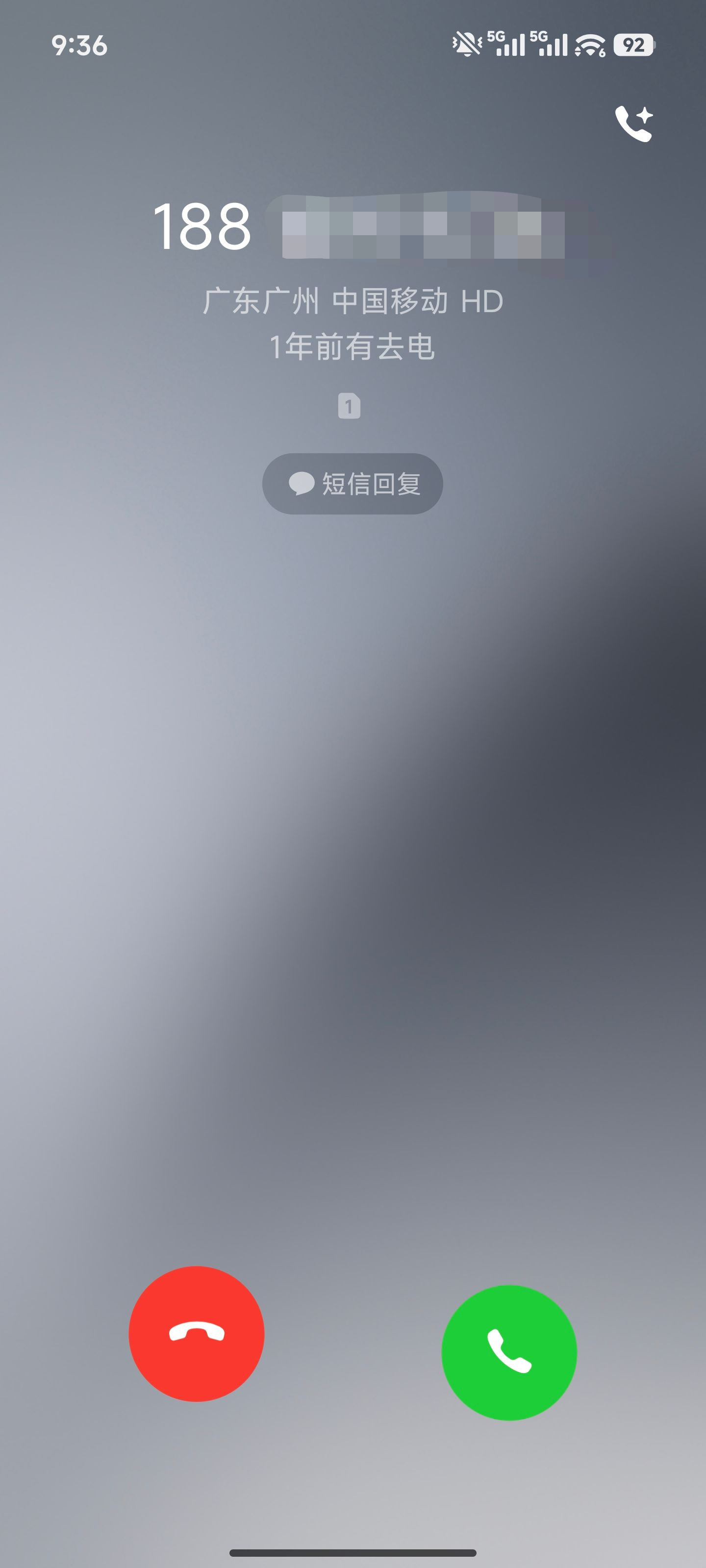

进入单板机系统，执行如下命令测试通话功能是否正常。
Target# phone_call /dev/ttyUSB2 1500*******
（4）GPS定位功能测试
测试命令：get_location
命令说明：为设备节点，以"ls /dev/ttyUSB*"命令查看结果为准，重启单板机后可能会变化。为等待返回经纬度信息的时间（单位为分钟）。
程序说明：通过GPS天线获取经纬度信息，并打印结果。
进入单板机系统，执行如下命令测试GPS定位功能是否正常。

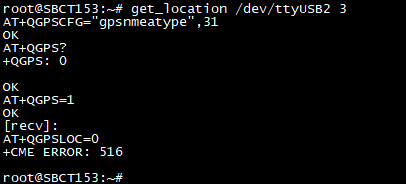

Target# get_location /dev/ttyUSB2 3
获取经纬度需等待几分钟时间，若获取失败、超时，请检查天线是否接好，并确保处于开阔场地进行测试。

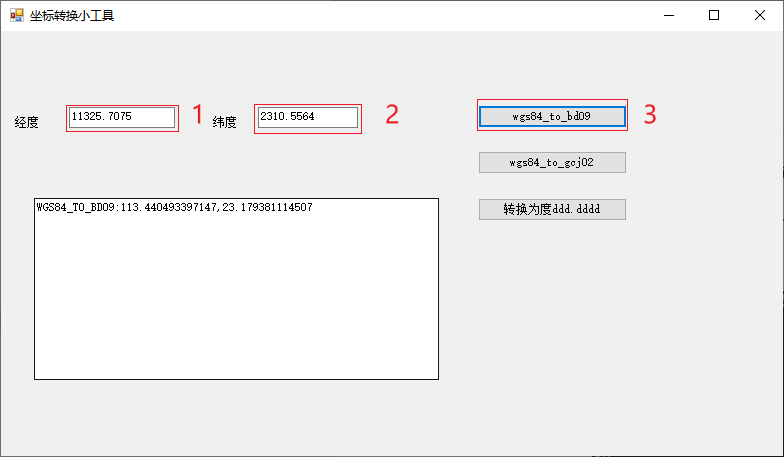

将获取到的经纬度信息使用坐标转换小工具可获取当前位置经纬度，该工具位于产品资料“4-软件资料\Tools\Windows\GNSS坐标转换小工具.exe”。

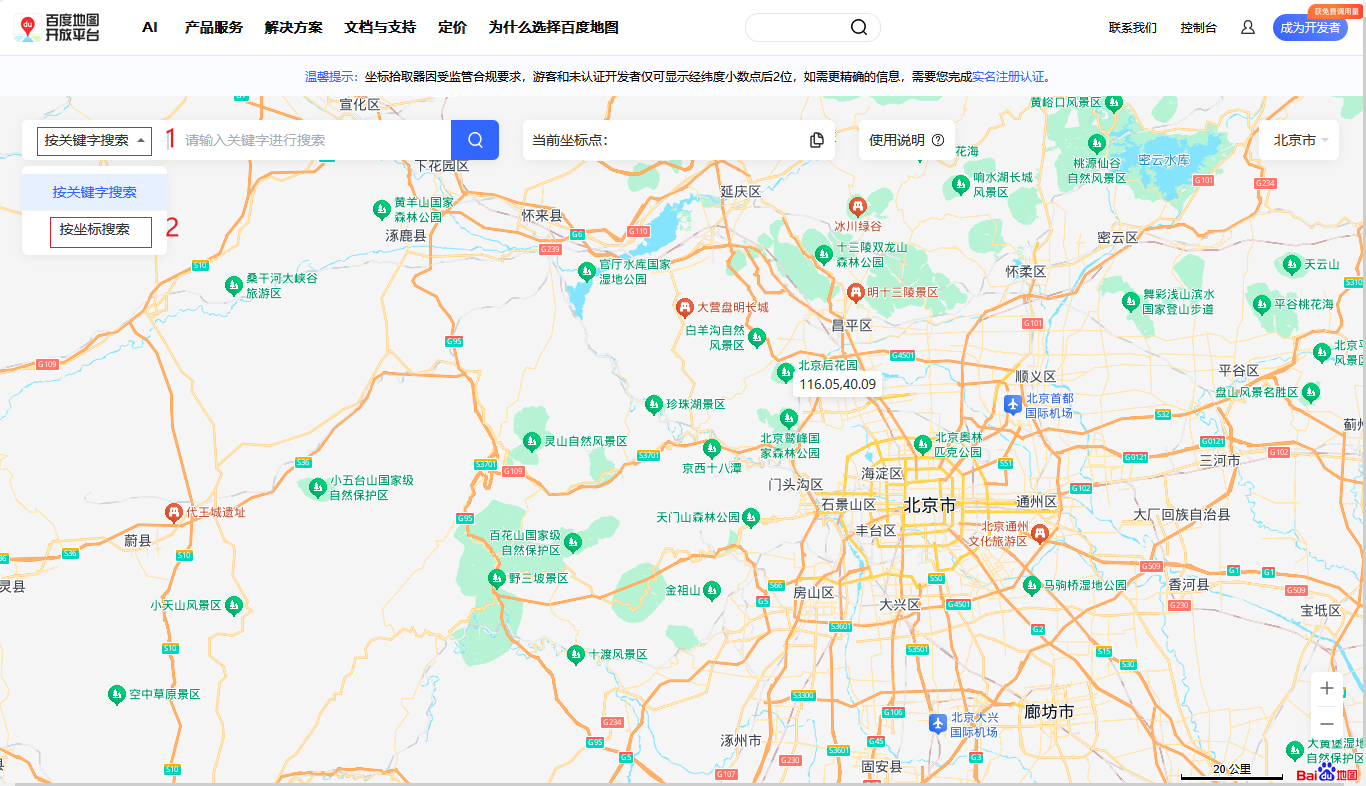

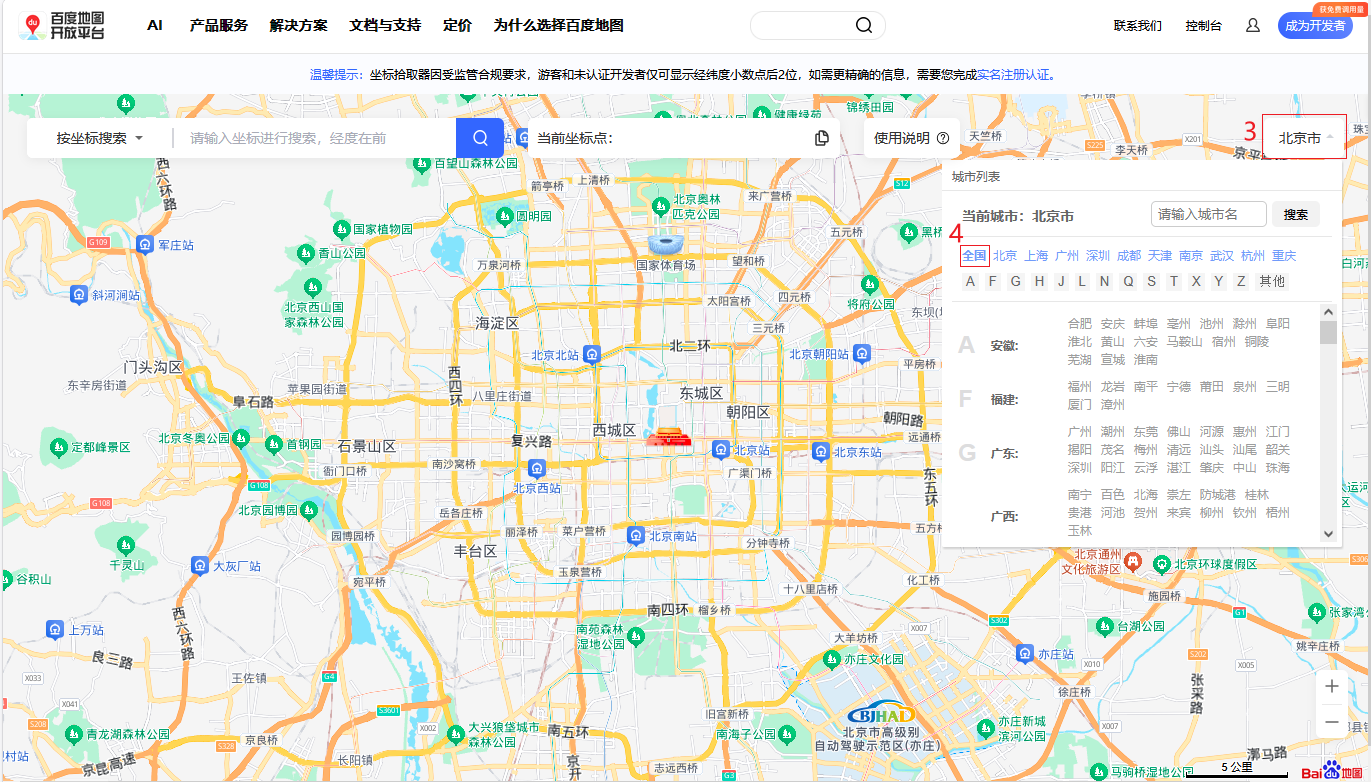

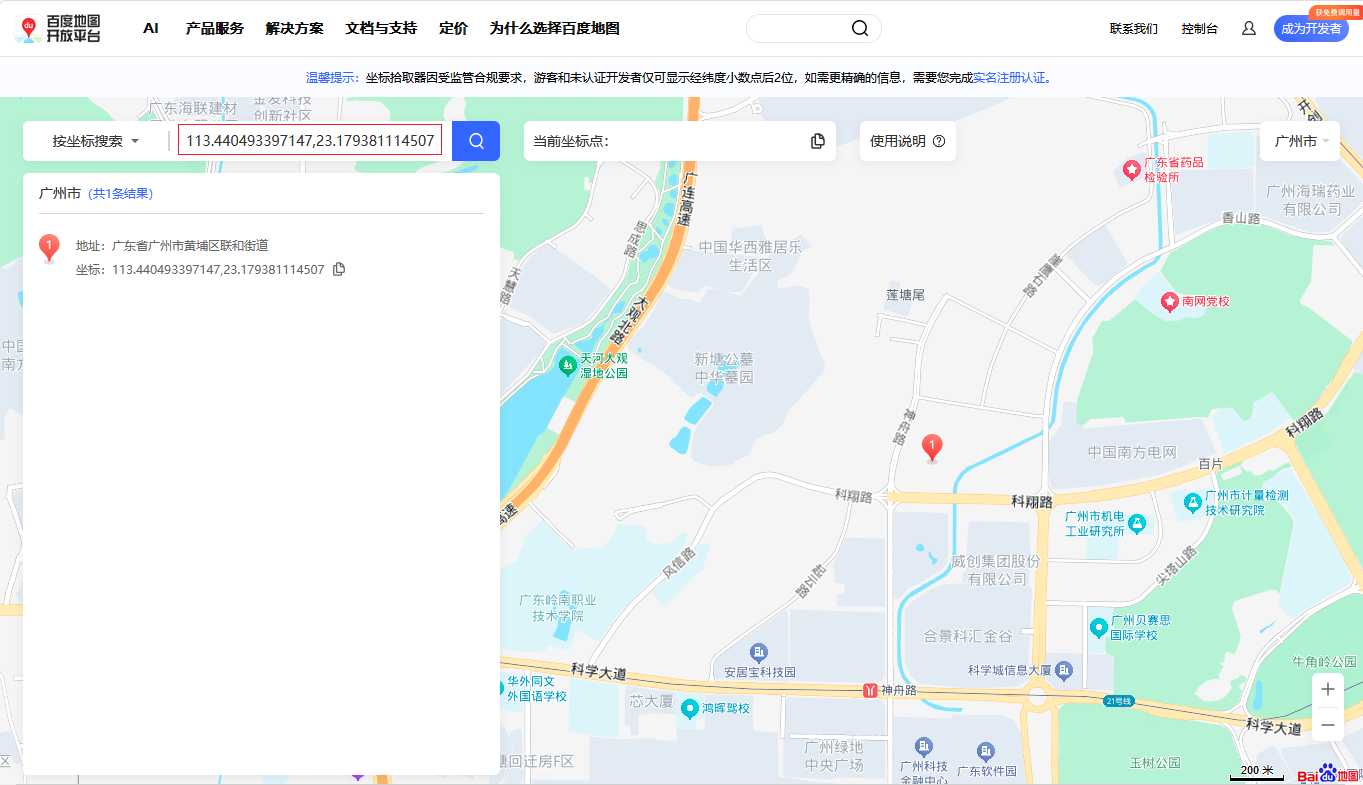

打开百度地图-坐标拾取器(百度地图-坐标拾取器)，将“按关键字搜索”修改为“按坐标搜索”，再将地图范围由“北京市”修改为“全国”。
将通过坐标转换小工具获取到的当前位置经纬度输入搜索框中，点击图标，即可获取当前定位。
备注：输入经纬度时，请注意经度在前。
4.3.95G模块测试
本章节演示单板机5G模块的通信功能，使用的5G模块型号为：移远RG200UCNV1-D10-MN0AA（3.8V供电）。
备注：案例已进行全网通测试，均测试通过。

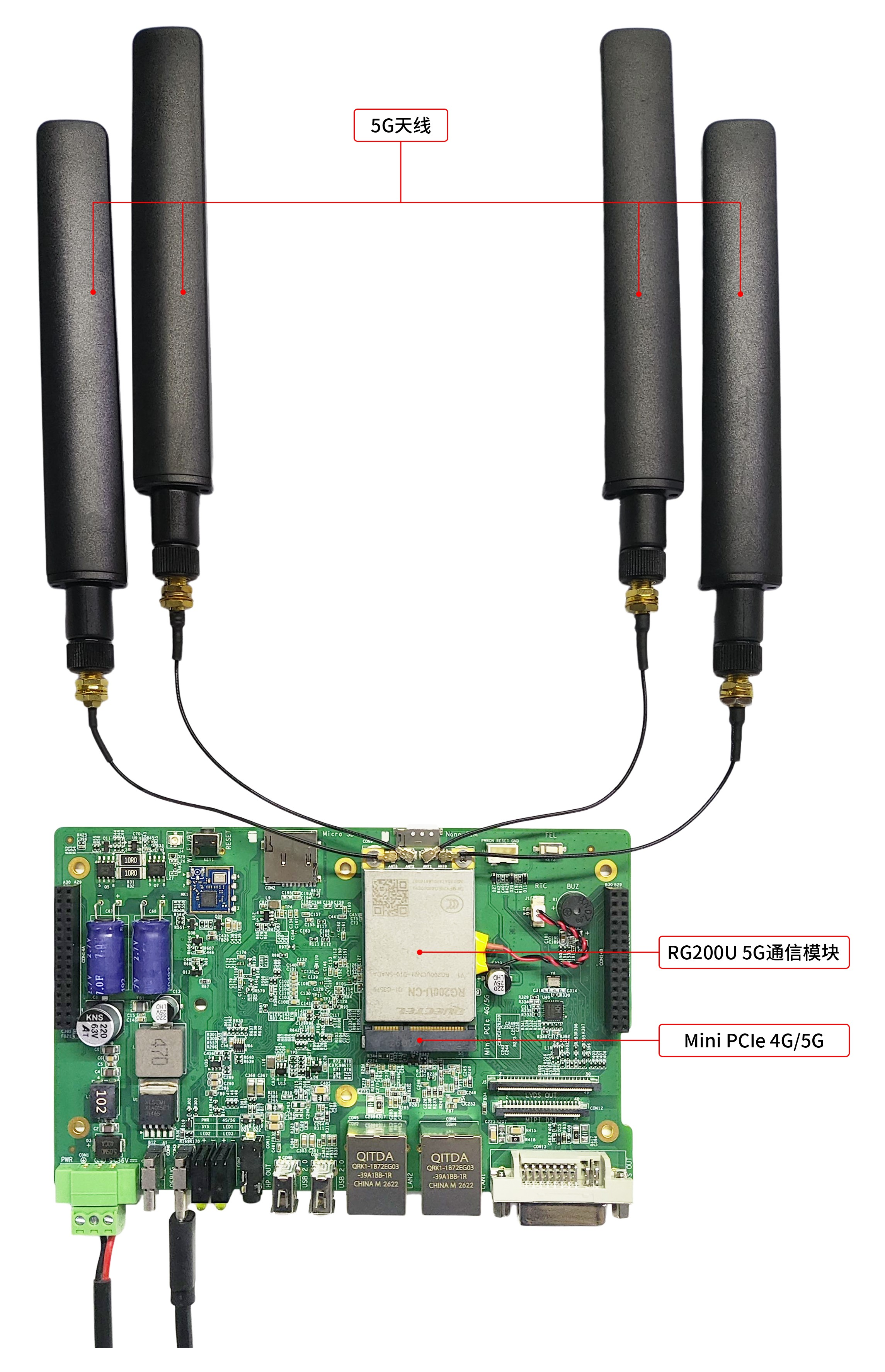

请将功能正常的SIM卡（缺口方向朝内）插至单板机Nano-SIM卡槽，将5G模块正确安装至单板机Mini PCIe 4G/5G插槽，同时将5G全向高增益专业天线连接至5G模块的ANT0、ANT1、ANT2、ANT3接口，如下图所示。
单板机上电，进入文件系统。执行如下命令，运行4g_5g_power.sh脚本使能5G模块电源并解除5G模块的复位，解除复位后，4G/5G LED处于闪烁状态。
Target# 4g_5g_power.sh 3v8
备注：若使用3.3V供电的5G模块，请将命令中的"3v8"修改为"3v3"。
评估板启动，进入评估板文件系统执行如下命令关闭其他网络，仅保留5G模块网络设备。

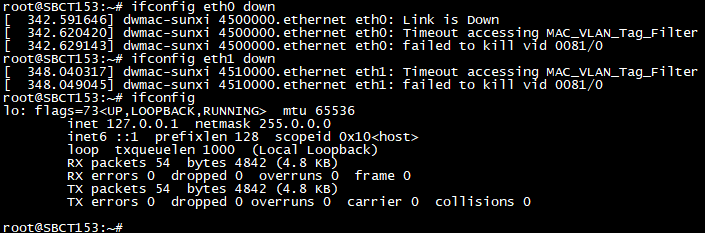

Target# ifconfig eth0 down
Target# ifconfig eth1 down
Target# ifconfig
若无usb0网络节点生成，需手动开启使能网络功能。

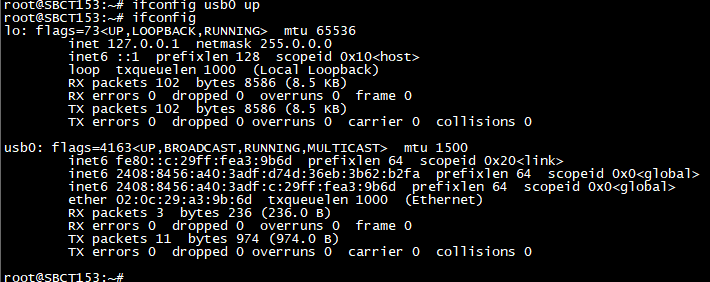

Target# ifconfig usb0 up
Target# ifconfig
执行如下命令进行拨号。按"Ctrl + \"退出。

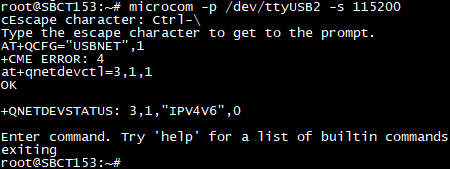

Target#microcom -p /dev/ttyUSB2 -s 115200
AT+QCFG="USBNET",1
at+qnetdevctl=3,1,1
备注：ttyUSB2为操作的device。
执行如下命令，重新获取动态IP，查看网络节点。
Target# udhcpc -i usb0
Target# ifconfig
（1）网络功能测试
执行如下命令测试网络功能是否正常。

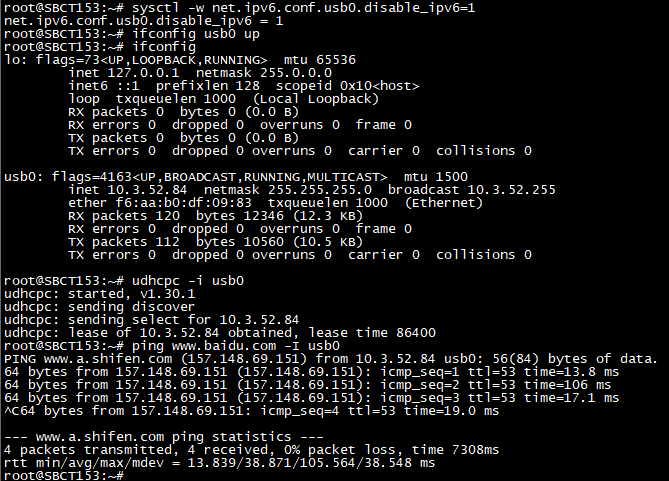

Target# sysctl -w net.ipv6.conf.usb0.disable_ipv6=1
Target# ifconfig usb0 up
Target# ifconfig
Target# udhcpc -i usb0
Target# ping www.baidu.com -I usb0
（2）短信功能测试
测试命令：rg200u_send_sms
命令说明：为5G模块设备节点。为发送短信目标手机号。为短信发送内容，短信内容字符之间不可有空格，否则会提示错误。
程序说明：设置短信发送模式，并发送短信内容。
进入单板机系统，执行如下命令测试短信功能是否正常。
Target# rg200u_send_sms /dev/ttyUSB2 1500******* tronlong
（3）通话功能测试
测试命令：rg200u_phone_call
命令说明：为5G模块设备节点。为拨打目标手机号。
程序说明：拨打目标电话。
进入单板机系统，执行如下命令测试通话功能是否正常。

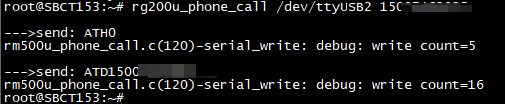

Target# rg200u_phone_call /dev/ttyUSB2 15*********
4.3.10Wi-Fi/BT测试

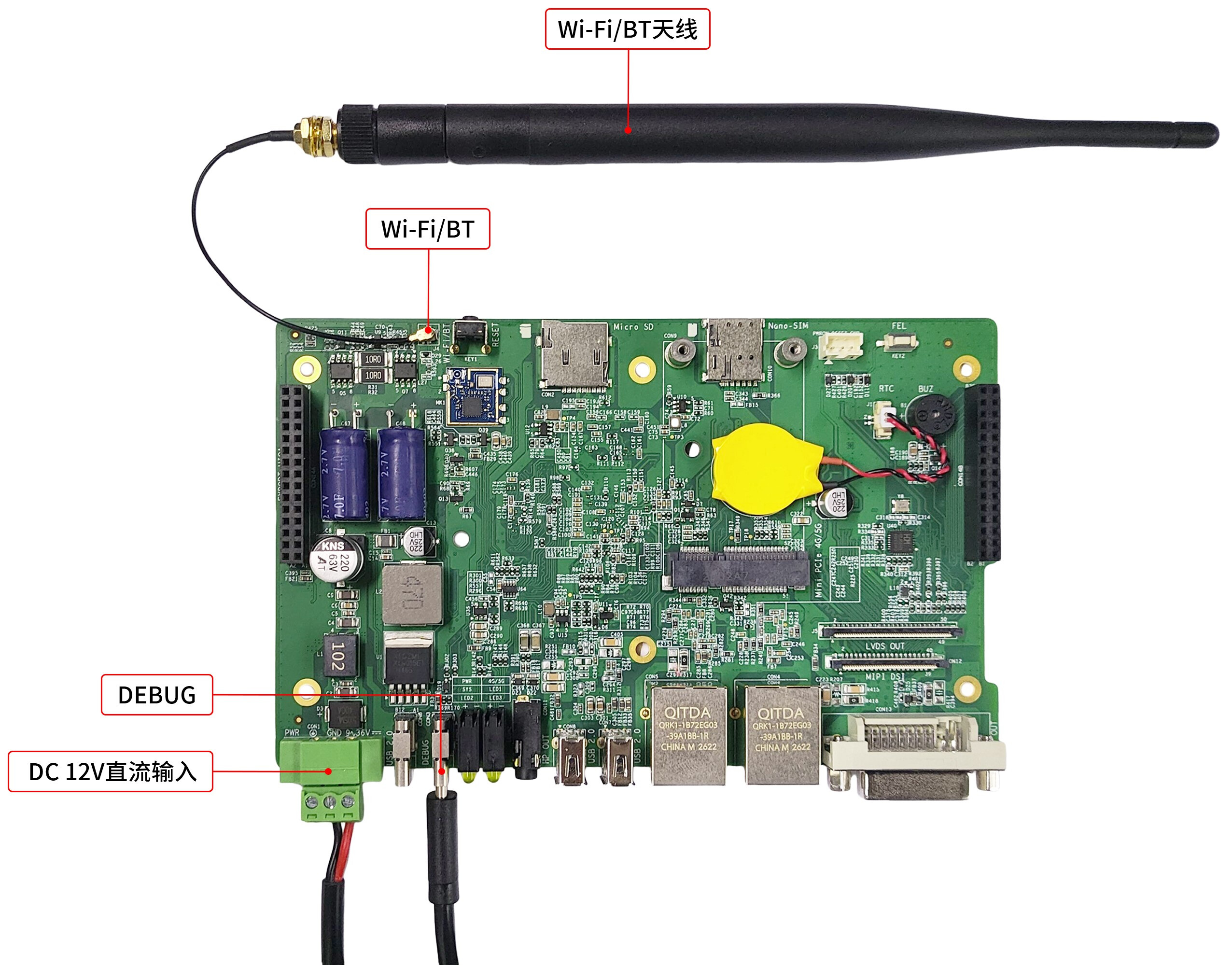

单板机板载Wi-Fi/BT模块型号为：必联电子BL-M35343XU1。请将天线通过IPEX1代转SMA转接线连接至单板机的天线接口(J4)，硬件连接如下图所示。
图87
（1）Wi-Fi STA模式
单板机上电，进入单板机系统，系统已默认加载WIFI驱动。执行如下命令关闭其他网络，仅保留模块网络设备。
Target# ifconfig eth0 down
Target# ifconfig eth1 down

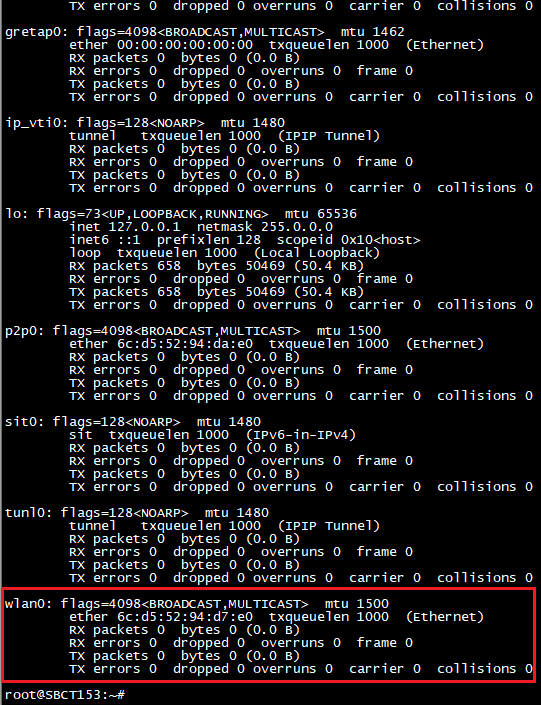

执行如下命令，查看wlan0节点是否有正常生成。

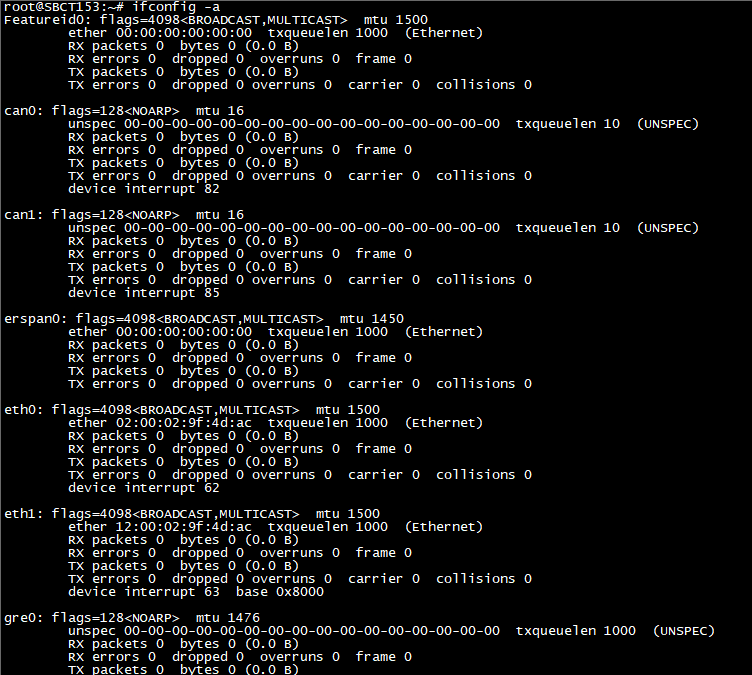

Target# ifconfig -a
执行如下命令，创建STA模式配置文件，删除原文件内容并添加如下内容并保存退出。
Target# vi /etc/wpa_supplicant.conf
