TLT153 开发实操三：TLT153 设备 CAN、FTP 调试工具安装教程

提示安装成功后，可在PC设备管理器中查看到USB转串口驱动，如下图所示。



图 70



图 71



如依然无法正常安装，可使用驱动精灵、鲁大师等第三方软件联网安装USB转串口驱动。如果驱动正常但连接依然失败，请检查USB连接线是否正常。


SecureCRT安装



本章节内容是在上位机Windows安装系统调试工具软件SecureCRT，可根据实际需求选择是否安装此软件。

SecureCRT是一款支持SSH协议的终端仿真软件，可通过串口或网口对单板机系统信息进行查看、对单板机系统进行调试等。


安装软件


解压产品资料的“4-软件资料\Tools\Windows\VanDyke.SecureCRT.zip”压缩包。


64位计算机请双击安装解压目录中的"VanDyke.SecureCRT\x64\scrt725-x64_tt7z.com.exe"安装程序。

32位计算机请双击安装解压目录中的"VanDyke.SecureCRT\x86\scrt725-x86_tt7z.com.exe"安装程序。

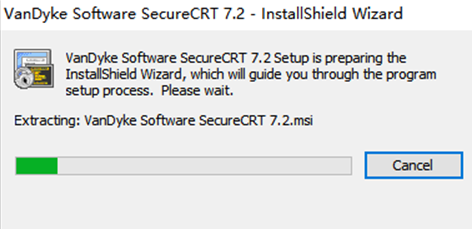

弹出如下解压进度条。



图 72



解压完成后，弹出如下安装界面。



图 73



点击Next，弹出如下对话框。



图 74

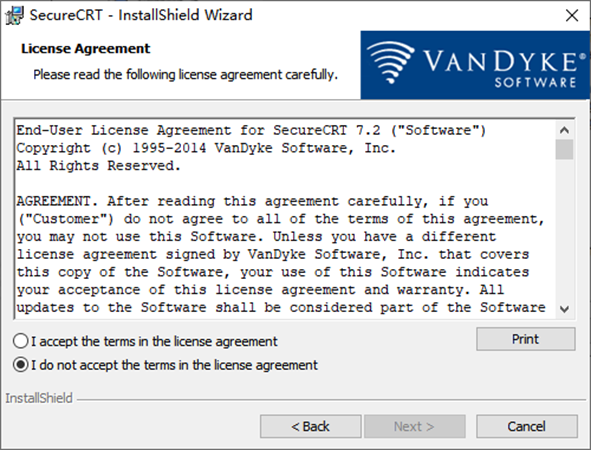

点击第一个"I accept the terms in the license agreement"选项，同意安装协议，然后点击Next，弹出如下对话框。



图 75



点击第一个"Common profile(affects all users)"选项，然后点击Next，弹出如下对话框。



图 76



点击Custom选项，然后点击Next，弹出如下安装路径。



图 77



点击"Change…"选项，选择SecureCRT的安装路径（推荐使用英文安装路径），然后点击Next，弹出如下对话框。



图 78



勾选"Create a program group for SecureCRT"、"Add a desktop shortcut for SecureCRT"选项，然后点击Next，弹出如下界面。



图 79

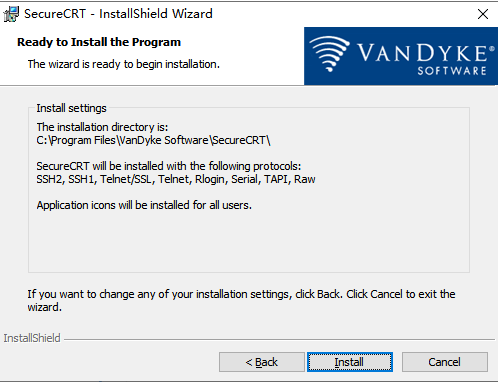

点击Install，弹出如下进度条。



图 80



安装过程持续约1min，安装完成后弹出界面。



图 81



点击Finish即可完成安装。完成后，需输入License序列号方可正常使用，请自行购买License。

串口连接设置

如下步骤适用于串口调试方式。

打开SecureCRT，点击"File -> Quick Connect…"，进入连接配置界面。或直接点击"Quick Connect"快捷按钮，如下图所示。



图 82



图 83

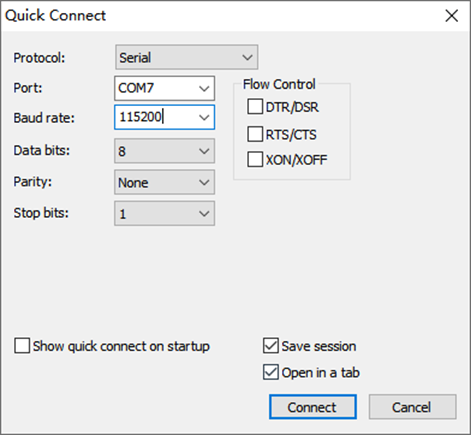

在弹出对话框中，配置串口连接方式。Protocol选择Serial，Port选择相应COM口，手动输入波特率为115200，其他参数默认不变，最后点击Connect连接，如下图所示。

备注：COM口编号需要在Windows设备管理器“端口（COM和LPT）”处查看。



图 84



字符编码设置


为了保证系统调试工具支持中文显示，避免出现中文乱码，请进行如下字符编码设置。

依次点击"Options -> Session Options… -> Appearance"，Character encoding选择UTF-8，点击OK保存即可。


图 85



图 86



CAN调试工具GCAN Tools安装



本章节内容是在上位机Windows系统安装CAN接口调试工具GCAN Tools。GCANTools软件是基于广成科技CAN分析仪硬件的软件程序，可以运行在安装CAN分析仪硬件的计算机上，同时能够处理11位标识符模式（CAN2.0A协议）和29位标识符模式（CAN2.0B协议）的CAN报文。


GCAN Tools软件安装包已集成驱动安装程序，安装完成GCAN Tools软件后，会自动进入设备驱动程序安装。适用安装环境：Windows 7 64bit、Windows 10 64bit。

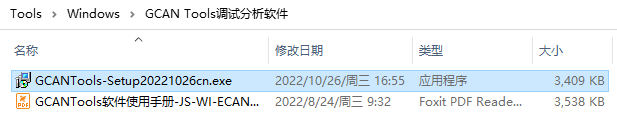

解压产品资料“4-软件资料\Tools\Windows\GCAN Tools调试分析软件.rar”压缩包，再双击解压目录中的GCANTools-Setup20221026cn.exe，安装CAN接口调试工具GCAN Tools。



图 87



弹出安装向导，如下图所示。点击“下一步(N)”继续安装程序。



图 88



在弹出对话框中选择软件安装路径，如下图所示。默认安装在C盘目录下，点击“下一步(N)”。



图 89



弹出如下界面创建快捷方式，点击“下一步(N)”。



图 90



进入如下安装界面，点击“安装(I)”。



图 91



弹出如下软件驱动安装界面，点击“下一步(N)”开始安装，如下图所示。



图 92

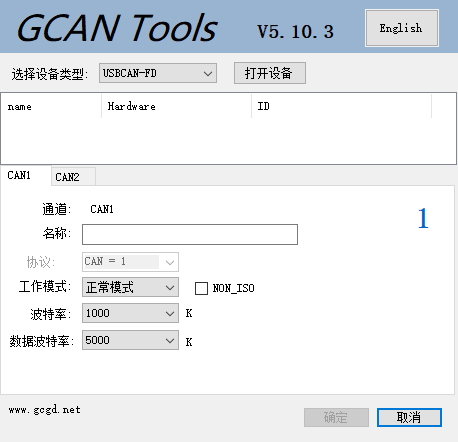

弹出如下界面，点击“完成”，如下图所示。然后退出安装向导，安装完成。



图 93



图 94



图 95



FileZilla安装



本章节内容是在上位机Windows安装文件传输工具FileZilla的客户端版本，请根据实际需求选择是否安装此软件。


FileZilla是一款开源的跨平台文件传输工具，支持FTP、SFTP和FTPS协议，可通过网络连接单板机实现文件上传下载、目录管理、远程文件编辑等功能。

双击产品资料“4-软件资料\Tools\Windows\FileZilla_3.69.1.exe”安装程序，安装FTP客户端工具FileZilla。

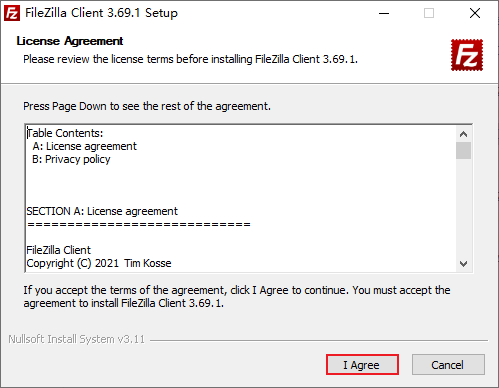

运行FileZilla安装程序，点击"I Agree"。



图 96

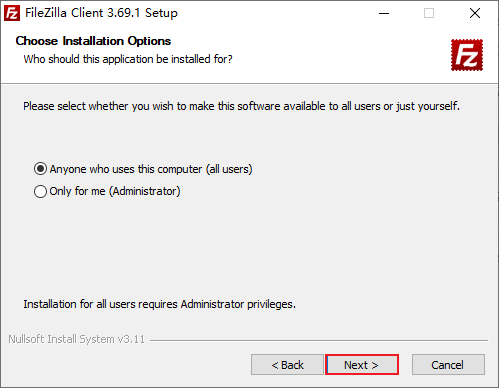

直接点击Next。



图 97

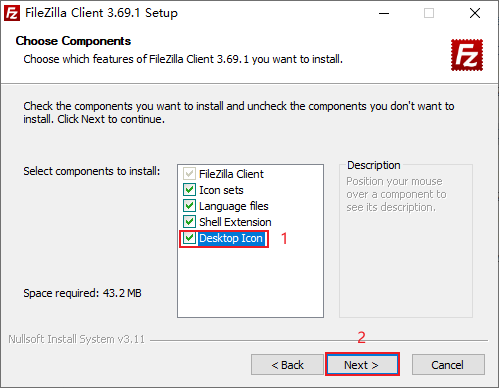

勾选"DeskTop Icon"创建桌面图标，点击Next。



图 98

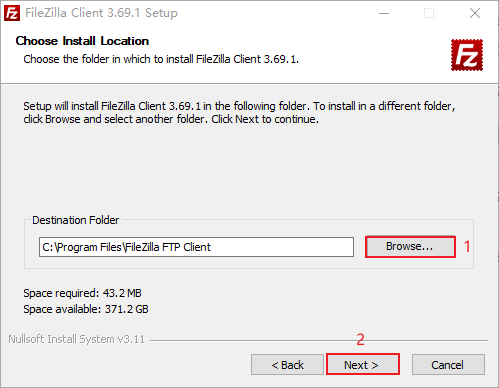

点击Browse，根据实际情况更改安装路径（推荐使用英文安装路径），然后点击Next。



图 99

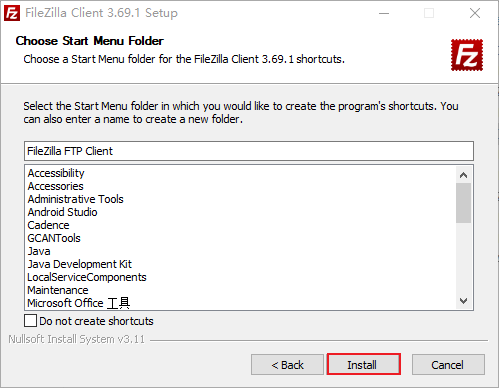

直接点击Install。



图 100

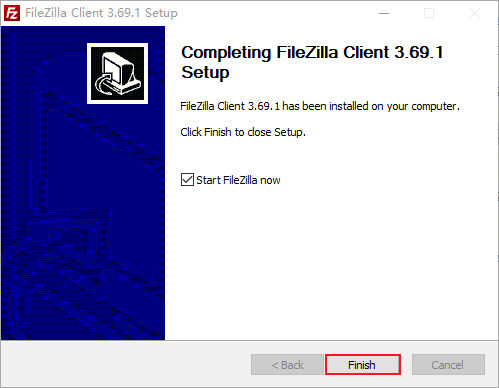

点击Finish，安装成功。



图 101
