解锁 TL182X 算力卡：20TOPS 算力 RK1828 大模型部署全实操（一）
前言
本文基于TL3588-EVM评估板（4GByte DDR、32GByte eMMC配置），演示TL182X评估套件（型号：TL1828-A1.1、TL1828-M-A1.1）的测试方法。
开发环境
Windows开发环境：Windows 7 64bit、Windows 10 64bit
Linux开发环境：VMware16.2.5、Ubuntu22.04.5 64bit
评估板系统版本：Ubuntu20.04/Ubuntu22.04、Linux-5.10.209/Linux-6.1.141、U-Boot-2017.09
LinuxSDK：LinuxSDK-[版本号]（基于rk3588_linux_release_v1.5.0/rk3588_linux6.1_release_v1.4.0）

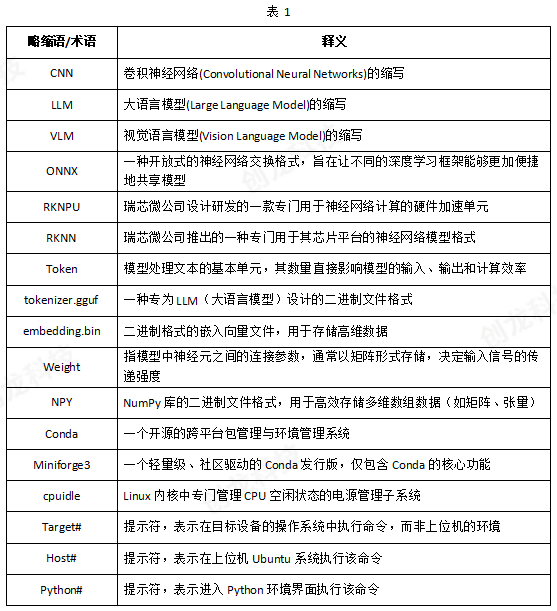

术语表
为便于阅读，下表对文档出现的关键术语进行解释；对于广泛认同释义的术语，在此不做注释。
注意事项
（1）无特殊说明情况下，本文默认使用USB TO UART2作为调试串口，使用系统启动卡（Micro SD方式）启动系统，通过路由器与PC机进行网络连接，请确保PC机、Ubuntu系统可正常访问互联网。

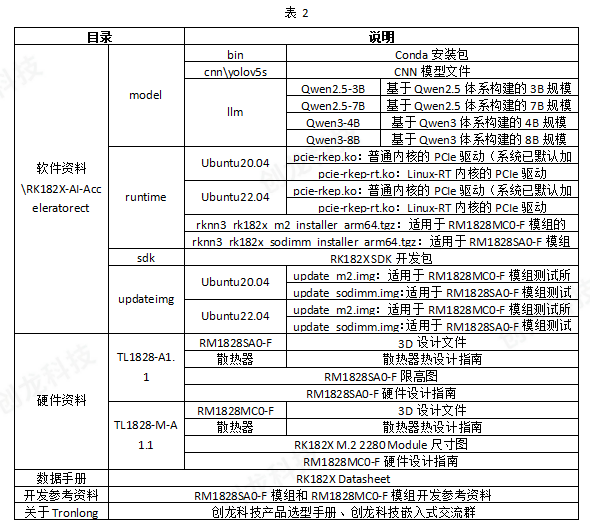

（2）我司提供的产品资料目录具体说明如下。
一、算力卡简介
TL182X评估套件基于瑞芯微RK1828算力协处理器设计，算力高达20TOPS@INT8，由RK1828算力卡模组和转接板组成。RK1828算力卡模组有SODIMM金手指（型号：RM1828SA0-F）、M.2 Key B-M金手指（型号：RM1828MC0-F）两种连接方式，均可通过PCIe 2.1金手指接口的转接板连接创龙科技RK3588等评估板使用，方便用户快速进行产品方案评估与技术预研。
具备如下特点：
（1）集成高算力NPU、3x RISC-V核心。
（2）支持INT4/INT8/INT16/FP8/FP16/BF16混合精度运算，最大算力20TOPS(INT8)。
（3）内嵌高带宽DRAM，容量高达5GByte。
（4）支持TensorFlow、MXNet、PyTorch、Caffe、ONNX等主流框架网络模型。
TL1828-A1.1由RM1828SA0-F模组（含散热器）和转接板组成，模组尺寸为69.6*45*20.67mm，重量约为76g。
TL1828-M-A1.1由RM1828MC0-F模组（含散热器）和转接板组成，模组尺寸为81*25*21.75mm，重量约为53g。
备注：如需基于TL182X评估套件设计底板，可查看产品资料“硬件资料\xxx\”目录下的硬件设计指南。

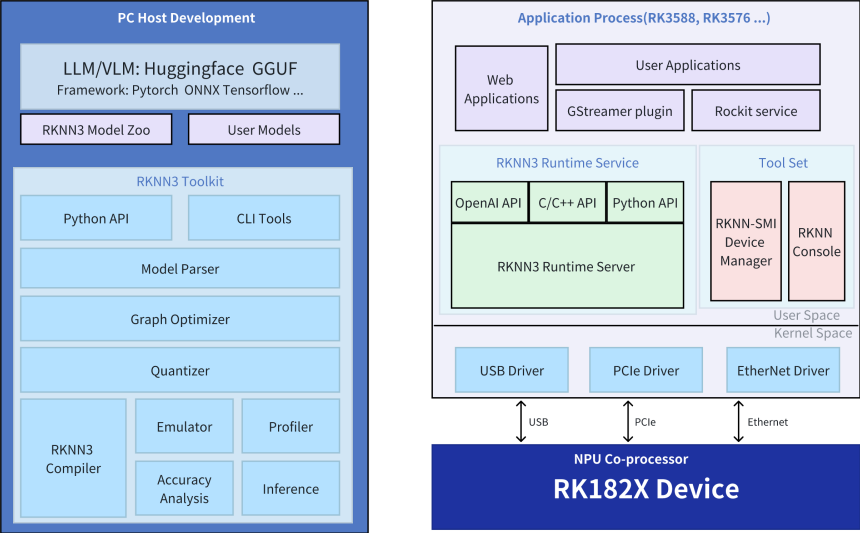

1.1软件框架和工具
图 1
（1）PC端开发环境包含RKNN3 Toolkit，RKNN3 Model Zoo等。
a) RKNN3 Toolkit：是一个软件开发工具包，可将PyTorch、ONNX等深度学习框架训练的模型转换为RKNN格式，支持用户进行模型转换、推理和性能评估；
b) RKNN3 Model Zoo：提供了丰富的模型转换示例，涵盖多种AI模型类型；
（2）板端开发环境包含RKNN3 Runtime，AI应用Examples，工具集合，驱动等。
a) RKNN3 Runtime：模型转换完成后，可在评估板上使用RKNN3 API加载和运行RKNN模型。除RKNN3 API外，还支持通过OpenAI 兼容API调用大语言模型(LLM)；
b) Examples：提供模型应用参考示例；
c) 工具集合：配备了用于调试的RKNN-SMI和RKNN-Console等工具。这些工具能够帮助开发者对模型运行状态进行实时监控和调试；
d) 驱动：提供RK182X PCIe EP驱动，确保评估板与外部设备之间的高速、稳定通信。
1.2开发流程

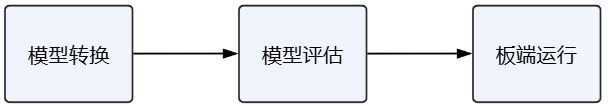

（1）CNN模型开发流程。
（2）LLM模型开发流程。
相关内容可查阅RK182X SDK开发包"rknn/rknn3-runtime/doc"目录下《01_Rockchip_RK182X_Quick_Start_RKNN3_SDK_V1.0.0_CN.pdf》中的“开发流程”章节。同时，我司亦提供相关文档位于产品资料“开发参考资料\rkkn3-runtime\”目录下以供参考。
1.3测试结果汇总
本文档从CNN（卷积神经网络）与LLM（大语言模型）两个维度进行测试，验证我司RK3588评估板适配TL182X评估套件的性能，案例测试结果汇总说明如下表所示。
备注：以下测试基于Ubuntu20.04评估板文件系统完成；经实测，Ubuntu22.04评估板文件系统下的性能测试结果与Ubuntu 20.04接近。

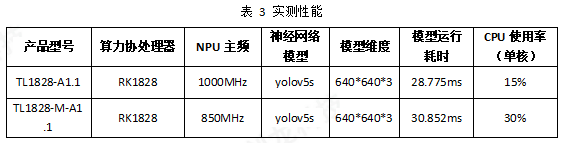

（1）CNN性能
备注：由于RM1828MC0-F模组的散热能力弱于RM1828SA0-F模组，因此官方固件已将RM1828MC0-F模组的NPU最高主频默认限制为850MHz，故其实际测试性能略低于RM1828SA0-F模组。

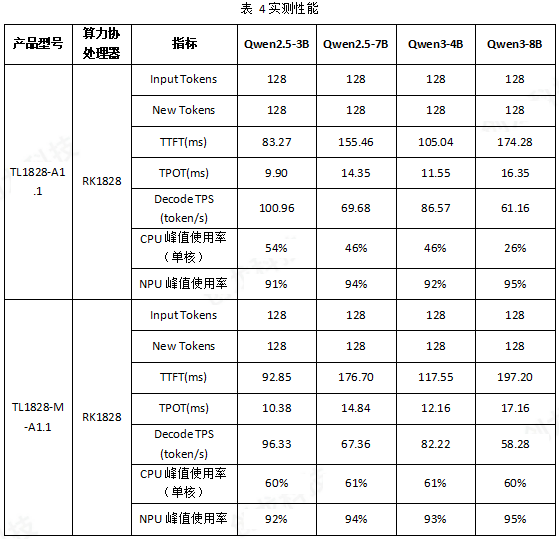

（2）LLM性能
备注：指标参数解释：
a) TTFT：模型生成第一个token所需的时间。
b) TPOT：生成每个输出token所需的平均时间。
C) TPS：模型每秒能生成的token数量。
二、开发环境搭建
请参考我司TL3588-EVM产品资料的《开发环境搭建》安装Ubuntu22.04.5操作系统。
2.1安装RK128X SDK
打开Ubuntu，执行如下命令，创建RK128X工作目录。
Host# mkdir -p /home/tronlong/RK3588/rk182x_sdk

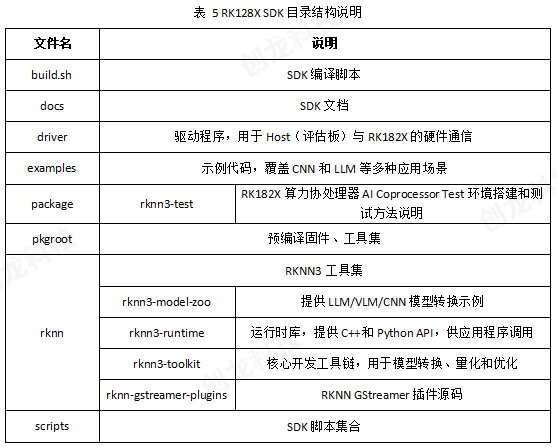

我司已提供官方RK1820_RK1828_AI_SDK_RELEASE_V1.0.0.tar.gz开发包位于案例“软件资料\RK182X-AI-Accelerator\sdk\”目录下。请将SDK开发包拷贝至RK3588工作目录，执行如下命令，将SDK开发包解压至RK3588工作目录。
备注：该SDK包无需编译，可直接使用。

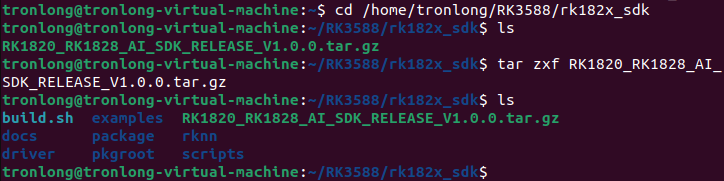

Host# cd /home/tronlong/RK3588/rk182x_sdk
Host# tar zxf RK1820_RK1828_AI_SDK_RELEASE_V1.0.0.tar.gz
2.2安装RKNN3 Toolkit
安装RKNN3 Toolkit前，需确保系统为64位Ubuntu 22.04，且已安装Python 3.10，以满足其运行环境要求。
备注：相关内容可查阅RK182X SDK开发包"rknn/rknn3-toolkit/doc"目录下的参考文档。我司亦提供相关文档位于产品资料“开发参考资料\rknn3-toolkit\”目录下。
（1）安装Python环境
执行如下命令，新建rknn3-toolkit目录。
Host# mkdir rknn3-toolkit
为满足系统对多版本Python环境的兼容需求，推荐采用Miniforge3进行Python环境管理。我司已提供Conda安装包Miniforge3-Linux-x86_64.sh位于产品资料“软件资料\RK182X-AI-Acceleratorect\model\bin\”目录下。请将其拷贝至RK3588工作目录。

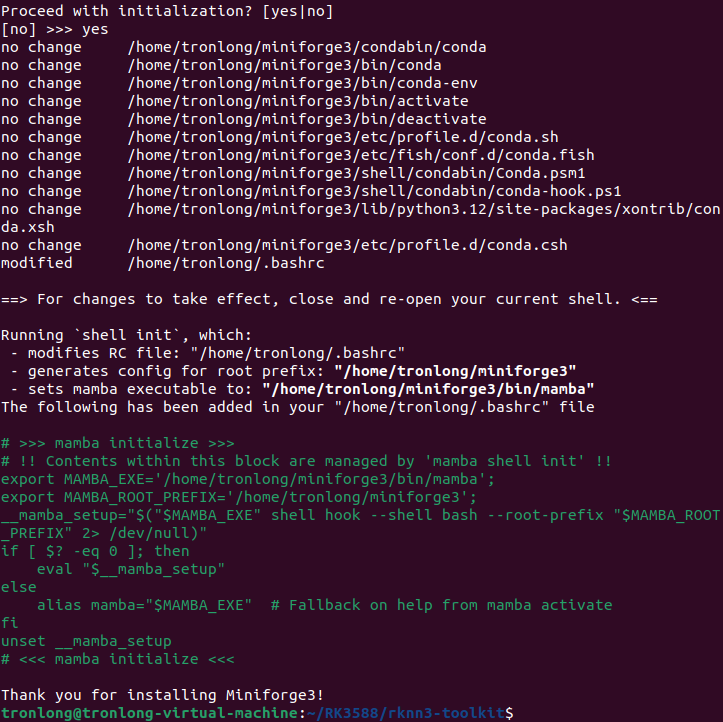

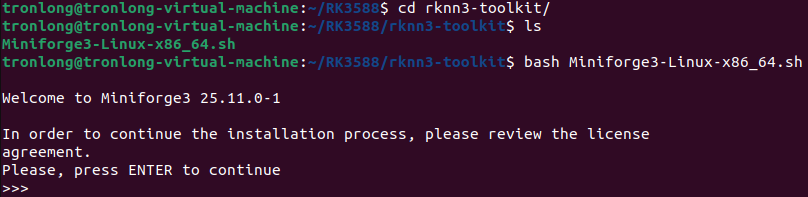

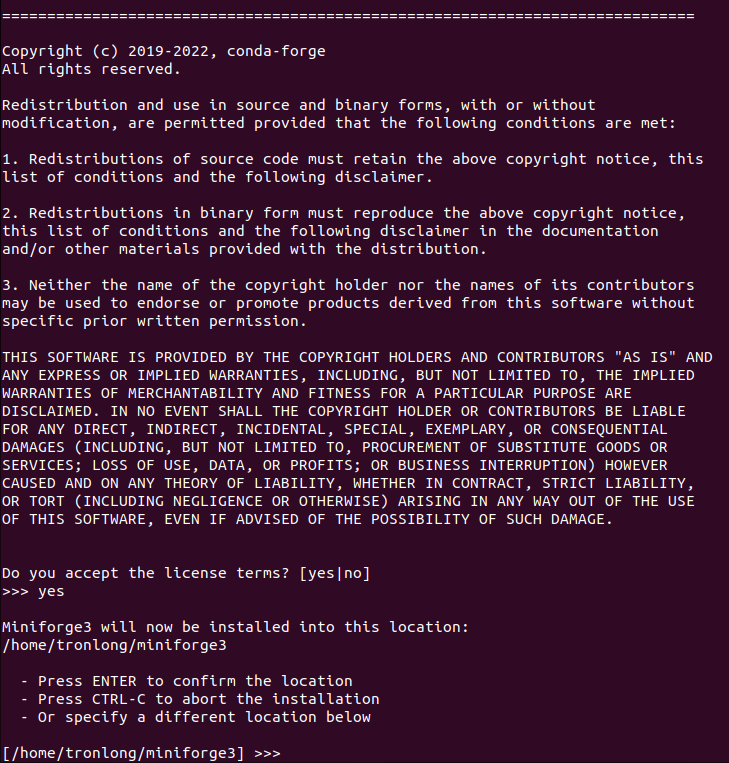

Host# bash Miniforge3-Linux-x86_64.sh
备注：安装过程中请根据终端提示逐步确认操作。

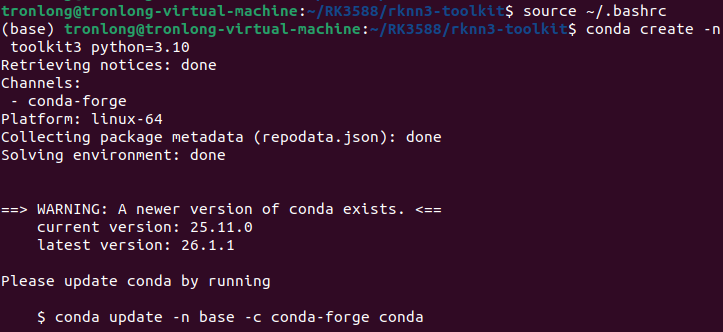

执行如下命令，进入Conda base根环境，创建名为"toolkit3"的Python3.10环境。
备注：环境名可自定义修改。
Host# source ~/.bashrc

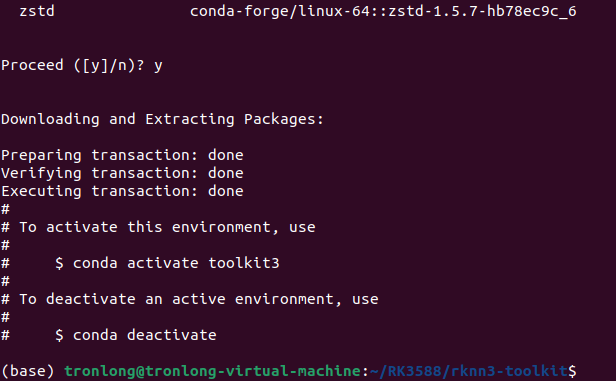

Host# conda create -n toolkit3 python=3.10
执行如下命令，激活"toolkit3"环境
Host# conda activate toolkit3
备注：
a) 如需退出当前虚拟环境，可执行"conda deactivate"命令。
Host# conda deactivate

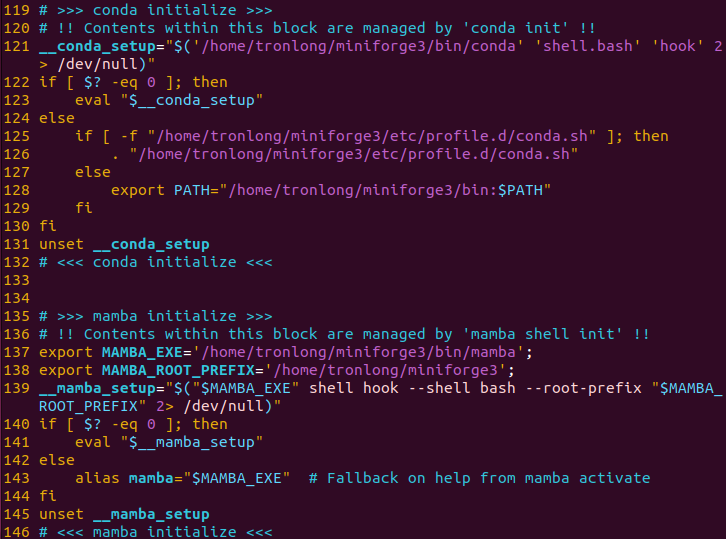

b ) 如需取消终端自动加载conda环境，将"~/.bashrc"以下内容删除或注释即可。
至此，完成Python3.10环境的配置。
（2）安装RKNN3 Toolkit

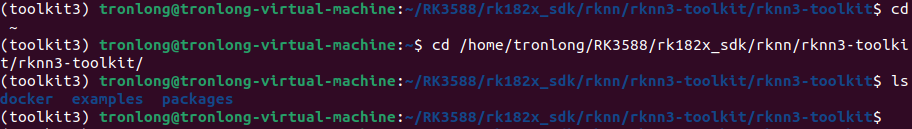

进入rk128x_sdk开发包的"/rknn/rknn3-toolkit/rknn3-toolkit/"目录。
Host# cd /home/tronlong/RK3588/rk182x_sdk/rknn/rknn3-toolkit/rknn3-toolkit/

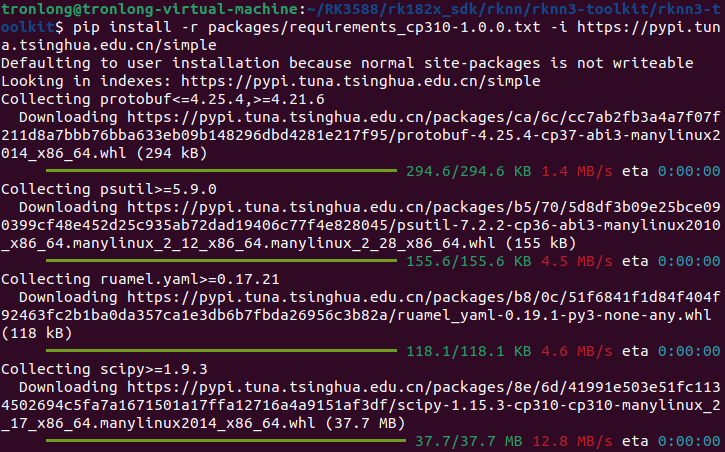

执行如下命令，使用pip工具安装Python依赖库。

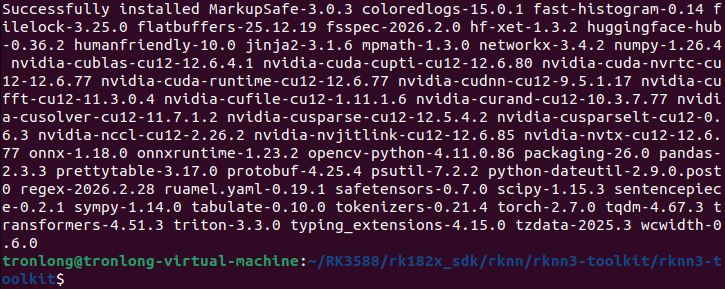

Host# pip install -r packages/requirements_cp310-1.0.0.txt -i https://pypi.tuna.tsinghua.edu.cn/simple
执行如下命令，安装RKNN3 Toolkit工具。

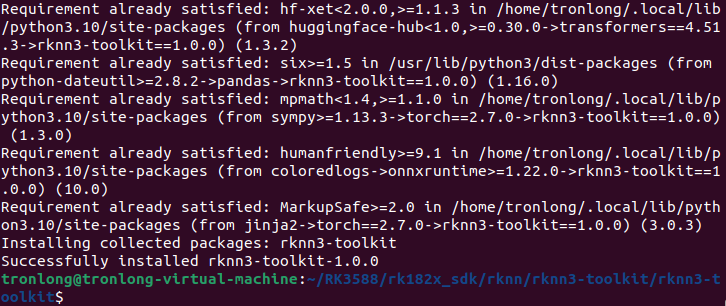

Host# pip install packages/rknn3_toolkit-1.0.0-cp310-cp310-manylinux_2_17_x86_64.manylinux2014_x86_64.whl -i https://pypi.tuna.tsinghua.edu.cn/simple

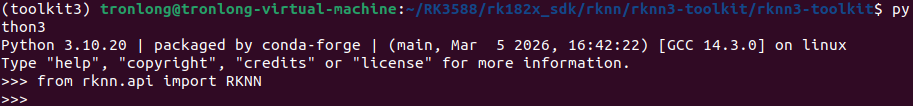

执行如下命令，验证rknn3-toolkit是否安装成功。
Host# python3
Python# from rknn.api import RKNN
若导入RKNN库没有报错，则表示安装成功。
三、模型转换说明
本次以yolov5s模型为例进行演示。请将产品资料“软件资料\RK182X-AI-Acceleratorect\model\cnn\yolov5s\yolov5s_rknn3.onnx”拷贝至上位机Ubuntu任意目录。

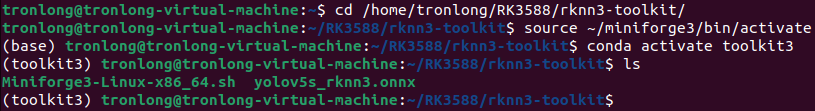

进入文件存放目录，执行如下命令，进入Conda base根环境，并激活"toolkit3"环境。
Host# cd /home/tronlong/RK3588/rknn3-toolkit/
Host# source ~/miniforge3/bin/activate
Host# conda activate toolkit3
瑞芯微官方在rk182x_sdk开发包的"/rknn/rknn3-model-zoo/examples/<案例名>/python"目录下提供了各类模型转换所需的源码文件convert.py。

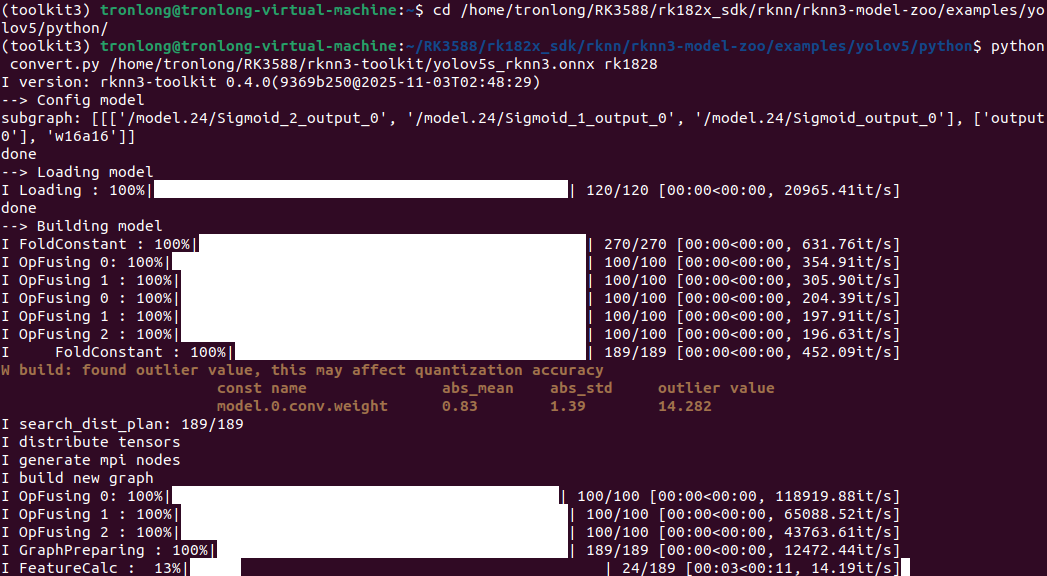

执行如下命令，进入rk182X sdk开发包源码"/rknn/rknn3-model-zoo/examples/yolov5/python/"目录，在该目录下执行convert.py脚本文件，将ONNX模型转换为TL182X兼容的RKNN格式。
Host# cd /home/tronlong/RK3588/rk182x_sdk/rknn/rknn3-model-zoo/examples/yolov5/python/
Host# python convert.py /home/tronlong/RK3588/rknn3-toolkit/yolov5s_rknn3.onnx rk1828
参数解释：
（1）/home/tronlong/RK3588/rknn3-toolkit/yolov5s_rknn3.onnx：ONNX模型存放路径。
（2）rk1828：目标平台。

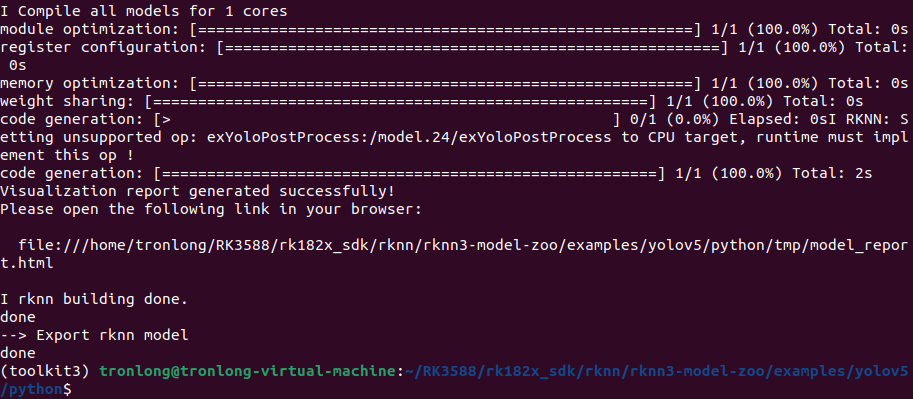

脚本执行完成后，在原本存放ONNX模型的目录中，将会生成已完成转换的RKNN模型文件以及对应的权重文件。
