创龙 RK3588 单板 / 工控机 NPU 开发手册

前言

本文为 SBC-TL3588 单板机、EPC-TL3588 工控机配套 AI 开发指导文档，面向嵌入式 AI 开发人员，完整讲解 RK3588 内置 NPU 的全流程开发方案。依托瑞芯微 RKNN-Toolkit2、RKLLM-Toolkit 两套工具链，分别提供 YOLOv5 图像目标检测、DeepSeek-R1 1.5B 本地大模型两大实操案例。文档覆盖环境搭建、模型转换、交叉编译、板端部署推理全流程，附带可直接复用的源码、编译命令与运行调试日志，可快速完成边缘视觉识别、本地离线大语言模型落地，帮助开发者快速完成平台 NPU 性能评估与 AI 应用开发。

备注：本文适用于SBC-TL3588单板机及EPC-TL3588工控机系列（由SBC-TL3588单板机搭配扩展板与外壳组成），文中所有演示均基于4GByte LPDDR4X + 32GByte eMMC硬件配置的单板机开展。

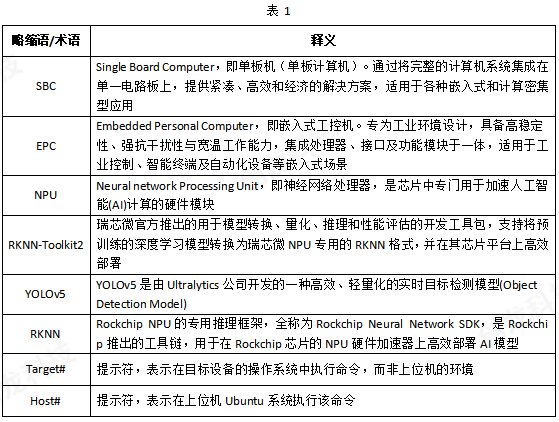

注意事项

1.无特殊说明，默认从eMMC启动系统，使用DEBUG作为调试串口。

2.请先参考《应用开发手册》“开发环境搭建说明”章节完成应用开发环境搭建，并参考《系统使用手册》附录“系统组件安装说明”安装OpenCV。

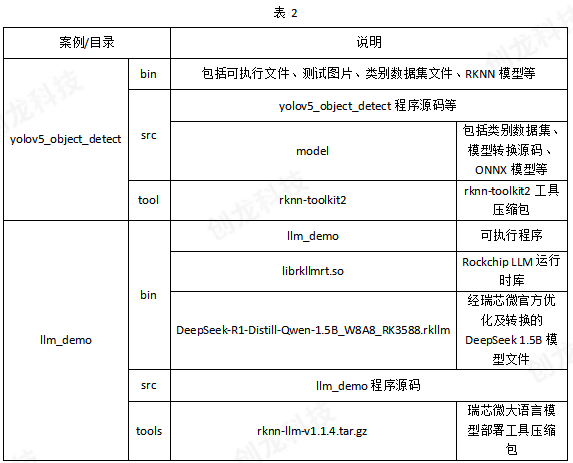

3.我司提供的NPU开发案例位于产品资料“4-软件资料\Demo\platform-demos\”目录，具体说明如下。

NPU开发说明

RK3588内部已集成高能效神经网络处理器NPU，支持神经网络推理硬件加速，能够流畅运行AI算法。主要参数如下：

1.支持INT4/INT8/INT16/FP16等；

2.支持多种框架，如TensorFlow、MXNet、PyTorch、Caffe等；

3.6TOPS算力。

备注：更多详细信息请查看“6-开发参考资料\数据手册\SBC-TL3588单板机元器件\”目录下的文档。

为简化开发者在AI模型部署与优化过程中的工作量，瑞芯微官方提供了两款核心开发工具包：RKNN-Toolkit2和RKLLM-Toolkit。这两款工具包分别针对不同类型的AI模型和应用场景，提供了从模型转换、量化到推理部署的一站式解决方案。

1.RKNN-Toolkit2工具说明

RKNN-Toolkit2是瑞芯微官方推出的用于模型转换、量化、推理和性能评估的开发工具包，支持将预训练的深度学习模型转换为瑞芯微NPU（神经网络处理单元）专用的RKNN格式，并在其芯片平台上高效部署。

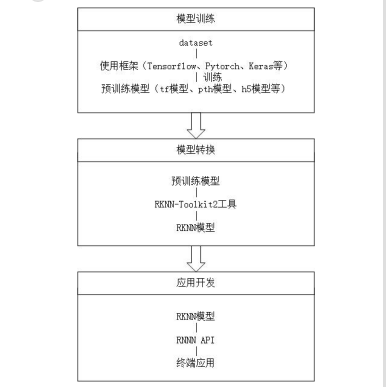

开发流程如下：

1.模型训练：用户根据需求自行训练模型或使用官方提供的模型；

2.模型转换：使用RKNN-Toolkit2将预训练模型转换为RK3588 NPU可使用的RKNN模型；

3.应用开发：基于RKNN API开发应用程序。

图1

关于RKNN-Toolkit2环境搭建、模型转换使用说明、混合量化、精度问题排查的详细介绍，可查看yolov5_object_detect案例"\tool\rknn-toolkit2.tar.gz"压缩包的"rknn-toolkit2\doc\02_Rockchip_RKNPU_User_Guide_RKNN_SDK_V2.0.0beta0_CN.pdf"文档。

关于RKNN-Toolkit2模型转换API接口说明，可查看yolov5_object_detect案例"\tool\rknn-toolkit2.tar.gz"压缩包的"rknn-toolkit2\doc\03_Rockchip_RKNPU_API_Reference_RKNN_Toolkit2_V2.0.0beta0_CN.pdf"文档。

关于RKNN API的详细使用说明，可查看yolov5_object_detect案例"\tool\rknn-toolkit2.tar.gz"压缩包的"tool\rknn-toolkit2\doc\04_Rockchip_RKNPU_API_Reference_RKNNRT_V2.0.0beta0_CN.pdf"文档。

2.RKNN-Toolkit工具说明

RKLLM-Toolkit是专为Rockchip硬件平台设计的大语言模型(LLM)部署与优化工具包，旨在帮助开发者高效地将训练好的大语言模型部署到Rockchip设备上，通过提供的接口便捷地完成模型转换和量化。

此外，RKLLM Toolkit提供了一个软件开发工具包，让用户能够在PC机上轻松进行模型转换和量化操作。RKLLM Runtime工具包为Rockchip NPU平台提供了C/C++编程接口，支持用户快速部署RKLLM模型并加速LLM应用程序的实现。

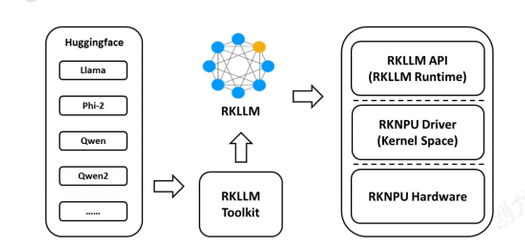

图2

为了使用RKNPU，用户首先需在计算机上安装RKLLM-Toolkit工具，将训练后的模型转换为RKLLM格式模型，然后在单板机上使用RKLLM C API进行推理。

RKLLM的整体开发步骤主要分为：“模型转换”和“本地部署运行”。

模型转换是使用RKLLM-Toolkit，将预训练的大语言模型转换为RKLLM格式。

本地部署运行是调用RKLLM Runtime库，加载RKLLM模型到瑞芯微NPU平台，然后进行推理等操作。

(1) yolov5_object_detect案例

案例说明

本案例基于RKNN API实现对图片中目标对象的识别，并将识别结果以加水印的方式添加至图像，并保存为图片文件。案例循环测试10次，统计出推理的平均处理耗时。

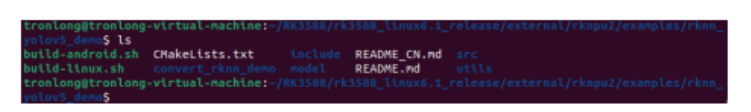

备注：本案例基于瑞芯微官方例程实现，进行了目录的重构及编译的简化,功能逻辑未进行修改。官方例程位于LinuxSDK源码"external/rknpu2/examples/rknn_yolov5_demo/"目录下。

图3

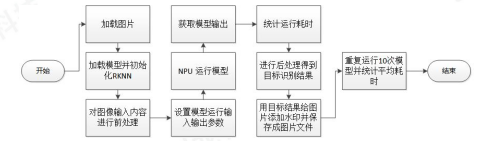

程序处理流程图如下：

图4

案例测试

在进行案例测试前，请先参考《系统使用手册》中的“系统组件安装说明”章节，完成OpenCV组件的安装。

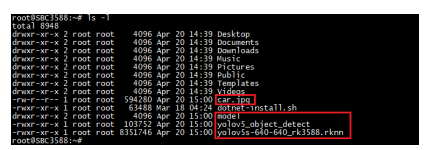

请通过网线将单板机千兆网口LAN1连接至路由器。请将案例bin目录下的所有文件拷贝至单板机系统任意目录下。

图5

在可执行文件所在目录，执行如下命令，对图片目标对象进行模型推理。

备注：模型运行的时间会有抖动。

Target# ./yolov5_object_detect yolov5s-640-640_rk3588.rknn car.jpg

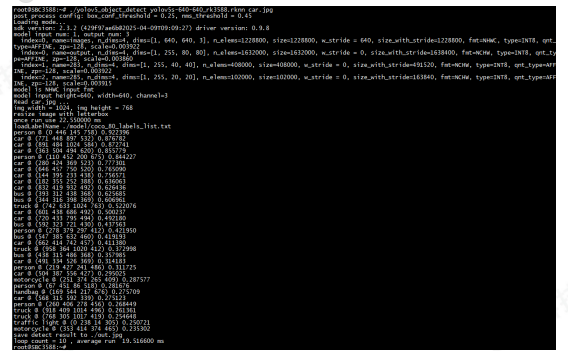

图6

从输出信息可知，本案例程序识别出测试图片包含person、car、bus、truck等对象，运行1次模型耗时为22.550000ms；循环运行10次模型平均耗时为19.516600ms。

案例程序对测试图片的目标对象标记成功后将输出名称为out.jpg的标记图片至当前目录，请将out.jpg文件拷贝至Windows下，并使用PC端相关软件对比查看car.jpg与out.jpg，测试结果如下所示。

图7

图8

图9

从out.jpg图片可知，案例程序能正确框选出人物、汽车等物体，同时显示person、car等文字标签和置信度，标记对象的数量及信息等与程序打印信息一致。

本程序能够支持识别的目标数据集类型说明位于案例"bin/model"目录下的coco_80_labels_list.txt文件，用户可根据相关目标类型进行测试验证。

图10

案例编译

将案例src源码目录拷贝至Ubuntu工作目录下，进入源码目录，执行如下命令配置环境变量，并修改CMake配置文件CMakeLists.txt，请根据实际情况修改为LinuxSDK源码路径。

Host# source /home/tronlong/RK3588/environment

Host# vim CMakeLists.txt

图11

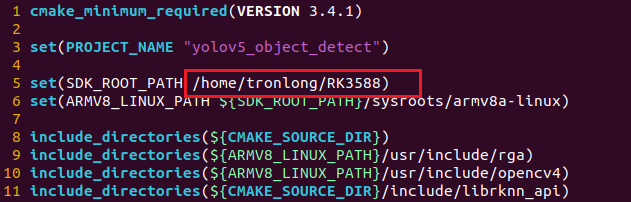

修改内容如下：

set(SDK_ROOT_PATH /home/tronlong/RK3588)

图12

执行如下命令，新建一个build目录，用于存放编译过程产生的相关文件，并进入build目录。

Host# mkdir -p build

Host# cd build

图13

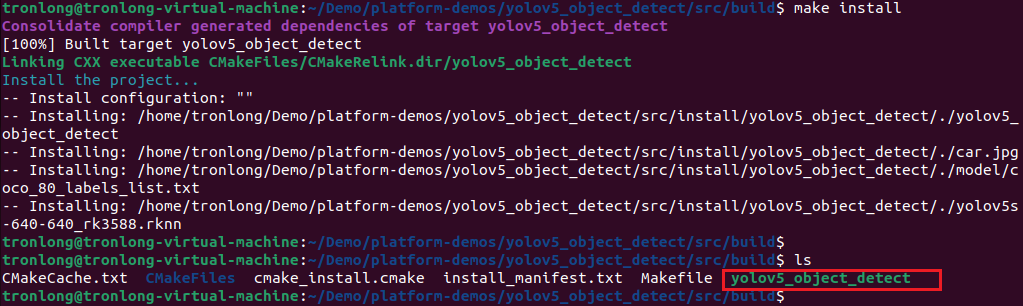

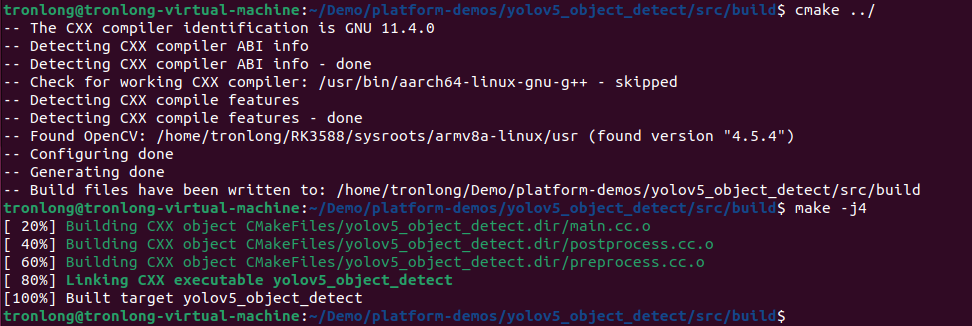

执行如下命令进行案例编译，编译完成将会在build目录下生成编译过程产生的相关文件。

Host# cmake ../ //配置CMake项目

Host# make -j4 //指定使用4个线程并行编译

Host# make install //将编译生成的文件安装到指定系统目录

图14

图15

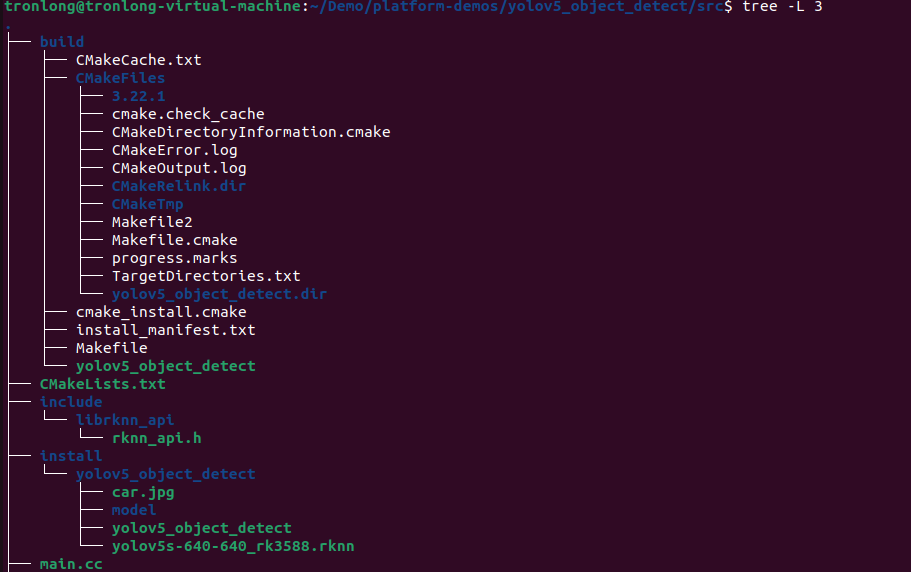

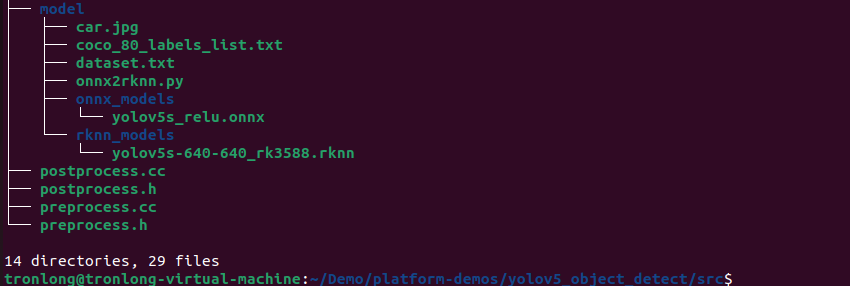

build目录存放编译过程产生的相关文件，src目录存放案例相关文件，包括测试图片car.jpg、类别数据集coco_80_labels_list.txt、RKNN模型yolov5s-640-640_rk3588.rknn和可执行程序yolov5_object_detect等文件，如下图所示。

图16

图17

关键代码

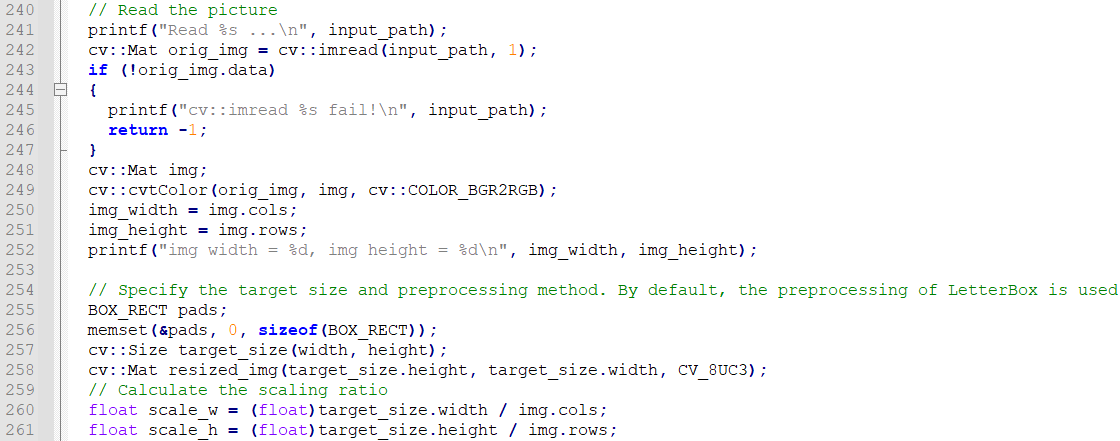

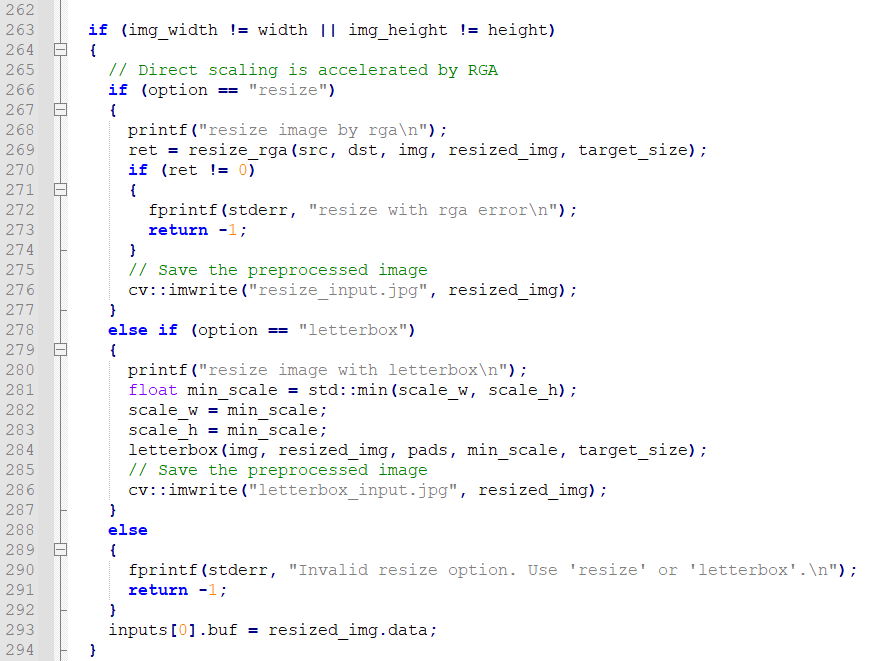

图片处理

图18

图19

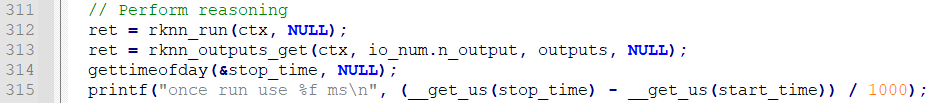

执行推理

图20

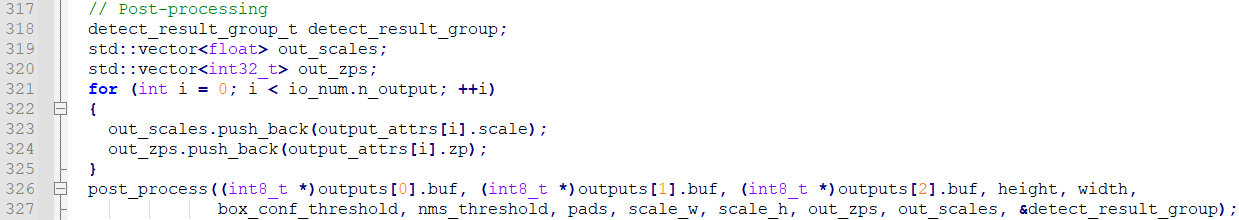

后处理

图21

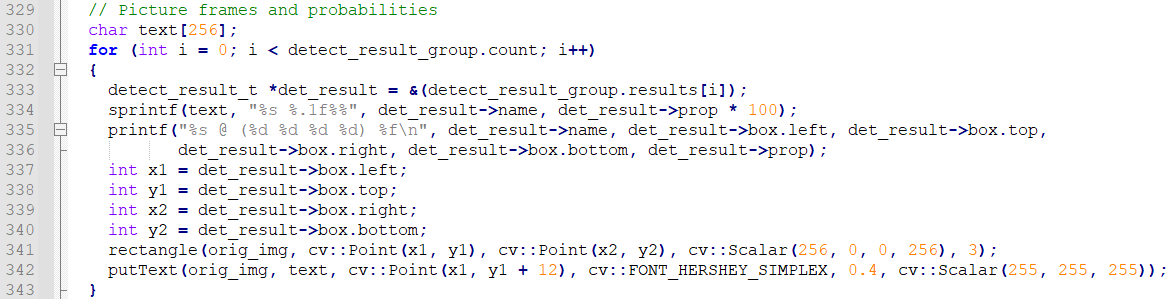

画框和概率

图22

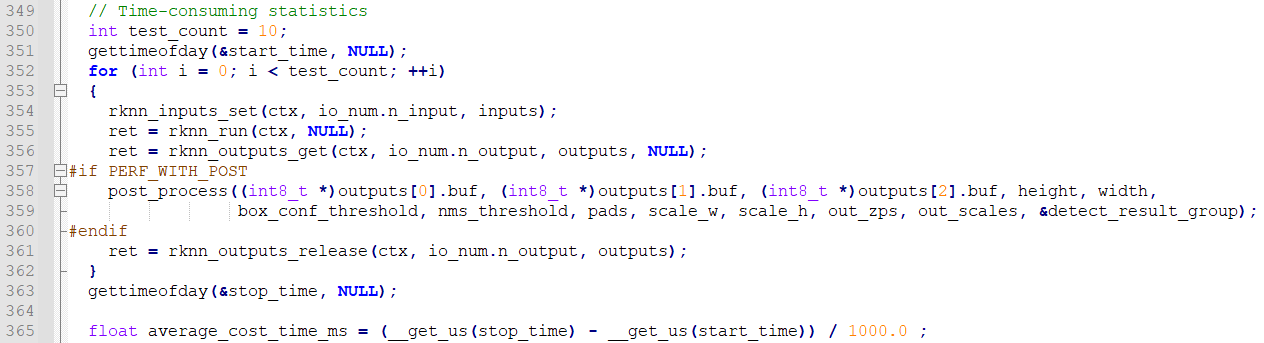

重复运行10次模型并统计平均耗时

图23

llm_demo案例

案例说明

本案例基于Rockchip LLM（大型语言模型）推理框架实现，用于加载语言模型并与其进行交互，获取生成结果。

本次操作基于瑞芯微RKLLM-Toolkit工具实现DeepSeek-R1模型的量化转换，并通过单板机NPU加速架构完成本地部署。

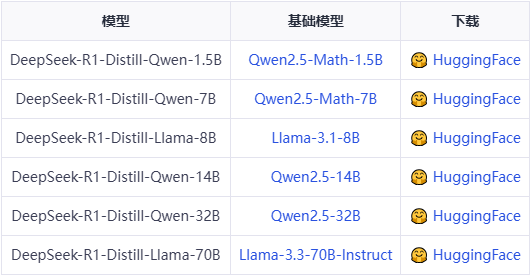

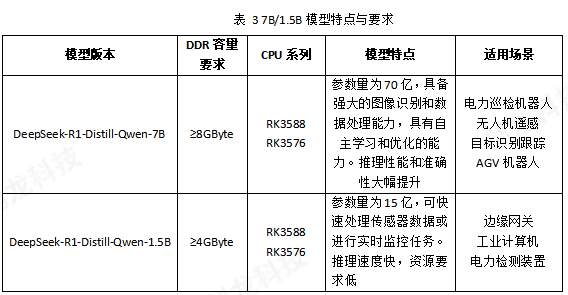

DeepSeek-R1是深度求索(DeepSeek)公司推出的开源多模态大语言模型，专为长上下文理解和多模态交互优化。DeepSeek-R1基于开源模型进行了微调，提供了1.5B、7B等参数版本的DeepSeek-R1-Distill模型，适合部署到边缘设备。

图24

备注：当前7B大模型因内存溢出无法正常运行。llm_demo进程申请内存时，内存页属性配置为可移动内存(MOVABLE)；而GPU驱动执行DMA数据搬运时，必须申请不可移动连续物理内存(UNMOVABLE)。系统长时间运行后产生严重内存碎片化，内核无法分配满足DMA要求的连续物理内存页，最终内存分配失败，模型启动异常。

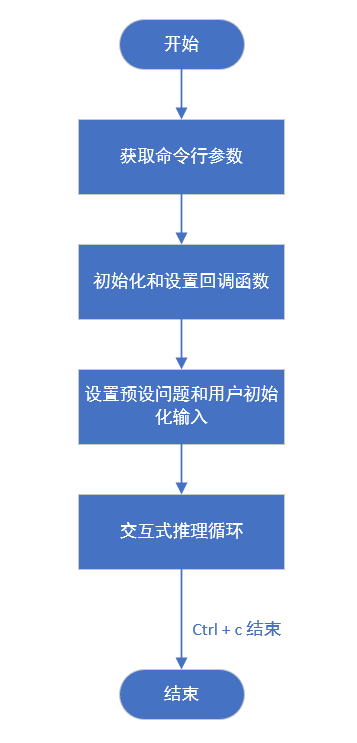

案例程序流程图如下：
