前  言

本文档为单板机配套Linux系统使用说明，内容主要包含系统存储分区说明、系统启动配置、系统常规操作、系统升级流程等内容。

开发环境

Windows开发环境：Windows10 64bit、Windows7 64bit

Linux开发环境：VMware16.2.5、Ubuntu20.04.6 64bit

系统版本：Tronlong-Desktop 20.04（类Ubuntu）、Linux-5.10.209、U-Boot-2017.09

备注：本文基于2GByte LPDDR4X、16GByte eMMC配置单板机进行演示。

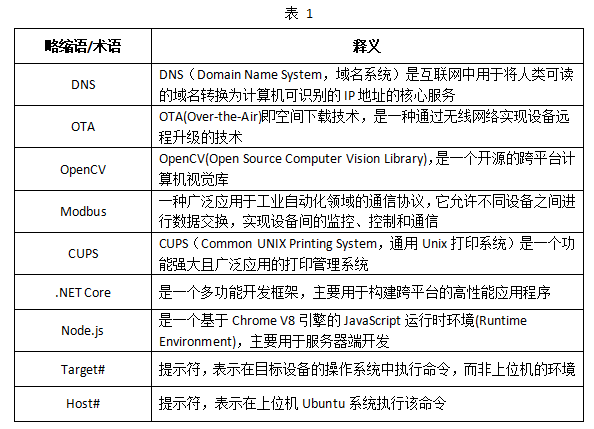

术语表

为便于阅读，下表对文档出现的关键术语进行解释；对于广泛认同释义的术语，在此不做注释。





注意事项

无特殊说明情况下，本文默认从eMMC启动系统，使用DEBUG作为调试串口，使用欣瑞达的XT070YTA23R_A6 LVDS电阻屏作为显示输出。



1系统启动说明

1.1启动方式

系统上电后，由CPU内部BootRom的引导代码依次从eMMC/SD卡、USB接口检测SPL启动程序，从第一个包含SPL启动程序的设备开始启动。SPL启动后，将优先从SD系统卡（非常规SD卡）引导U-Boot镜像，否则，将从原启动设备引导U-Boot镜像。

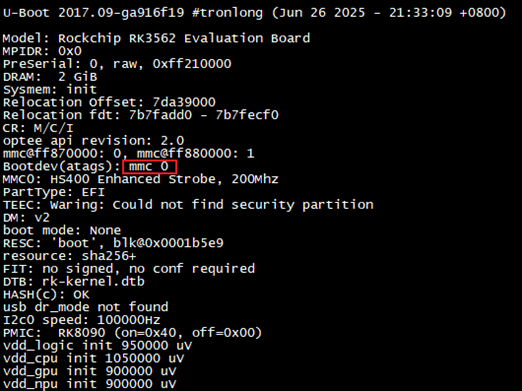

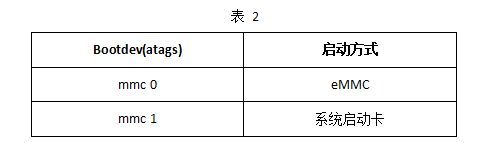

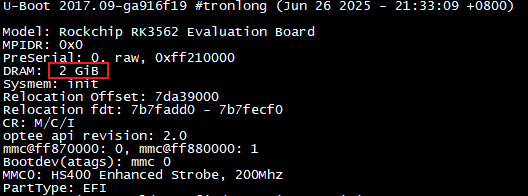

系统启动后自动登录root用户，调试串口终端会打印如下类似启动信息。"Bootdev(atags)：mmc 0"表示从eMMC启动，"Bootdev(atags)：mmc 1"表示从系统启动卡启动。





图 1





1.2打印信息说明

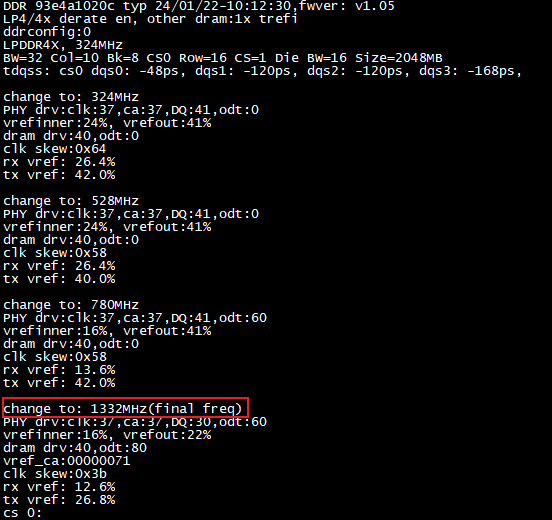

（1）Bootloader阶段打印信息





图 2





图 3



如上打印信息可知，单板机内存容量为2GByte，内存速率最高为1332MHz。

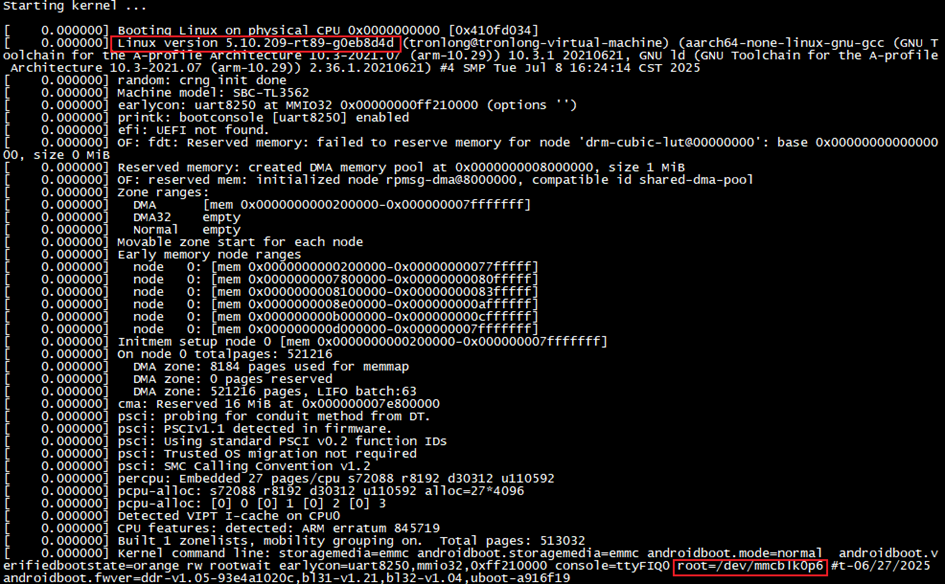

（2）Kernel阶段打印信息





图 4

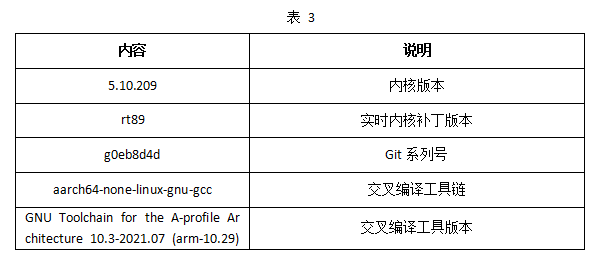

如上打印信息可知，内核版本为5.10.209-rt89-g0eb8d4d，根文件系统位于eMMC的mmcblk0p6存储分区。打印信息解析如下表所示：





（3）Rootfs阶段打印信息





图 5



如上打印信息可知，文件系统版本为Tronlong-Desktop 20.04。

2内存与存储分区说明

2.1内存分区

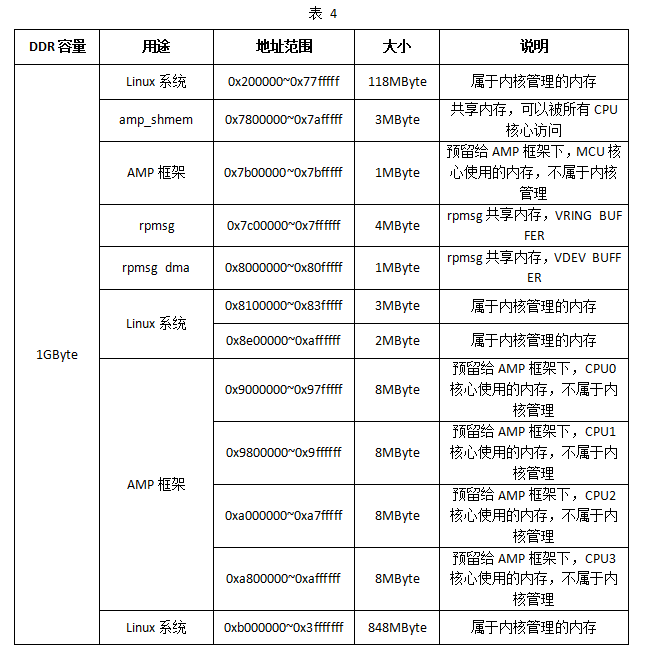

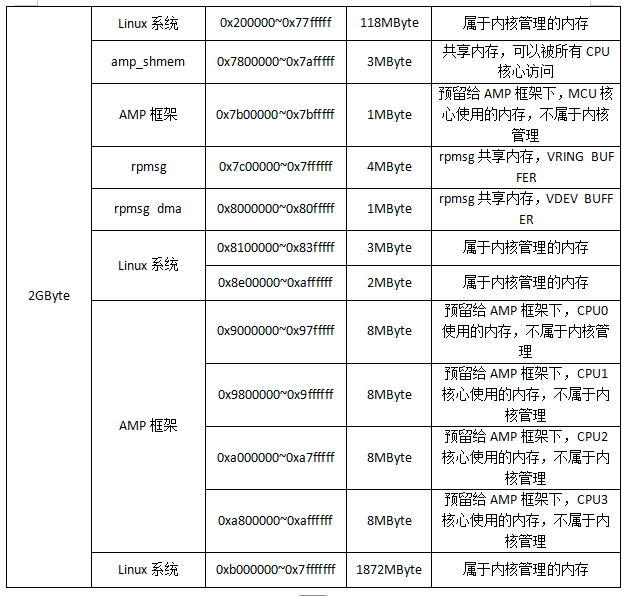

我司提供的Linux系统已对单板机DDR内存进行划分，具体配置说明如下表。

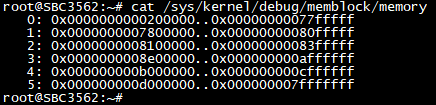

（4）执行如下命令，可查看内核管理的内存空间。下图为2GByte容量LPDDR4X配置单板机的查询结果。

Target#cat /sys/kernel/debug/memblock/memory





图 6

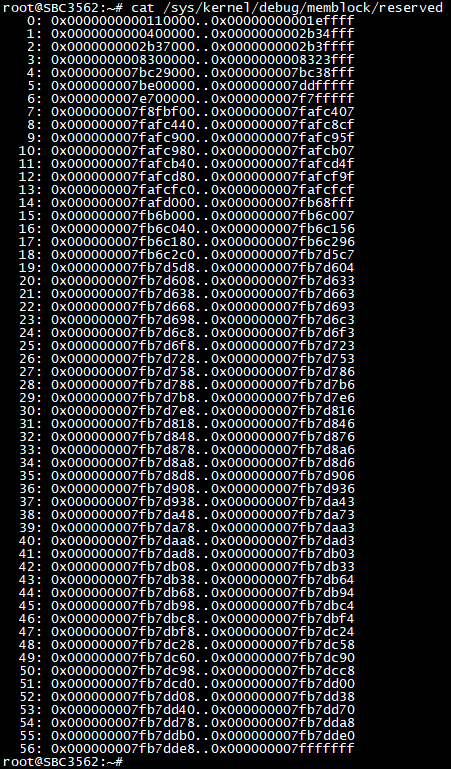

（5）执行如下命令查看内核已经分配的内存。

Target#cat /sys/kernel/debug/memblock/reserved





图 7

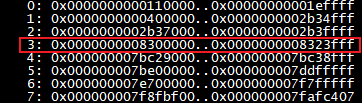

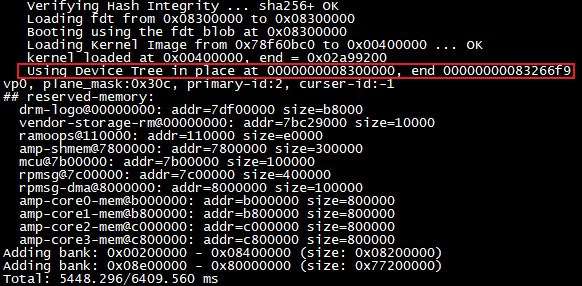

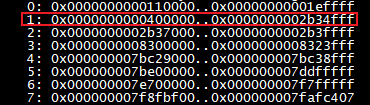

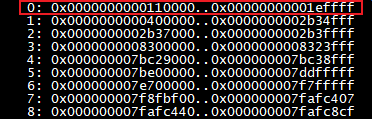

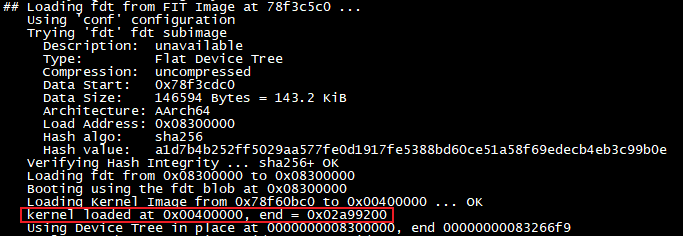

从U-Boot启动信息可看出，编号0用于存放kernel panel信息。编号1用于存放内核镜像文件。编号3用于存放设备树文件。





图 8





图 9





图 10





图 11





图 12





图 13

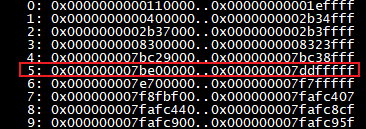

编号5为CMA（连续内存区管理）空间，其余为内核管理空间。CMA的地址范围一般由内核自动分配，CMA内存空间为分配给驱动使用，应用层不可使用。

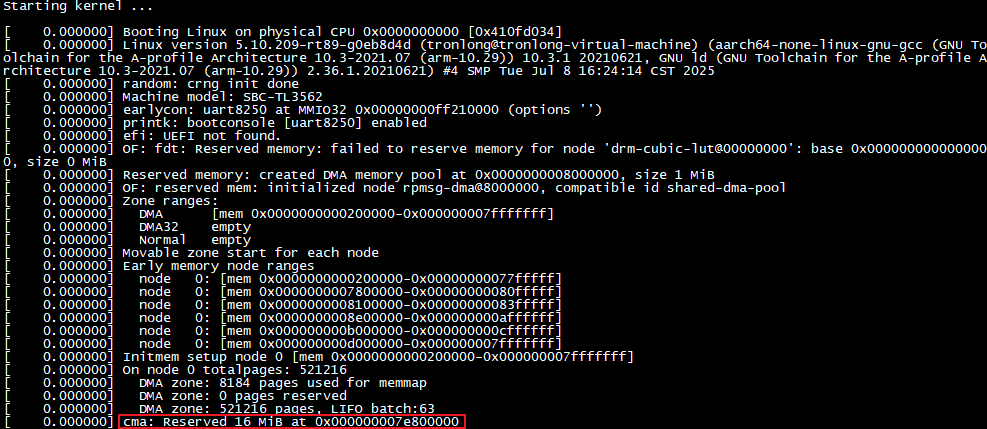

备注：单板机上电启动后，调试串口终端打印系统分配的CMA内存地址、大小信息与上图查询结果不一致，原因是Reserved节点将CMA与相邻连续的Reserved memory合并显示。因此，实际的CMA内存地址、大小信息以系统启动打印信息为准。





图 14





图 15

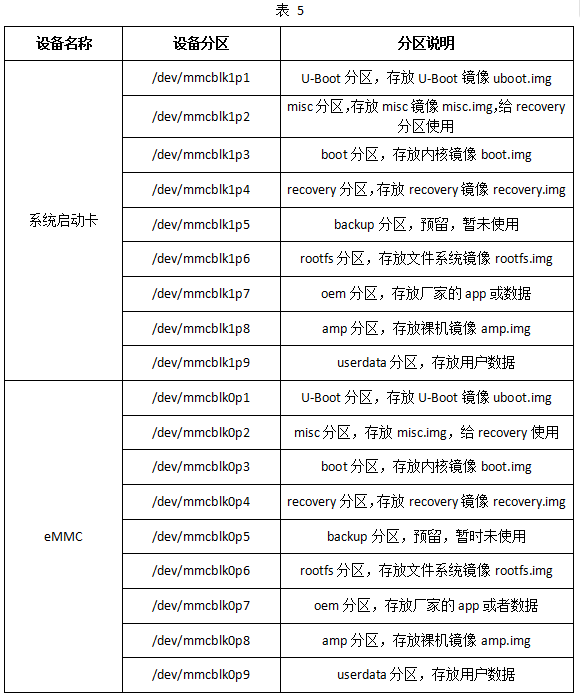

2.2存储分区
