DR1 系列评估板 PS 端裸机与 FreeRTOS 开发案例手册
前 言
本文为PS端裸机与FreeRTOS案例开发的指引文档，主要对PS端裸机与FreeRTOS案例进行简要介绍。
开发环境
Windows开发环境：Windows10 64bit
开发工具：TD_5.9.1_DR1_2025.1_NL、FD_2025.1_SP1
术语表
为便于阅读，下表对文档出现的关键术语进行解释；对于广泛认同释义的术语，在此不做注释。
注意事项
（1）请先按照《开发环境搭建》文档安装TD、FD等软件以及进行JTAG驱动安装，使用下载器（厂家：安路科技，型号：AL-LINK-FT-V1.0）连接评估板JTAG接口至PC端USB接口。
（2）在进行本文操作前，请先参考《TD-FD工程编译与加载》，熟悉工程编译、镜像加载等方法。
（3）PS端裸机案例位于产品资料“4-软件资料\Demo\Baremetal-demos\”目录下，FreeRTOS案例位于产品资料“4-软件资料\Demo\RTOS-demos\”目录下。每个PS端的裸机与FreeRTOS案例包含project和bin两个目录，其中project目录下包含案例工程文件，bin目录下含有案例可执行文件。
1led_flash案例
1.1 案例说明

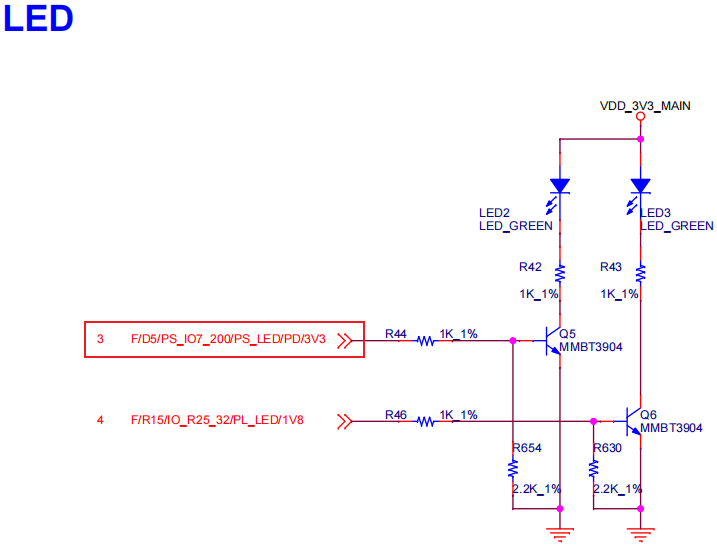

案例功能：控制评估底板PS端LED2，每隔0.5s将状态翻转一次。
1.2 案例测试
请参考《TD-FD端工程编译与加载》文档“FD工程的程序加载、创建与编译”章节，完成程序的加载。加载完成后看到串口终端打印如下信息，同时可观察到评估底板的LED2进行闪烁。

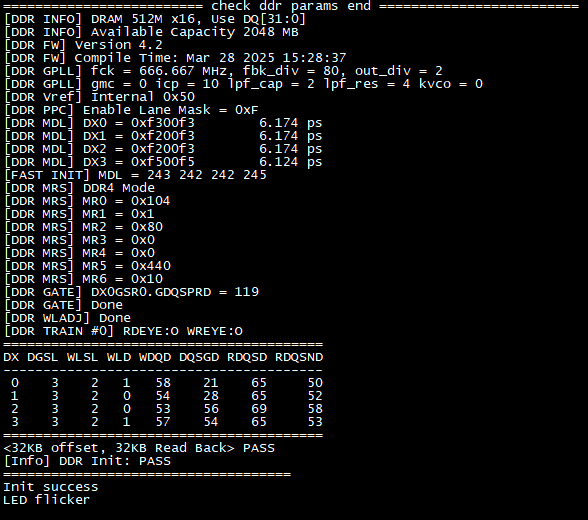

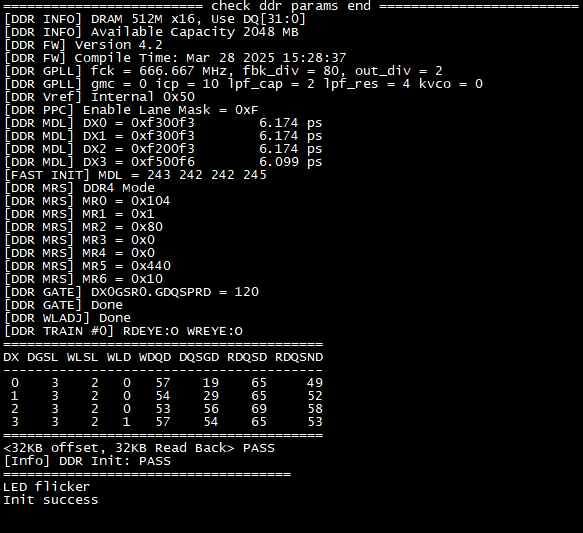

（1）裸机运行结果。
（2）FreeRTOS运行结果。
1.3 关键代码
（1）裸机FD工程代码
案例源码位于案例目录下"project\led_flash_a35\led_flash\"文件夹中。
a)进行硬件初始化，读取GPIO的值，控制LED引脚。
（2）FreeRTOS FD工程代码
案例源码位于案例目录下"project\led_flash_a35\led_flash\"文件夹中。

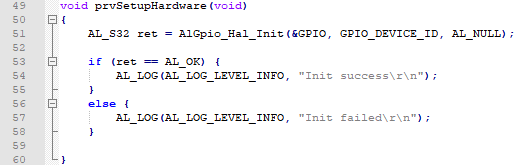

a)硬件初始化。

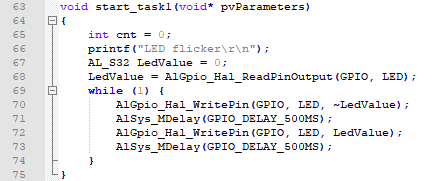

b)实现LED引脚控制。

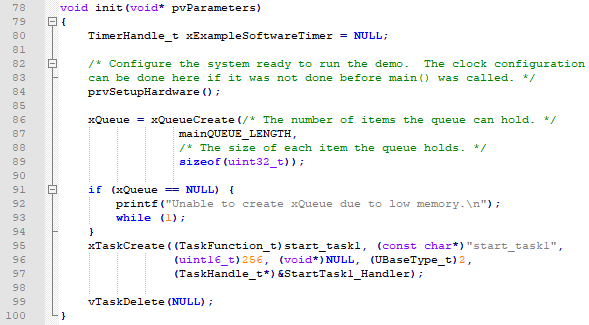

c)硬件的初始化执行和队列创建、任务创建。
d)以下函数由FreeRTOS内核在特定事件发生时自动调用。
2key_led案例
2.1案例说明

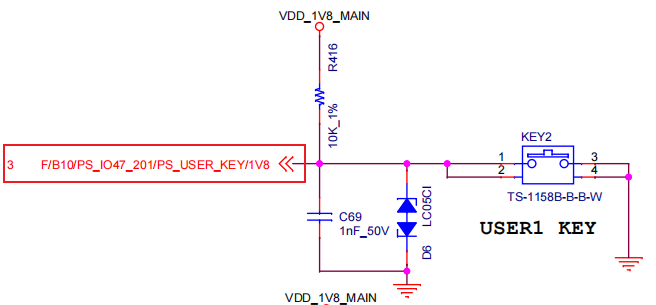

案例功能：通过PS端按键USER1(KEY2)控制评估底板LED2亮灭。
2.2案例测试
请参考《TD-FD端工程编译与加载》文档“FD工程的程序加载、创建与编译”章节，完成程序的加载。加载完成后看到串口终端打印如下信息。按下评估板的USER1(KEY2)按键，可观察到LED2的亮灭。

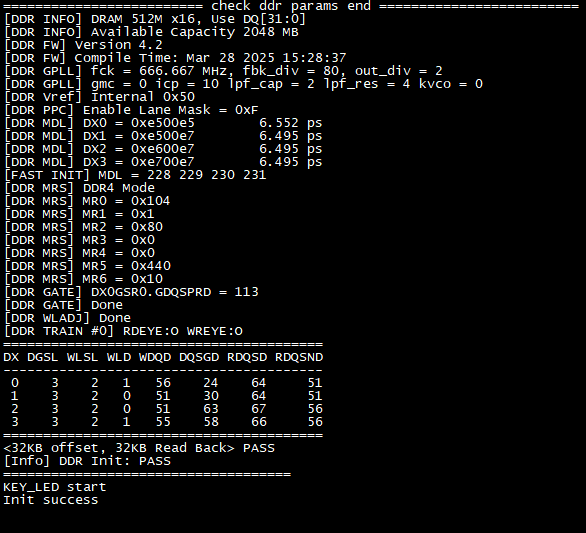

（1）裸机运行结果。

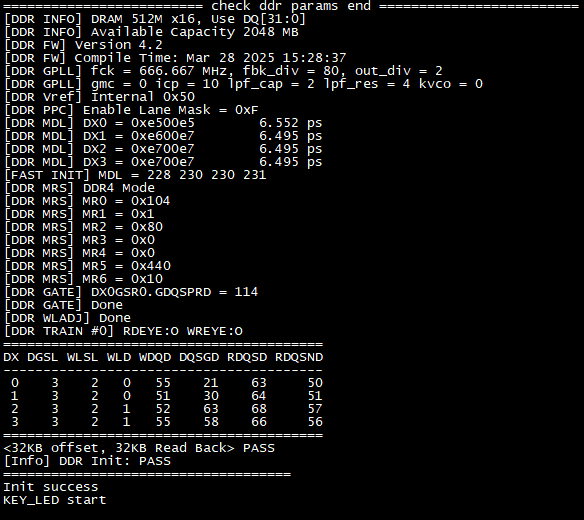

（2）FreeRTOS运行结果。
2.3关键代码
（1）裸机FD工程代码。
案例源码位于案例目录下"project\key_led_a35\key_led\"文件夹中。

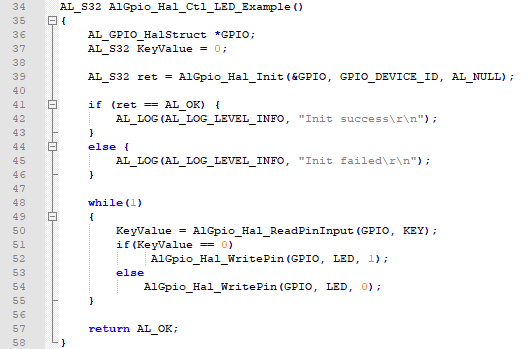

a)进行硬件初始化，获取按键引脚值，实现按下按键LED点亮，松开按键LED熄灭。
（2）FreeRTOS FD工程代码。
案例源码位于案例目录下" project\key_led_a35\key_led\"文件夹中。
a)硬件初始化。

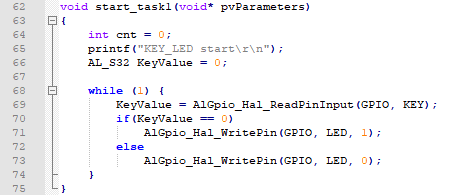

b)实现按下按键LED点亮，松开按键LED熄灭功能。

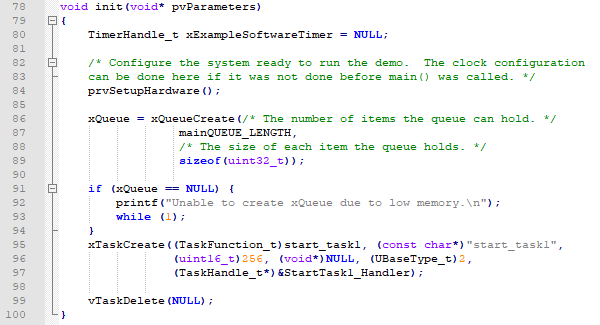

c)硬件的初始化执行和队列创建、任务创建。

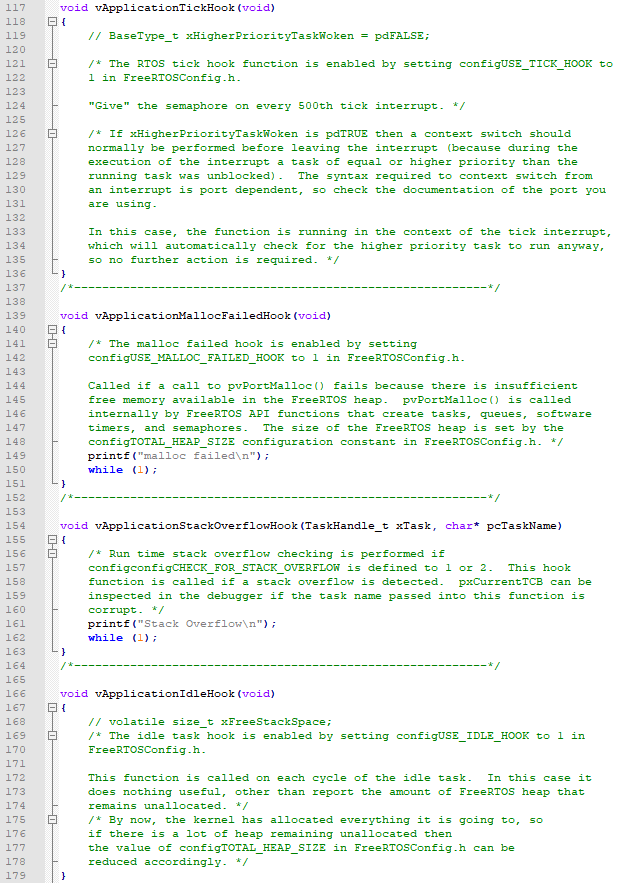

d)以下函数由FreeRTOS内核在特定事件发生时自动调用。
3uart_rw案例
3.1案例功能
案例功能：评估板通过USB TO UART1调试串口与上位机进行数据回显通信。
3.2案例测试
请使用Type-C线将评估板的USB TO UART1调试串口连接至PC机。参考《TD-FD端工程编译与加载》文档“FD工程的程序加载、创建与编译”章节，完成程序的加载。
加载完成后在串口终端点击"View -> Command (Chat) Window"，选中并打开"Command (Chat) Window"窗口。

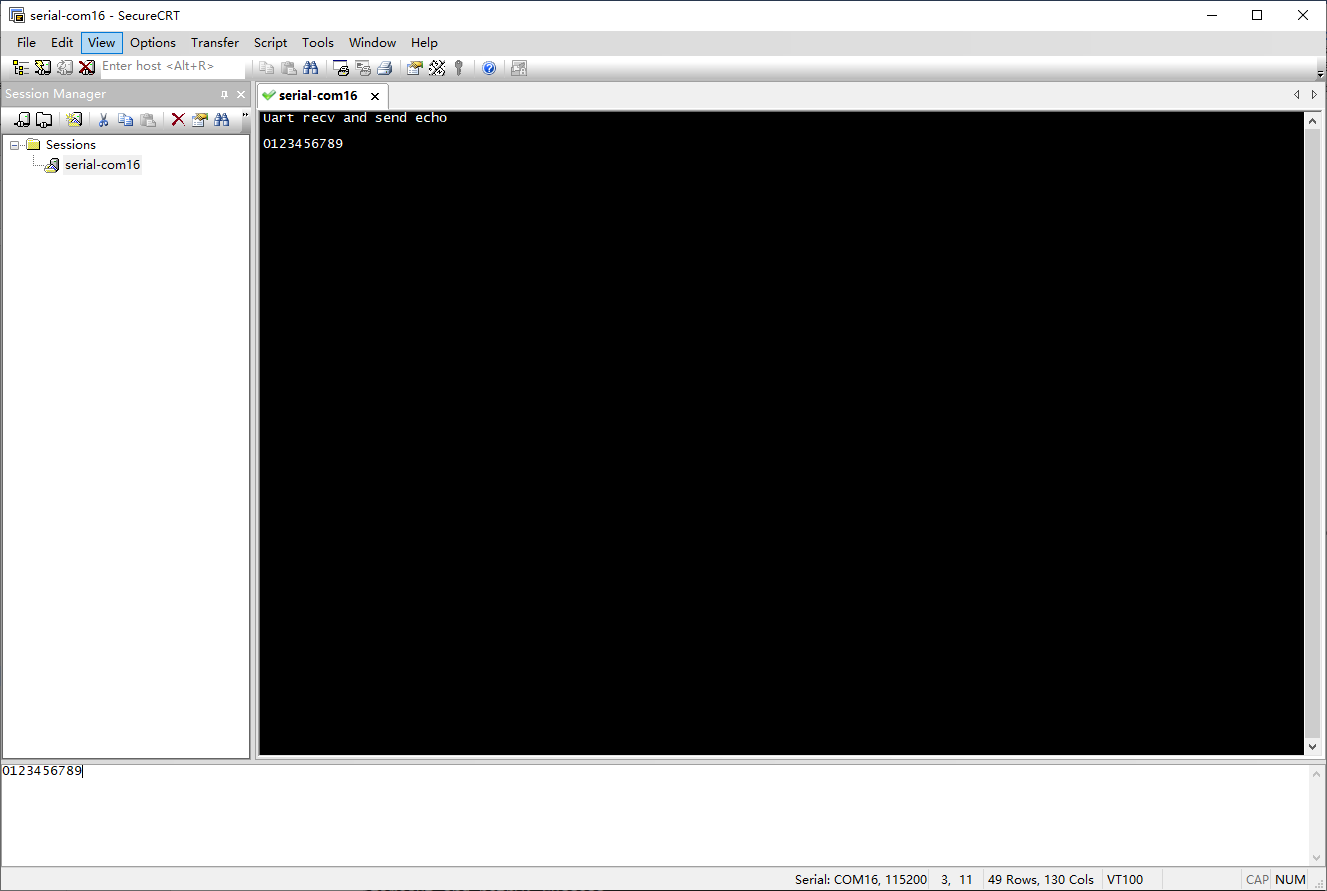

在窗口中手动输入10个字符数据，例如"0123456789"，再按回车键。评估板USB TO UART1接收到字符后，会将接收到的字符通过USB TO UART1回显至串口调试终端。
（1）裸机运行结果。
（2）FreeRTOS运行结果。
3.3关键代码
（1）设置串口设备相关参数。

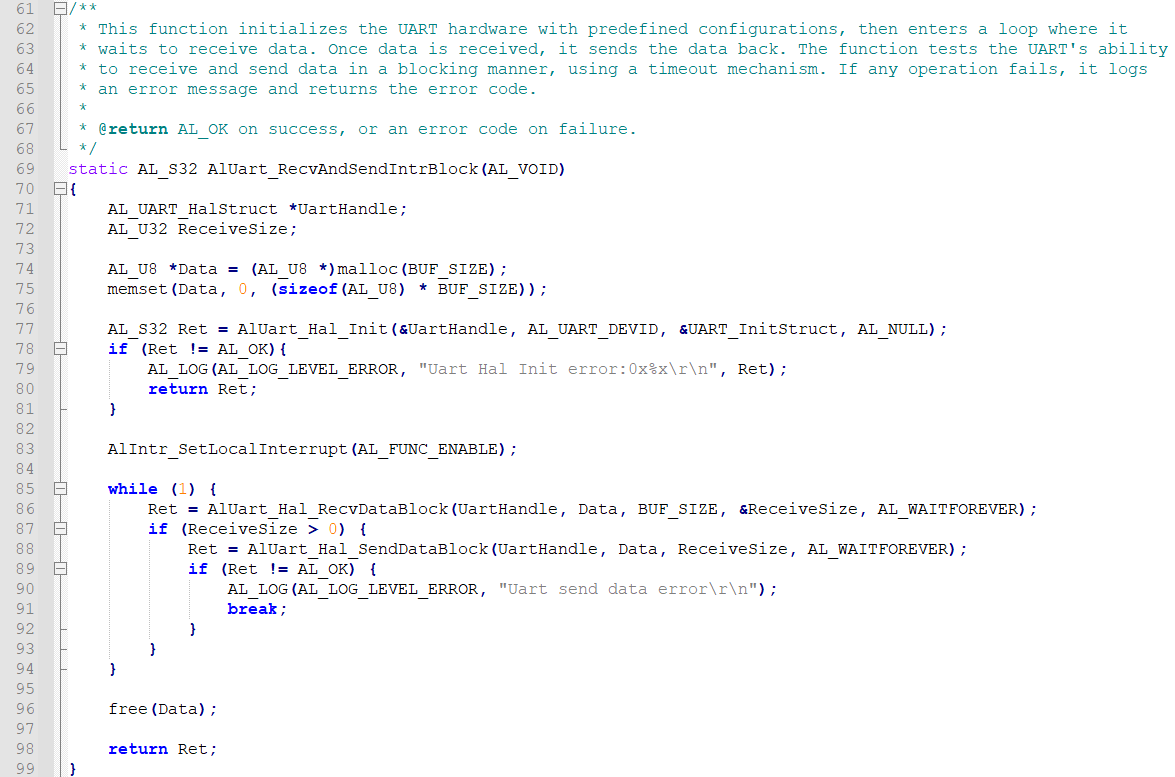

（2）使UART处于阻塞状态，通过调用AlUart_Test_RecvAndSendIntrBlock函数执行测试，并记录结果。若测试失败，则记录错误消息并返回错误代码，否则，记录成功消息并返回AL_OK。
（3）接收到10个字符后，将字符进行回显。
