国产！全志科技T507-H工业开发板（ 4核ARM Cortex-A5）规格书
1 评估板简介
创龙科技TLT507-EVM 是一款基于全志科技T507-H 处理器设计的4 核ARM Cortex-A53 国产工业评估板， 主频高达 1.416GHz ，由核心板和评估底板组成。核心板 CPU 、ROM、RAM、电源、晶振等所有器件均采用国产工业级方案， 国产化率 100% 。同时， 评估底板大部分元器件亦采用国产工业级方案。核心板经过专业的 PCB Layout 和高低温测试验证，稳定可靠，可满足各种工业应用环境。
评估板接口资源丰富， 引出三路网口、四路 USB、双路 CAN、双路 RS485 等通信接口， 板载 Bluetooth 、WIFI 、4G（选配） 模块，同时引出 MIPI CSI 、HDMI OUT 、LVDS LCD 、TFT LCD、CVBS OUT、LINE OUT 等音视频多媒体接口， 支持双屏异显、G31 MP2 GPU、4K@60fps H.265 视频硬件解码、4K@25fps H.264 视频硬件编码，方便用户快速进行产品方案评估与技术预研。

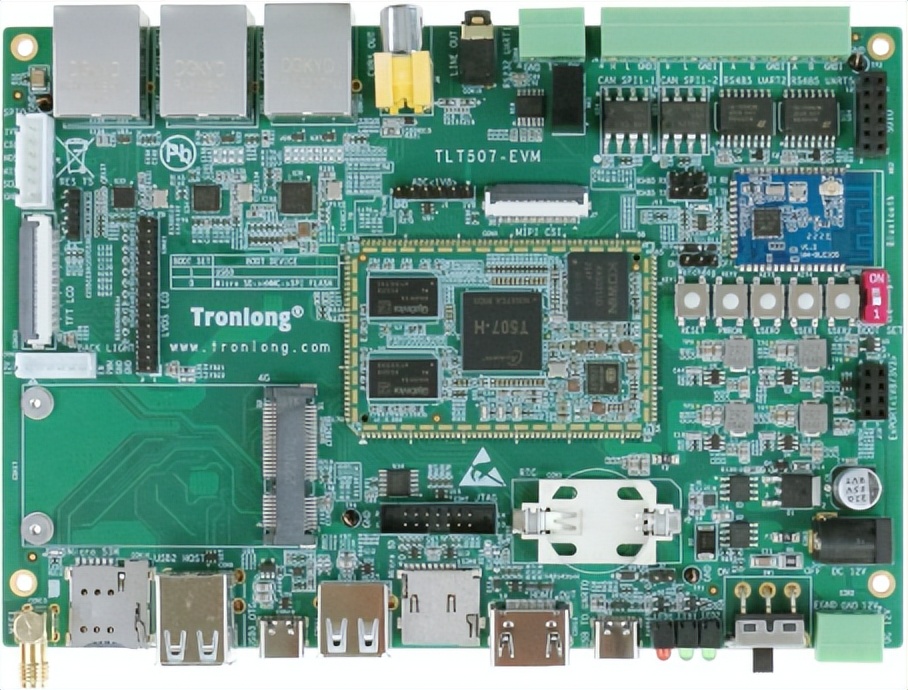

图 1 评估板正视图

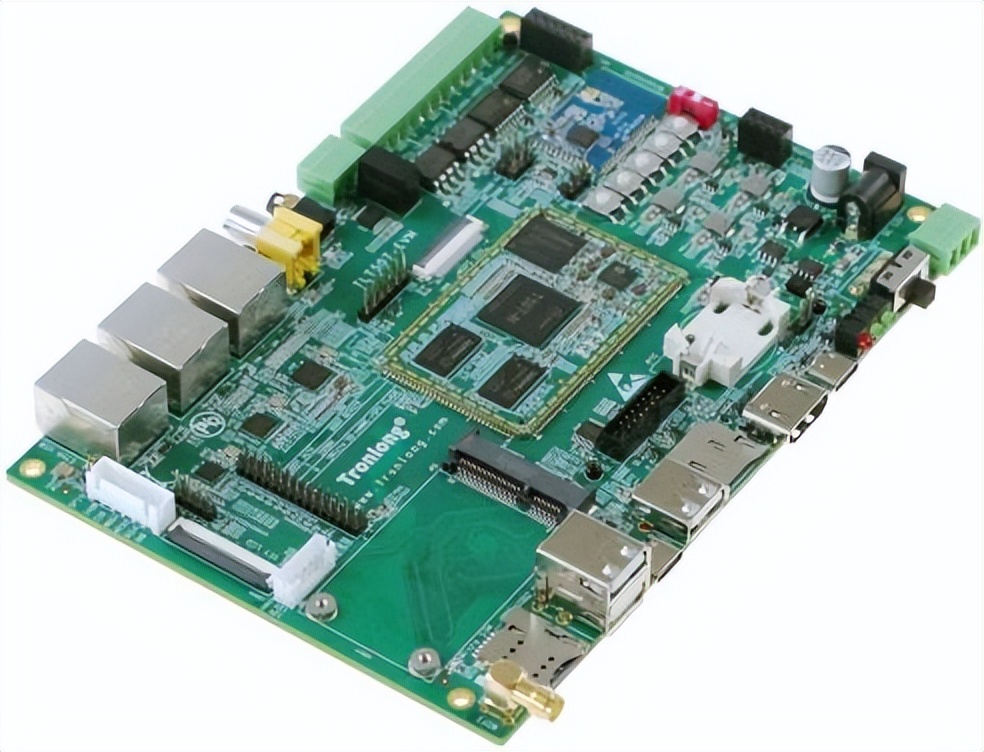

图 2 评估板斜视图
图 3 评估板侧视图 1
图 4 评估板侧视图 2
图 5 评估板侧视图 3
图 6 评估板侧视图 4
2 典型应用领域
工业控制
工业网关
能源电力
轨道交通
仪器仪表
3 软硬件参数
硬件框图

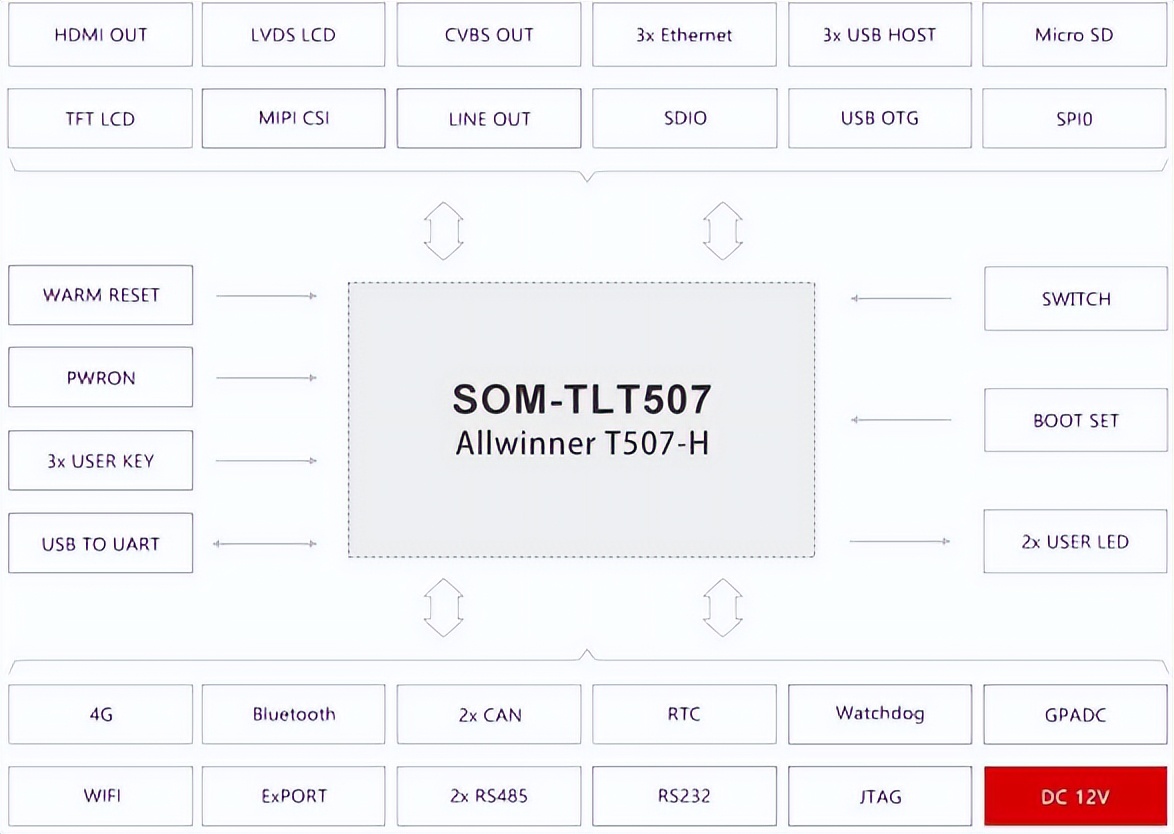

图 7 评估板硬件框图

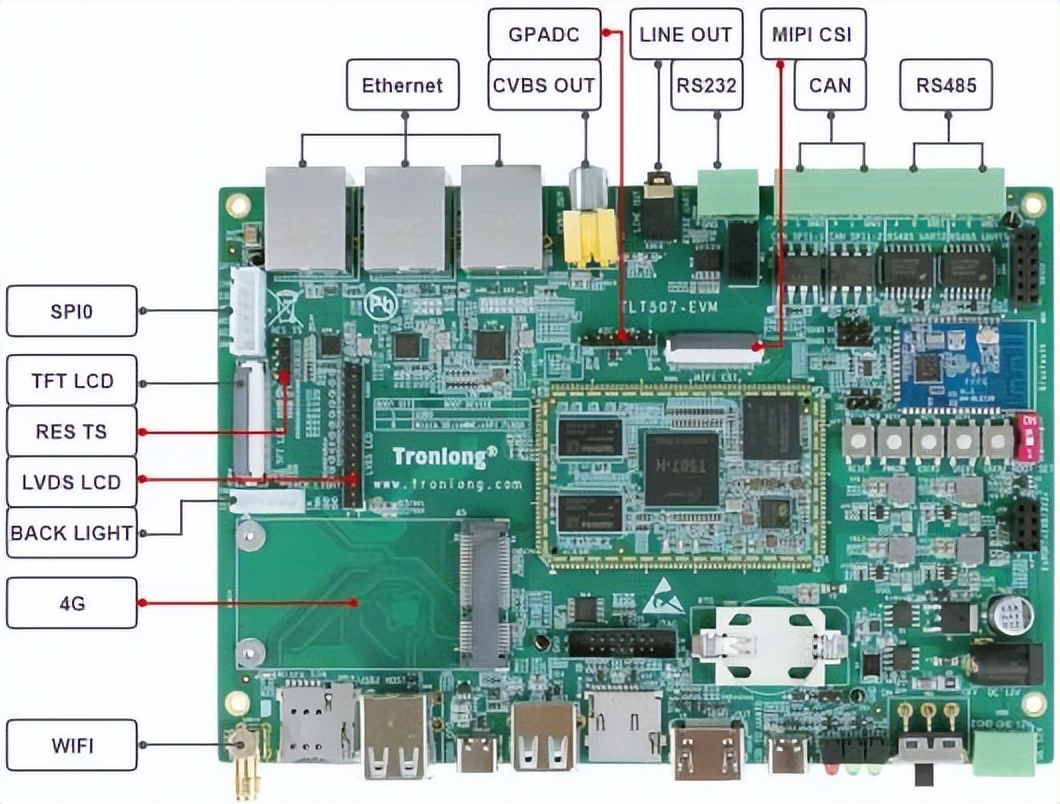

图 8 评估板硬件资源图解 1

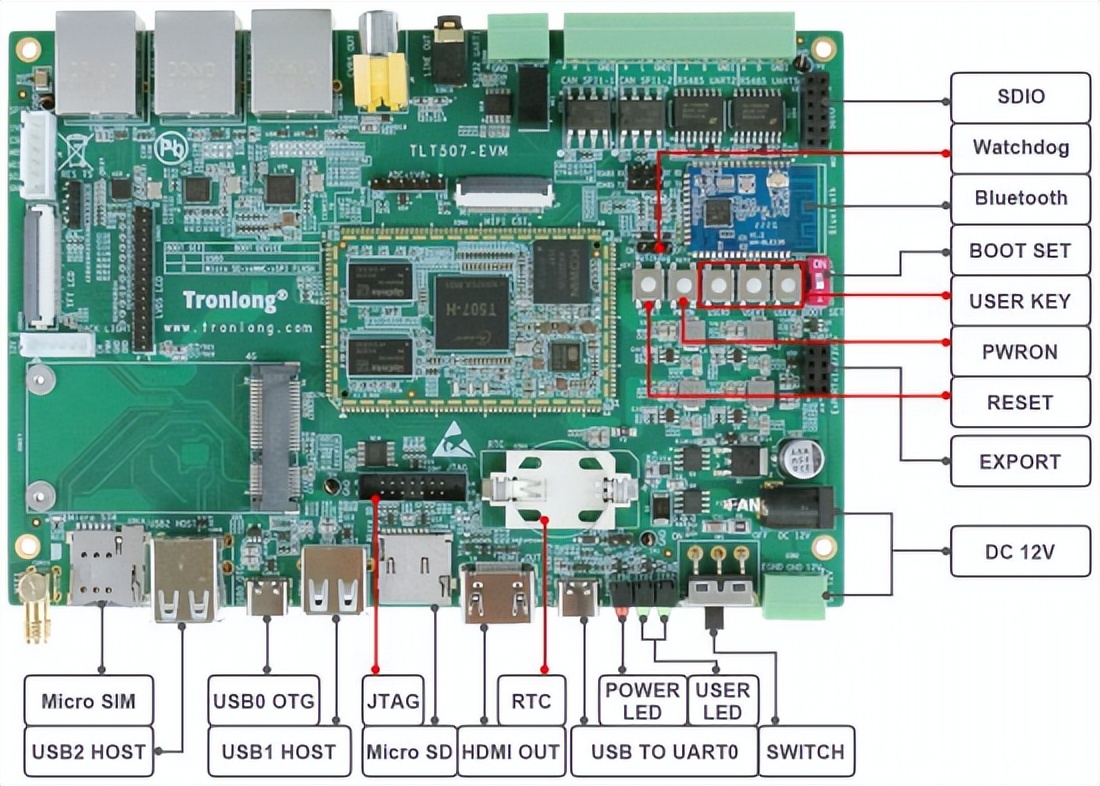

图 9 评估板硬件资源图解 2

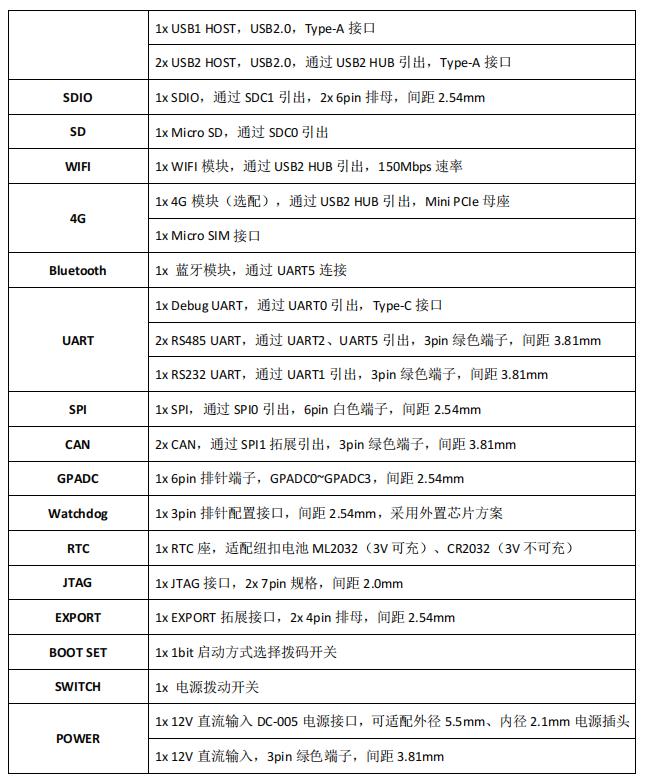

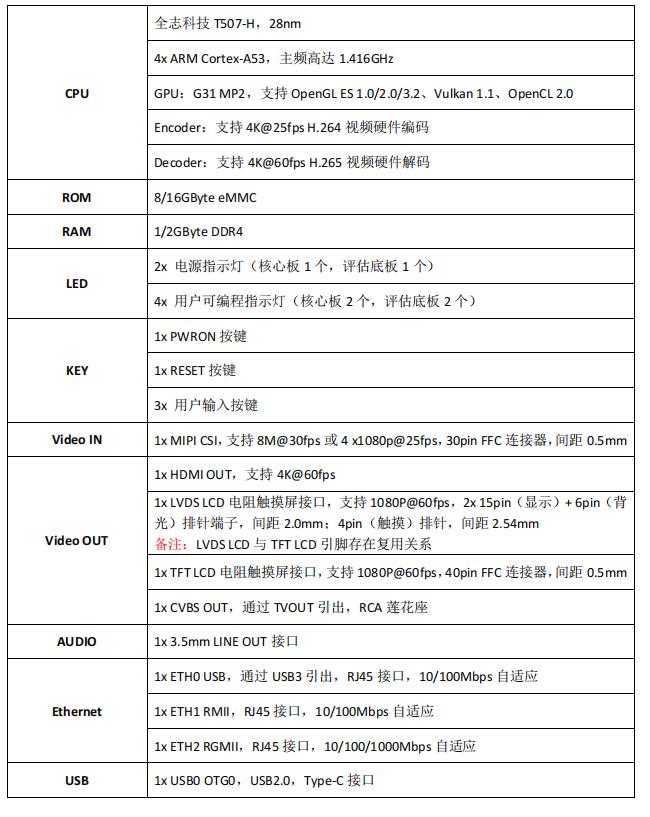

硬件参数
表 1
软件参数
表 2
|
文件系统 |
Buildroot-201902 、Ubuntu |
|
|
图形界面开发工具 |
Qt-5.12.5 |
|
|
软件开发套件提供 |
V2.0_20220618 |
|
|
驱动支持 |
LED |
KEY |
|
UART |
CAN |
|
|
SPI |
PWM |
|
|
DDR4 |
eMMC |
|
|
SD |
GPADC |
|
|
Ethernet |
USB2.0 |
|
|
4G/WIFI/Bluetooth |
HDMI OUT |
|
|
RTC |
LINE OUT |
|
|
MIPI CSI |
CVBS OUT |
|
|
TFT LCD |
LVDS LCD |
|
|
Touch Screen |
||
4 开发资料
（1） 提供核心板引脚定义、可编辑底板原理图、可编辑底板 PCB、芯片 Datasheet ，协
助国产元器件方案选型， 缩短硬件设计周期；
（2） 提供系统固化镜像、文件系统镜像、内核驱动源码，以及丰富的 Demo 程序；
（3） 提供完整的平台开发包、入门教程，节省软件整理时间， 让应用开发更简单。
开发案例主要包括：
ARM 与 FPGA 通信开发案例(SPI/SDIO)
8/16 通道国产同步 AD 采集开发案例（与 AD7606/AD7616 管脚兼容）
Linux 、Linux-RT 、Qt 应用开发案例
Docker 容器技术、 MQTT 通信协议、 Ubuntu 操作系统演示案例
4G/WIFI/Bluetooth 开发案例
IgH EtherCAT 主站、SPI 转 CAN 开发案例
双屏异显、 OpenCV 、H.264/H.265 视频硬件编解码开发案例
5 电气特性
工作环境
表 3
|
环境参数 |
最小值 |
典型值 |
最大值 |
|
核心板工作温度 |
-40°C |
/ |
85°C |
|
核心板工作电压 |
/ |
5.0V |
/ |
|
评估板工作电压 |
/ |
12.0V |
/ |
功耗测试
表 4
|
类别 |
工作状态 |
电压典型值 |
电流典型值 |
功耗典型值 |
|
核心板 |
空闲状态 |
5.0V |
0.18A |
0.90W |
|
满负荷状态 |
5.0V |
0.41A |
2.05W |
|
|
评估板 |
空闲状态 |
12.0V |
0.26A |
3.12W |
|
满负荷状态 |
12.0V |
0.34A |
4.08W |
备注： 测试数据与具体应用场景有关，仅供参考。
空闲状态：系统启动， 评估板不接入其他外接模块，不执行程序。
满负荷状态：系统启动，评估板不接入其他外接模块，运行 DDR 压力读写测试程序，4 个ARM Cortex-A53
核心的资源使用率约为 100%。
表 5
|
核心板 |
评估底板 |
|
|
PCB 尺寸 |
37mm*58mm |
120mm*171.4mm |
|
PCB 层数 |
8 层 |
4 层 |
|
PCB 板厚 |
1.6mm |
2.0mm |
|
安装孔数量 |
/ |
4 个 |
图 10 核心板机械尺寸图

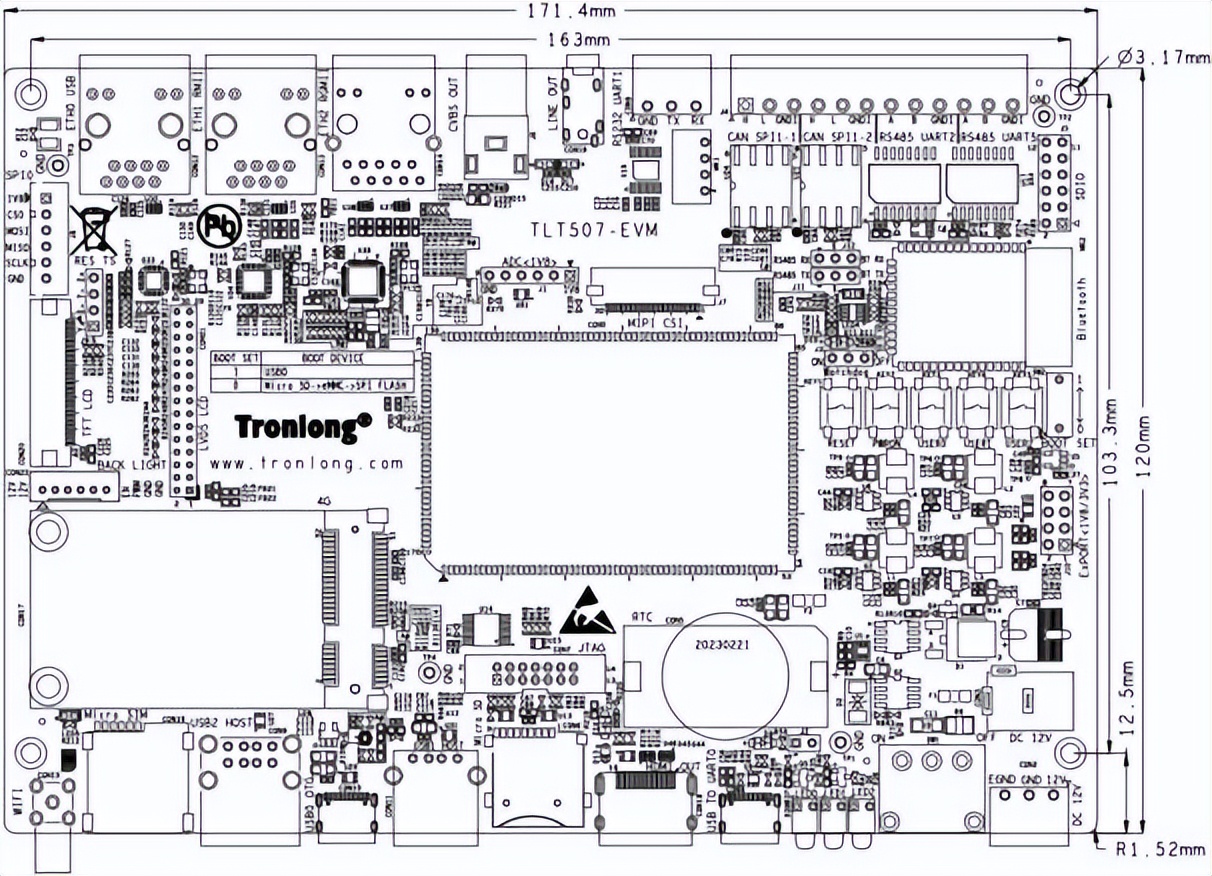

图 11 评估底板机械尺寸图
7 产品订购型号
表 6
|
型号 |
CPU |
主频 |
eMMC |
DDR4 |
温度级别 |
|
TLT507-EVM-A1.0-64GE8GD-I-A1.0 |
T507-H |
1.416GHz |
8GByte |
1GByte |
工业级 |
|
TLT507-EVM-A1.0-128GE16GD-I-A1.0 |
T507-H |
1.416GHz |
16GByte |
2GByte |
工业级 |
|
TLT507-EVM-A1.0-64GE8GD-C-A1.0 |
T507-H |
1.416GHz |
8GByte |
1GByte |
商业级 |
|
TLT507-EVM-A1.0-128GE16GD-C-A1.0 |
T507-H |
1.416GHz |
16GByte |
2GByte |
商业级 |
备注：
(1) 标配为 TLT507-EVM-A1.0-64GE8GD-I-A1.0 ，其他型号请与相关销售人员联系。
(2) SOM-TLT507-64GE8GD-I-A1.0 、SOM-TLT507-128GE16GD-I-A1.0 型号核心板为全国产， 其他型号核
心板为非全国产。

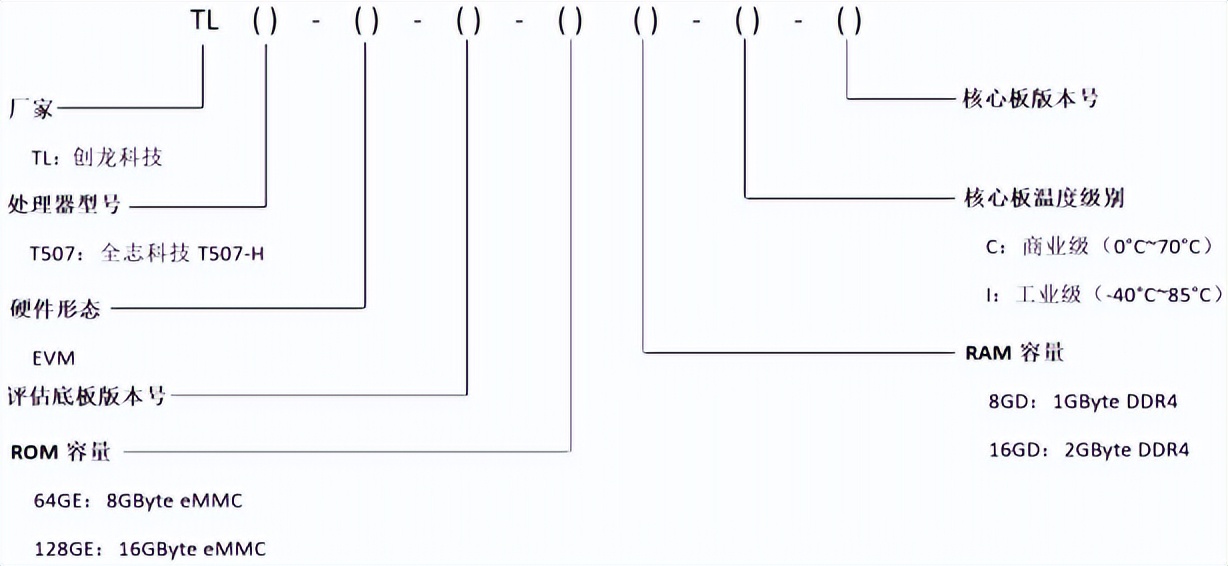

型号参数解释
图 12
8 评估板套件清单
表 7
|
名称 |
数量 |
备注 |
|
TLT507-EVM 评估板 |
1 个 |
/ |
|
12V 电源适配器 |
1 个 |
赠品 |
|
资料光盘/U 盘 |
1 套 |
赠品 |
|
Micro SD 系统卡 |
1 个 |
赠品 |
|
读卡器 |
1 个 |
赠品 |
|
Type-C 线 |
1 条 |
赠品 |
|
直连网线 |
1 条 |
赠品 |
|
HDMI 线 |
1 条 |
赠品 |
|
Type-C 转接头 |
1 个 |
赠品 |
|
2.4G 天线 |
1 条 |
赠品 |
9 技术服务
（1）协助底板设计和测试，减少硬件设计失误；
（2）协助解决按照用户手册操作出现的异常问题；
（3）协助产品故障判定；
（4）协助正确编译与运行所提供的源代码；
（5）协助进行产品二次开发；
（6）提供长期的售后服务。
10 增值服务
主板定制设计
核心板定制设计
嵌入式软件开发
项目合作开发
技术培训
