第三次实验 UML 建模工具的安装与使用

第三次实验 UML 建模工具的安装与使用

一、 实验目的
1） 学习使用 EA（Enterprise Architect） 开发环境创建模型的一般方法；

2） 理解 EA 界面布局和元素操作的一般技巧；

3） 熟悉 UML 中的各种图的建立和表示方法；

4） 掌握如何通过 EA 工具完成相关模型的建立

二、 实验内容

1）熟悉EA 环境

（1） 开始——>运行——>Enterprise Architect， 打开 Enterprise Architect 软件。 进入软件

之后， 可以选择新建一个项目。 在新建项目时， 系统会提示选择所需要的模型设计。

（2） 选择了所需要的模型之后， 可以看到， 在界面的右侧出现了相应的导航栏。 如下图所

示， 在导航栏里面列出了刚才所选择的系统模型。

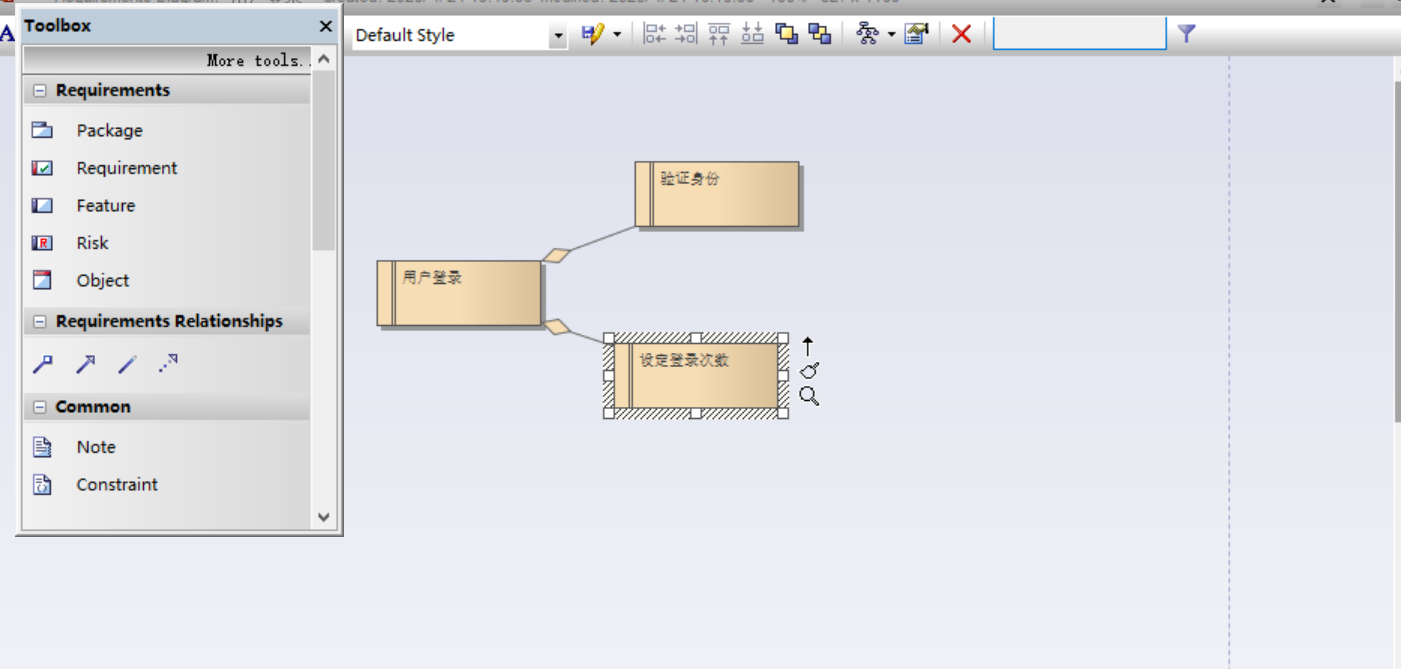

（3） 假设选择用例建模， 那么可以从左侧的工具面板中拖拽出一个参与者， 并为它命名。

这样在系统里面就多了一个叫做“用户” 的参与者。

（4） 以同样的方式从左侧工具面板中拖曳一个用例， 命名为“用例一” 。

（5） 同样通过拖拽的方式， 建立用例与参与者之间的关系。 对这个关联关系， 我们还可

以设置更加细化的约束。

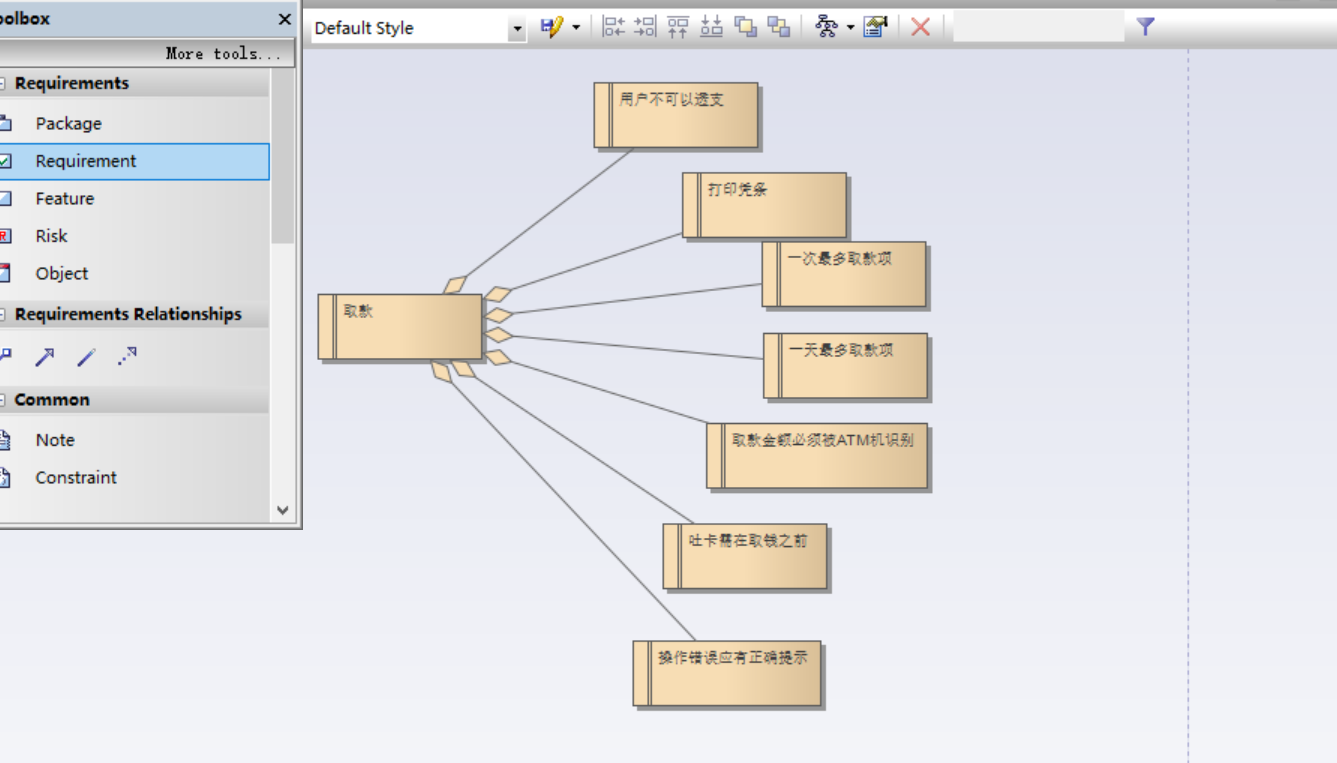

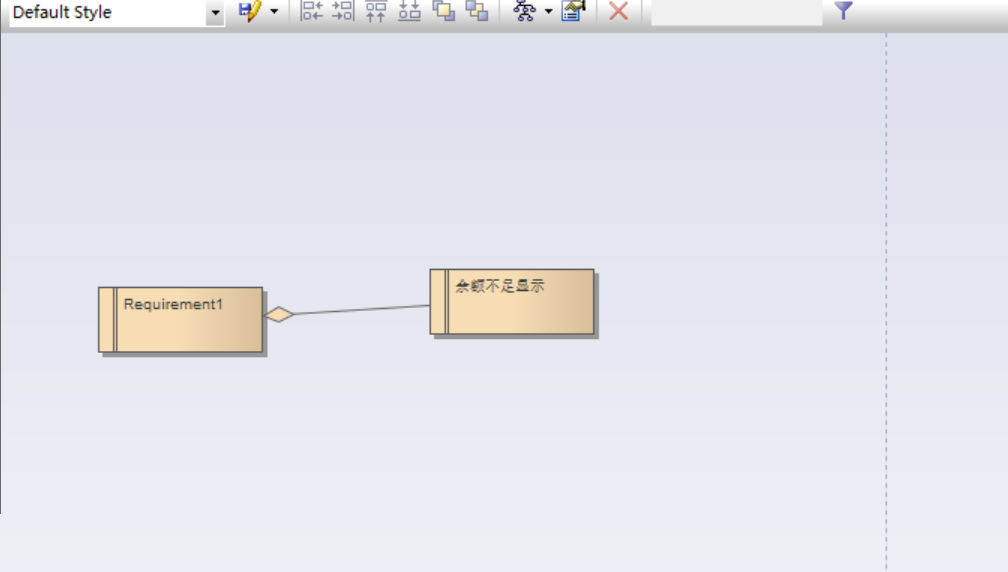

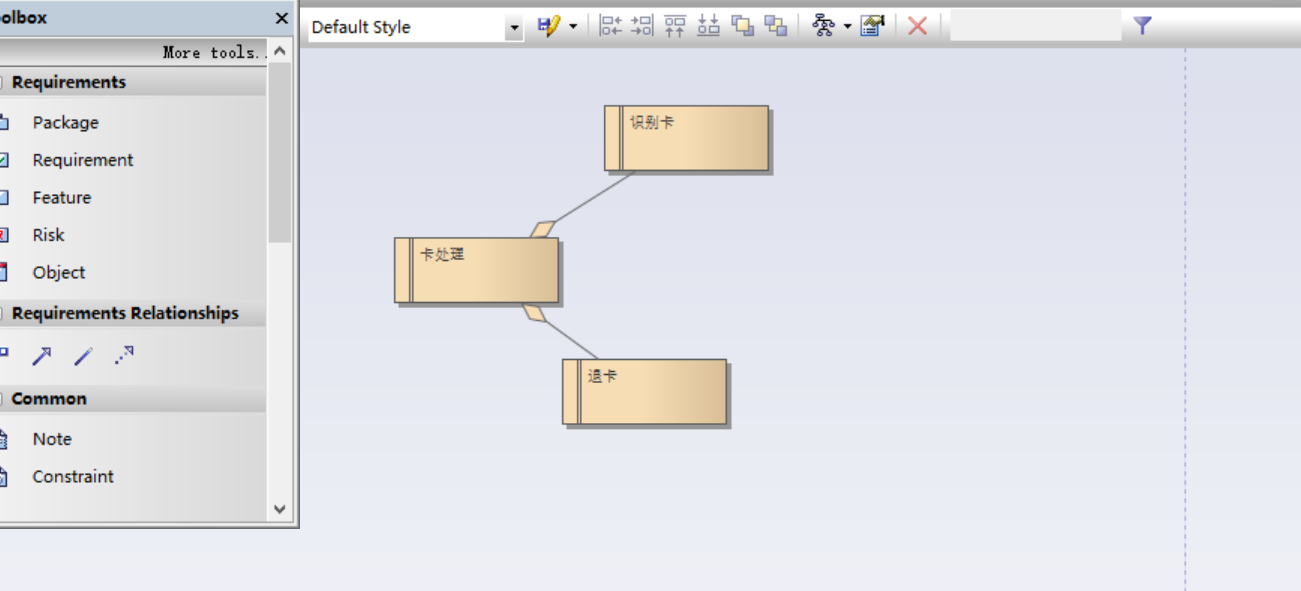

2）采用EA工具完成以下ATM示例系统的UML模型的建立。通过 EA 工具完成相关 UML 图的绘制。在建立过程中尝试理解模型元素，模型元素之间的关系。



三、实验步骤

1）新建项目，选择所需要的模型，完成重命名。

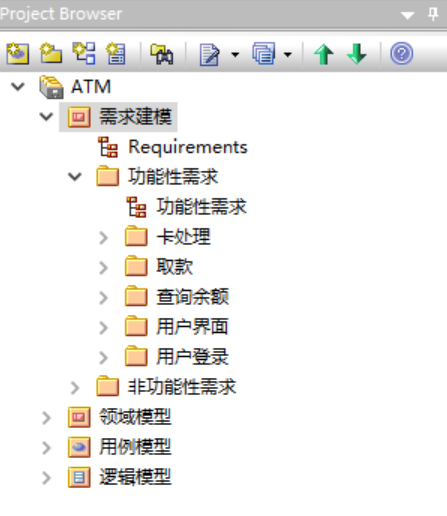

2）完成需求建模的相关子包的建立









3）需求建模































4）活动图

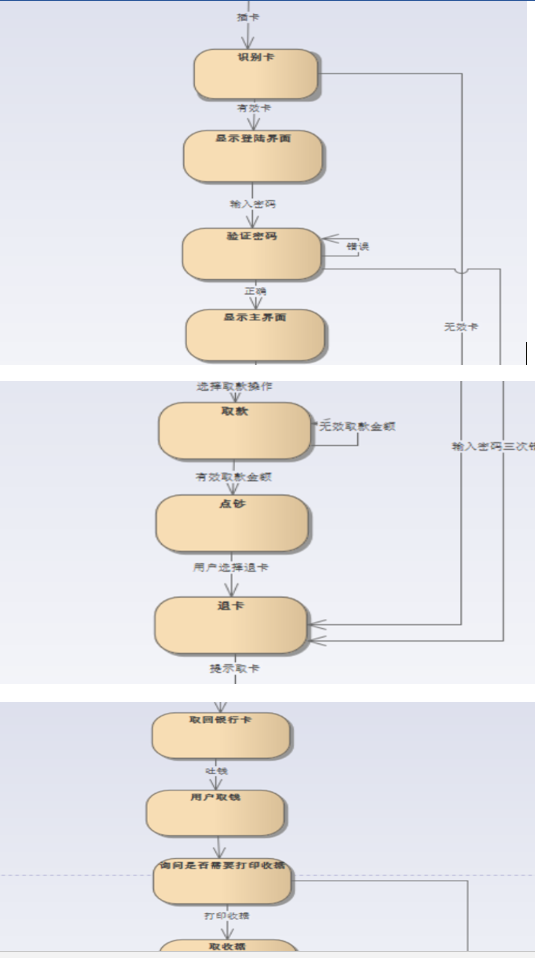

5）状态图

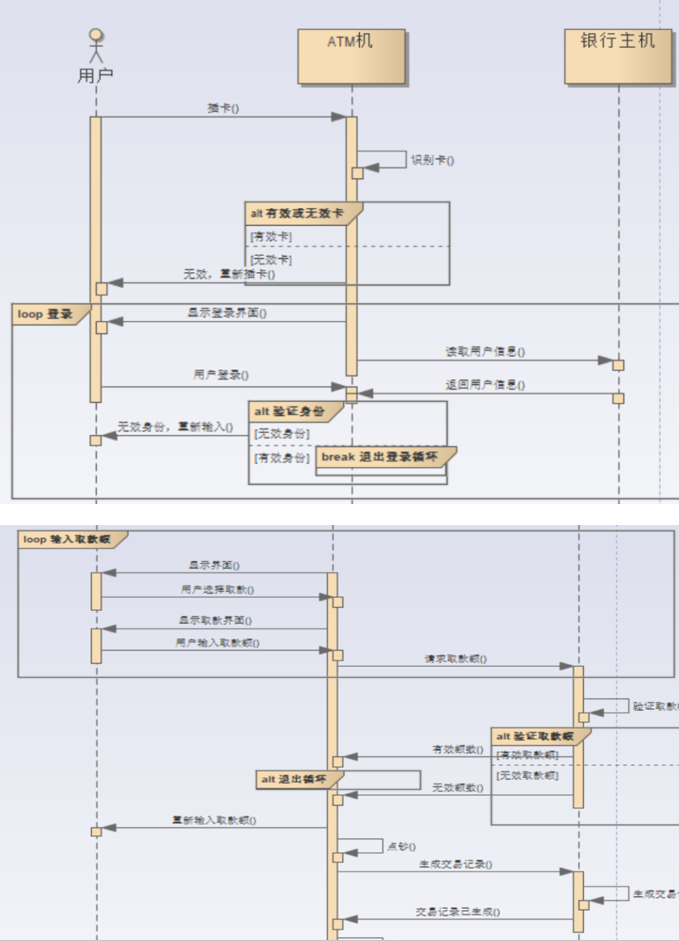

 6）顺序图









 三、实验小结

通过本次实验，我又认识熟悉了一个新的东西。开始使用EA时，确实遇到了很多的困难，比较是一个全新的东西，后来通过查询资料和观看视频，慢慢的开始习惯EA的相关操作。最开始因为软件的版本问题所以浪费了很多的时间，因为软件版本与视频中的版本不太一样，给实际的操作带来了更大的困难，最后及时更改了软件的版本，后面就相对比较顺利了。整个实验过程，都是需要不断的的学习新的东西，所以有了很大的收获。

四、思考题

通过网络查找相关资料，了解有哪些工具可以支持UML模型与C++或JAVA或PYTHON

代码的相互转换，并给出网络链接及说明。

 答：

1 Acceleo是MDA的一个代码自动生成工具，Acceleo能把模型转换为Java，C#，PHP等代码。Acceleo是基于 Eclipse平台以及EMF（Eclipse模型框架），而且开放源代码，还支持免费使用。https://baike.so.com/doc/7152835-7376693.html（简介）  http://www.oschina.net/p/acceleo

2 Visual Paradigm https://www.cnblogs.com/lsgxeva/p/7715434.html

3 MyEclipse里的插件，也可以用来实现代码与UML之前的转换，MyEclipse提供了对UML、Ajax、Web、Web Services、J2EE、JSP、 XML、 Struts、 JSF、 Java Persistence、 EJB、扩展数据库以及各种应用服务器的集成支持。MyEclipse也全面支持各种主流的第三方框架，让你能够快速高效地进行开发工作。

https://baike.so.com/doc/4700554-4914771.html
