RTCP

RTCP

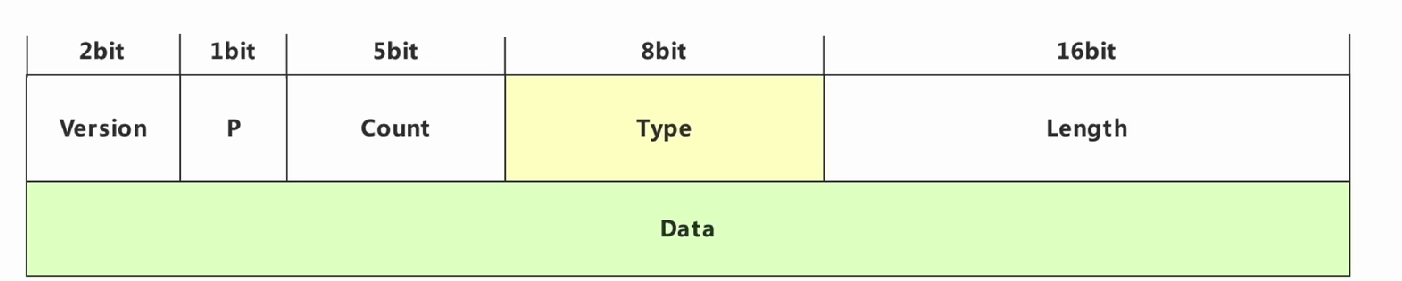

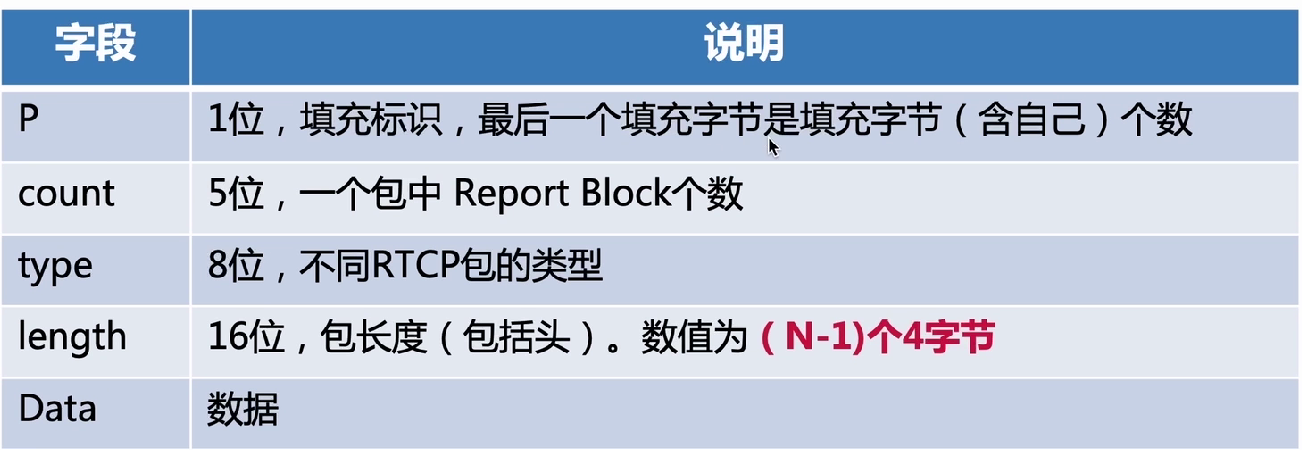

RTCP Header

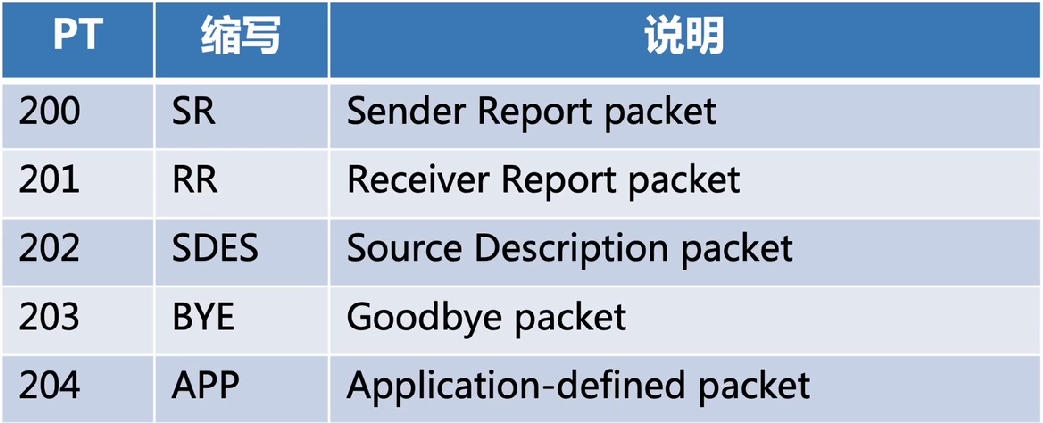

Rtcp Type

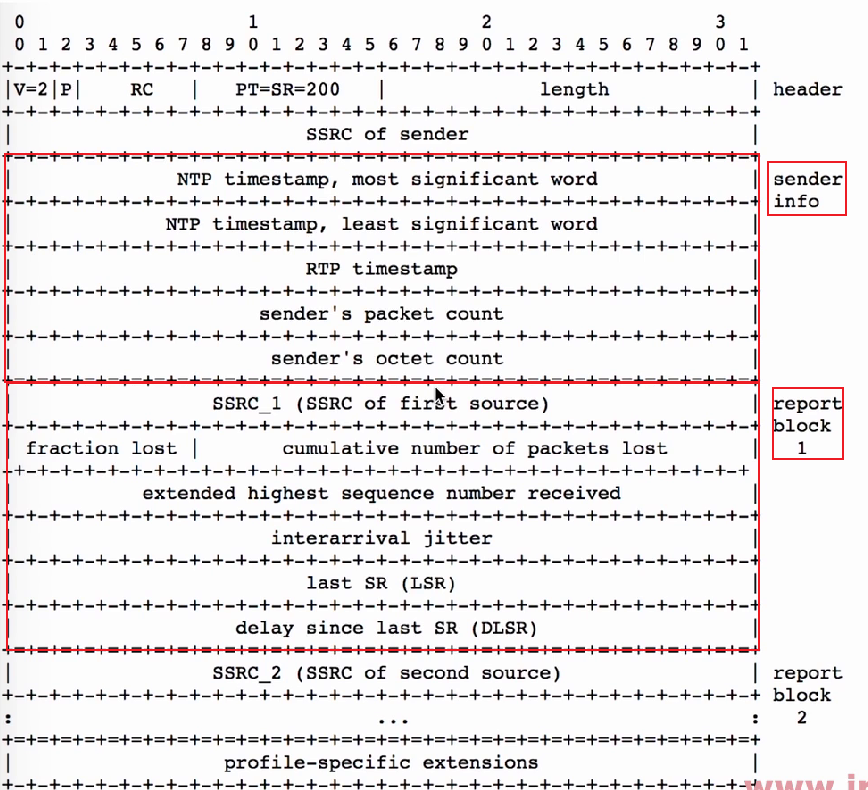

RTCP SR

• SR 报告包含一个Sender Info和多个 Receiver Report block

• SR 中可以携带RR信息, 减少包发送

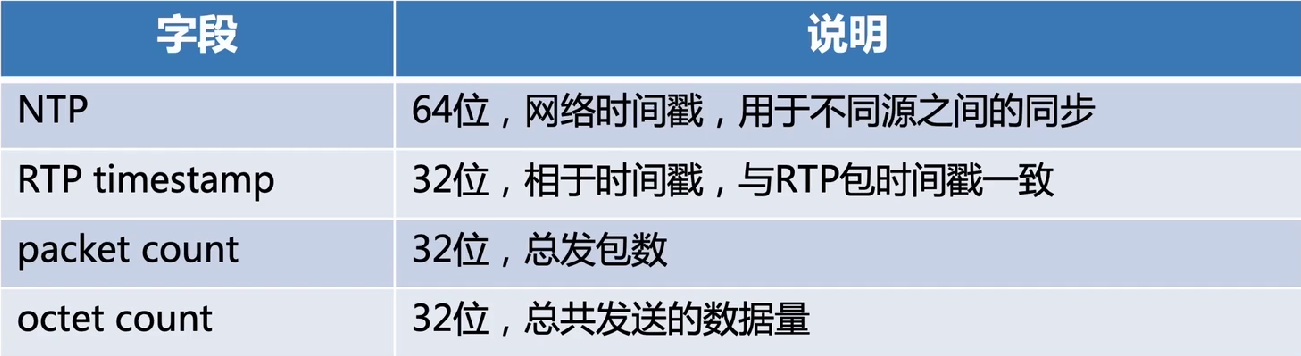

• Sender Report block

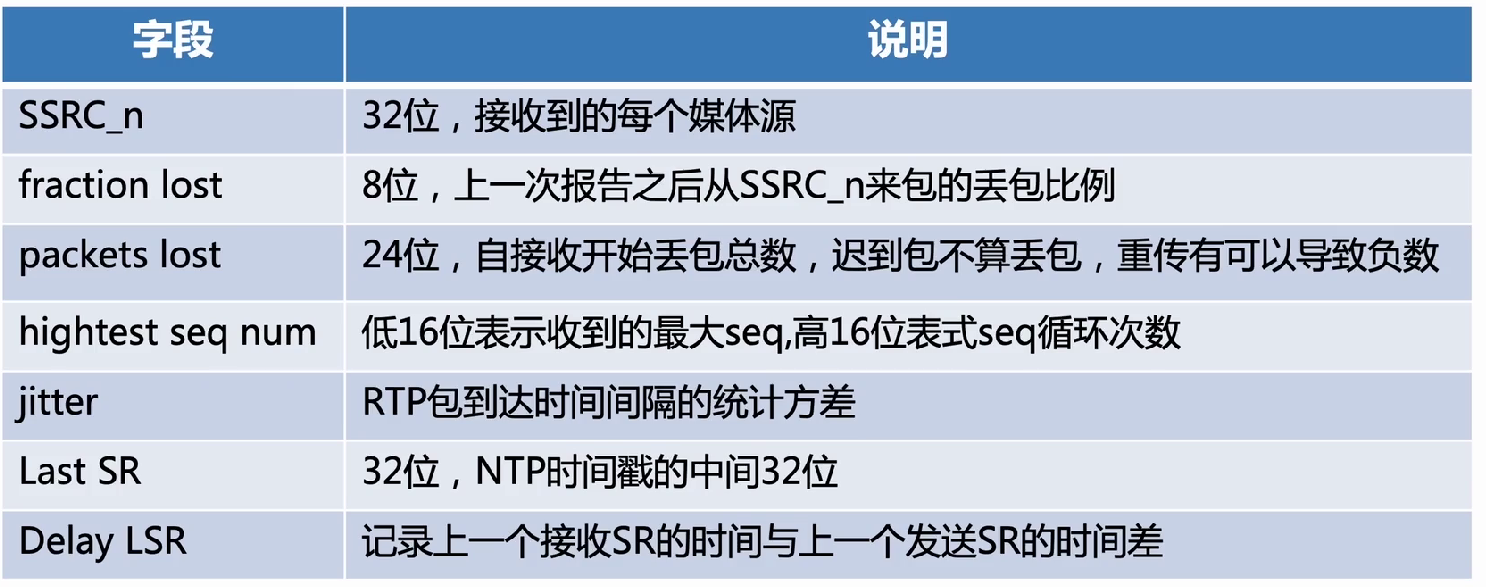

• Receive Report block

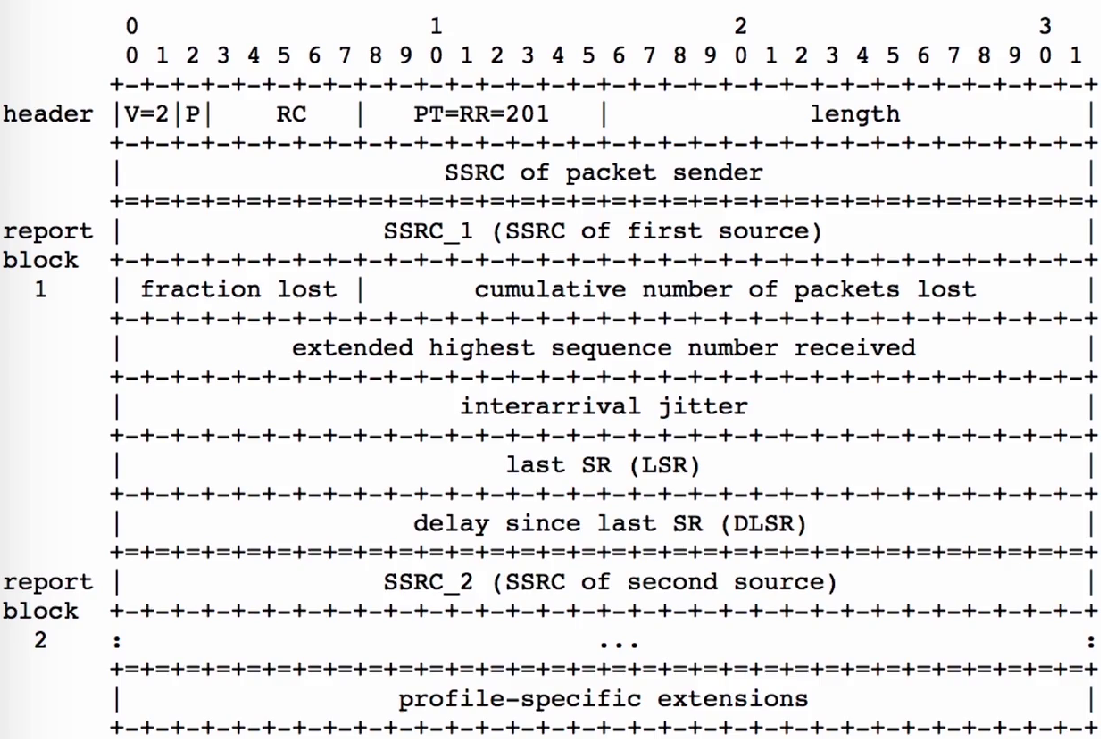

RTCP RR

• RR 就是包含了多个Receive Report block

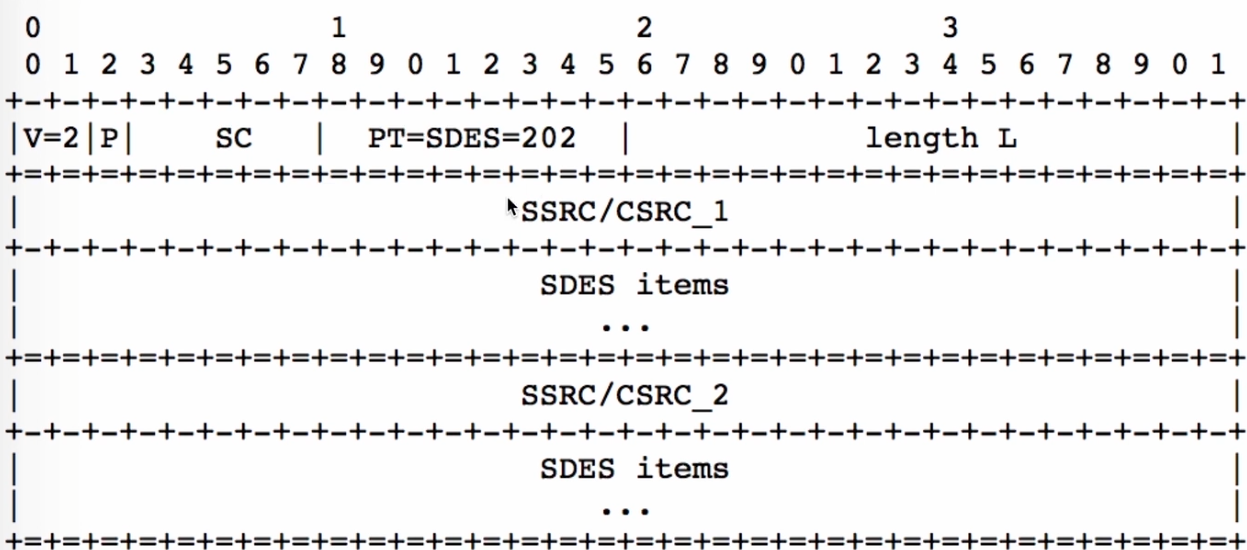

RTCP SDES

• SC : SSRC/CSRC 数量
• Item : 采用TLV存放描述数据

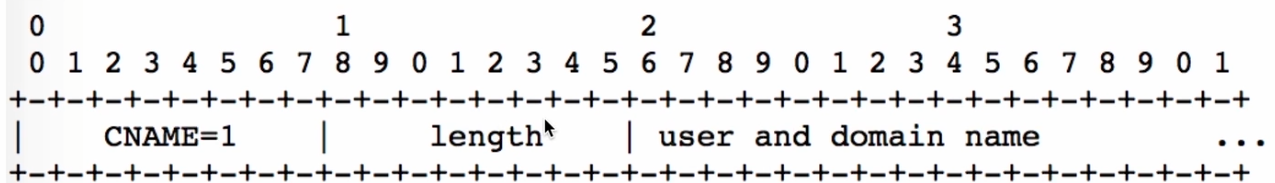

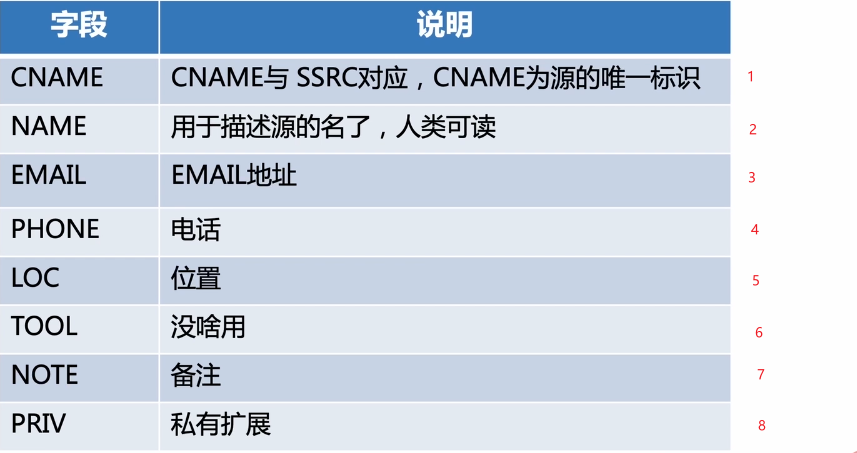

SDES Item

item 类型

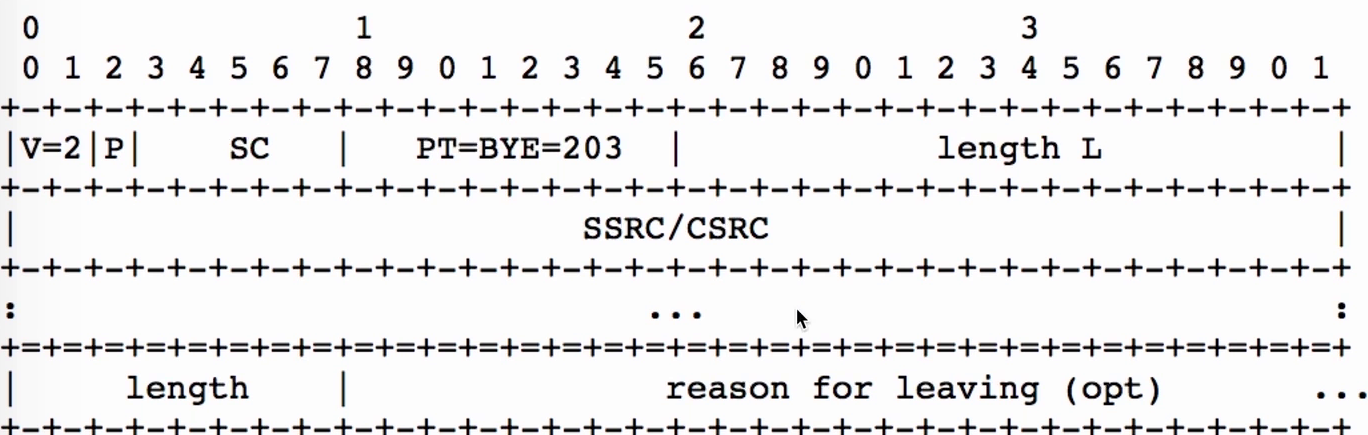

RTCP BYE

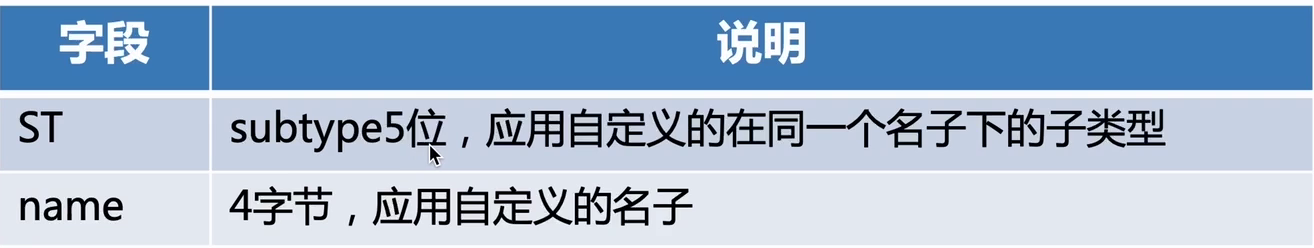

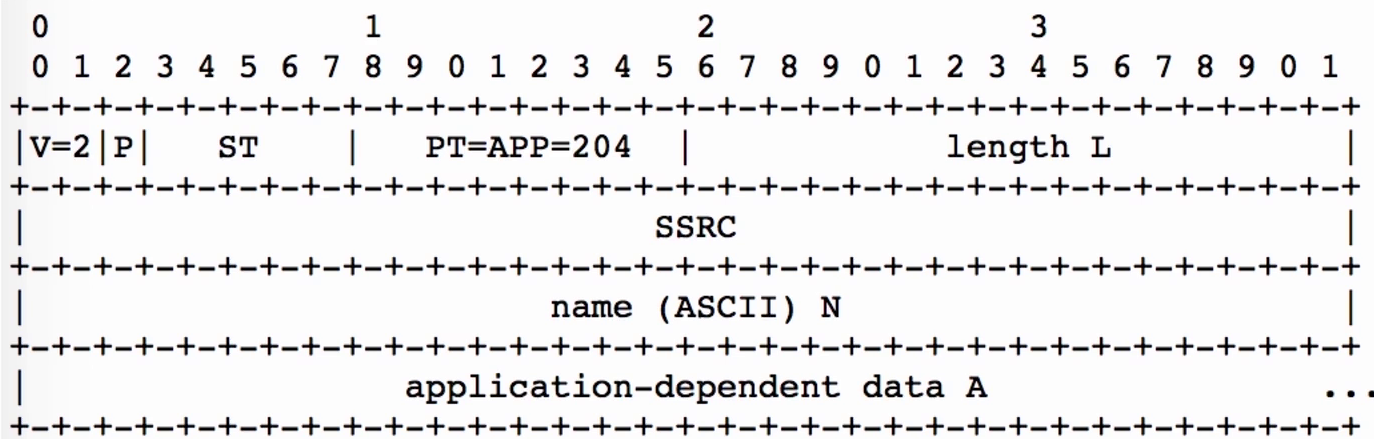

RTCP APP

• APP很少使用，可以通过APP自定义私有报文

---

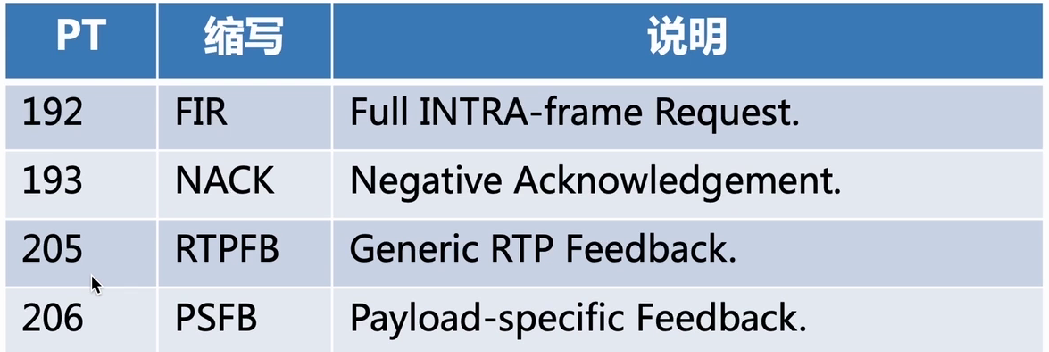

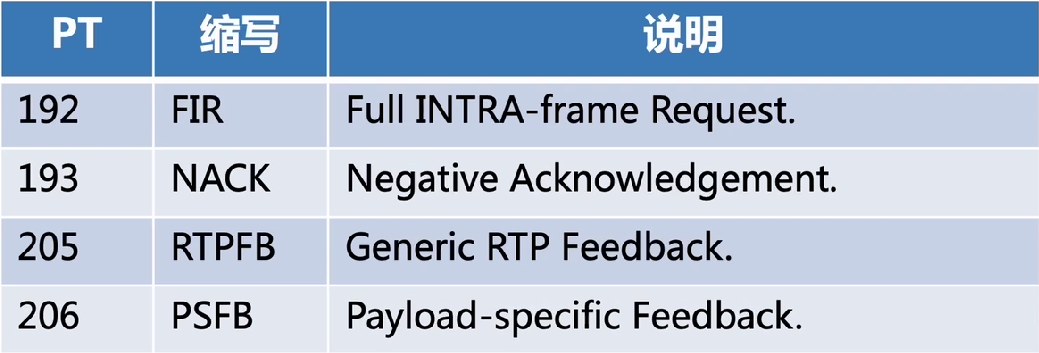

以下报文一般用于WebRtc Qos

• FIR : 请求关键帧
• NACK ：丢包信息，RTPFB中也有一个NACK, webRtc一般使用RTPFB中的Nack,这个NACK用的很少
• RTPFB : 传输层的FeedBack，如Nack
• PSFB : 负载层的FeebBack, 如PLI

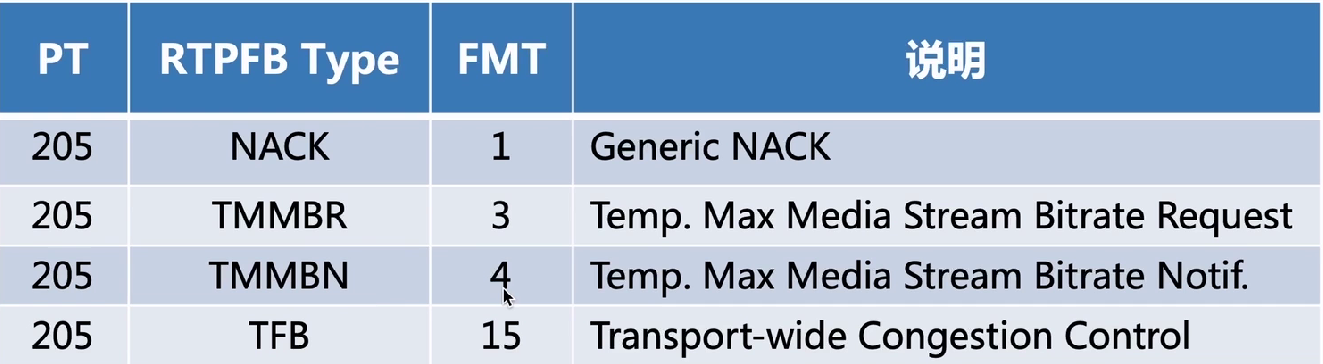

RTPFB Type

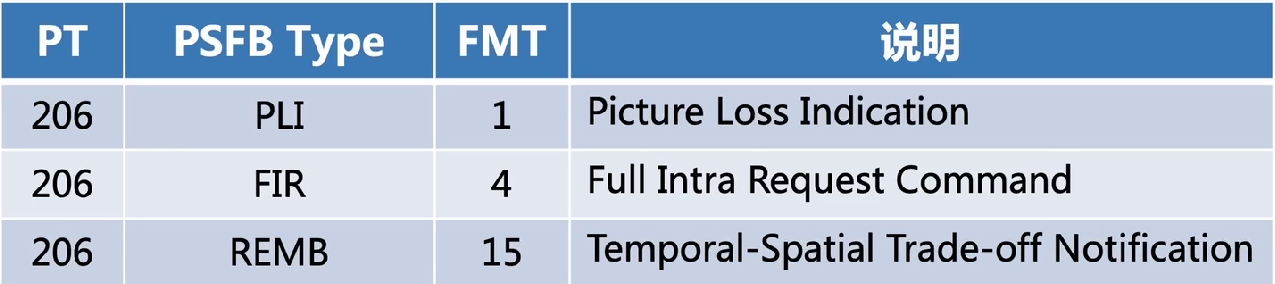

PSFB Type

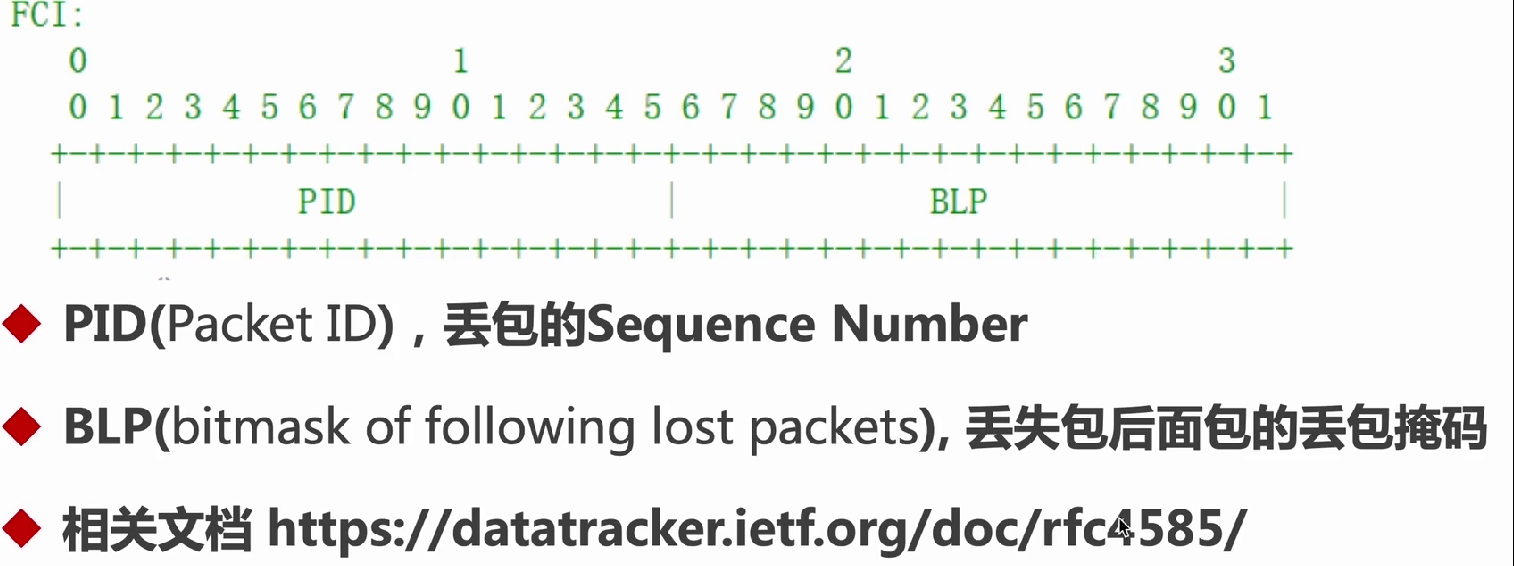

RTPFB NACK

• BLP表示 PID之后的16个包的丢包状况
• 比如 BLP最后一位置1，表示PID+1 包丢失，BLP倒数第二位置1，表示PID+2包丢失。

Compound RTCP

简介

• 多个RTCP包放同一个UDP包中发送
• 每个RTCP包不需要明确的分割

规则

存疑,实际抓包，并没有必须包含SDES

• 如果RTCP加密了，CompoundRTCP中必须包含加密前缀(可选）
• 必须包含SR/RR报文
• 必须包含SDES报文，SDES可只有一项CNAME Item
• 可以包含一个或多个FB报文
