利用Modelsim仿真高云工程文件的操作步骤

注意事项：

1、modelsim不要使用Altera自带的，否则无法识别高云的仿真器件库

（本人使用的是modelsim 10.5版本，高云EDA开发软件版本为Gowin_V1.9.8.07）

2、每次关闭modelsim后，再次打开进行仿真，都需要重新添加、编译器件库，即从第3步开始。

3、如果器件库已经安装好并且可用，直接跳到第5步







相关参考链接：

1、modelsim软件合集：

链接：https://pan.baidu.com/s/1-V9f-cR7--N-CLgAz0uQrQ

提取码：open

2、licsence破解教程

链接：https://blog.csdn.net/qin_feiyu/article/details/90199580

注：上述破解链接中的第4步，我只看到了mgls64.dll一个文件，按照步骤走下去仍然可以破解成功。



一、建立器件库文件夹

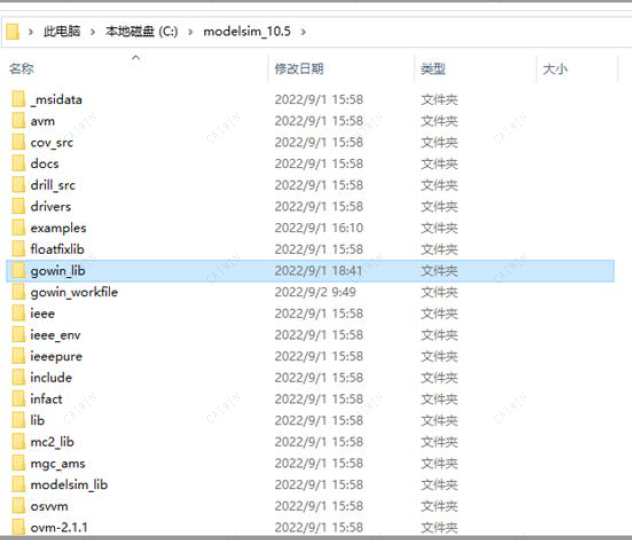

首先在modelsim安装目录下建立gowin器件库文件夹，比如gowin.lib。 如图1-1所示。

图1-1 新建器件库文件



二、复制器件库

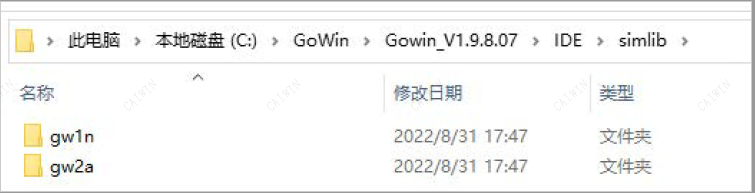

将高云安装目录下的器件库复制到gowin.lib文件夹下，如图2-1。

图2-1 器件库文件图示

将高云安装目录下的这两个文件夹拷贝到第1步中的gowin_lib文件夹内。

第2步结束后，直接跳到第5步，如果最后出现第8步Library所示界面，也是可以实现仿真的。如果要稳妥起见，还是一步一步来。



三、改变工作器件库

打开modelsim，调整工作器件库：

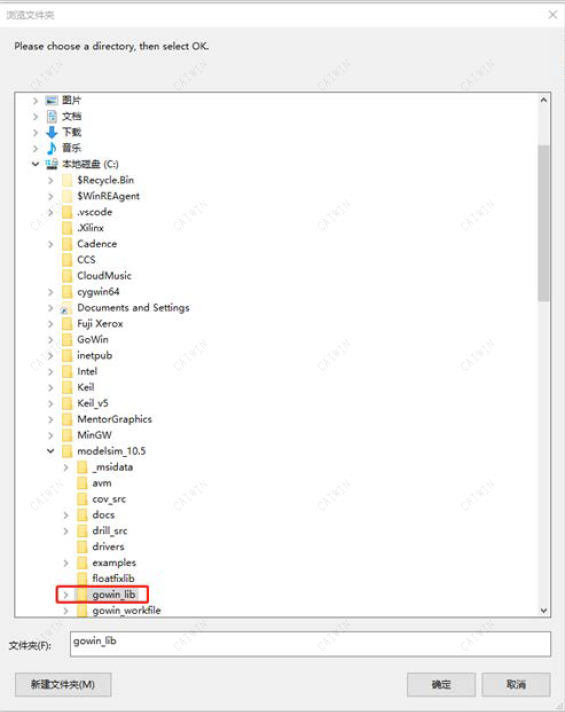

modelsim --> File --> Change Directory --> 选择第一步建立的文件夹gowin_lib，如图3-1。

图3-1 器件库文件

点击确定。

四、编译器件库

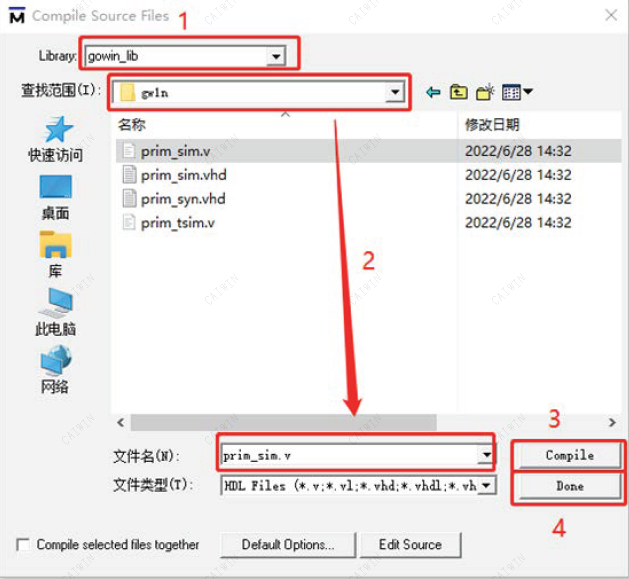

modelsim --> Compile --> 选择工作库以及需要编译的文件，如图4-1。

图4-1 编译库文件

1.首先选择Library，还是刚刚创建的gowin_lib；

2.然后选择与FPGA板子型号相对应的仿真库，我使用的型号是GW1N系列的，而且开发语言使用的是Verilog语言，所以选择prim_sim.v文件；

3.点击Compile（modelsim下方会显示进度条）；

4.编译结束后，点击Done。

如果需要添加多个库文件，可重复1到4步骤。



五、新建Library工作目录

modelsim --> new --> Library --> 自行添加目录名字

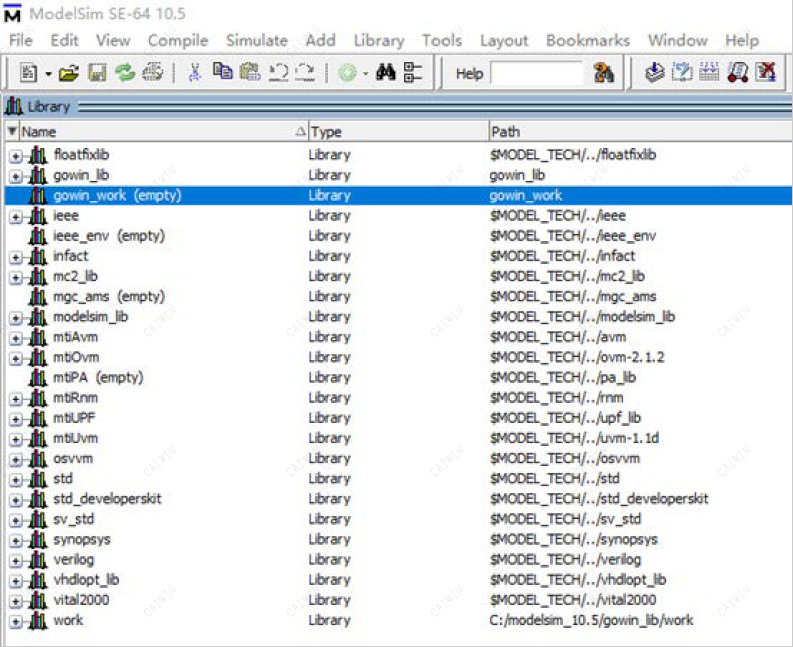

这里将Library命名为 gowin_work，如图5-1。

图5-1 新建工作库

因为还没有添加工程文件，所以“gowin_work”显示为empty。



六、建立工作文件夹

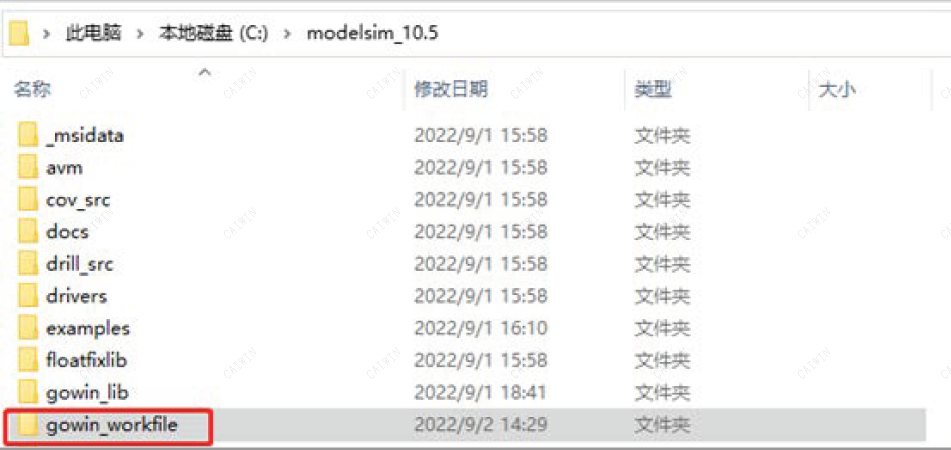

建立工作文件夹，如图6-1：

图6-1 新建工作文件夹

这个文件夹的位置可以是任意的，这里为了方便把它和gowin_lib放在一起。

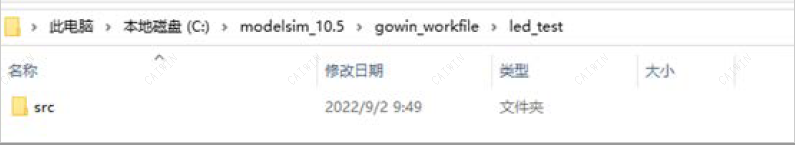

然后将要进行仿真的高云src文件夹复制到gowim_workfile文件夹下。如图6-2：

图6-2 复制工程文件



七、新建工程

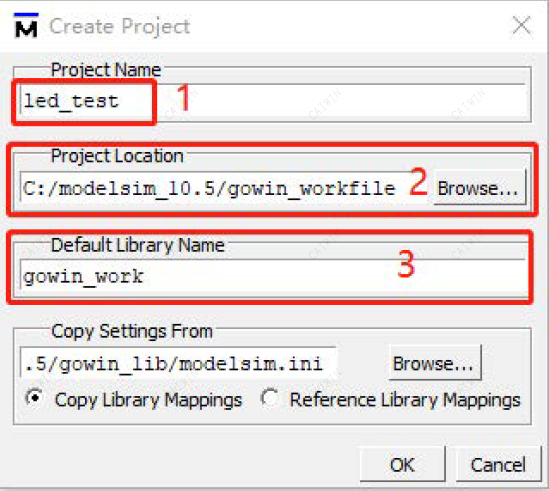

创建工程，添加工程文件，如图7-1。

modelsim --> new --> Project

图7-1 新建工程

1.根据实际工程输入名称；

2.选择工程存放位置，这里选择刚刚建立的文件夹gowin_workfile；

3.默认库名字，这里输入第5步新建的gowin_work。 其他无需修改，点击OK。

接下来弹出图7-2：

图7-2 添加工程文件

新建文件选1，添加已有文件选2；

这里添加高云EDA软件上已经编译过的.v文件，所以选择2。

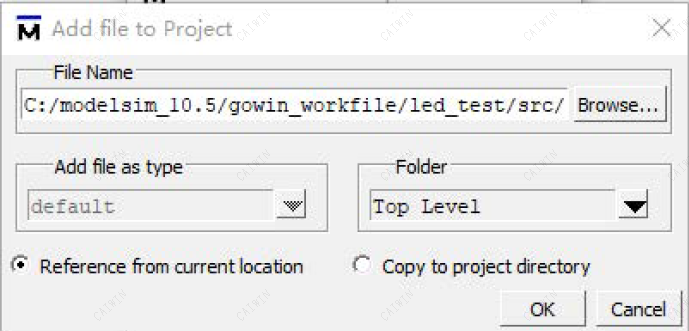

图7-3 添加工程文件

注意：这里除了添加工程文件，testbench文件，还需要将高云的库文件（第4步提到的prim_sim.v文件）添加进去。

如果工程中含有高云的IP核，分以下两种情况处理：

1.IP为非加密类型，添加.v文件；

2.IP为加密类型，添加.vo文件。 

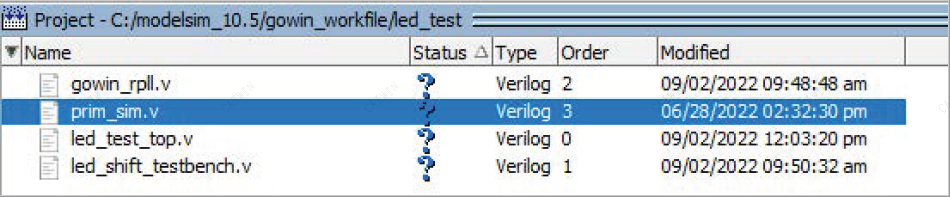

添加完成后的文件如下图7-4所示：

图7-4 Library界面工程文件示图

然后modelsim --> Compile --> Compile All。

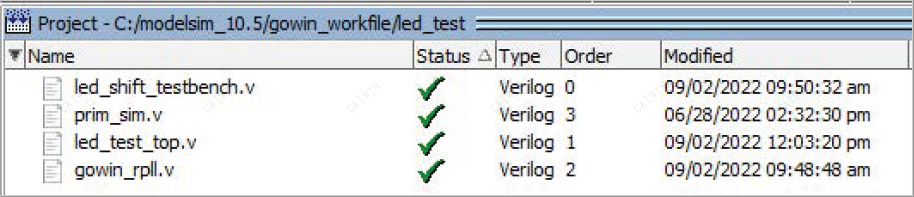

编程完成后，如下图7-5：

图7-5 Library界面工程文件示图

如果编译不通过，会显示“✘”，需自行修改。



八、仿真

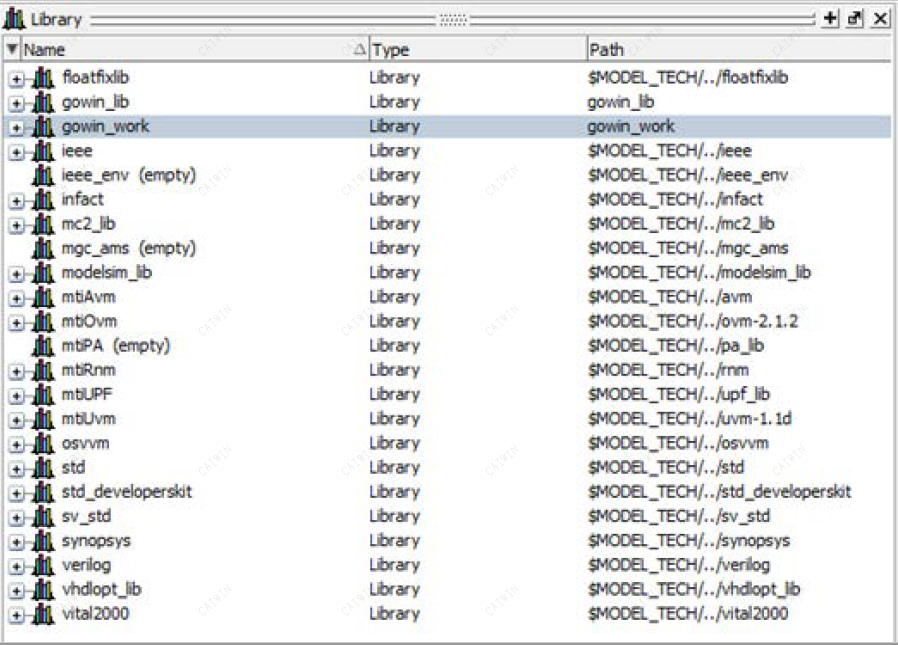

以上步骤均确认无误后，Library界面如下图8-1：

图8-1Library界面工程文件示图

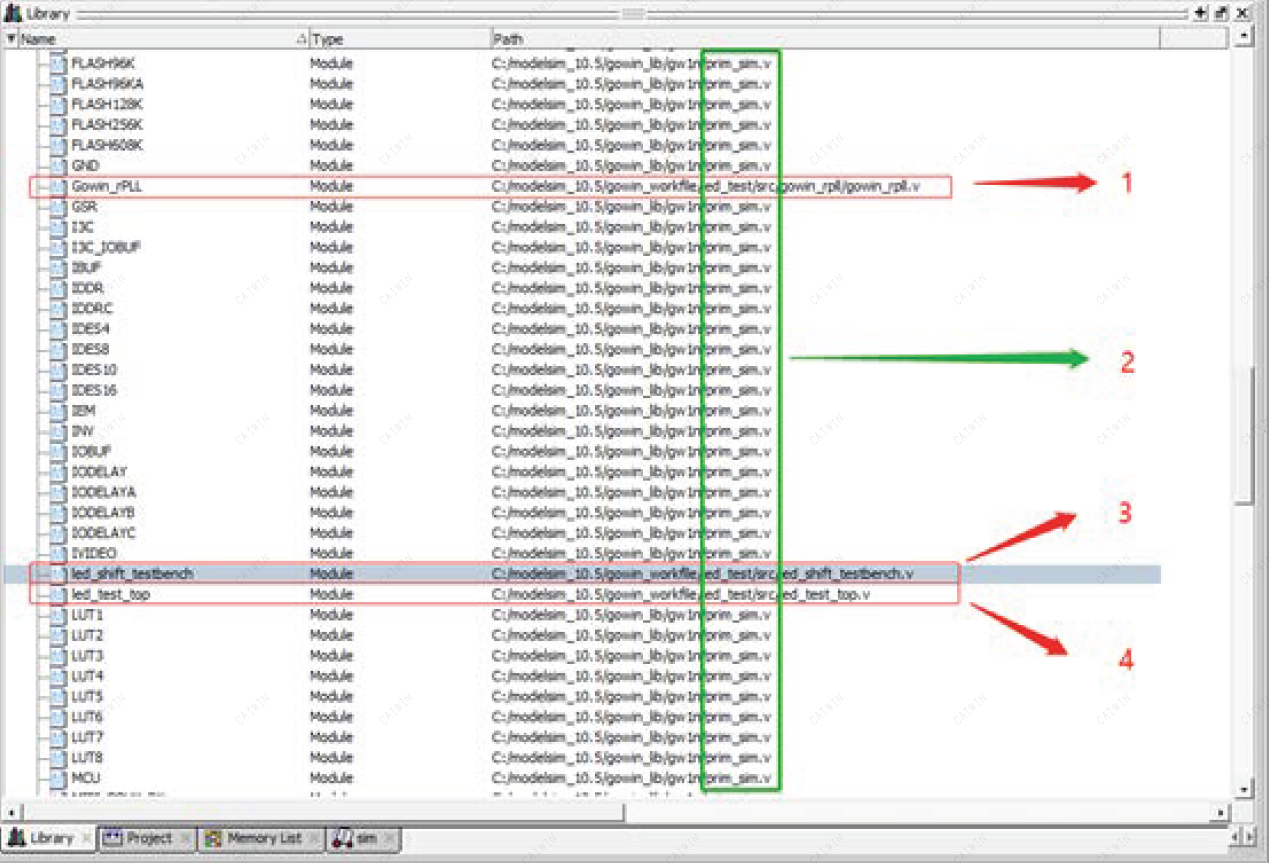

点击Library界面“gowin_work”左边的“＋”按键，文件显示如图8-2，即可以开始仿真。

图8-2 Library界面工程文件示图

1.PLL的 IP 核文件

2.仿真库文件，即prim_sim.v

3.仿真文件

4.工程文件

右击仿真文件（led_shift_testbench），点击“Simulate”，即可开始仿真。

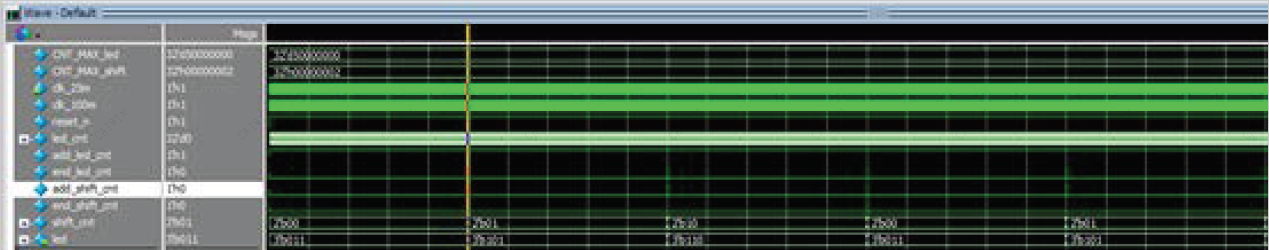

仿真波形如图8-3：

图8-3 仿真波形
