4.9 CPU 中央处理器

1.中央处理器概述
1.1 现代电子计算机--冯诺依曼模型
主要部分：控制部件，运算部件，存储部件，输入，输出
中央处理器：控制部件，运算部件

CPU与其它部件交互：输入、输出、存储

CPU：读取并执行指令的部件
由控制信号和数据通路组成（数据通路包含一部分存储单元）

1.2 控制信号
由控制器生成（把机器指令译码并生成指令的执行部件所需的控制信号）（比如D锁存器的W）

1.3 数据通路
指令执行部件间传送信息的路径
通路的建立由控制信号控制，受时钟驱动
包含运算部件和存储部件（存储必须受时钟驱动）

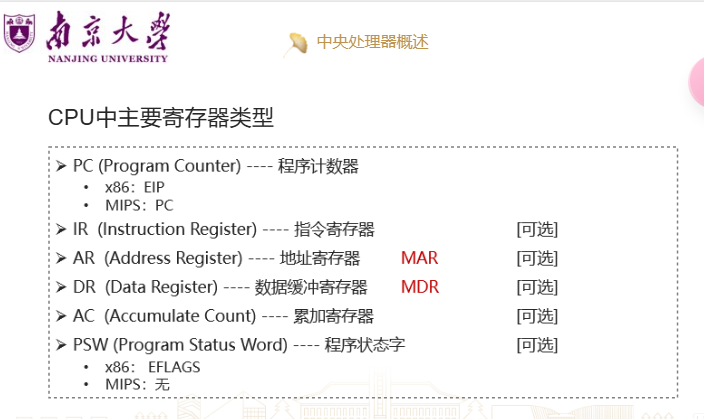

1.4 CPU中主要寄存器类型

1.5 数据通路的寄存器传输表示

通过寄存器的值判断组合逻辑电路是否正确

1.6数据通路与时钟周期（输入前要一段稳定的建立时间，输入后要一段稳定的保持时间并且时钟触发到稳定的时间有延迟）

1.7 单/多总线CPU实例

（一个时钟周期无法完成寄存器的写入）

例子

（其实指令存储器和数据存储器是一个MEM（主存），这里只是便于区分）（但是逻辑上可以分为两类，MEM里既有专门存code(指令)，也有专门存(data)数据的）
先读PC寄存器，确定读取哪个指令存储器

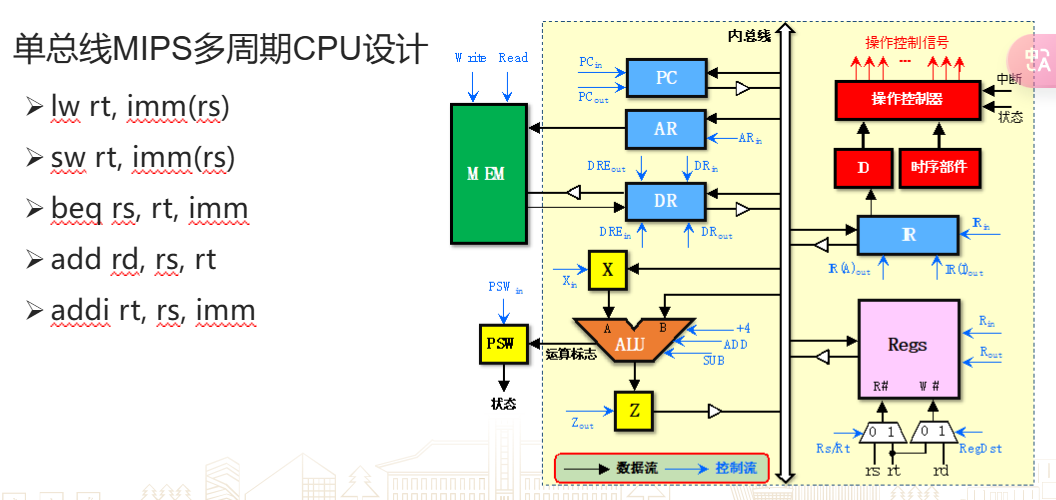

2 MIPS32 单总线CPU（原理容易理解？，周期更长）
2.1 指令执行的一般流程

（不包含黄色背景意为可选
2.2 各周期的含义

2.3 指令周期的设定

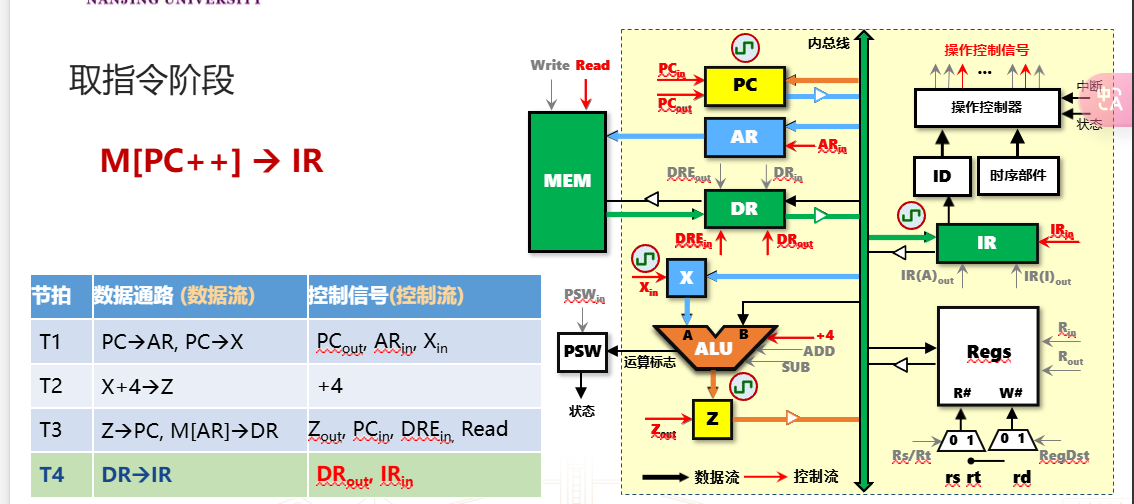

取指令阶段
