OpenPLC Runtime项目 Modbus.cpp 详细分析

OpenPLC Runtime项目 Modbus.cpp 文件分析

阅读分析 Modbus.cpp 文件

简述

简述描述了 Modbus.cpp 自身定位，基本概念（我是谁）。在 Openplc Runtime 项目中的作用，服务于哪些模块（我去哪）。

文件注释：Modbus.cpp 具有 OpenPLC 支持的所有 Modbus TCP 功能。

Modbus 基本概念：Modbus 是一种常用的串行通信协议，被广泛应用于工业自动化领域。

定义：由Modicon公司，现施耐德电气 Schineider Electric ，于1979年开发的一种串行通信协议。它最初设计用于可编程逻辑控制器（PLC）之间的通信，但现已成为工业领域通信协议的业界标准，并广泛应用于工业电子设备之间的连接。

核心概念：

开放式协议，免费可用。
串行通信，支持 RS-232、RS-485、还支持以太网，TCP/IP。
主/从架构，主节点（Master）负责启动，从（Slave）节点根据命令执行相应的操作并返回结果。
功能码，Modbus 协议定义了一系列功能码，用于指定设备执行不同的操作。
1. 读取线圈状态
2. 读取输入状态/离散输入，
3. 读取保持寄存器
4. 读取输入寄存器
5. 写单个线圈
6. 写单个寄存器
支持多种数据格式，
1. Coil，位，线圈
2. Discrete Inputs，输入状态，离散输入
3. Holding Registers，保持寄存器
4. Input Registers，输入寄存器。

依赖

依赖描述了 Modbus 基于哪些服务层，才能实现自身的功能（我从哪来）。
本节内容主要源于 Modbus.cpp 代码文件。

#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <pthread.h>

#include "ladder.h"
#include <string.h>

#include "debug.h"

ladder.h 作为 OpenPLC Runtime 项目的公共头文件。
stdio.h、stdlib.h、string.h 常用工具头文件。
unistd.h 提供操作系统底层功能的访问接口。
pthread.h 提供多线程支持，锁。
debug.h 提供了调试用的接口声明，接口实现在 debug.cpp ，由 .st 文件生成。

实现

实现本节描述了 Modbus 自身功能的实现思路和原理（为什么来）。

本节内容主要源于 Modbus.cpp 代码文件。

宏、全局变量

#define MAX_DISCRETE_INPUT              8192
#define MAX_COILS                       8192
#define MAX_HOLD_REGS                   8192
#define MAX_INP_REGS                    1024

#define MIN_16B_RANGE                   1024
#define MAX_16B_RANGE                   2047
#define MIN_32B_RANGE                   2048
#define MAX_32B_RANGE                   4095
#define MIN_64B_RANGE                   4096
#define MAX_64B_RANGE                   8191

下面常量均带有 MAX 开头。

用于设置缓冲区长度，以及遍历的结束条件。

MAX_DISCRETE_INPUT 离散输入个数最大值，用于设置离散输入缓冲区长度，以及遍历离散输入缓冲区。
MAX_COILS 线圈个数最大值，用于设置线圈缓冲区最大值，以及遍历线圈缓冲区。
MAX_HOLD_REGS 保持寄存器个数最大值，用于设置保持寄存器缓冲区长度，以及遍历保持寄存器缓冲区。
MAX_INP_REGS 输入寄存器个数最大值，用于设置输入寄存器缓冲区长度，以及遍历输入寄存器缓冲区。

下面常量均带有 RANGE 结尾。

用于 IO 时，作为过滤条件。也用于遍历缓冲区时，作为过滤条件。

MIN_16B_RANGE、MAX_16B_RANGE，限制 16 位的范围。1024-2047，长度为 1024 位，单位为 16B，存在 64 个 16 B。
MIN_32B_RANGE、MAX_32B_RANGE，限制 32 位的范围。2048-4095，长度为 2048 位，单位为 32B，存在 64 个 32 B。
MIN_64B_RANGE、MAX_64B_RANGE，限制 64 位的范围。4096-8191，长度为 4096 位，单位为 64B，存在 64 个 64 B。

下面常量是 Modbus 定义的状态码，功能码。

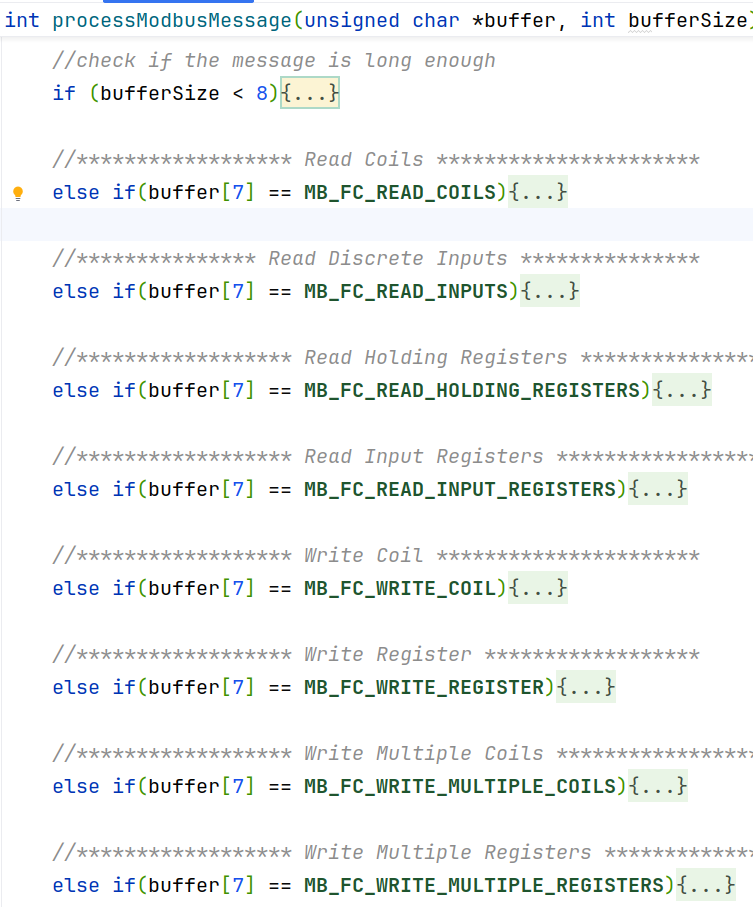

检查 buffer 的第 7 个字节是否等于功能码（见图），根据功能码调用相应的函数

Modbus.cpp processModbusMessage 函数。

#define MB_FC_NONE                      0
#define MB_FC_READ_COILS                1
#define MB_FC_READ_INPUTS               2
#define MB_FC_READ_HOLDING_REGISTERS    3
#define MB_FC_READ_INPUT_REGISTERS      4
#define MB_FC_WRITE_COIL                5
#define MB_FC_WRITE_REGISTER            6
#define MB_FC_WRITE_MULTIPLE_COILS      15
#define MB_FC_WRITE_MULTIPLE_REGISTERS  16
#define MB_FC_DEBUG_INFO                0x41 // Request debug variables count
#define MB_FC_DEBUG_SET                 0x42 // Debug set trace (force variable)
#define MB_FC_DEBUG_GET                 0x43 // Debug get trace (read variables)
#define MB_FC_DEBUG_GET_LIST            0x44 // Debug get trace list (read list of variables)
#define MB_FC_DEBUG_GET_MD5             0x45 // Debug get current program MD5
#define MB_FC_ERROR                     255

MB_FC_NONE，空
MB_FC_READ_COILS ，读线圈
MB_FC_READ_INPUTS，读离散输入
MB_FC_READ_HOLDING_REGISTERS，读保持寄存器
MB_FC_READ_INPUT_REGISTERS，读输入寄存器
MB_FC_WRITE_COIL，写线圈
MB_FC_WRITE_REGISTER，写寄存器
MB_FC_WRITE_MULTIPLE_COILS，写多线圈
MB_FC_WRITE_MULTIPLE_REGISTERS，写多寄存器
MB_FC_DEBUG_INFO，debug 信息
MB_FC_DEBUG_GET，debug get trace，疑问：初识未知？，后来回答：显示索引范围内的变量数据。
MB_FC_DEBUG_GET_LIST，debug get trace list，疑问：初识未知？，后来回答：响应包括在所提供的索引列表中指定的变量的跟踪数据。
MB_FC_DEBUG_SET，debug set trace，
MB_FC_DEBUG_GET_MD5，debug get md5，
MB_FC_ERROR，错误码相关。

疑问：FC 是什么的简写？，回答：FC 是 Function 缩写，MB 是 Modbus 缩写。

下面宏均以 ERR 开头。

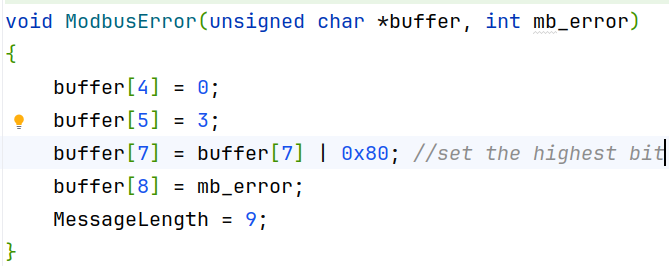

用于错误码设置函数，见下图。

Modbus.cpp ModbusError 函数。

函数显示，错误码设置在 buffer 的 index 为 8 的字节，长度设置为 9。
并且 index 为 7 的字节高位为 1。4 和 5 分别为 0 和 3。

// Modbus error codes，Modbus错误码，
// 同样，设置 buffer 的第 7 个字节的最高位为 1，第 8 位存储错误码
#define ERR_NONE                        0
#define ERR_ILLEGAL_FUNCTION            1
#define ERR_ILLEGAL_DATA_ADDRESS        2
#define ERR_ILLEGAL_DATA_VALUE          3
#define ERR_SLAVE_DEVICE_FAILURE        4
#define ERR_SLAVE_DEVICE_BUSY           6

ERR_NONE，无错误
ERR_ILLEGAL_FUNCTION，无效函数
ERR_ILLEGAL_DATA_ADDRESS，无效数据地址，用于地址越界。
ERR_ILLEGAL_DATA_VALUE，无效数据值，用于值溢出或不符合约定。
ERR_SLAVE_DEVICE_FAILURE，从设备失败。
ERR_SLAVE_DEVICE_BUSY，从设备忙。

下面是宏函数，作为工具函数，仅在 Modbus.cpp 中使用。

#define bitRead(value, bit) (((value) >> (bit)) & 0x01)
#define bitSet(value, bit) ((value) |= (1UL << (bit)))
#define bitClear(value, bit) ((value) &= ~(1UL << (bit)))
#define bitWrite(value, bit, bitvalue) (bitvalue ? bitSet(value, bit) : bitClear(value, bit))

#define lowByte(w) ((unsigned char) ((w) & 0xff))
#define highByte(w) ((unsigned char) ((w) >> 8))

bitRead 按位读
bitSet 按位写1
bitClear 按位置0
bitWrite 按位写0或1
lowByte，取低8位
highByte 取高8位

下面这些宏与 debug 调试相关

#define MB_DEBUG_SUCCESS                 0x7E
#define MB_DEBUG_ERROR_OUT_OF_BOUNDS     0x81
#define MB_DEBUG_ERROR_OUT_OF_MEMORY     0x82
#define SAME_ENDIANNESS                  0
#define REVERSE_ENDIANNESS               1
#define MAX_MB_FRAME                     260

初始化

全局变量声明和分配

// 离散输入缓存区
IEC_BOOL mb_discrete_input[MAX_DISCRETE_INPUT];
// 线圈缓存区
IEC_BOOL mb_coils[MAX_COILS];
// 输入寄存器
IEC_UINT mb_input_regs[MAX_INP_REGS];
// 保持寄存器
IEC_UINT mb_holding_regs[MAX_HOLD_REGS];

int MessageLength;

extern char md5[];
extern unsigned long __tick;

函数实现

函数实现概述
Modbus.cpp 中所有函数分为三种类别：入口函数、核心函数、工具函数。
调用关系依次是外部模块 -> 入口函数 -> 核心函数 -> 工具函数。
入口函数负责转发，接受外部模块的请求，在 OpenPLC rutnime 初始化完成后，进入 Modbus.cpp 文件的所有流量均从入口函数流入（mapUnusedIO 函数调用除外，见下文工具函数说明。），入口函数只有一个 processModbusMessage。经过入口函数的流量，经过功能码的检查，分别转发到不同的核心函数。
核心函数负责业务实现，接受入口函数调用，执行对应于功能码的业务，可能会调用工具函数帮助实现业务。
工具函数负责重复性高的局部功能实现，辅助核心函数完成业务。

入口函数：processModbusMessage。

向 server.cpp 提供服务。server.cpp 作为一个服务器，接受来自client的 TCP 请求，将 message 信息发送到此入口函数中。

核心函数：ModbusError、ReadCoils、ReadDiscreteInputs、ReadHoldingRegisters、ReadInputRegisters、WriteCoil、WriteRegister、WriteMultipleCoils、WriteMultipleRegisters、debugInfo、debugGetTrace、debugGetTraceList、debugSetTrace、debugGetMd5。

核心组件函数均在 processModbusMessage 入口函数中，被调用。通过检测功能码，选择调用哪个核心组件函数。

工具函数：word、mapUnusedIO。

用于实现局部功能。

word，将两个字节连接成一个int型，读写线圈、离散输入、输入寄存器、保持寄存器时使用。
mapUnusedIO，该函数将内部NULL OpenPLC缓冲区设置为指向Modbus缓冲区上的有效位置。在 dnp3.cpp dnp3StartServer 函数中调用。
1. 此函数负责 Modbus 缓冲区的初始化启动，Modbus 初始化属于 OpenPLC runtime 启动时业务。

核心函数阅读

入口函数负责转发，工具函数实现局部功能，它们的角色已然明了，不再详细讨论。
本节对若干核心函数进行阅读讨论，搞清楚实现的具体业务，深刻理解 Modbus 协议内部逻辑。

通用
1. ModbusError
2. void ModbusError(unsigned char *buffer, int mb_error)
  1. buffer 为缓冲区，缓冲区定义在 server.cpp 中，在函数上下文持续传递。unsigned char buffer[NET_BUFFER_SIZE];
  2. mb_error 为 Modbus 的错误码。
  3. 函数体负责将错误信息写入缓冲区，缓冲区各个字节存储的值存在格式规范，使用长度为 9 字节的 Modbus 响应报文，存储在 buffer 中，第7个字节的最高位设置为 1，表示错误响应，第8个字节存储错误码。
  4. 被调用的代码块
    1. 入口函数检查长度小于 8，if (bufferSize < 8)。设置错误码为 ERR_ILLEGAL_FUNTION，非法函数错误，ModbusError(buffer, ERR_ILLEGAL_FUNCTION);。
线圈
1. ReadCoils
  1. void ReadCoils(unsigned char *buffer, int bufferSize)
  2. buffer，buffer 为缓冲区，缓冲区定义在 server.cpp 中，在函数上下文持续传递。unsigned char buffer[NET_BUFFER_SIZE];
  3. bufferSize，客户端发送给Server.cpp 的消息长度，messageSize = listenToClient(client_fd, buffer);
  4. 函数体负责，
    1. 非法检查 if (bufferSize < 12)，if (ByteDataLength > 255)
    2. 读取 buffer 内容，识别到 start 有效数据存储位置的起始下标、CoilDataLength 线圈数据长度、ByteDataLength 字节数据长度。
```
Start = word(buffer[8], buffer[9]);
CoilDataLength = word(buffer[10], buffer[11]);
ByteDataLength = CoilDataLength / 8;
```
    1. 加锁和解锁，pthread_mutex_lock(&bufferLock);pthread_mutex_unlock(&bufferLock);
      1. 锁对象 bufferLock 在 main.cpp 定义，在头文件 ladder.h 额外声明，被 Modbus.cpp 引用。
    2. 加锁临界区负责将 bool_output 内容写入 buffer，按位依次写入。疑问：bool_output 数据谁写入的？ 回答：估计是WriteCoil 函数写入的。
```
   for(int i = 0; i < ByteDataLength ; i++)
   {
      for(int j = 0; j < 8; j++)
      {
         int position = Start + i * 8 + j;
         if (position < MAX_COILS)
         {
            if (bool_output[position/8][position%8] != NULL)
            {
               bitWrite(buffer[9 + i], j, *bool_output[position/8][position%8]);
            }
            else
            {
               bitWrite(buffer[9 + i], j, 0);
            }
         }
      }
   }
```
  5. 被调用的代码块
    1. 入口函数，if(buffer[7] == MB_FC_READ_COILS)检查功能码为 MB_FC_READ_COILS，Modbus 函数读线圈，ReadCoils(buffer, bufferSize);。
2. WriteCoil
  1. void WriteCoil(unsigned char *buffer, int bufferSize)
  2. buffer，buffer，buffer 为缓冲区，缓冲区定义在 server.cpp 中，在函数上下文持续传递。unsigned char buffer[NET_BUFFER_SIZE];
  3. bufferSize，客户端发送给Server.cpp 的消息长度，messageSize = listenToClient(client_fd, buffer);
  4. 函数体负责设置 bool_output 特定位为 0 或 1，
    1. 非法检查，if (bufferSize < 12)，if (Start < MAX_COILS)
    2. 识别起始下标，Start = word(buffer[8], buffer[9]);
    3. 分配写入值 if (word(buffer[10], buffer[11]) > 0) value = 1;
    4. 加锁解锁，pthread_mutex_lock(&bufferLock);，pthread_mutex_unlock(&bufferLock);
    5. 临界区中，设置 bool_ouput 特定位的值,
```
if (bool_output[Start/8][Start%8] != NULL)
{
   *bool_output[Start/8][Start%8] = value;
}
```
  5. 被调用的代码块
    1. 入口函数，if(buffer[7] == MB_FC_WRITE_COIL)，Modbus 函数写线圈，WriteCoil(buffer, bufferSize);。
3. WriteMultipleCoils
  1. void WriteMultipleCoils(unsigned char *buffer, int bufferSize)
  2. buffer，buffer，buffer 为缓冲区，缓冲区定义在 server.cpp 中，在函数上下文持续传递。unsigned char buffer[NET_BUFFER_SIZE];
  3. bufferSize，客户端发送给Server.cpp 的消息长度，messageSize = listenToClient(client_fd, buffer);
  4. 函数体负责将 buffer 中有效位循环写入 bool_output 的特定位，
    1. 非法检查，if (bufferSize < 12)，if ( (bufferSize < (13 + ByteDataLength)) || (buffer[12] != ByteDataLength) )
    2. 识别 Start buffer 中有效位起始下标，CoilDataLength 线圈数据位长度，ByteDataLength 线圈数据字节长度。
```
Start = word(buffer[8],buffer[9]);
CoilDataLength = word(buffer[10],buffer[11]);
ByteDataLength = CoilDataLength / 8;
```
    1. 按规则，准备响应buffer中特定位， buffer[4] = 0;buffer[5] = 6;
    2. 加锁解锁，pthread_mutex_lock(&bufferLock);，pthread_mutex_unlock(&bufferLock);
    3. 临界区负责循环写入 bool_output 的特定位，
```
for(int i = 0; i < ByteDataLength ; i++)
{
   for(int j = 0; j < 8; j++)
   {
      int position = Start + i * 8 + j;
      if (position < MAX_COILS)
      {
         if (bool_output[position/8][position%8] != NULL)
            *bool_output[position/8][position%8] = bitRead(buffer[13 + i], j);
      }
   }
}
```
  5. 被调用代码块，
    1. 入口函数，if(buffer[7] == MB_FC_WRITE_MULTIPLE_COILS)，WriteMultipleCoils(buffer, bufferSize);
离散输入
1. ReadDiscreteInputs
  1. void ReadDiscreteInputs(unsigned char *buffer, int bufferSize)
  2. buffer，buffer，buffer 为缓冲区，缓冲区定义在 server.cpp 中，在函数上下文持续传递。unsigned char buffer[NET_BUFFER_SIZE];
  3. bufferSize，客户端发送给Server.cpp 的消息长度，messageSize = listenToClient(client_fd, buffer);
  4. 函数体负责循环按位将 bool_input 有效位写入 buffer。
    1. 识别局部信息
```
Start = word(buffer[8],buffer[9]);
InputDataLength = word(buffer[10],buffer[11]);
ByteDataLength = InputDataLength / 8;
```
    1. 加解锁，pthread_mutex_lock(&bufferLock);pthread_mutex_unlock(&bufferLock);
    2. 临界区中循环写入
```
for(int i = 0; i < ByteDataLength ; i++)
{
   for(int j = 0; j < 8; j++)
   {
      int position = Start + i * 8 + j;
      if (position < MAX_DISCRETE_INPUT)
      {
         if (bool_input[position/8][position%8] != NULL)
         {
            bitWrite(buffer[9 + i], j, *bool_input[position/8][position%8]);
         }
      }
   }
}
```
  5. 被调用代码块，
    1. 入口函数，if(buffer[7] == MB_FC_READ_INPUTS) ReadDiscreteInputs(buffer, bufferSize);。

寄存器，省略内容重复的部分（buffer、bufferSize参数，加解锁），保留关键内容，便于阅读。

ReadHoldingRegisters

void ReadHoldingRegisters(unsigned char *buffer, int bufferSize)

函数体负责循环按字节将 int_memory，dint_memory，lint_memory 内容写入 buffer，

识别局部变量，

Start = word(buffer[8],buffer[9]);
WordDataLength = word(buffer[10],buffer[11]);
ByteDataLength = WordDataLength * 2;

配置响应buffer格式

buffer[4] = highByte(ByteDataLength + 3);
buffer[5] = lowByte(ByteDataLength + 3); //Number of bytes after this one
buffer[8] = ByteDataLength; //Number of bytes of data

临界区负责写入 buffer

// 16 位内存，每次写入 2 个 8 位。
//...
buffer[ 9 + i * 2] = highByte(*int_memory[position - MIN_16B_RANGE]);
buffer[10 + i * 2] = lowByte(*int_memory[position - MIN_16B_RANGE]);
// 32 位内存，写入到 buffer 中，每次写入2 个 8位
// ...
uint16_t tempValue = (uint16_t)(*dint_memory[(position - MIN_32B_RANGE)/2] >> 16);
buffer[ 9 + i * 2] = highByte(tempValue);
buffer[10 + i * 2] = lowByte(tempValue);
// ...
uint16_t tempValue = (uint16_t)(*dint_memory[(position - MIN_32B_RANGE)/2] & 0xffff);
buffer[ 9 + i * 2] = highByte(tempValue);
buffer[10 + i * 2] = lowByte(tempValue);
// 64 位内存，每次写入 2 个8位
//...
uint16_t tempValue = (uint16_t)(*lint_memory[(position - MIN_64B_RANGE)/4] >> 48);
buffer[ 9 + i * 2] = highByte(tempValue);
buffer[10 + i * 2] = lowByte(tempValue);
//...
uint16_t tempValue = (uint16_t)((*lint_memory[(position - MIN_64B_RANGE)/4] >> 32) & 0xffff);
buffer[ 9 + i * 2] = highByte(tempValue);
buffer[10 + i * 2] = lowByte(tempValue);
//...
uint16_t tempValue = (uint16_t)((*lint_memory[(position - MIN_64B_RANGE)/4] >> 16) & 0xffff);
buffer[ 9 + i * 2] = highByte(tempValue);
buffer[10 + i * 2] = lowByte(tempValue);
//...
uint16_t tempValue = (uint16_t)(*lint_memory[(position - MIN_64B_RANGE)/4] & 0xffff);
buffer[ 9 + i * 2] = highByte(tempValue);
buffer[10 + i * 2] = lowByte(tempValue);

被调代码块，
1. 入口函数，MB_FC_READ_HOLDING_REGISTERS，

ReadInputRegisters

void ReadInputRegisters(unsigned char *buffer, int bufferSize)

函数体负责循环按字节将 int_input 写入 buffer，

识别局部信息

Start = word(buffer[8],buffer[9]);
WordDataLength = word(buffer[10],buffer[11]);
ByteDataLength = WordDataLength * 2;

准备响应格式

Start = word(buffer[8],buffer[9]);
WordDataLength = word(buffer[10],buffer[11]);
ByteDataLength = WordDataLength * 2;

临界区循环写入

buffer[ 9 + i * 2] = highByte(*int_input[position]);
buffer[10 + i * 2] = lowByte(*int_input[position]);

int_input，是 unsigned short int 类型数组。

被调用代码块
1. 入口函数，MB_FC_READ_INPUT_REGISTERS

WriteRegister，在给定的位置向寄存器写入一个单词。调用者必须持有“ BufferLock”。

void WriteRegister(unsigned char *buffer, int bufferSize)

函数体负责将 buffer 内容写入 int_memory、mb_holding_regs、dint_memory、lint_memory，

识别局部变量，Start = word(buffer[8],buffer[9])。
临界区写入封装函数调用，mb_error = writeToRegisterWithoutLocking(Start, word(buffer[10], buffer[11]));
int writeToRegisterWithoutLocking(int position, uint16_t value)
1. position，有效位起始位置。
2. value，16位数据，需要写入的值。
3. return int，错误码，反映执行状态。

// 模拟输出
*int_output[position] = value;
// 16 位
*int_memory[position - MIN_16B_RANGE] = value;
// 32 位
mb_holding_regs[position] = value;
// Overwrite one word of the 32 bit register:
// Calculate the bit offset of the word in the 32 bit register.
int bit_offset = (1 - ((position - MIN_32B_RANGE) % 2)) * 16;
// Mask the word.
*dint_memory[(position - MIN_32B_RANGE) / 2] &= ~(((uint32_t) 0xffff) << bit_offset);
// Overwrite the word.
*dint_memory[(position - MIN_32B_RANGE) / 2] |= ((uint32_t) value) << bit_offset;
// 64 位
mb_holding_regs[position] = value;
// Overwrite one word of the 64 bit register:
// Calculate the bit offset of the word in the 64 bit register.
int bit_offset = (3 - ((position - MIN_64B_RANGE) % 4)) * 16;
// Mask the word.
*lint_memory[(position - MIN_64B_RANGE) / 4] &= ~(((uint64_t) 0xffff) << bit_offset);
// Overwrite the word.
*lint_memory[(position - MIN_64B_RANGE) / 4] |= ((uint64_t) value) << bit_offset;

被调用代码块，
1. 入口函数，MB_FC_WRITE_COIL

WriteMultipleRegisters
1. void WriteMultipleRegisters(unsigned char *buffer, int bufferSize)
2. 函数体负责循环将 buffer 内容写入 int_memory、mb_holding_regs、dint_memory、lint_memory
  1. 识别局部变量
```
Start = word(buffer[8],buffer[9]);
WordDataLength = word(buffer[10],buffer[11]);
ByteDataLength = WordDataLength * 2;
```
  1. 准备响应格式
```
buffer[4] = 0;
buffer[5] = 6; //Number of bytes after this one.
```
  1. 临界区负责循环写入，
```
for(int i = 0; i < WordDataLength; i++)
{
   int position = Start + i;
   int error = writeToRegisterWithoutLocking(position, word(buffer[13 + i * 2], buffer[14 + i * 2]));
}
```
  传入 16 位数据，写入到 posistion 下标的位置。
3. 被调用代码块，
  1. 入口函数，MB_FC_WRITE_MULTIPLE_REGISTERS

调试
1. debugInfo，发送DEBUG_INFO功能代码的Modbus响应帧。这个函数为DEBUG_INFO函数代码构造一个Modbus响应帧。响应帧包括PLC程序中定义的变量的数量。
```
 * Modbus Response Frame (DEBUG_INFO):
 * +-----+-------+-------+
 * | MB  | Count | Count |
 * | FC  |       |       |
 * +-----+-------+-------+
 * |0x41 | High  | Low   |
 * |     | Byte  | Byte  |
 * |     |       |       |
 * +-----+-------+-------+
```
1. void debugInfo(unsigned char *mb_frame)
2. 被调用代码，
  1. 入口函数，MB_FC_DEBUG_INFO，debugInfo(buffer);。
3. debugGetTrace，这个函数为DEBUG_GET函数代码构造一个Modbus响应帧。响应帧包括指定索引范围内变量的跟踪数据。
4. debugGetTraceList，这个函数为DEBUG_GET_LIST函数代码构造一个Modbus响应帧。响应框架包括在所提供的索引列表中指定的变量的跟踪数据。
5. debugSetTrace，这个函数为DEBUG_SET函数代码构造一个Modbus响应帧。响应帧指示set trace命令是否成功，或者是否有错误，比如索引越界。
6. debugGetMd5，

posted @ 2024-10-15 08:49 生产队的扛把子阅读(336) 评论(0) 收藏举报

刷新页面返回顶部

OpenPLC Runtime项目 Modbus.cpp 详细分析

OpenPLC Runtime项目 Modbus.cpp 文件分析

简述

依赖

实现

宏、全局变量

初始化

函数实现

核心函数阅读

公告
