实验3 多个段的汇编源程序编写与调试

一、实验目的

1. 理解和掌握将数据、代码、栈放入不同逻辑段的程序的编写和调试
2. 理解具有多个段的汇编源程序对应的目标程序执行时，内存分配方式
3. 掌握大小写字符的转换方法、数字字符和数值之间的转换方法
4. 理解并掌握各种寻址方式的灵活应用
5. 掌握汇编指令loop, and, or，div, mul的用法


二、实验准备

复习教材chapter 6-8章。
  • chapter 6 包含多个段的程序
  • chapter 7 更灵活的定位内存地址的方法
  • chapter 8 数据处理的两个基本问题


三、实验内容

1. 实验任务1

使用任意文本编辑器，录入汇编源程序task1.asm。

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 5 dup(2)
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

阅读源程序，从理论上分析源代码的功能，尤其是line15-25，循环实现的功能是什么，逐行理解每条指令的功能。

  • 使用masm、link对task1.asm进行汇编、链接，得到可执行文件task1.exe，运行并观察结果。
  • 使用debug工具对程序进行调试，执行到程序返回前，即line27之前，观察结果。
  • 修改line4里5个字节单元的值，重新汇编、链接、运行，观察结果。
1 db 5 dup(2)
2 --> 改成:
3 db 2,3,4,5,6

基于观察，分析、猜测这里的数值作用是什么。

2. 实验任务2

已知数据段data中定义字节数据如下:

1 data segments
2     db 23, 50, 66, 71, 35
3 data ends

编写程序，在屏幕上以十进制整数形式打印输出这5个两位数。

提示:

  • 1个两位数如何输出
    思路如下:





  • 具体处理步骤如下:
    第1步，利用除法指令div，计算出每个数位上的数值。
    第2步，利用数值和数字字符之间ascII码的关系，把数值→数字字符
    第3步，利用系统功能调用int 21h中的2号子功能，输出单个字符。

    int 21h中的2号子功能说明如下：
    功能:输出单个字符
    用法:
    1 mov ah, 2
2 mov dl, ×× ; ××是待输出的字符，或其ASCII码值
3 int 21h

  • 5个两位数如何输出
    利用loop指令，以及，灵活的寻址方式。



    3. 实验任务3

    教材「实验5 编写、调试具有多个段的程序」(1)

    程序源码见task3.asm。



    4. 实验任务4

    教材「实验5 编写、调试具有多个段的程序」(2)

    程序源码见task4.asm。



    5. 实验任务5

    教材「实验5 编写、调试具有多个段的程序」(3)

    程序源码见task5.asm。



    6. 实验任务6

    教材「实验5 编写、调试具有多个段的程序」(4)



    7. 实验任务7

    教材「实验5 编写、调试具有多个段的程序」(5)

    程序源码见task7.asm。

    注*: 如果在集成软件环境下编写、汇编这个实验任务，请将段名为c的逻辑段，名称改为c1或别的标识 符。由于早期一些指令集中使用c指代寄存器，如不更正，有些汇编器在汇编时会报错。

    1 c segment ; 段名称改成c1或别的合法的标识符
2  ...
3 c ends ; c1



    8. 实验任务8

    教材「实验5 编写、调试具有多个段的程序」(6)

    程序源码见task8.asm。



    四、实验结论

    1. 实验任务1

    源代码文件task1.asm：

    assume cs:code, ds:data
data segment
        db 'Nuist'
        db 5 dup(2)
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

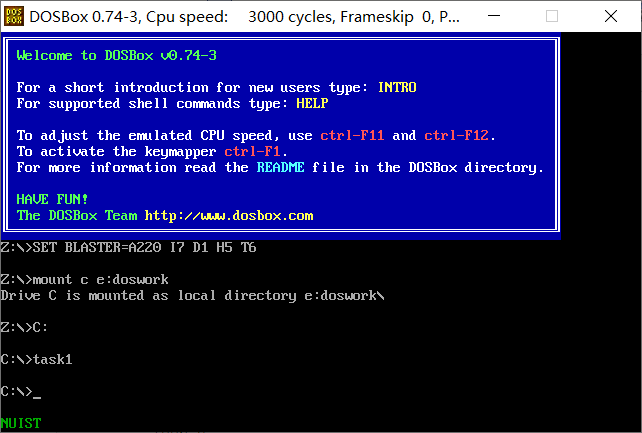

    运行结果截图：

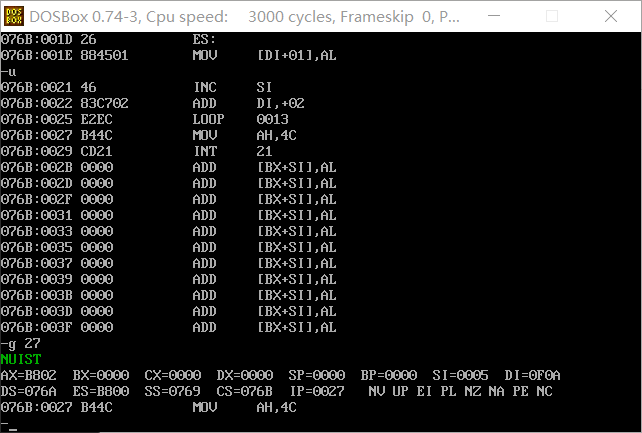

    在debug里调试到程序返回前的截图：

    执行

    1 db 5 dup(2)
2 --> 改成:
3 db 2,3,4,5,6

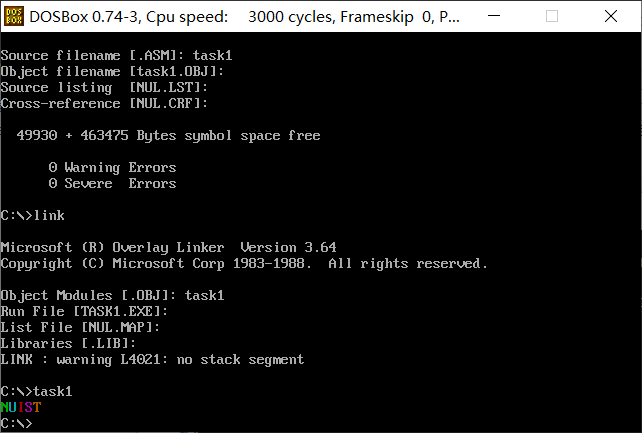

     后的运行结果截图：

    由此可见，源代码中data段line4的字节数据包含了所显示字节的颜色。

    源代码第15~25行的作用是将代码段中的小写字母全部转换为大写，并且为每个字母赋值使其显示相应的颜色并显示在屏幕上。



    2. 实验任务2

    源代码文件task2.asm：

    assume cs:code, ds:data
data segment
    db 23, 50, 66, 71, 35
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov cx, 5
    mov si, 0

s1: mov bl, 10;除数
    mov ah, 0
    mov al, [si]
    div bl
    mov bx, ax ;al存放的是商(两位数中的十位数),ah存放的是余数(两位数中的个位数)

    mov ah, 2
    mov dl, 30h
    add dl, bl;将bl中的数值转化成ASCII码值并存入dl中输出
    int 21h

    mov dl, 30h
    add dl, bh;将bh中的数值转化成ASCII码值并存入dl中输出
    int 21h
    mov dl," ";每个两位数后输出一个空格
    int 21h

    inc si
    loop s1

    mov ah, 4ch
    int 21h
code ends
end start

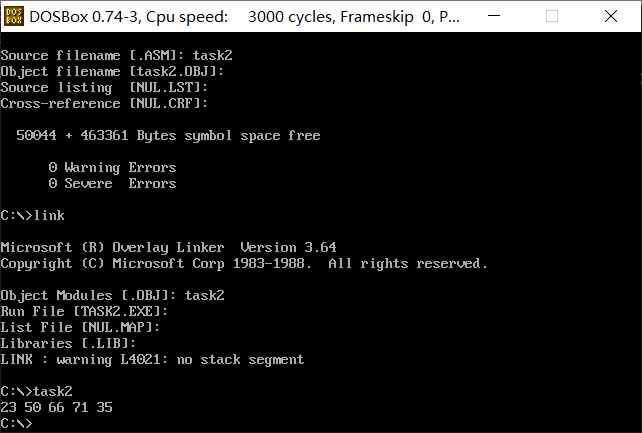

    运行结果：



    3. 实验任务3

    源代码文件task3.asm：

    assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h
data ends

stack segment
  dw 0, 0, 0, 0, 0, 0, 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

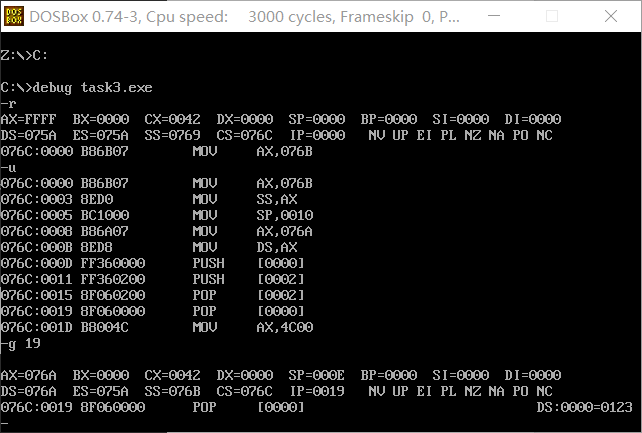

    用debug加载、追踪结果：

    ①猜测程序返回前数据段内容为23 01 56 04 89 07 bc 0a ef 0d ed 0f ba 0c 87 09

    在debug中用d命令查看数据段内容：

     结果与猜测一致。

    ②由debug调试结果可知，程序返回前CS=076C,SS=076B,DS=076A。

    ③设程序加载后，code段的段地址为X，则data段的段地址为X-2，stack段的段地址为X-1。



    4. 实验任务4

    源代码文件task4.asm：

    assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

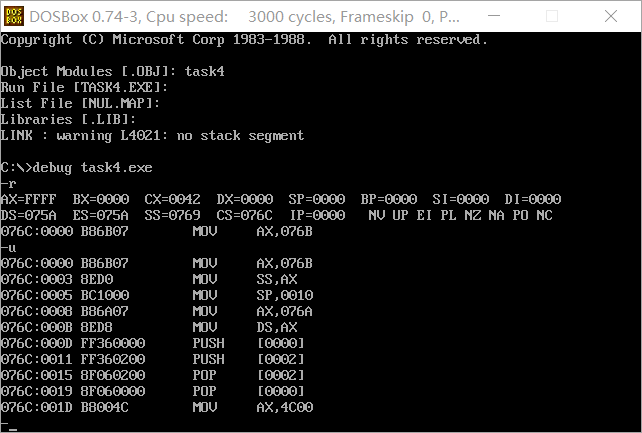

    用debug加载、追踪结果：

     ①猜测程序返回前数据段内容为23 01 56 04 00 00 ...（共12个00）

    在debug中用d命令查看数据段内容：



    结果与猜测一致。

    ②由g命令可知，程序返回前CS=076C,SS=076B,DS=076A。

    ③设程序加载后，code段的段地址为X，则data段的段地址为X-2，stack段的段地址为X-1。

    ④对于如下定义的段：

    1 name segment
2  ...
3 name ends

    如果段中的数据占N个字节，则程序加载后，该段实际占有的空间为 16×⌈N/16⌉ 字节。



    5. 实验任务5

    源代码文件task5.asm：

    assume cs:code, ds:data, ss:stack

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0,0
stack ends
end start

    用debug加载、追踪结果：



    ①猜测程序返回前数据段内容为23 01 56 04 00 00 ...（共12个00）

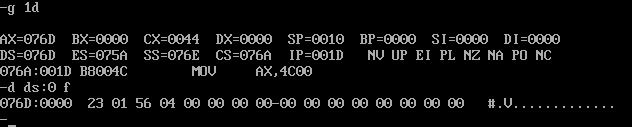

    在debug中用d命令查看数据段内容：



    结果与猜测一致。

    ②由g命令可知，程序返回前CS=076A,SS=076E,DS=076D。

    ③设程序加载后，code段的段地址为X，则data段的段地址为X+3，stack段的段地址为X+4。



    6. 实验任务6

    如果将（1）、（2）、（3）题中的最后一条伪指令“end start”改为“end”（也就是说，不指明程序的入口），则哪个程序仍然可以运行？请说明原因。

    答：task5.exe。因为如果不指明入口位置，程序就会默认以ip=0执行，而不是从start开始执行，而task5.exe的data和stack都在code之后，所以ip本来就为0。



    7. 实验任务7

    源代码文件task7.asm：

    assume cs:code
a segment
  db 1,2,3,4,5,6,7,8
a ends

b segment
  db 1,2,3,4,5,6,7,8
b ends

c1 segment   ; 在集成软件环境中，请将此处的段名称由c→改为c1或其它名称
  db 8 dup(0)
c1 ends

code segment
start:
    mov ax, a
    mov ds, ax
    mov cx,8
    mov si,0

s:  mov ax,[si]
    add ax,[si+10H]
    mov [si+20H],ax
    inc si
    loop s

    mov ax,4c00H
    int 21H
code ends
end start

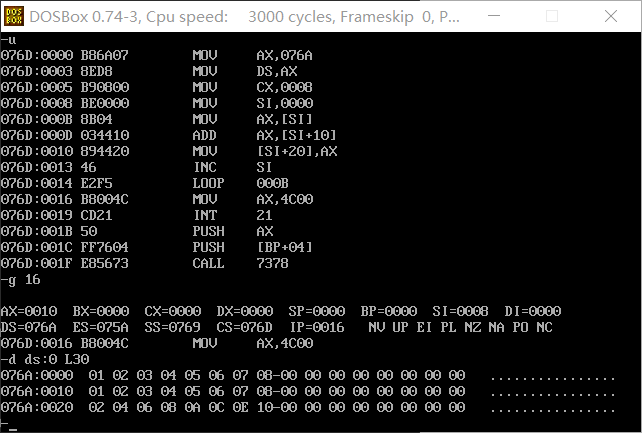

    用debug调试结果如下：



    由数据段结果可知，代码正确实现了数据依次相加并存储的功能。



    8. 实验任务8

    源代码文件task8.asm：

    assume cs:code
a segment
  dw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh
a ends

b segment
  dw 8 dup(0)
b ends

code segment
start:
    mov ax,a
    mov ds,ax
    mov ax,b
    mov ss,ax
    mov si,0
    mov cx,8
    mov sp,10H

s:  push [si]
    add si,2
    loop s

    mov ax,4c00h
    int 21h
code ends
end start

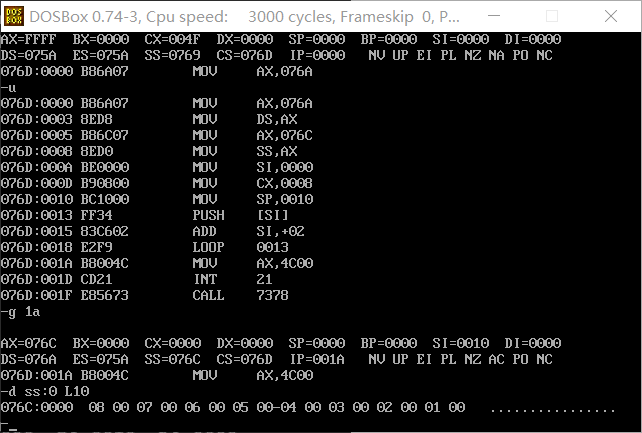

    用debug调试结果如下：



    由数据段结果可知，代码正确实现了用push逆序存储数据的功能。
