QSPI协议

1、QSPI协议简介

　　QSPI是Queued SPI 的简写，是 Motorola公司推出的 SPI 接口的扩展，比 SPI 应用更加广泛。在 SPI 协议的基础上，Motorola 公司对其功能进行了增强，增加了队列传输机制，推出了队列串行外围接口协议（即 QSPI 协议），使用该接口，用户可以一次性传输包含多达16个8位或16位数据的传输队列。一旦传输启动，直到传输结束，都不需要CPU干预，极大的提高了传输效率。该协议在ColdFire系列MCU得到广泛应用。与SPI相比，QSPI的最大结构特点是以80字节的RAM代替了SPI的发送和接收寄存器。QSPI 是一种专用的通信接口，连接单、双或四（条数据线） SPI Flash 存储介质。

　　QUADSPI 主要特性：
　　　　三种功能模式：间接模式、状态轮询模式和内存映射模式
　　　　双闪存模式，通过并行访问两个 Flash，可同时发送/接收 8 位数据
　　　　支持 SDR 和 DDR 模式
　　　　针对间接模式和内存映射模式，完全可编程操作码
　　　　针对间接模式和内存映射模式，完全可编程帧格式
　　　　集成 FIFO，用于发送和接收
　　　　允许 8、 16 和 32 位数据访问
　　　　具有适用于间接模式操作的 DMA 通道
　　　　在达到 FIFO 阈值、超时、操作完成以及发生访问错误时产生中断

　　该接口可以在以下三种模式下工作：
　　（1）间接模式：使用 QSPI 寄存器执行全部操作
　　（2）状态轮询模式：周期性读取外部 Flash 状态寄存器，而且标志位置 1 时会产生中断（如擦除或烧写完成，会产生中断）
　　（3）内存映射模式：外部 Flash 映射到微控制器地址空间，从而系统将其视作内部存储器采

　　采用双闪存模式时，将同时访问两个 Quad-SPI Flash，吞吐量和容量均可提高二倍。



　　QSPI 的工作模式非常灵活，它既可以配置为全双工，也可以配置为半双工，甚至是一种特殊的“增强”半双工模式。具体模式取决于控制器和外部设备的配置以及正在执行的命令。
　　（1）标准 SPI 模式（兼容模式）
　　QSPI 完全向下兼容标准 SPI。在这种模式下，它使用标准的 MOSI 和 MISO 线。正如我们之前讨论的：
　　　　理论上支持全双工：主机可以通过 MOSI 发送指令，同时从机通过 MISO 返回数据。
　　　　实际中常为半双工：很多操作是“先写命令，再读数据”的顺序过程。
　　　所以，在标准 SPI 模式下，QSPI 的双工性与传统 SPI 一致。
　　（2）QSPI 的“Quad”模式（核心价值所在）
　　“Q”代表“Quad”，即使用 4 条数据线（IO0, IO1, IO2, IO3） 进行数据传输。这才是 QSPI 真正发挥性能的地方。在这个模式下，情况变得复杂：
　　　　a) 全双工模式
　　　　　　描述：在这种模式下，4 条数据线被分为两组。
　　　　　　发送：主机通过其中两条线（例如 IO0 和 IO1）向从设备发送数据。
　　　　　　接收：主机同时通过另外两条线（例如 IO2 和 IO3）从从设备接收数据。
　　　　　　特点：数据在同一个时钟周期内实现了真正的双向同时传输。
　　　　　　局限性：这种模式并不常见，因为它需要从设备（如 Flash 存储器）也支持如此复杂的、引脚复用的双向通信。大多数常见的 QSPI Flash 器件不支持这种真正的全双工模式。
　　　　b) 半双工模式（最常见）
　　　　　　这是 QSPI 最主流、最常用的工作模式。它虽然被称为“半双工”，但是一种性能增强的半双工。
　　　　　　描述：在任一时刻，所有 4 条数据线都用于同一个方向的数据传输。
　　　　　　指令阶段：可能只用 1 条线（IO0）发送命令。
　　　　　　地址阶段：可能使用 4 条线发送地址（速度更快）。
　　　　　　数据阶段（读）：4 条线全部用于从 Flash 读取数据。这是 QSPI 性能远超标准 SPI 的关键——每个时钟周期可以传输 4 个比特！
　　　　　　数据阶段（写）：4 条线全部用于向 Flash 写入数据。
　　　　　　特点：虽然读和写不能同时进行，但在执行读或写操作时，带宽是标准 SPI 的 4 倍。这种分时、但高速的单向爆发式传输，是 QSPI 在存储器接口中广泛应用的原因。
　　　　c) 特殊模式：SDR 与 DDR
　　　　　　SDR：数据在时钟的单一沿（通常是上升沿）被采样。
　　　　　　DDR：数据在时钟的两个沿（上升沿和下降沿）都被采样，从而使数据传输率再翻一倍。
　　　　DDR 模式进一步提升了半双工传输的峰值速度。



2、QSPI功能框图

　　（1）双闪模式禁止
　　双闪存模式禁止见下图：

　　通常采用的是双闪存禁止的模式连接单片QSPI Flash。QSPI 使用 6 个信号连接Flash，分别是四个数据线BK1_IO0~BK1_IO3，一个时钟输出CLK，一个片选输出（低电平有效）BK1_nCS，它们的作用介绍如下：
　　　　BK1_nCS：片选输出（低电平有效），适用于 FLASH 1。如果 QSPI 始终在双闪存模式下工作，则其也可用于 FLASH 2从设备选择信号线。QSPI通讯以BK1_nCS线置低电平为开始信号，以BK1_nCS线被拉高作为结束信号。
　　　　CLK：时钟输出，适用于两个存储器，用于通讯数据同步。它由通讯主机产生，决定了通讯的速率， 不同的设备支持的最高时钟频率不一样，如STM32的QSPI时钟频率最大为fpclk/2，两个设备之间通讯时，通讯速率受限于低速设备。
　　　　BK1_IO0：在双线 / 四线模式中为双向 IO，单线模式中为串行输出，适用于FLASH 1。
　　　　BK1_IO1：在双线 / 四线模式中为双向 IO，单线模式中为串行输入，适用于FLASH 1。
　　　　BK1_IO2：在四线模式中为双向 IO，适用于 FLASH 1。
　　　　BK1_IO3：在四线模式中为双向 IO，适用于 FLASH 1。

　　（2）双闪模式使能

　　双闪存模式使能见下图：

　　在双闪存模式中， QUADSPI 使用 6 个信号连接单个 Flash，使用 10 到 11 个信号连接两个Flash（ FLASH 1 和 FLASH 2）：
　　　　– CLK - 时钟输出，适用于两个存储器
　　　　– BK1_IO0/SO - 在双线 / 四线模式中为双向 IO，单线模式中为串行输出，适用于FLASH 1
　　　　– BK1_IO1/SI - 在双线 / 四线模式中为双向 IO，单线模式中为串行输入，适用于FLASH 1
　　　　– BK1_IO2 - 在四线模式中为双向 IO，适用于 FLASH 1
　　　　– BK1_IO3 - 在四线模式中为双向 IO，适用于 FLASH 1
　　　　– BK2_IO0/SO - 在双线/四线模式中为双向 IO，单线模式中为串行输出，适用于FLASH 2
　　　　– BK2_IO1/SI - 在双线 / 四线模式中为双向 IO，单线模式中为串行输入，适用于FLASH 2
　　　　– BK2_IO2 - 在四线模式中为双向 IO，适用于 FLASH 2
　　　　– BK2_IO3 - 在四线模式中为双向 IO，适用于 FLASH 2
　　　　– BK1_nCS - 片选输出（低电平有效），适用于 FLASH 1。如果 QUADSPI 始终在双闪存模式下工作，则其也可用于 FLASH 2
　　　　– BK2_nCS - 片选输出（低电平有效），适用于 FLASH 2。如果 QUADSPI 始终在双闪存模式下工作，则其也可用于 FLASH 1

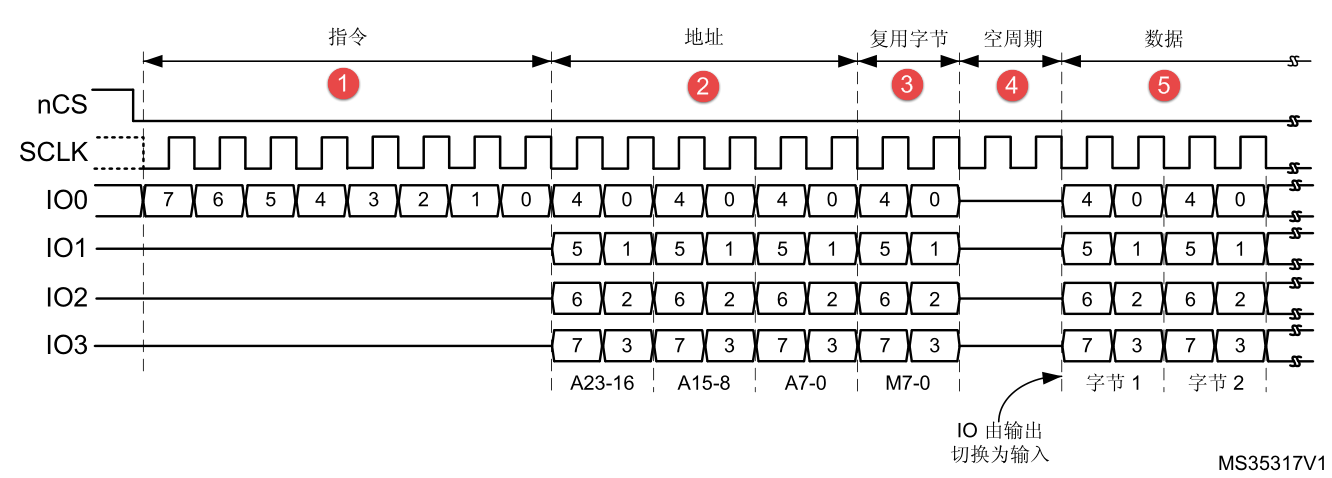

3、QSPI命令序列
　　QUADSPI 通过命令与 Flash 通信， 每条命令包括指令、地址、交替字节、空指令和数据这五个阶段， 任一阶段均可跳过，但至少要包含指令、地址、交替字节或数据阶段之一。nCS 在每条指令开始前下降，在每条指令完成后再次上升。先看看QSPI四线模式下的读命令时序，见下图：

　　（1）指令阶段
　　这一阶段，将在 QUADSPI_CCR[7:0] 寄存器的 INSTRUCTION 字段中配置的一条 8 位指令发送到 Flash，指定待执行操作的类型。
　　尽管大多数 Flash 从 IO0/SO 信号（单线 SPI 模式）只能以一次 1 位的方式接收指令，但指令阶段可选择一次发送 2 位（在双线 SPI 模式中通过 IO0/IO1）或一次发送 4 位（在四线SPI 模式中通过 IO0/IO1/IO2/IO3）。这可通过 QUADSPI_CCR[9:8] 寄存器中的 IMODE[1:0]字段进行配置。
　　若 IMODE = 00，则跳过指令阶段，命令序列从地址阶段（如果存在）开始。
　　（2）地址阶段
　　在地址阶段，将1-4字节发送到Flash，指示操作地址。待发送的地址字节数在QUADSPI_CCR[13:12]寄存器的ADSIZE[1:0]字段中进行配置。在间接模式和自动轮询模式下，待发送的地址字节在QUADSPI_AR寄存器的ADDRESS[31:0]中指定在内存映射模式下，则通过 AHB（来自于 Cortex ® 或 DMA）直接给出地址。
　　地址阶段可一次发送1 位（在单线SPI模式中通过SO）、2位（在双线SPI模式中通过IO0/IO1）或4位（在四线 SPI 模式中通过 IO0/IO1/IO2/IO3）。这可通过QUADSPI_CCR[11:10]寄存器中的ADMODE[1:0]字段进行配置。
　　若 ADMODE = 00，则跳过地址阶段，命令序列直接进入下一阶段（如果存在）。
　　（3）交替字节阶段
　　在交替字节阶段，将 1-4 字节发送到 Flash，一般用于控制操作模式。待发送的交替字节数在 QUADSPI_CCR[17:16] 寄存器的 ABSIZE[1:0] 字段中进行配置。待发送的字节在QUADSPI_ABR 寄存器中指定。
　　交替字节阶段可一次发送 1 位（在单线 SPI 模式中通过 SO）、2 位（在双线 SPI 模式中通过 IO0/IO1）或 4 位（在四线 SPI 模式中通过 IO0/IO1/IO2/IO3）。这可通过QUADSPI_CCR[15:14] 寄存器中的 ABMODE[1:0] 字段进行配置。
　　若 ABMODE = 00，则跳过交替字节阶段，命令序列直接进入下一阶段（如果存在）。
　　交替字节阶段存在仅需发送单个半字节而不是一个全字节的情况，比如采用双线模式并且仅使用两个周期发送交替字节时。在这种情况下，固件可采用四线模式 (ABMODE = 11) 并发送一个字节，方法是 ALTERNATE 的位 7 和 3 置“1”（IO3 保持高电平）且位 6 和 2 置“0”（IO2 线保持低电平）。此时，半字节的高 2 位存放在 ALTERNATE 的位 4:3，低 2位存放在位 1 和 0 中。例如，如果半字节 2 (0010) 通过 IO0/IO1 发送，则 ALTERNATE 应设置为 0x8A (1000_1010)。
　　（4）空指令周期阶段
　　在空指令周期阶段，给定的 1-31 个周期内不发送或接收任何数据，目的是当采用更高的时钟频率时，给 Flash 留出准备数据阶段的时间。这一阶段中给定的周期数在QUADSPI_CCR[22:18] 寄存器的 DCYC[4:0] 字段中指定。在 SDR 和 DDR 模式下，持续时间被指定为一定个数的全时钟周期。
　　若 DCYC 为零，则跳过空指令周期阶段，命令序列直接进入数据阶段（如果存在）。
　　空指令周期阶段的操作模式由 DMODE 确定。
　　为确保数据信号从输出模式转变为输入模式有足够的“周转”时间，使用双线和四线模式从Flash 接收数据时，至少需要指定一个空指令周期。
　　（5）数据阶段
　　在数据阶段，可从 Flash 接收或向其发送任意数量的字节。
　　在间接模式和自动轮询模式下，待发送/接收的字节数在 QUADSPI_DLR 寄存器中指定。
　　在间接写入模式下，发送到 Flash 的数据必须写入 QUADSPI_DR 寄存器。在间接读取模式下，通过读取 QUADSPI_DR 寄存器获得从 Flash 接收的数据。
　　在内存映射模式下，读取的数据通过 AHB 直接发送回 Cortex 或 DMA。
　　数据阶段可一次发送/接收 1 位（在单线 SPI 模式中通过 SO）、2 位（在双线 SPI 模式中通过 IO0/IO1）或 4 位（在四线 SPI 模式中通过 IO0/IO1/IO2/IO3）。这可通过QUADSPI_CCR[15:14] 寄存器中的 ABMODE[1:0] 字段进行配置。
　　若 DMODE = 00，则跳过数据阶段，命令序列在拉高 nCS 时立即完成。这一配置仅可用于仅间接写入模式。

4、QUADSPI 信号接口协议模式
　　（1）单线 SPI 模式
　　传统 SPI 模式允许串行发送/接收单独的 1 位。在此模式下，数据通过 SO 信号（其 I/O 与IO0 共享）发送到 Flash。从 Flash 接收到的数据通过 SI（其 I/O 与 IO1 共享）送达。
　　通过将（ QUADSPI_CCR 中的） IMODE/ADMODE/ABMODE/DMODE 字段设置为 01，可对不同的命令阶段分别进行配置，以使用此单个位模式。
　　在每个已配置为单线模式的阶段中：
　　　　IO0 (SO) 处于输出模式
　　　　IO1 (SI) 处于输入模式（高阻抗）
　　　　IO2 处于输出模式并强制置“0”（以禁止“写保护”功能）
　　　　IO3 处于输出模式并强制置“1”（以禁止“保持”功能）
　　若 DMODE = 01，这对于空指令阶段也同样如此。
　　（2）双线 SPI 模式
　　在双线模式下，通过 IO0/IO1 信号同时发送/接收两位。
　　通过将 QUADSPI_CCR 寄存器的 IMODE/ADMODE/ABMODE/DMODE 字段设置为 10，可对不同的命令阶段分别进行配置，以使用双线 SPI 模式。
　　在每个已配置为双线模式的阶段中：
　　　　IO0/IO1 在数据阶段进行读取操作时处于高阻态（输入），在其他情况下为输出
　　　　IO2 处于输出模式并强制置“0”
　　　　IO3 处于输出模式并强制置“1”
　　在空指令阶段，若 DMODE = 01，则 IO0/IO1 始终保持高阻态。
　　（3）四线 SPI 模式
　　在四线模式下，通过 IO0/IO1/IO2/IO3 信号同时发送/接收四位。
　　通过将 QUADSPI_CCR 寄存器的 IMODE/ADMODE/ABMODE/DMODE 字段设置为 11，可对不同的命令阶段分别进行配置，以使用四线 SPI 模式。
　　在每个已配置为四线模式的阶段中， IO0/IO1/IO2/IO3 在数据阶段进行读取操作时均处于高阻态（输入），在其他情况下为输出。
　　在空指令阶段中，若 DMODE = 11，则 IO0/IO1/IO2/IO3 均为高阻态。
　　IO2 和 IO3 仅用于 Quad SPI 模式 如果未配置任何阶段使用四线 SPI 模式，即使 QUADSPI激活，对应 IO2 和 IO3 的引脚也可用于其他功能。
　　（4）SDR 模式
　　默认情况下， DDRM 位 (QUADSPI_CCR[31]) 为 0， QUADSPI 在单倍数据速率 (SDR) 模式下工作。
　　在 SDR 模式下，当 QUADSPI 驱动 IO0/SO、 IO1、 IO2、 IO3 信号时，这些信号仅在 CLK的下降沿发生转变。
　　在 SDR 模式下接收数据时， QUADSPI 假定 Flash 也通过 CLK 的下降沿发送数据。默认情况下 (SSHIFT = 0 时)，将使用 CLK 后续的边沿（上升沿）对信号进行采样。
　　（5）DDR 模式
　　若 DDRM 位 (QUADSPI_CCR[31]) 置 1，则 QUADSPI 在双倍数据速率 (DDR) 模式下工作。
　　在 DDR 模式下，当 QUADSPI 在地址/交替字节/数据阶段驱动 IO0/SO、 IO1、 IO2、 IO3 信号时，将在 CLK 的每个上升沿和下降沿发送 1 位。
　　指令阶段不受 DDRM 的影响。始终通过 CLK 的下降沿发送指令。
　　在 DDR 模式下接收数据时， QUADSPI 假定 Flash 通过 CLK 的上升沿和下降沿均发送数据。若 DDRM = 1，固件必须清零 SSHIFT 位 (QUADSPI_CR[4])。因此，在半个 CLK 周期后（下一个反向边沿）对信号采样。

　　（6）双闪存模式
　　若 DFM 位 (QUADSPI_CR[6]) 为 1， QUADSPI 处于双闪存模式。 QUADSPI 使用两个外部四线 SPI Flash（ FLASH 1 和 FLASH 2），在每个周期中发送/接收 8 位（在 DDR 模式下为16 位），能够有效地将吞吐量和容量扩大一倍。
　　每个 Flash 使用同一个 CLK 并可选择使用同一个 nCS 信号，但其 IO0、 IO1、 IO2 和 IO3 信号是各自独立的。
　　双闪存模式可与单比特模式、双比特模式以及四比特模式结合使用，也可与 SDR 或 DDR 模式相结合。
　　Flash 的大小在 FSIZE[4:0] (QUADSPI_DCR[20:16]) 中指定，指定的值应能够反映 Flash 的总容量，即单个组件容量的 2 倍。
　　如果地址 X 为偶数， QUADSPI 赋给地址 X 的字节是存放于 FLASH 1 的地址 X/2 中的字节， QUADSPI 赋给地址 X+1 的字节是存放于 FLASH 2 的地址 X/2 中的字节。也就是说，偶地址中的字节存储于 FLASH 1，奇地址中的字节存储于 FLASH 2。
　　在双闪存模式下读取 Flash 状态寄存器时，需要读取的字节数是单闪存模式下的 2 倍。这意味着在状态寄存器获取指令到达后，如果每个 Flash 给出 8 个有效位，则 QUADSPI 必须配置为 2 个字节（ 16 位）的数据长度，它将从每个 Flash 接收 1 个字节。如果每个 Flash 给出一个 16 位的状态，则 QUADSPI 必须配置为读取 4 字节，以在双闪存模式下可获取两个Flash 的所有状态位。结果（在数据寄存器中）的最低有效字节是 FLASH 1 状态寄存器的最低有效字节，而下一个字节是 FLASH 2 状态寄存器的最低有效字节。数据寄存器的第三个字节是 FLASH 1 的第二个字节，第四个字节是 FLASH 2 的第二个字节（ Flash 具有 16 位状态寄存器时）。
　　偶 数 个 字 节 必 须 始 终 在 双 闪 存 模 式 下 访 问。因 此，若 DRM = 1，则 数 据 长 度 字 段(QUADSPI_DLR[0]) 的位 0 始终保持为 1。
　　在双闪存模式下， FLASH 1 接口信号的行为基本上与正常模式下相同。在指令、地址、交替字节以及空指令周期阶段， FLASH 2 接口信号具有与 FLASH 1 接口信号完全相同的波形。也就 是说，每个 Flash 总是 接收 相同 的指 令与 地址。然后，在 数据 阶段， BK1_IOx 和BK2_IOx 总线并行传输数据，但发送到 FLASH 1（或从其接收）的数据与 FLASH 2 中的不同。

5、QUADSPI 三种功能模式

　　5.1、间接模式
　　在间接模式下，通过写入 QUADSPI 寄存器来触发命令；并通过读写数据寄存器来传输数据，就如同对待其他通信外设那样。
　　若 FMODE = 00 (QUADSPI_CCR[27:26])，则 QUADSPI 处于间接写入模式，字节在数据阶段中发送到 Flash。通过写入数据寄存器 (QUADSPI_DR) 的方式提供数据。
　　若 FMODE = 01，则 QUADSPI 处于间接读取模式，在数据阶段中从 Flash 接收字节。通过读取 QUADSPI_DR 来获取数据。
　　读取/ 写入的字节数在数据长度寄存器 (QUADSPI_DLR) 中指定。如果 QUADSPI_DLR =0xFFFF_FFFF（全为“1”），则数据长度视为未定义， QUADSPI 将继续传输数据，直到到达（由 FSIZE 定义的） Flash 的结尾。如果不传输任何字节， DMODE (QUADSPI_CCR[25:24])应设置为 00。
　　如果 QUADSPI_DLR = 0xFFFF_FFFF 并且 FSIZE = 0x1F（最大值指示一个 4GB 的Flash），在此特殊情况下，传输将无限继续下去，仅在出现终止请求或 QUADSPI 被禁止后停止。在读取最后一个存储器地址后（地址为 0xFFFF_FFFF），将从地址 = 0x0000_0000开始继续读取。
　　当发送或接收的字节数达到编程设定值时，如果 TCIE = 1，则 TCF 置 1 并产生中断。在数据数量不确定的情况下，将根据 QUADSPI_CR 中定义的 Flash 大小，在达到外部 SPI 的限制时， TCF 置 1。
　　（1）触发命令启动
　　从本质上讲，在固件给出命令所需的最后一点信息时，命令即会启动。根据 QUADSPI 的配置，在间接模式下有三种触发命令启动的方式。在出现以下情形时，命令立即启动：
　　　　1）对 INSTRUCTION[7:0] (QUADSPI_CCR) 执行写入操作，如果没有地址是必需的（当ADMODE = 00）并且不需要固件提供数据（当 FMODE = 01 或 DMODE = 00）
　　　　2）对 ADDRESS[31:0] (QUADSPI_AR) 执行写入操作，如果地址是必需的（当 ADMODE =00）并且不需要固件提供数据 （当 FMODE = 01 或 DMODE = 00）
　　　　3）对 DATA[31:0] (QUADSPI_DR) 执行写入操作，如果地址是必需的（当 ADMODE != 00）并且需要固件提供数据（当 FMODE = 00 并且 DMODE != 00）
　　写入交替字节寄存器 (QUADSPI_ABR) 始终不会触发命令启动。如果需要交替字节，必须预先进行编程。
　　如果命令启动， BUSY 位（ QUADSPI_SR 的位 5）将自动置 1。
　　（2）FIFO 和数据管理
　　在 间 接 模 式 中，数 据 将 通 过 QUADSPI 内 部 的 一 个 32 字 节 FIFO。 FLEVEL[5:0](QUADSPI_SR[13:8]) 指示 FIFO 目前保存了多少字节。
　　在间接写入模式下 (FMODE = 00)，固件写入 QUADSPI_DR 时，将在 FIFO 中加入数据。
　　字写入将在 FIFO 中增加 4 个字节，半字写入增加 2 个字节，而字节写入仅增加 1 个字节。
　　如果固件在 FIFO 中加入的数据过多（超过 DL[31:0] 指示的值），将在写入操作结束（ TCF置 1）时从 FIFO 中清除超出的字节。
　　对 QUADSPI_DR 的字节/半字访问必须仅针对该 32 位寄存器的最低有效字节/半字。
　　FTHRES[3:0] 用于定义 FIFO 的阈值 如果达到阈值， FTF（ FIFO 阈值标志）置 1 在间接读取模式下，从 FIFO 中读取的有效字节数超过阈值时， FTF 置 1。从 Flash 中读取最后一个字节后，如果 FIFO 中依然有数据，则无论 FTHRES 的设置为何， FTF 也都会置 1。在间接写入模式下，当 FIFO 中的空字节数超过阈值时， FTF 置 1。

　　如果 FTIE = 1，则 FTF 置 1 时产生中断。如果 DMAEN = 1，则 FTF 置 1 时启动数据传送。如果阈值条件不再为“真”（ CPU 或 DMA 传输了足够的数据后），则 FTF 由 HW 清零。
　　在间接模式下，当 FIFO 已满， QUADSPI 将暂时停止从 Flash 读取字节以避免上溢。请注意，只有在 FIFO 中的 4 个字节为空 (FLEVEL ≤ 11) 时才会重新开始读取 Flash。因此，若FTHRES ≥ 13，应用程序必须读取足够的字节以确保 QUADSPI 再次从 Flash 检索数据。否则，只要 11 < FLEVEL < FTHRES， FTF 标志将保持为“0”。

　　5.2、QUADSPI 状态标志轮询模式
　　在自动轮询模式下， QUADSPI 周期性启动命令以读取一定数量的状态字节（最多 4 个）。可屏蔽接收的字节以隔离一些状态位，从而在所选的位具有定义的值时可产生中断。
　　对 Flash 的访问最初与在间接读取模式下相同：如果不需要地址 (AMODE = 00)，则在写入QUADSPI_CCR 时即开始访问。否则，如果需要地址，则在写入 QUADSPI_AR 时开始第一次访问。 BUSY 在此时变为高电平，即使在周期性访问期间也保持不变。
　　在自动轮询模式下， MASK[31:0] (QUADSPI_PSMAR) 的内容用于屏蔽来自 Flash 的数据。
　　如果 MASK[n] = 0，则屏蔽结果的位 n，从而不考虑该位。如果 MASK[n] = 1 并且位 [n] 的内容与 MATCH[n] (QUADSPI_PSMAR) 相同，说明存在位 n 匹配。
　　如果轮询匹配模式位 (PMM, QUADSPI_CR[23]) 为 0，将激活“AND”匹配模式。这意味着状态匹配标志 (SMF) 仅在全部未屏蔽位均存在匹配时置 1。
　　如果 PMM = 1，则激活“OR”匹配模式。这意味着 SMF 在任意未屏蔽位存在匹配时置 1。
　　如果 SMIE = 1，则在 SMF 置 1 时调用一个中断。
　　如果自动轮询模式停止 (APMS) 位置 1，则操作停止并且 BUSY 位在检测到匹配时清零。否则， BUSY 位保持为“ 1”，在发生中止或禁止 QUADSPI (EN = 0) 前继续进行周期性访问。
　　数据寄存器 (QUADSPI_DR) 包含最新接收的状态字节（ FIFO 停用）。数据寄存器的内容不受匹配逻辑所用屏蔽方法的影响。 FTF 状态位在新一次状态读取完成后置 1，并且 FTF 在数据读取后清零。
　　5.3、QUADSPI 内存映射模式
　　在配置为内存映射模式时，外部 SPI 器件被视为是内部存储器。
　　QUADSPI 外设若没有正确配置并使能，禁止访问 QUADSPI Flash 的存储区域。
　　即使 Flash 容量更大，寻址空间也无法超过 256MB。
　　如果访问的地址超出 FSIZE 定义的范围但仍在 256MB 范围内，则生成 AHB 错误。此错误的影响具体取决于尝试进行访问的 AHB 主设备：
　　　　 如果为 Cortex® CPU，则生成硬性故障 (Hard fault) 中断
　　　　 如果为 DMA，则生成 DMA 传输错误，并自动禁用相应的 DMA 通道。
　　支持字节、半字和字访问类型。
　　支持芯片内执行 (XIP) 操作， QUADSPI 接受下一个微控制器访问并提前加载后面地址中的字节。如果之后访问的是连续地址，由于值已经预取，访问将更快完成。
　　默认情况下，即便在很长时间内不访问 Flash， QUADSPI 也不会停止预取操作，之前的读取操作将保持激活状态并且 nCS 保持低电平。由于 nCS 保持低电平时， Flash 功耗增加，应用程序可能会激活超时计数器 (TCEN = 1, QUADSPI_CR[3])。从而在 FIFO 中写满预取的数据后，若在 TIMEOUT[15:0] (QUADSPI_LPTR) 个周期的时长内没有访问，则释放 nCS。
　　BUSY 在第一个存储器映射访问发生时变为高电平。由于进行预取操作， BUSY 在发生超时、中止或外设禁止前不会下降。
6、QUADSPI Flash 配置
　　设备配置寄存器 (QUADSPI_DCR) 可用于指定外部 SPI Flash 的特性。
　　FSIZE[4:0] 字段使用下面的公式定义外部存储器的大小：Flash 中的字节数 = 2[FSIZE+1]
　　FSIZE+1 是对 Flash 寻址所需的地址位数。在间接模式下， Flash 容量最高可达 4GB（使用32 位进行寻址），但在内存映射模式下的可寻址空间限制为 256MB。
　　如果 DFM = 1， FSIZE 表示两个 Flash 容量的总和。

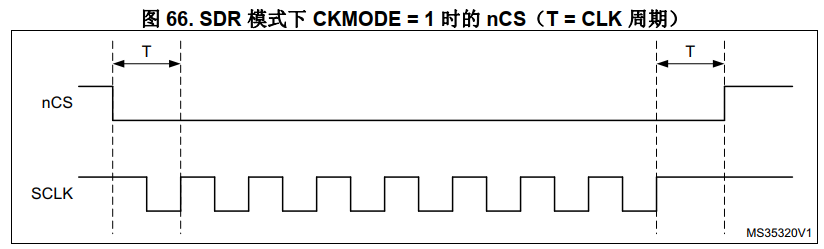

　　QUADSPI 连续执行两条命令时，它在两条命令之间将片选信号 (nCS) 置为高电平默认仅一个 CLK 周期时长。如果 Flash 需要命令之间的时间更长，可使用片选高电平时间 (CSHT) 字段指定 nCS 必须保持高电平的最少 CLK 周期数（最大为 8）。
　　时钟模式 (CKMODE) 位指示命令之间的 CLK 信号逻辑电平（ nCS = 1 时）。
7、QUADSPI 延迟数据采样
　　默认情况下， QUADSPI 在 Flash 驱动信号后过半个 CLK 周期才对 Flash 驱动的数据采样。
　　在外部信号延迟时，这有利于推迟数据采样。使用 SSHIFT 位 (QUADSPI_CR[4])，可将数据采样移位半个 CLK 周期。
　　DDR 模式下不支持时钟移位：若 DDRM 位置 1， SSHIFT 位必须清零。
8、QUADSPI 配置
　　QUADSPI 配置分两个阶段
　　　　 QUADSPI IP 配置
　　　　 QUADSPI Flash 配置
　　QUADSPI 在配置完毕并使能后，即可在间接模式、状态轮询模式和内存映射模式这三种操作模式之一下工作。
　　（1）QUADSPI IP 配置
　　　　通过 QUADSPI_CR 配置 QUADSPI IP。用户应配置传入数据的时钟预分频器的分频系数以及采样移位设置。
　　　　DDR 模式可通过 DDRM 位进行设置。使能该模式后，在每个时钟的上升沿和下降沿都会发送地址和交替字节以及发送/接收数据。无论 DDRM 位如何设置，都将在 SDR 模式下发送指令。
　　　　DMA 请求通过 DMAEN 位置 1 使能。若是用于中断，则相关使能位也可在该阶段置 1。
　　　　生成 DMA 请求或生成中断的 FIFO 电平在 FTHRES 位中进行编程。
　　　　如果需要超时计数器，则可将 TCEN 位置 1 并在 QUADSPI_LPTR 寄存器中编程超时值。
　　　　双闪存模式可通过将 DFM 置 1 来激活
　　（2）QUADSPI Flash 配置
　　与外部目标 Flash 相关的参数通过 QUADSPI_DCR 寄存器进行配置。用户应在 FSIZE 位中编程 Flash 的大小、在 CSHT 位中编程片选保持高电平的最短时间以及在 MODE 位中编程功能模式（模式 0 或模式 3）。
9、QUADSPI 的用法
　　使用 FMODE[1:0] (QUADSPI_CCR[27:26]) 选择操作模式。
　　（1）间接模式的操作步骤
　　FMODE编程为 00 可选择间接写入模式，将数据发送到 Flash。 FMODE编程为 01 可选择间接读取模式，读取 Flash 中的数据。
　　QUADSPI 用于间接模式时，采用以下方式构建帧：
　　　　1. 在 QUADSPI_DLR 中指定待读取或写入的字节数
　　　　2. 在 QUADSPI_CCR 中指定帧格式、模式和指令代码
　　　　3. 在 QUADSPI_ABR 中指定要在地址阶段后立即发送的可选交替字节
　　　　4. 在 QUADSPI_CR 中指定工作模式。若 FMODE = 00（间接写入模式）并且 DMAEN =1，则应在 QUADSPI_CR 前指定 QUADSPI_AR。否则在 QUADSPI_AR 更新前（如果已经使能 DMA 控制器）， DMA 便可能写入 QUADSPI_DR。
　　　　5. 在 QUADSPI_AR 中指定目标地址
　　　　6. 通过 QUADSPI_DR 从 FIFO 读取数据/向 FIFO 写入数据
　　在写入控制寄存器 (QUADSPI_CR) 时，用户可指定以下设置：
　　　　 使能位 (EN) 设置为“1”
　　　　 DMA 使能位 (DMAEN)，用于向/从 RAM 传输/接收数据
　　　　 超时计数器使能位 (TCEN)
　　　　 采样移位设置 (SSHIFT)
　　　　 FIFO 阈值 (FTRHES)，以指示 FTF 标志在何时置 1
　　　　 中断使能
　　　　 自动轮询模式参数：匹配模式和停止模式 （在 FMODE = 11 时有效）
　　　　 时钟预分频器
　　在写入通信配置寄存器 (QUADSPI_CCR) 时，用户指定以下参数：
　　　　 通过 INSTRUCTION 位指定指令字节
　　　　 通过 IMODE 位指定指令发送方式（ 1/2/4 线）
　　　　 通过 ADMODE 位指定地址发送方式（无/1/2/4 线）
　　　　 通过 ADSIZE 位指定地址长度（ 8/16/24/32 位）
　　　　 通过 ABMODE 位指定交替字节发送方式（无/1/2/4 线）
　　　　 通过 ABSIZE 位指定交替字节数 (1/2/3/4)
　　　　 通过 DBMODE 位指定是否存在空指令字节
　　　　 通过 DCYC 位指定空指令字节数
　　　　 通过 DMODE 位指定数据发送/接收方式（无/1/2/4 线）
　　如果无需为某个命令更新地址寄存器 (QUADSPI_AR) 与数据寄存器 (QUADSPI_DR)，则在写入 QUADSPI_CCR 时，该命令序列便立即启动。在 ADMODE 和 DMODE 均为 00 时，或在间接读取模式 (FMODE = 01) 下仅 ADMODE = 00 时，便属于此情况。
　　在需要地址（ ADMODE 不为 00），但无需写入数据寄存器（ FMODE = 01 或 DMODE =00）时，通过写入 QUADSPI_AR 更新地址后，命令序列便立即启动。
　　在数据传输（ FMODE = 00 并且 DMODE ! = 00）中，通过 QUADSPI_DR 写入 FIFO 触发通信启动。
　　（2）状态标志轮询模式
　　将 FMODE 字段 (QUADSPI_CCR[27:26]) 设置为 10，使能状态标志轮询模式 在此模式下，将发送编程的帧并周期性检索数据。
　　每帧中读取的最大数据量为 4 字节。如果 QUADSPI_DLR 请求更多的数据，则忽略多余的部分并仅读取 4 个字节。
　　在 QUADSPI_PISR 寄存器中指定周期性。
　　在检索到状态数据后，可在内部进行处理，以达到以下目的：
　　　　 将状态匹配标志位置 1，如果使能，还将产生中断
　　　　 自动停止周期性检索状态字节
　　接收到的值可通过存储于 QUADSPI_PSMKR 中的值进行屏蔽，并与存储在 QUADSPI_PSMAR中的值进行或运算或与运算。
　　若是存在匹配，则状态匹配标志置 1，并且在使能了中断的情况下还将产生中断；如果AMPS 位置 1，则 QUADSPI 自动停止。
　　在任何情况下，最新的检索值都在 QUADSPI_DR 中可用。
　　（3）内存映射模式
　　在内存映射模式下，外部 Flash 被视为内部存储器，只是存在访问延迟。在该模式下，仅允许对外部 Flash 执行读取操作。
　　将 QUADSPI_CCR 寄存器中的 FMODE 设置为 11 可进入内存映射模式。
　　当 AHB 主器件访问存储器映射空间时，将发送已编程的指令和帧。
　　FIFO 用作预取缓冲区以接受线性读取。在此模式中，对于 QUADSPI_DR 的任何访问均返回零。
　　数据长度寄存器 (QUADSPI_DLR) 在内存映射模式中无意义。
10、指令仅发送一次
　　一些 Flash（例如 Winbound）能够提供一种模式，指令在该模式中仅通过第一个命令序列进行发送，后续的命令根据地址直接启动。用户通过使用 SIOO 位 (QUADSPI_CCR[28]) 可利用此功能的优势。
　　SIOO 对于所有功能模式（间接模式、状态轮询模式和内存映射模式）均有效。如果 SIOO位置 1，仅第一条命令发送指令，接着对 QUADSPI_CCR 执行写入操作。后续命令序列都将跳过指令阶段，直到 QUADSPI_CCR 被写入为止。
　　在 IMODE = 00（无指令）时， SIOO 不起作用。

11、QUADSPI 差错管理
　　在以下情况下可能产生错误：
　　　　 在间接模式或状态标志轮询模式下，如果在 QUADSPI_AR 中编程了错误的地址（根据QUADSPI_DCR 中 FSIZE[4:0] 定义的 Flash 大小）： TEF 将置 1，如果使能，还将产生中断。
　　　　 另外，在间接模式下，如果地址加数据的长度超过 Flash 的大小， TEF 将在访问被触发时置 1。
　　　　 在内存映射模式下，当 AHB 主器件执行的访问超出范围或 QUADSPI 被禁止时：将产生 AHB 错误，以响应故障 AHB 请求。
　　　　 当 AHB 主机访问存储器映射空间，但内存映射模式被禁止时：将产生 AHB 错误，以响应故障 AHB 请求。
12、QUADSPI 的繁忙位和中止功能
　　在 QUADSPI 启动对 Flash 的操作时， QUADSPI_SR 中的 BUSY 位自动置 1。
　　在间接模式下，在 QUADSPI 完成了请求的命令序列并且 FIFO 为空时， BUSY 位复位。
　　在自动轮询模式下，仅当最后一次周期性访问完成时（因 APMS = 1 时发生匹配，或因中止）， BUSY 位才变为低电平。
　　在内存映射模式下进行第一次访问后，仅在发生超时事件或中止时BUSY 位变为低电平。
　　任何操作都可通过将 QUADSPI_CR 中的 ABORT 位置 1 来中止。在完成中止时， BUSY 位和 ABORT 位自动复位， FIFO 清空。
　　注： 如果中止对状态寄存器的写入操作，有些 Flash 可能发生错误行为。
13、nCS 行为
　　默认情况下， nCS 为高电平，取消选择外部 Flash。 nCS 在操作开始前下降，在操作完成时立即上升。
　　当 CKMODE = 0（“模式 0”，在未进行任何操作时 CLK 保持低电平）时， nCS 在操作首次升高 CLK 边沿时的一个 CLK 周期前降至低电平，在操作最后一次升高 CLK 边沿时的一个CLK 周期后升至高电平，如图 65 所示：

当 CKMODE = 1（“模式 3”，在未进行任何操作时 CLK 升至高电平）且 DDRM = 0（ SDR 模式）时， nCS 仍在操作首次升高 CLK 边沿时的一个 CLK 周期前降至低电平，在操作最后一次升高 CLK 边沿时的一个 CLK 周期后升至高电平，如图 66 所示。

　　当 CKMODE = 1（模式 3）且 DDRM = 1（ DDR 模式）时， nCS 在操作首次升高 CLK 边沿时的一个 CLK 周期前降至低电平，在操作最后一次升高 CLK 边沿时的一个 CLK 周期后升至高电平，如图 67 所示。由于 DDR 操作必须伴随下降沿完成，当 nCS 变为高电平时， CLK为低电平并在经过半个周期后恢复高电平。

　　若 FIFO 在读取操作中保持写满状态或在写入操作中保持为空，则在固件干预 FIFO 前，操作停止并且 CLK 保持低电平。若操作停止时发生中止，则 nCS 在请求中止后即升至高电平， CLK 则在半个周期后升至高电平，如图 68 所示。

　　不处于双闪存模式 (DFM = 0) 时，仅访问 FLASH 1，因此 BK2_nCS 保持高电平。在双闪存模式下， BK2_nCS 与 BK1_nCS 的行为完全相同。因此，如果存在 FLASH 2 并且应用程序始终处于双闪存模式，则 FLASH 2 可使用 BK1_nCS，而 BK2_nCS 引脚输出可用于其他功能。

14、QUADSPI 中断
　　发生如下事件时可生成中断：
　　　　 超时
　　　　 状态匹配
　　　　 FIFO 阈值
　　　　 传输完成
　　　　 传输错误
　　可以使用单独的中断使能位以提高灵活性。
