1553B总线协议

1、1553B简述

　　1553b，是美国军方专为飞机上设备制定的一种信息传输总线标准，也就是设备间传输的协议。而每个国家根据本国的情况，并参考美国的标准制定出自己的总线协议。而相关的公司又根据不同的协议标准开发出相应的总线接口模块。

　　1553B数据总线具有双向输出特性，实时性和可靠性高，广泛应用在当代的运输机和相当数量的民航客机以及军用飞机上，航天系统也广泛的应用这一总线。

2、1553B总线结构

　　1553B总线系统主要由3部分组成：总线控制器BC；远程终端RT；总线监视器BM。

　　1553B数据总线用的是指令/响应型通信协议。他有3种类型的终端，分别为：

　　(1)总线控制器（BC）

　　通信时其中一个设备作为主机，负责控制整个总线的操作，称为总线控制器（Bus Controller，以下简称BC）；它是在总线上唯一被安排为执行建立和启动数据传输任务的终端。

　　(2)远程终端(RT)

　　其余设备则作为从机，进行数据的接收和发送，响应总线的访问称为远程终端（Remote Terminal，以下简称RT）；它是用户子系统到数据总线上的接口，他在BC的控制下提取数据或接受数据。

　　(3)总线监控器（BM）

　　它“监控”总线上的信息传输，以完成对总线上的数据源进行记录和分析，但他本身不参与总线的通信。

　　BC是1553B总线的主控设备，通常是计算机或其他主控设备，负责管理整个通信过程。BC控制总线访问权限，发起通信以及管理RT之间的数据交换，负责发送指令和请求，接收响应，并协调整个系统的操作。

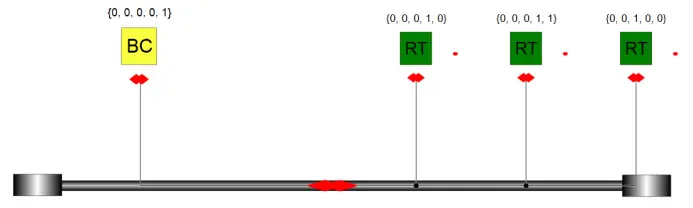

　　RT是1553B系统中的被动设备，用于响应BC的指令和请求。RT可以是传感器、数据采集设备、显示器或其他外部设备。RT接收来自BC的指令或数据，并根据要求执行操作或提供所需的数据。由于1553B协议有5位地址位，因此，整个总线（包括BC在内）最多连接31个子设备（00000~11110，地址位为11111一般表示广播）。

　　1553B总线的工作频率是1 Mb/s 。采用曼彻斯特II码，半双工工作方式。主要的硬件部分为总线控制器（BC）、远端终端（RT）和可选用的总线监控器（BM）。一般情况下，这3部分通过1个多路总线接口（MBI）来完成。可把MBI嵌在计算机内。该总线有10种消息格式。每个消息至少包含2个字，每个字有16个消息位，1个奇偶校验位和3个位长的同步头，所有的消息字都采用曼彻斯特II码构成。

　　信息格式有BC到RT、RT到BC、RT到RT、广播方式和系统控制方式；传输媒介为屏蔽双绞线，1553B总线耦合方式有直接耦合和变压器耦合；1553B总线为多冗余度总线型拓扑结构，具有双向传输特性，其传输速度为1Mbps传输方式为半双工方式，采用曼彻斯特码进行编码传输。采用这种编码方式是因为适用于变压器耦合，由于直接耦合不利于终端故障隔离，会因为一个终端故障而造成整个总线网络的完全瘫痪，所以其协议中明确指出不推荐使用直接耦合方式。
