1、电子元器件分类

  电子元器件分为:无源基础元件 → 分立半导体 → 保护 / 机电元件 → 传感器 → 集成电路 IC

  无源元件:本身不能放大信号,不需要供电;

  有源器件:可以控制电流、放大信号。附带 PCB 丝印代号、作用、常见种类。

2、具体介绍
  2.1、最简单:无源基础元件(R、C、L)


    2.1.1.、电阻 R(Resistor)
      - 作用:限制电流、分压、限流、降压。
      - 单位:Ω 欧姆,kΩ 千欧,MΩ 兆欧
      - 种类:
        1)碳膜电阻:普通廉价;
        2)金属膜电阻:精度高;
        3)水泥电阻:大功率;
        4)电位器 VR:可调电阻,旋钮调节阻值;
        5)热敏电阻 NTC/PTC:温度改变阻值。
      - PCB 丝印:R
    2.1.2.、电容 C(Capacitor)
      - 作用:储存电荷、滤波、隔直通交、耦合、稳压。
      - 单位:F 法拉,μF 微法,nF 纳法,pF 皮法
      - 种类:
        1)陶瓷电容:体积小,高频;
        2)电解电容:容量大,**有正负极,不能接反**;
        3)钽电容:高性能小型电解;
        4)薄膜电容:高频大功率。
      - PCB 丝印:C
    2.1.3、 电感 L(Inductor)
      - 作用:通直流阻交流,滤波、储能,开关电源必备。
      - 单位:H 亨,mH 毫亨,uH 微亨
      - 种类:绕线电感、功率电感、磁珠(特殊电感,专门滤高频噪声)
      - PCB 丝印:L
  2.2、分立半导体(二极管→三极管→MOS→IGBT,越来越复杂)


    2.2.1、 二极管 D(Diode)
      单向导电,正向导通、反向截止。
      - PCB 丝印:D
      - 分类:
        普通整流二极管:交流转直流整流;
        稳压二极管(齐纳管):电压钳位稳压;
        LED 发光二极管:发光,有正负极;
        光电二极管:光照产生电流;
        肖特基二极管:低压高速,电源常用。
    2.2.2、 三极管 BJT Q(Bipolar Junction Transistor)双极型三极管
      - PCB 丝印:Q
      - 引脚:基极 B、发射极 E、集电极 C
      - 两种类型:NPN / PNP
      - 两种工作模式:
        ①放大区:放大电压电流 → **模拟电路**;
        ②饱和 / 截止区:开关通断 → **数字开关**。

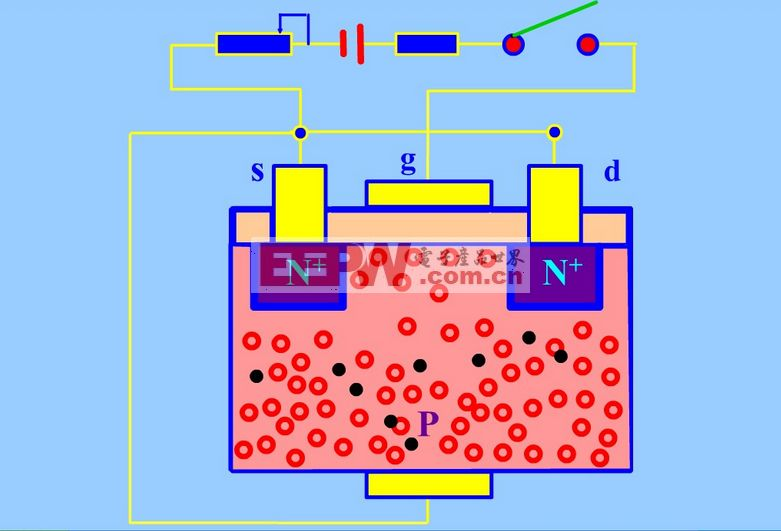

    2.2.3、MOS 管 Q(Metal‑Oxide‑Semiconductor)场效应管
      - PCB 丝印:Q
      - 引脚:栅极 G、源极 S、漏极 D
      - 分类:NMOS、PMOS
      - 特点:电压控制导通,输入电流几乎为 0。
      - 用途:
        ①小信号 MOS:芯片内部,构成 CPU 逻辑门(数字电路);
        ②功率 MOS:电源、电机驱动,大电流开关。
    2.2.4、IGBT(绝缘栅双极晶体管)
      - PCB 丝印:Q
      - 结合三极管 + MOS 的优点:MOS 电压驱动,三极管耐大电流高压。
      - 用途:大功率设备:逆变器、充电桩、电焊机、变频器。**几乎只做开关,很少放大信号**。
    2.2.5、晶振 Y/X(Crystal oscillator)
      - PCB 丝印:Y、X
      - 作用:产生固定频率时钟信号,给单片机、CPU 提供节拍。
      - 例:11.0592MHz、32.768KHz 时钟晶振。
  2.3、保护器件、机电元器件


    2.3.1、 保险丝 F(Fuse)
      丝印 F。过流熔断,保护电路板不烧毁。分可恢复保险丝、一次性保险丝。
    2.3.2、压敏电阻 TVS
      - TVS 管:浪涌保护,吸收瞬间高压,防静电。
      - 压敏电阻:高压冲击保护电源输入端。
    2.3.3、开关 SW
      丝印 SW。按键、拨动开关、船型开关,控制电路通断。
    2.3.4、继电器 K/RLY
      丝印 K。小电流控制线圈,间接控制大电压大电流回路,电磁开关。
    2.3.5、连接器 J / CN
      丝印 J、CN。排针、插座、端子,用来连接两块电路板,接排线、外接模块。
    2.3.6、变压器 T
      丝印 T。电磁感应,电压升压降压,隔离电源。
  2.4、传感器(把物理量变成电信号)


    2.4.1、光敏器件
      光敏电阻、光电三极管、光耦。光耦可以隔离高低压电路。
    2.4.2、温度传感器
      热敏电阻、DS18B20 温度芯片;热电偶。
    2.4.3、其他传感器
      霍尔传感器(检测磁场电流)、压力传感器、加速度传感器。
      简单传感器是分立器件;复杂传感器本身就是集成电路。
  2.5、集成电路 IC(最复杂,把成千上万个管子封装到一块芯片)


    丝印 **U**
    2.5.1、模拟 IC
      1)运放(运算放大器):信号放大、比较,模拟电路核心;
      2)电源管理芯片 LDO:低压差稳压;
      3)DC‑DC 电源芯片:升压降压;
      4)音频功放芯片:喇叭驱动。
    2.5.2、数字 IC
      1)逻辑门芯片:与门、或门、非门;
      2)触发器、寄存器;
      3)存储器:ROM、RAM、Flash;
      4)单片机 MCU:内部 CPU + 内存 + 外设,写程序运行;
      5)CPU/GPU:超大规模数字集成电路;
    2.5.3、 混合信号 IC(数模混合)
      - ADC 模数转换器:模拟电压 → 数字信号;
      - DAC 数模转换器:数字信号 → 模拟电压;
      很多单片机内部自带 ADC/DAC。
3、总结
  整体层级回顾(从简单到复杂)
  (1)无源元件:电阻 R → 电容 C → 电感 L
  (2)半导体分立:二极管 D → BJT 三极管 → MOS 管 → IGBT →晶振
  (3)保护机电:保险丝、TVS、开关、继电器、连接器、变压器
  (4)传感器:光、温度、霍尔等传感元件
  (5)集成电路 U:运放、电源芯片、逻辑芯片、存储器、单片机 CPU
  补充小知识点
  (1)R/C/L**无源,不能控制信号放大**;二极管、三极管、MOS、IC 是有源器件,可以控制电流。
  (2)分立器件 = 单独一个元件;IC = 很多管子做在一颗芯片里面。
  (3)同一个器件(三极管 / MOS),看接法:做放大就是模拟;做开关就是数字。
