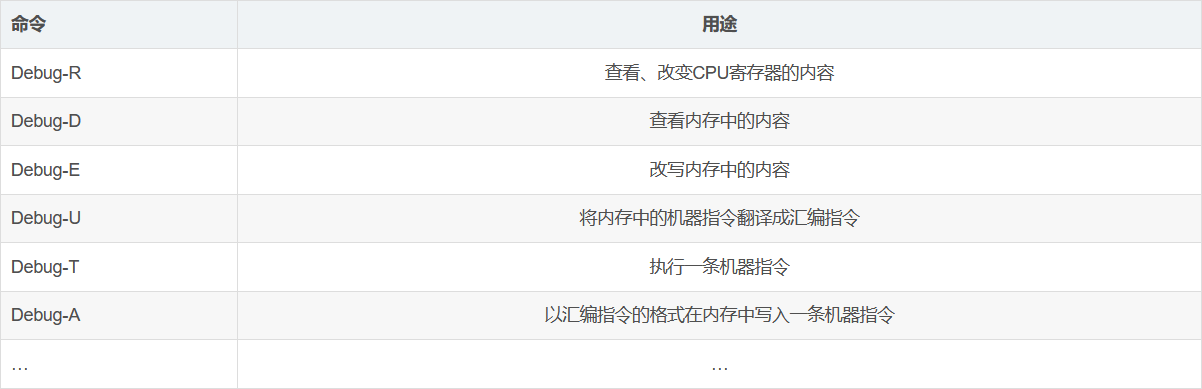

微机原理 debug

1.asm 文件

ah 的输入输出指令大全  https://blog.csdn.net/chinazeze/article/details/1735621

data segment
    x           db      1
    y           db      2
    sum         db      ?
    string      db      "The result of x+y=$"
data ends

code segment
     assume cs:code,ds:data
start:
     mov ax,data
     mov ds,ax

     mov dx,offset string
     mov ah,09h
     int 21h

     mov al,x
     add al,y
     mov sum,al

     add al,30h
     mov dl,al
     mov ah,02h
     int 21h

     mov ah,4ch
     int 21h

code ends
     end start



汇编语言                           debug                        解释
mov ax,data                   MOV AX,076A                  AX=076A
mov ds,ax                     MOV DS,AX                    DS=AX=076A
mov dx,offset string          MOV DX,0003                  把string在段里的偏移地址送给dx --->0003
x                             存储在076A:0000               值为01
y                             存储在076A:0001               值为02
sum                           存储在076A:0002               值为00
string                        存储在076A:[0003,00016)       值为The result of x+y=$
mov ah,09h                    ah表示ax的高位                 09移入ah
int 21h                       DOS的中断调用
执行中断指令09
ah=09
功能：显示字符串
调用参数：DS:DX=串地址 '$'结束字符串

导致：根据DX=串地址 0003，显示字符串string
汇编语言                         debug                        解释
mov al,x                      MOV  AL,[0000]             把[0000]存储的值1 移入 al-->01
add al,y                      ADD  AL,[0001]             把[0001]存储的值2 加入 al-->03
mov sum,al                    MOV [0002],AL              把al存储的值3 移入 存储单元[0002],sum中
22 add al,30h                    ADD  AL,30                 把AL存储的值03 加入30 al -->33  //补充 33是16进制的33H,10进制是16*3+3=51，ASCII值51为3，为了在显示器上输入字符3
mov dl,al                     MOV DL,AL                  把al中的内容放进dl中以便以后显示出来
mov ah,02h                    ah表示ax的高位               02移入ah
int 21h                                                  DOS的中断调用

执行中断指令02
ah=02
功能：显示输出
调用参数：DL=输出字符

导致：就会把dl中的字符3，显示出来
mov ah,4ch
int 21h        DOS的中断调用
执行中断指令4C
ah=4c
功能：带返回码结束
调用参数：AL=返回值
