个人作业二

一 作业要求

博客班级 https://edu.cnblogs.com/campus/ahgc/AHPU-se-JSJ18/
作业要求 https://edu.cnblogs.com/campus/ahgc/AHPU-se-JSJ18/homework/11474
作业目标 了解流程图与活动图的区别于联系
学号 3180701206
二 题目要求
（1）给出流程图的定义说明
（2）给出活动图的定义说明
（3）举例对比流程图与活动图的区别
（4）举例分析流程图与活动图的联系

三 作业内容

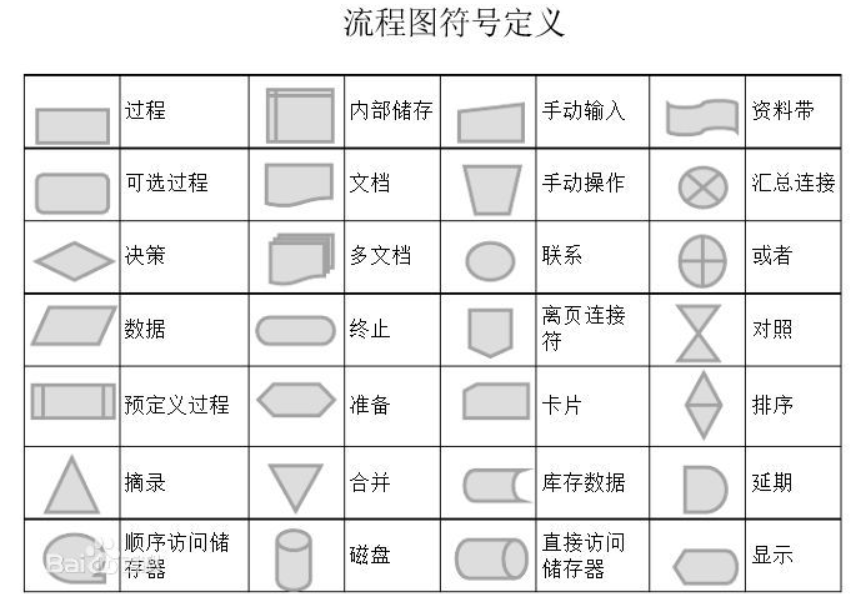

（1）流程图的定义说明
以特定的图形符号加上说明，表示算法的图，称为流程图或框图。
流程图是流经一个系统的信息流、观点流或部件流的图形代表。在企业中，流程图主要用来说明某一过程。这种过程既可以是生产线上的工艺流程，也可以是完成一项任务必需的管理过程。
起止框：表示算法的开始或结束
输入\输出框：表示算法的输入和输出操作。输入操作是指从输入设备山过江算法所需要的数据传递给指定的内存变量；输出操作 则是将常量或变量的值由内存贮器传递到输出设备。
处理框：算法中各种技术和赋值的操作均一处理框加以表示。处理框内填写处理说明或具体的算式。
判断框：算法中的条件判断操作。判断框说明算法中尝试了分支，需要根据某个灌水或提哦案件的成立与否来确定下一步的执行路 线。判断框内应当填写判断条件，一般用关系比较运算或逻辑运算来表示。
注释框：表示对算法的走向，流程线箭头的方向就是算法执行的方向。
连接点：表示不同地方的流程图的连接。

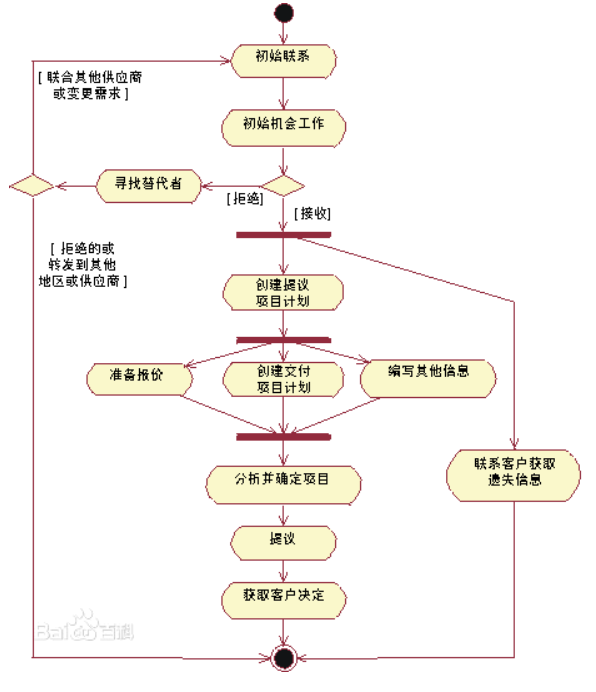

（2）活动图的定义说明
工作流程活动图用于研究实现业务目标时所要执行的各项任务或活动的顺序安排。活动既可以是手动执行的任务，也可以是自动执行的任务。它可完成一个工作单元。
活动图是状态图的一种特殊形式。其中所有或多数状态都是活动状态，而且所有或多数转移都在源状态中的活动完成时立即触发。
圆角矩形：表示“动作”；
菱形：表示“决策”；
粗实线：表示并行活动的开始（分离）和结束（汇合）；
黑圆：工作流的开始（初始节点）；
黑圈套住的黑圆：工作流的结束（结束节点）。
箭头从开始一路指向结束，用来表示活动的先后顺序。

（3）流程图与活动图的区别与联系
1.区别
(1)、流程图着重描述处理过程，它的主要控制结构是顺序、分支和循环，各个处理过程之间有严格的顺序和时间关系。而活动图描述的是对象活动的顺序关系所遵循的规则，它着重表现的是系统的行为，而非系统的处理过程。
(2)、活动图能够表示并发活动的情形，而流程图不行。
(3)、活动图是面向对象的，而流程图是面向过程的。
2.联系
活动图本质上是一个流程图，更加抽象
