Opencv-在图像上绘制形状（染色、直线、矩形、圆、文字）

Opencv-在图像上绘制形状（染色、直线、矩形、圆、文字）

在对图像进行处理的过程中，需要在图像上绘制形状，比如在信用卡识别时，需要把数字用矩形框起来，因此需要学一下在图像上绘制形状，主要依据cv2库的四个操作：染色（直接对系统保存的数据进行修改）、cv2.line()、cv2.circle()、cv2.rectangle()、cv2.putText()，这次都是对原图像进行直接操作的，不需要赋值给新参数

1.用numpy建立一个数组

img = np.zeros((512, 512, 3), np.uint8)

2.染色（主要是对数组进行修改颜色三通道的数值）

• 对整个图像进行操作

  img[:] = 255, 0, 0


• 对部分图像进行操作

  img[200:300, 200:300] = 255, 0, 0


3.画线

cv2.line(img, (0, 0), (200, 200), (0, 255, 0), 3)
# 参数介绍：line(img, pt1, pt2, color, thickness=None, lineType=None, shift=None)

4.画圆

cv2.circle(img, (200, 200), 30, (255,0,0),2)
# 参数介绍：circle(img, center, radius, color, thickness=None, lineType=None, shift=None)

5.画矩形

cv2.rectangle(img, (165,165), (235,235), (0, 0, 255),3)
# 参数介绍：rectangle(img, pt1, pt2, color, thickness=None, lineType=None, shift=None)

6.添加文字

cv2.putText(img, 'opencv', (150,255), cv2.FONT_HERSHEY_SIMPLEX, 1, (0, 255, 255), 1)
# 参数介绍：putText(img, text, org, fontFace, fontScale, color, thickness=None, lineType=None, bottomLeftOrigin=None)
# 参数: （1）org：写字的起点坐标，（2）fontFace：字体，（3）fontSacle：缩放比例

7.全代码

# -*- coding =utf-8 -*-
# @Time :2021/11/13 0:24
# @Author :T.Liang
# @File :character.py
# @Software :PyCharm

import  cv2
import numpy as np

img = np.zeros((512, 512, 3), np.uint8)
print(img)
# 对整个图像进行染色，后面是BGR通道的值
# img[:] = 255, 0, 0

# 对部分图像进行染色，后面是BGR通道的值,前面参数范围的取值是对什么参数操作：[y, x]或者[height, width]
# img[200:300, 200:300] = 255, 0, 0

# 在图像中画线
cv2.line(img, (0, 0), (200, 200), (0, 255, 0), 3)
# cv2.line(img, (0, 0), (img.shape[1], img.shape[0]), (0, 255, 0), 3)  # 对角线

# 在图像上画圆
cv2.circle(img, (200, 200), 30, (255,0,0),2)

# 在图像上画矩形
cv2.rectangle(img, (165,165), (235,235), (0, 0, 255),3)

# 在图像上写文字
cv2.putText(img, 'opencv', (150,255), cv2.FONT_HERSHEY_SIMPLEX, 1, (0, 255, 255), 1)
# 参数: （1）org：写字的起点坐标，（2）fontFace：字体，（3）fontSacle：缩放比例


cv2.imshow('img', img)


cv2.waitKey(0)
cv2.destroyAllWindows()

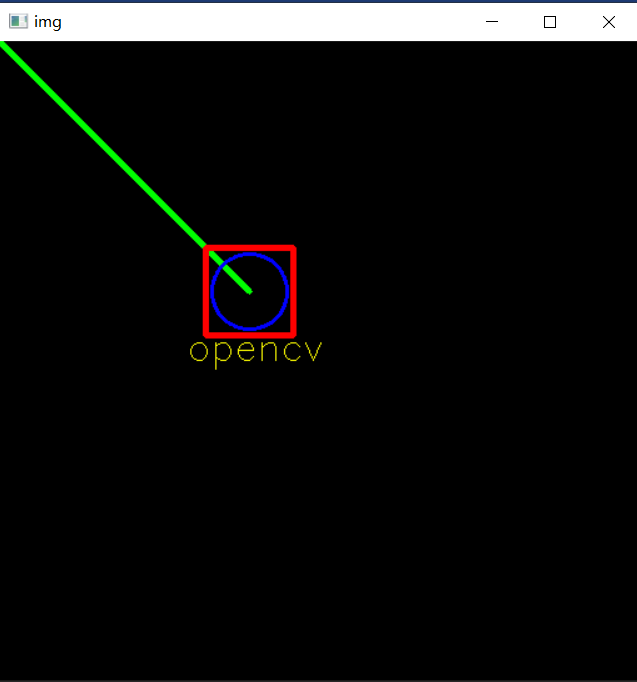

结果：
