实验2 汇编源程序编写与汇编、调试

四、实验结论

1. 实验任务1

使用任意一款文本编辑器，编写8086汇编源程序ex1.asm。源代码如下：

assume cs:code
code segment
	mov ax,0b810h
	mov ds,ax

	mov byte ptr ds:[0],1
	mov byte ptr ds:[1],1
	mov byte ptr ds:[2],2
	mov byte ptr ds:[3],2
	mov byte ptr ds:[4],3
	mov byte ptr ds:[5],3
	mov byte ptr ds:[6],4
	mov byte ptr ds:[7],4

	mov ah,4ch
	int 21h
code ends
end　　

要求：使用8086汇编程序编写、汇编、链接、运行、调试方法，对ex1.asm进行汇编、链接、运行，使用debug工具调试可执行文件。

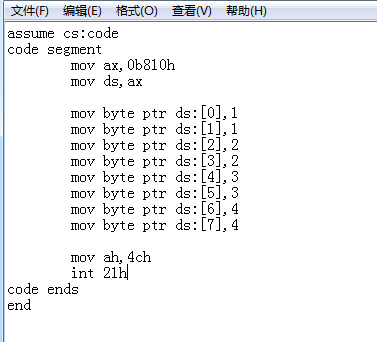

1)ex1.asm源代码（使用文本编辑器）：

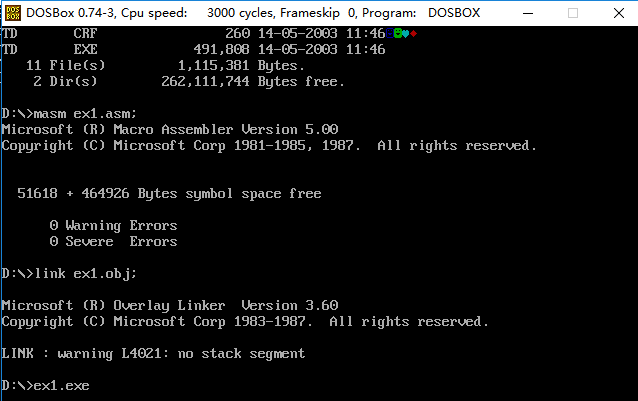

2)使用masm、link工具汇编、链接的命令行及运行结果截图:



3)给出使用debug调试的截图

①进入debug调试环境，通过r命令查看当前寄存器的状态

由上图的DS=075A，可知PSP的地址为075A：0。

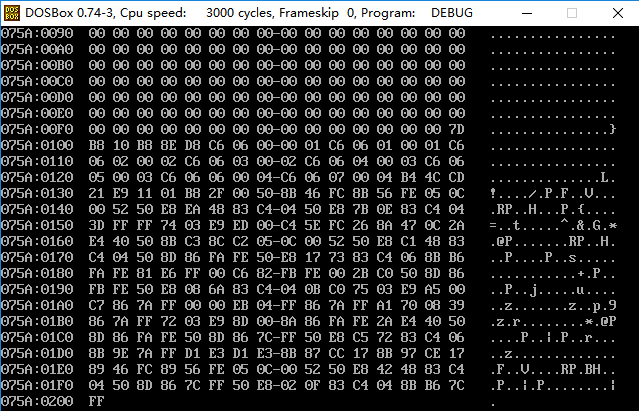

使用d命令查看程序段前缀PSP所占的256个字节，截图如下：

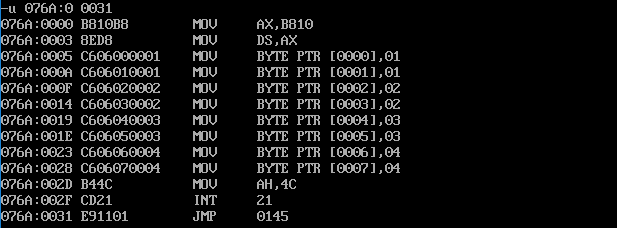

②结合可执行文件加载后，可知寄存器CX的值为0031H，使用u命令精确反汇编截图

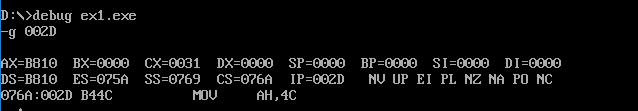

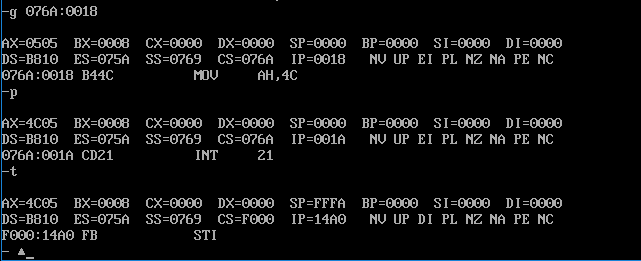

③使用g命令执行到line16退出执行之前，操作截图如下：

2. 实验任务2

使用任意一款文本编辑器，编写8086汇编源程序ex2.asm。源代码如下：

; ex2.asm
assume cs:code
code segment
        mov ax, 0b810h
        mov ds, ax
        mov bx, 0
        mov ax, 101H
        mov cx, 4
s:      mov [bx], ax
        add bx, 2
        add ax, 101H
        loop s
        mov ah, 4ch
        int 21h
code ends
end　

要求：使用8086汇编程序编写、汇编、链接、运行、调试方法，对ex2.asm进行汇编、链接、运行，使用debug工具调试可执行文件。

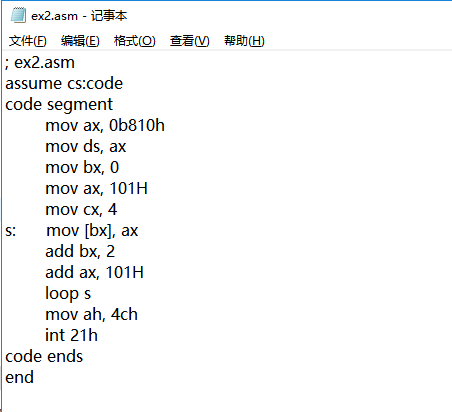

1）ex2.asm源代码，截图如下：

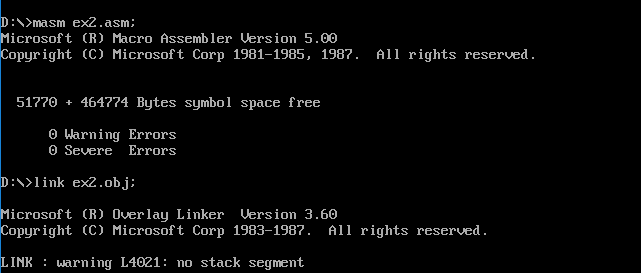

 2）使用masm、link工具汇编、链接的命令行，如下：

 运行结果截图：



3）使用debug调试的截图

①首先进入debug环境，通过r命令查看此时寄存器的状态，如下：

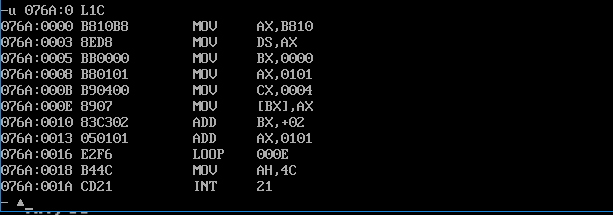

② 由上可知ex2加载后寄存器CX的值为001C H，使用u命令进行精确反汇编，截图如下：

③使用t命令/p命令、g命令，对ex2.exe进行调试的截图（不一定要单步，有些地方可以用g命令，一次执行多行汇编指令）

若一直使用p命令单步调试，则一直执行至CX值为0，最后部分截图如下：

若使用t命令则一直在重复循环。

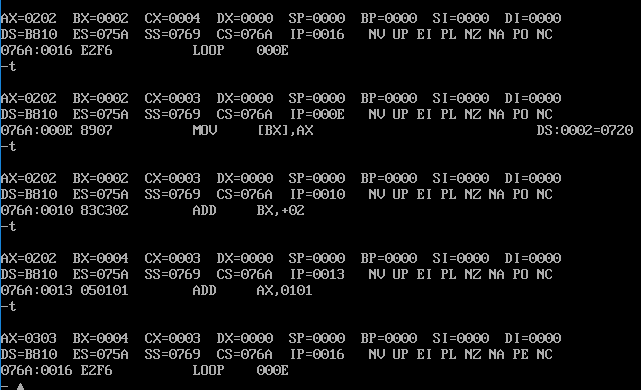

在单步执行到loop命令后，IP重新变成了000E H，再次进入循环，下面可以使用g命令跳过循环步骤，并继续单步调试，执行完剩下两个指令，截图如下：

把ex2.asm中line9 mov cx, 4 改成 mov cx, 8 ，保存后重新汇编、链接、运行，结果如下：



 结果出现了8个彩色小图标。

 回答问题

结合上述实验和观察，分析、对比ex2.asm和ex1.asm，它们实现的是否是相同的功能和效果？在具体实现上有什么不同。

ex2.asm和ex1.asm，它们实现的功能和效果都一样，都是将01 01 02 02 03 03 04 04 写入了显存b810:0 7中；但在具体实现上ex2.asm是通过循环来实现的，而ex1.asm则是一个个按顺序手动写入。

3. 实验任务3

综合使用loop,[bx]，编写完整汇编程序，实现向内存b800:07b8开始的连续16个字单元重复填充字数据0237H。

要求：编写汇编源程序，给出运行结果截图（运行前先使用 cls 命令清屏，更便于观察运行结果）

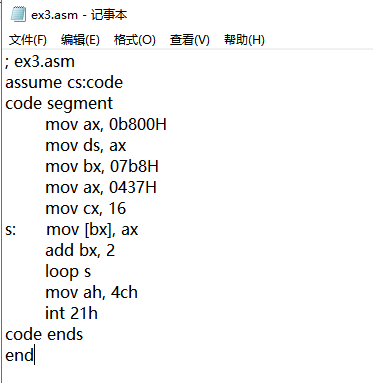

1）汇编源程序代码如下：

; ex3.asm
assume cs:code
code segment
mov ax, 0b800H
mov ds, ax
mov bx, 07b8H
mov ax, 0437H
mov cx, 16
s: mov [bx], ax
add bx, 2
loop s
mov ah, 4ch
int 21h
code ends
end

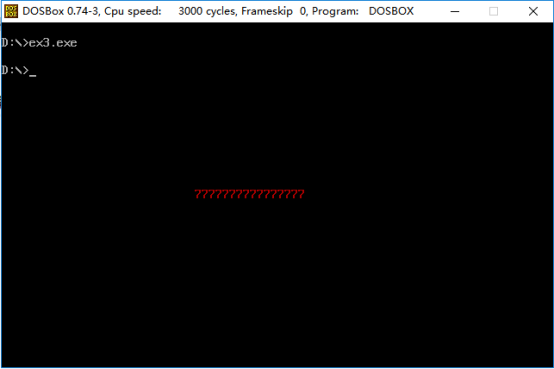

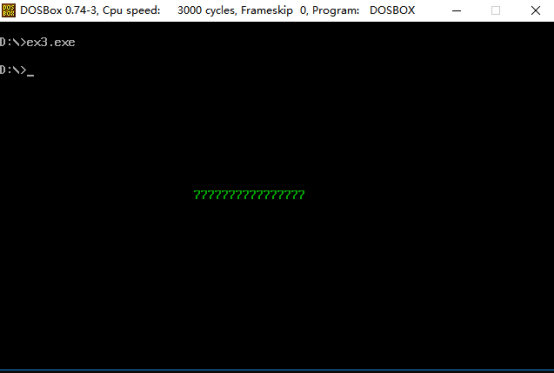

2）截图如下：

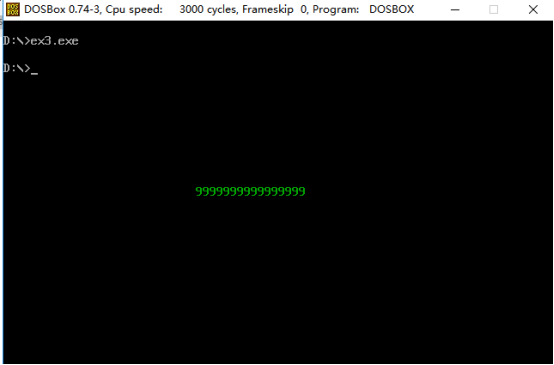

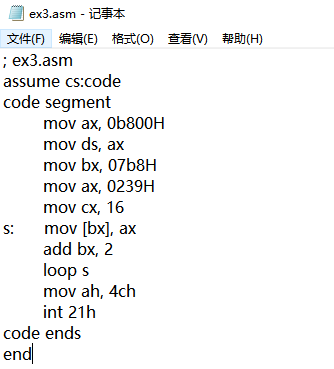

3）把填充的字数据，从0237H 改成0239H

再次保存后，汇编、链接、运行，结果截图如下：



 4）把填充的字数据，从0237H 改成0437H



 再次保存后，汇编、链接、运行，结果截图如下：



分析结果可知：这个字数据中高位字节里存放的是颜色信息，低位字节里存放的是内容信息。

 4. 实验任务4

编写完整汇编源程序，实现向内存0:200~0:23F依次传送数据0~63(3FH)。

必做：综合使用[bx]和loop，编写汇编源程序；灵活使用debug的t命令、g命令、p命令调试。在程序退出前，用d命令查看0:200~0:23F，确认是否将0~3F传送至此段内存区域。

选做*：利用栈的特性，综合使用loop，push实现（限定仅使用8086中已学过指令实现），编写源程序；灵活使用debug的t命令、g命令、p命令调试。在程序退出前，用d命令查看0:200~0:23F，确认是否将0~3F传送至此段内存区域。

①必做：

1）综合使用[bx]和loop，编写汇编源程序，代码如下：

; ex4-1.asm
assume cs:code
code segment
    mov ax,0000H
    mov ds,ax
    mov bx,0200H
    mov cx,40H
s:  mov ds:[bx],al
    inc ax
    inc bx
    loop s
    mov ax,4c00H
    int 21H
code ends
end

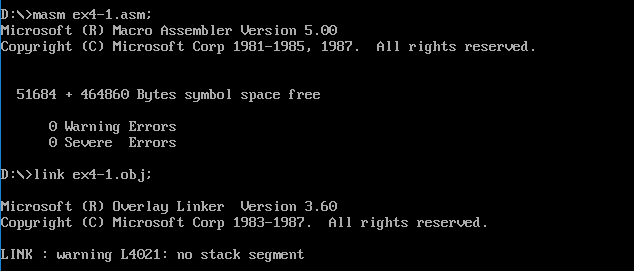

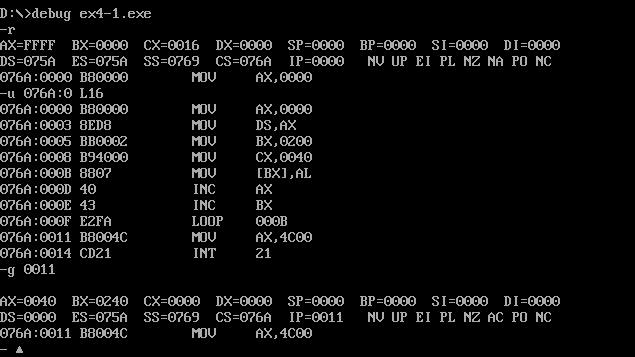

2）源代码汇编、链接无误后，灵活使用debug的t命令、g命令、p命令调试，用d命令查看0:200~0:23F，确认是否将0~63传送至此段内存区域。



②选做：

1）利用栈的特性，综合使用loop，push实现（限定仅使用8086中已学过指令实现），编写源程序，代码如下：

; ex4-2.asm
assume cs:code
code segment
    mov ax,0000H
    mov ss,ax
    mov sp,0240H
    mov ax,3F3EH
    mov cx,20H
s:  push ax
    add ax, -0202H
    loop s
    mov ax,4c00H
    int 21H
code ends
end

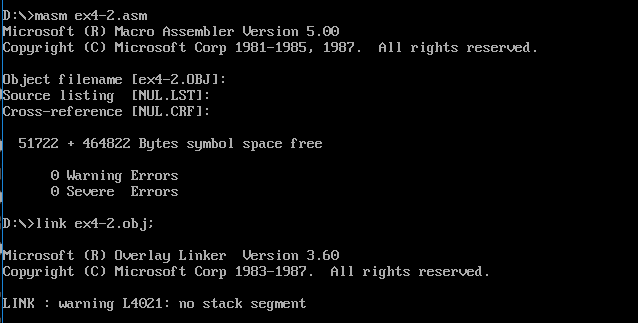

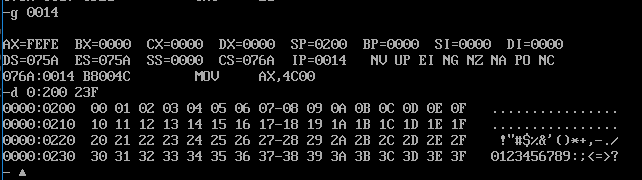

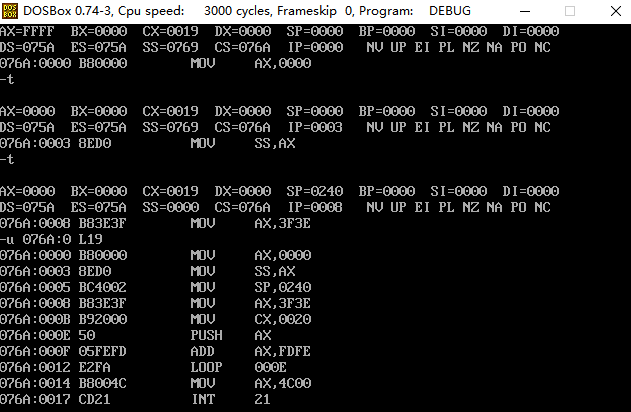

2）灵活使用debug的t命令、g命令、p命令调试。在程序退出前，用d命令查看0:200~0:23F，确认是否将0~3F传送至此段内存区域。





5. 实验任务5

教材实验4(3)（P121）

1）填空以后的源代码如下：

assume cs:code
code segment
    mov ax,cs
    mov ds,ax
    mov ax,0020h
    mov es,ax
    mov bx,0
    mov cx,18h
s:  mov al,[bx]
    mov es:[bx],al
    inc bx
    loop s
    mov ax,4c00h
    int 21h
code ends
end

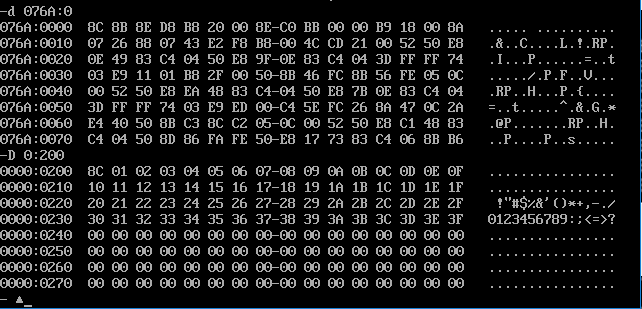

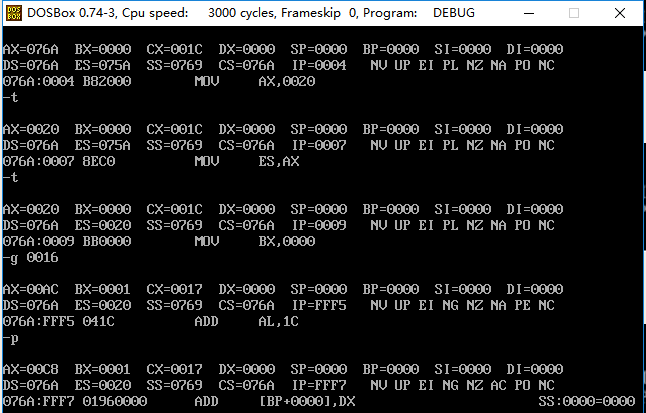

2）汇编连接后，灵活使用debug的t命令、g命令、p命令调试，用d命令查看0:200之后的若干字节，观察是否将mov ax, 4c00h之前的指令复制到指定内存，截图如下：





3）空白处填写依据：

cs:第一空需要把代码段内的指令当做数据复制到指定内存，而源数据段与代码段相同，故这里填了code（cs）。

18h:第二空先随便填了一个值，后通过编译连接后进入debug用u命令反汇编后可知mov ax,4c00h之前的指令共占18h即24个字节，故这里填了18h。

五、实验总结

1）在实验一中，通过直接运行ex1.exe时，屏幕上确实可以显示出彩色图标，但是在debug环境下，却没有出现彩色图标。后来进行多次测试，虽然在debug环境下对应的内存单元已经被我修改，但是彩色图标依旧没有显示，我觉得可能是dos系统和正常的操作系统对于屏幕区域显示的处理是有所不同的。

2）在实验二中，单步调试时，分别使用了t命令和p命令，总结出其两者的区别如下：

①T命令：单步执行，每bai次只du执行一条代码语句，遇到子程序后进入子程序逐条执行指令；
②P命令：类似T命令，若有子程序，直接执行完子程序全部指令而不是逐条执行指令，在遇到循环指令时，会直接执行至CX递减至0；

3）通过此次实验，我熟悉了汇编语言源程序编写→汇编→链接→调试的工具和方法 ，对寄存器间接寻址方式和指令loop的使用有了一定的了解。
