Fluent UDF中直接调用math.h中的误差函数erf、erfc

我们知道误差函数定义为



 这是一个带积分的函数，Fluent UDF中想自己写代码实现起来相当不方便，精度还不一定能保证。幸好C++11中为我们将这个函数内置在数学头文件math.h中，但是想要兼容C++11我们必须使用Visual Studio2013（或更高）和一款名为VC++ UDF Studio的专业UDF编写调试插件配合。具体过程如下：

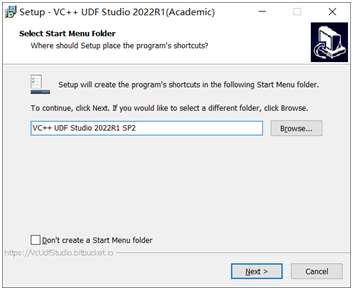

1. 官网下载VC++ UDF Studio插件 (https://vcudfstudio.github.io)并安装，建议下载学术版（如想进一步采购注册，对高校老师学生比较优惠）

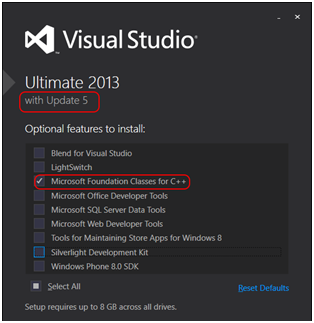

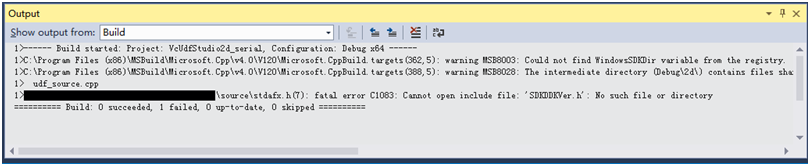

2. 安装Visual Studio 2013（或更高）专业版或旗舰版（Express版不支持），勾选“Microsoft Foundation Classes for C++”选项，其它选项视个人喜好。注意，Visual Studio 2013 请使用带update5的版本，对于其它更早期的2013版本，可能出现无法找到“afxv_cpu.h”文件，甚至插件菜单混乱的情况。安装前保证网络畅通。否则，可能会报告“WindowSDKDir”变量找不到的错误（如下图所示）。



3. 下载安装Visual C++ MFC多字节字符库（Visual C++ MFC Multi-Byte-Character-Set Library）。 网址是：  https://www.microsoft.com/en-US/download/details.aspx?id=40770



如果未安装上面的Visual C++ MFC多字节字符库，可能会出现如下错误。



 4. 双击桌面图标，选择需要版本后会自动启动Fluent，读入case后点击Fluent嵌入菜单中的“Start Visual Studio”子菜单。



 5. 输入如下示例源代码，并点击“编译UDF”按钮直到编译通过。有任何错误提示，可以双击提示行直接定位到源码中的错误行。编译通过后按“加载到Fluent”按钮即可载入到Fluent中。

#include "udf.h"
#include <math.h>
DEFINE_ON_DEMAND(ttt)
{
    //直接调用erf、 erff、 erfl、 erfc、 erfcf、 erfcl函数
    real erf_value = erf(1.0);
    real erfc_value=erfc(1.0);
    Message0("erf=%g, erfc=%g\n", erf_value, erfc_value);
}



 6. 执行DEFINE宏，本例由于erf函数放在DEFINE_ON_DEMAND宏中，所以在Execute On Demand对话框里面手动执行。



 7. 运行结果如下，看到两个数加起来是1，是正确的。
