gitlab+jenkins+harbor+k8s安装操作流程之Prometheus+cadvisor+grafana

1.介绍

Prometheus 是一个开源的报警系统和监控工具包，是由SoundCloud公司开发的开源监控报警系统和时序数据库(TSDB)。Prometheus使用Go语言开发，是Google BorgMon监控系统的开源版本。从 2012 年成立以来，许多公司和组织都采用promethues，并且该项目有着很活跃的社区和开发者；现在是一个开源项目，可以独立于任何公司进行维护；2016年prometheus成为继Kubernetes之后第二个加入Linux基金会旗下的原生云基金会(Cloud Native Computing Foundation)的托管项目

2.各监控系统对比

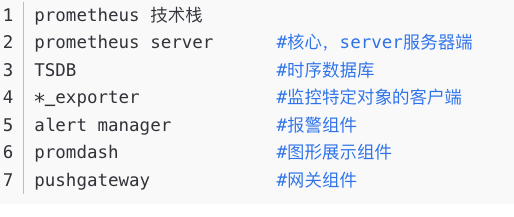

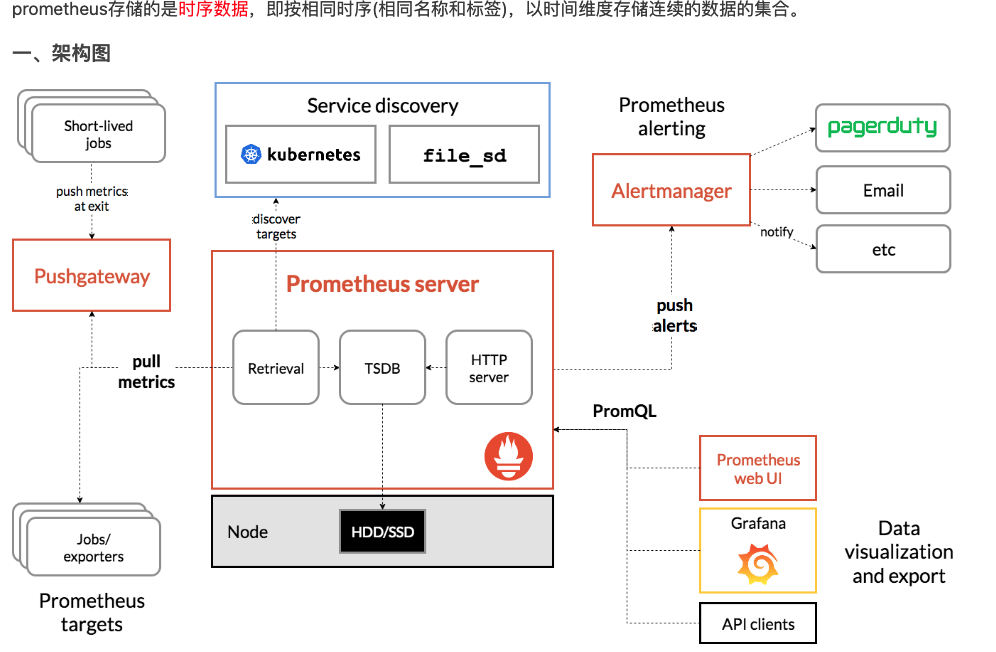

 3.组件介绍

Prometheus Server：负责定时去目标抓取 metrics数据，每个被抓取对象需要开放一个http服务接口；pull下来的数据经过整理后写入到本地的时序数据库（TSDB）中。
Client Library：客户端类库（例如官方提供的：Go，Python，Java等），为需要监控的服务产生相应的 metrics数据并开放一个http服务接口给 Prometheus Server。目前很多软件原生就支持Prometheus，提供了metrics数据，可以直接使用 Prometheus pull。对于像操作系统不提供提供metrics数据的情况，可以使用exporter，或者自己开发exporter来提供metrics数据服务。
Node Exporter：泛指能向Prometheus提供监控数据（metrics数据）的都可以称为一个 exporter，一个 exporter的实例称为 target，exporter来源主要2个方面，一个是社区提供的，一种是用户自定义的。主要用来支持其他数据源的metrics数据导入到 Prometheus，支持数据库、硬件、消息中间件、存储系统、HTTP服务器、jmx等。
PushGateway：主要用于临时性的 short-lived job。由于这类 jobs 存在时间较短，可能在 Prometheus 来 pull 之前就消失了。对此类 jobs 定时将 metrics数据 push 到 pushgateway 上，再由 Prometheus Server 从 Pushgateway 上 pull 到本地。这种方式主要用于服务层面的metrics，对于机器层面的metrices，需要使用node exporter。
Promdash 和 Grafana：Prometheus内置一个简单的Web控制台Promdash，可以查询metrics数据，查看配置信息或者Service Discovery等，实际工作中，查看指标或者创建仪表盘通常使用Grafana，Prometheus作为Grafana的数据源。
alert manager：从 Prometheus server 端接收到 alerts 后，会进行去除重复数据，分组，并路由到对应的接受方式上，发出报警。常见的接收方式有：电子邮件，pagerduty，OpsGenie, webhook 等。
PromQL：是Prometheus TSDB 的查询语言。是结合 Grafana 进行数据展示和告警规则的配置的关键部分。

4.工作过程

Prometheus Daemon负责定时去被监控目标上抓取metrics(指标)数据，每个抓取目标需要暴露一个http服务的接口给它定时抓取。Prometheus支持通过配置文件、文本文件、Zookeeper、Consul、DNS SRV Lookup等方式指定抓取目标。Prometheus采用PULL的方式进行监控，即服务器可以直接通过目标PULL数据或者间接地通过中间网关来Push数据。
Prometheus 在本地处理抓取到的所有数据，并通过一定规则进行整理数据，并把得到的结果存储到新的时间序列中。
Prometheus通过PromQL和其他API可视化地展示收集的数据。Prometheus支持很多方式的图表可视化，例如Grafana、自带的Promdash以及自身提供的模版引擎等等。Prometheus还提供HTTP API的查询方式，自定义所需要的输出。
PushGateway支持Client主动推送metrics到 PushGateway，而Prometheus只是定时去Gateway上抓取数据。
Alertmanager是独立于Prometheus的一个组件，可以支持Prometheus的查询语句，提供十分灵活的报警方式。

5.安装并下载组件，alertmanager组件没用上   官网https://prometheus.io/

 安装Prometheus软件

tar -zxvf  prometheus-2.45.0.linux-amd64.tar.gz

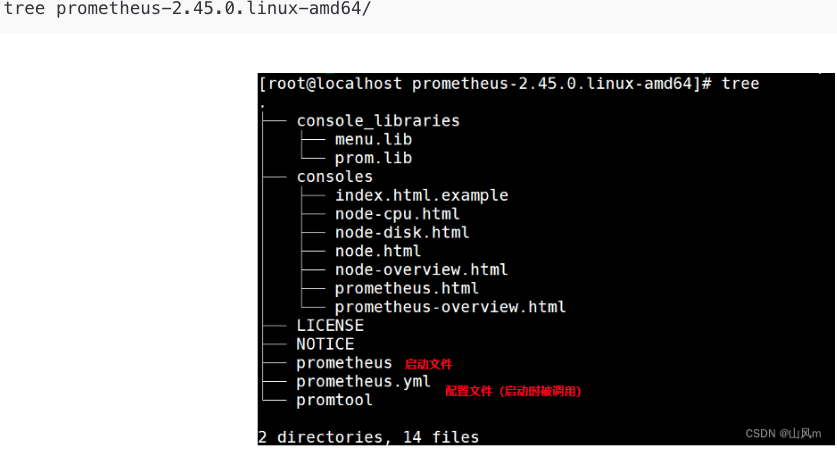

 拷贝 重命名

# Prometheus安装非常简单（类似绿色免安装版本）
cp -r prometheus-2.45.0.linux-amd64 /usr/local/prometheus

2.编写Prometheus启动脚本

cat>/usr/local/prometheus/prometheus.service<<EOF
[Unit]
Description=Prometheus
After=network.target

[Service]
Type=simple
User=root
WorkingDirectory=/usr/local/prometheus
ExecStart=/usr/local/prometheus/prometheus --config.file=/usr/local/prometheus/prometheus.yml

Restart=on-failure
LimitNOFILE=65536

[Install]
WantedBy=multi-user.target
EOF

3.添加启动脚本到systemd启动管理中

ln -s /usr/local/prometheus/prometheus.service /lib/systemd/system/
systemctl daemon-reload
systemctl start prometheus
systemctl enable prometheus
netstat -antp | grep :9090

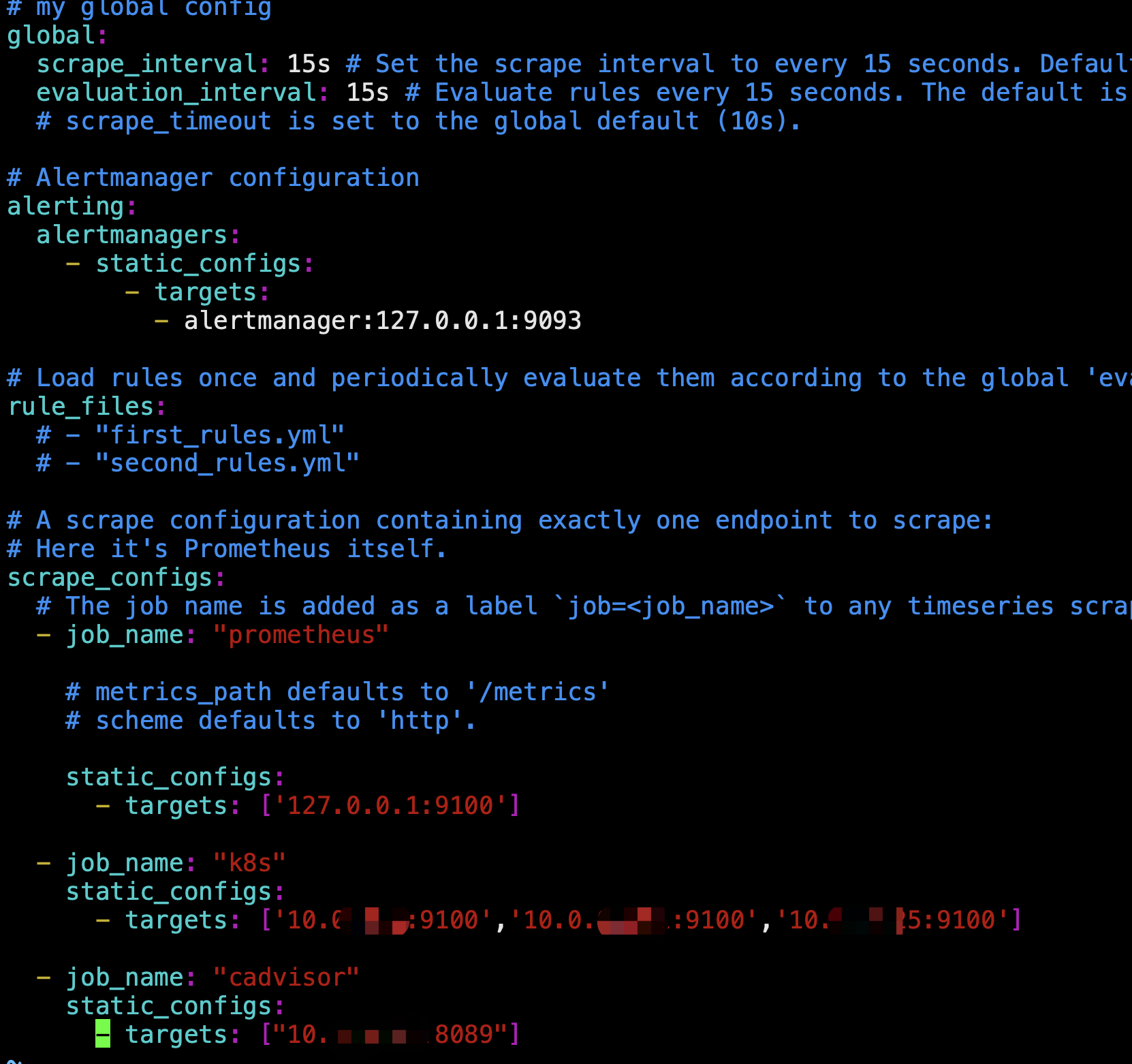

 4.配置文件讲解，注：Prometheus的配置文件有严格的缩进格式，修改时不要破坏格式！ （默认每级标签之间为两个空格）

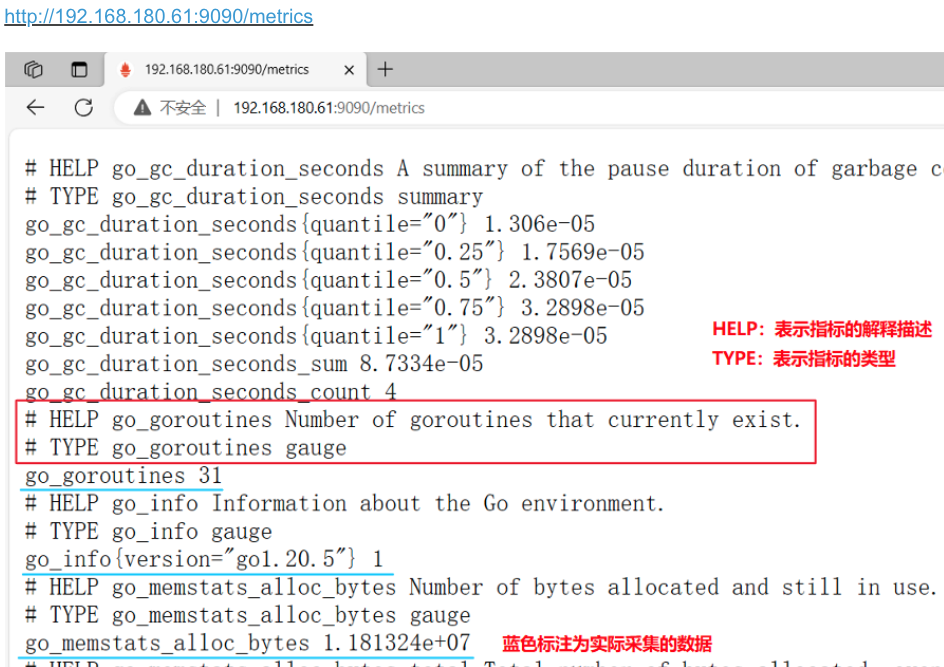

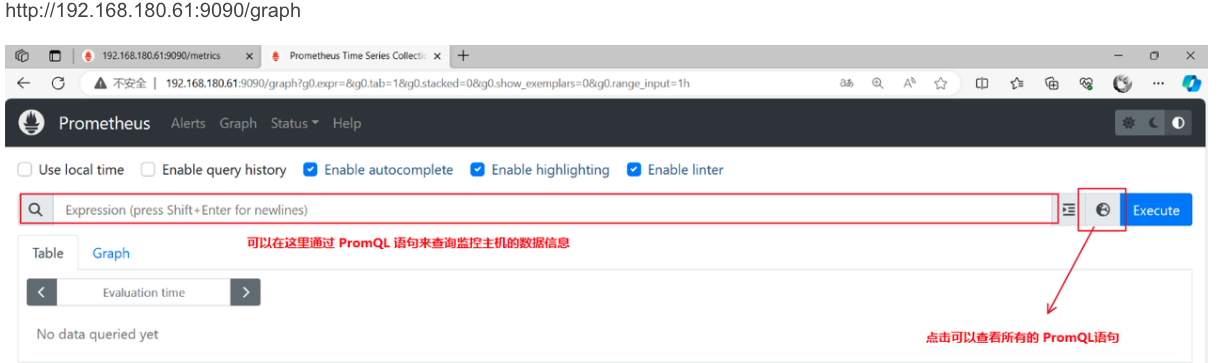

 5.通过浏览器访问指标数据和图形化界面(效果见下图)



 6.部署Prometheus - Node Exporter，想要监控的机器 就得装node exporter

tar -xf node_exporter-1.6.0.linux-amd64.tar.gz
cp -r node_exporter-1.6.0.linux-amd64 /usr/local/node_exporter

7.编写Node Exporter启动脚本

cat>/usr/local/node_exporter/node_exporter.service<<EOF
[Unit]
Description=Node Exporter
After=network.target
Wants=network-online.target

[Service]
Type=simple
User=root
ExecStart=/usr/local/node_exporter/node_exporter

Restart=on-failure
LimitNOFILE=65536

[Install]
WantedBy=multi-user.target
EOF

8.添加启动脚本到systemd启动管理中

ln -s /usr/local/node_exporter/node_exporter.service /lib/systemd/system/
systemctl daemon-reload
systemctl start node_exporter
systemctl enable node_exporter
netstat -antp | grep LISTEN | grep :9100 # node_exporter 默认端口为 9100  完成后在Prometheus配置文件中添加端口信息

 9.效果展示

# 保存退出后重启 prometheus
systemctl restart prometheus

10.安装Grafana  https://grafana.com/  官网

下载并安装Prometheus Server服务

tar -xf grafana-10.2.2.linux-amd64.tar.gz
cp -r grafana-v10.2.2/ /usr/local/grafana

编写Prometheus service启动脚本

cat>/usr/local/grafana/grafana-server.service<<EOF
[Unit]
Description=Grafana Server
After=network.target

[Service]
Type=simple
User=root
WorkingDirectory=/usr/local/grafana
ExecStart=/usr/local/grafana/bin/grafana-server

Restart=on-failure
LimitNOFILE=65536

[Install]
WantedBy=multi-user.target
EOF

添加启动脚本到systemd启动管理中

ln -s /usr/local/grafana/grafana-server.service /lib/systemd/system/
systemctl daemon-reload
systemctl start grafana-server

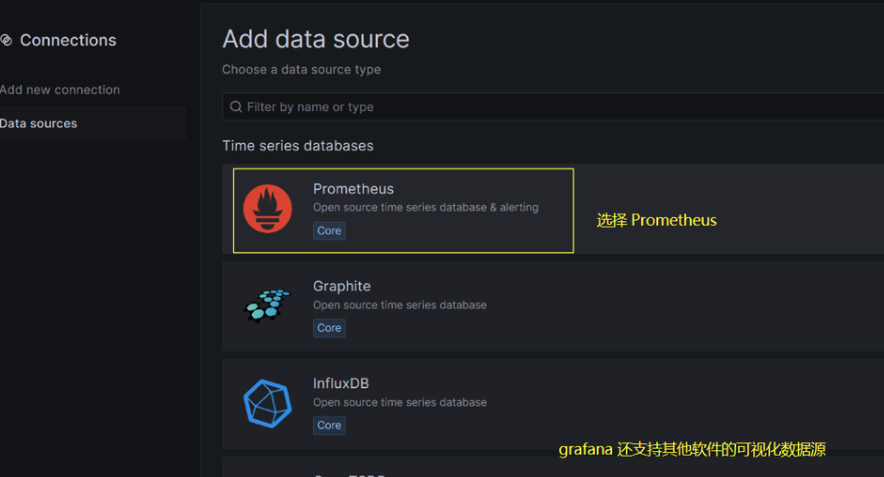

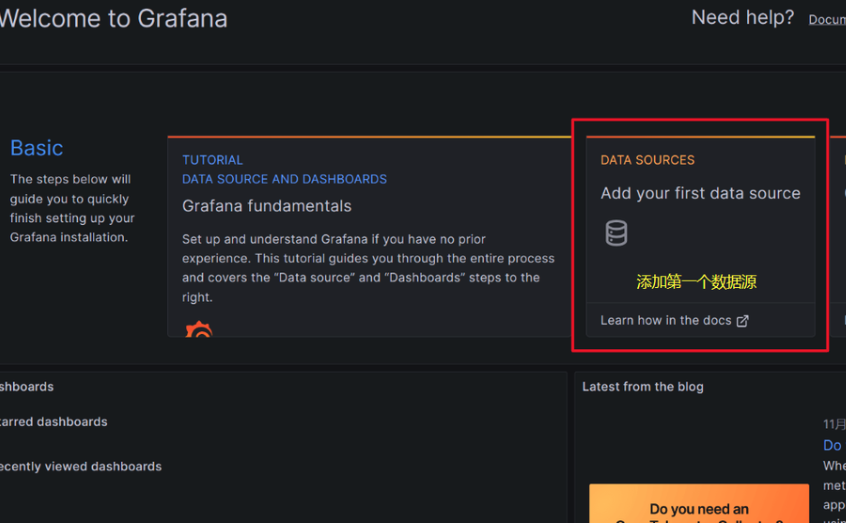

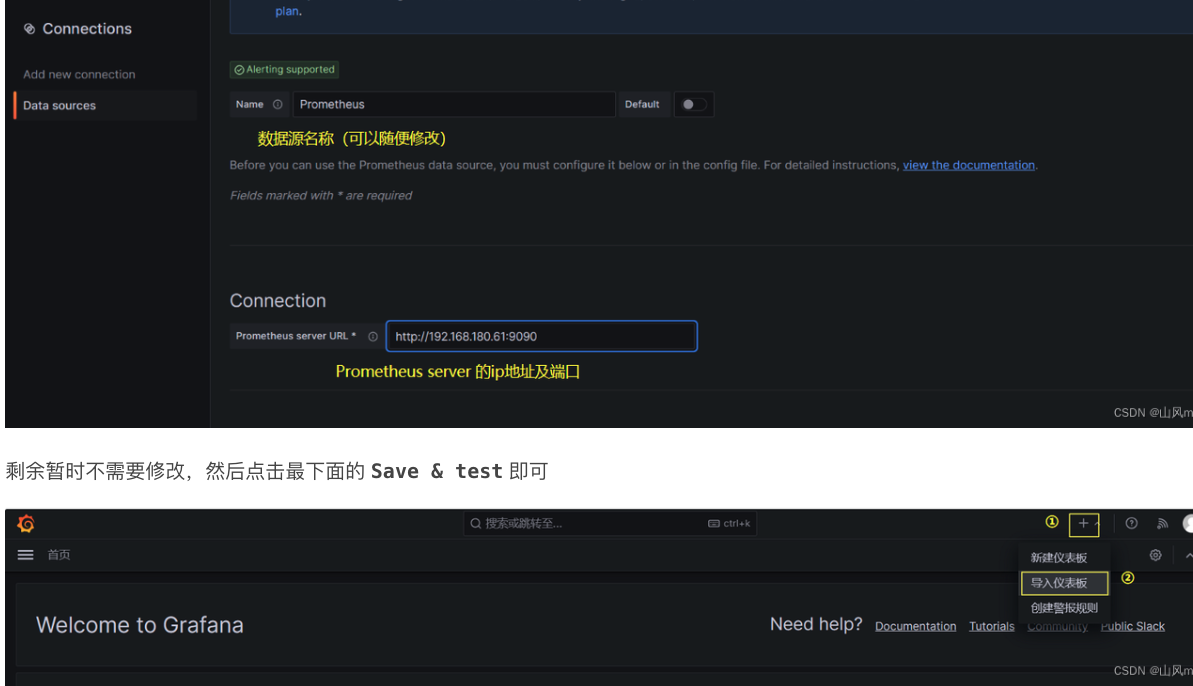

Grafana组件配置

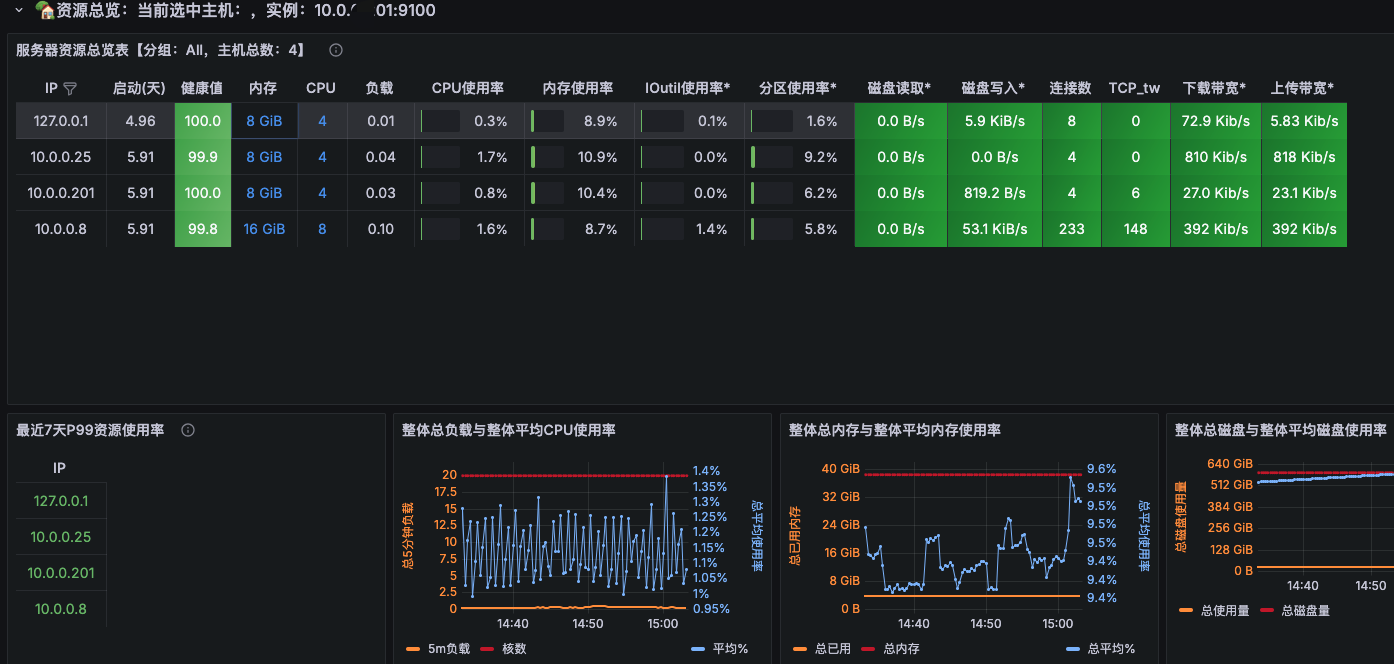

 添加监控linux系统资源模板

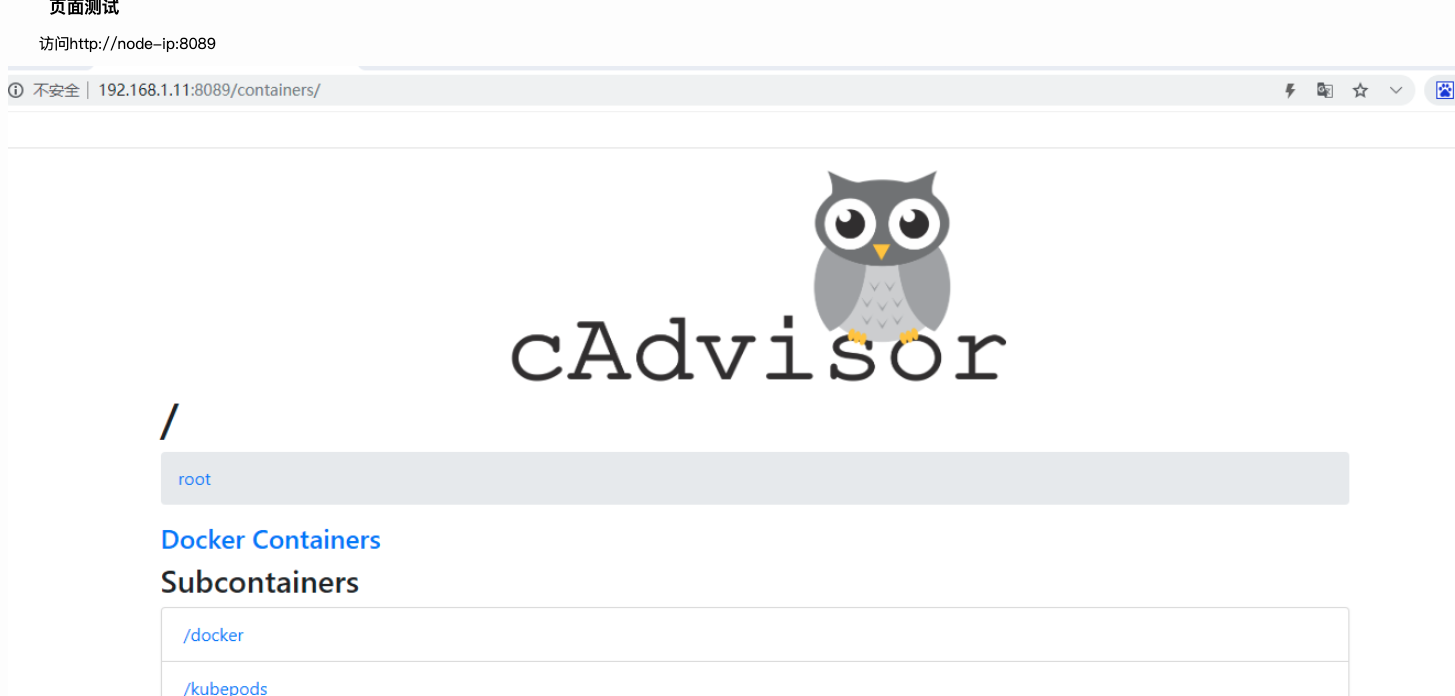

11.cadvisor安装步骤

cadvisor是google创建的用于监控icmtfy容器资源使用情况和性能的软件，cadvisor在宿主机上以容器方式运行。通过挂在本地卷， 它可以监控在同一台主机上运行的所有容器。它还提供了一个本地web界面和API，并且能够将数据存储到InfluxDB，将运行中的容器数据存储到远程 InfluxDB集群。

docker 安装命令  k8s集群node 或者master都可以安装这个用来采集容器上面的运行状态并储存到InfluxDB

docker run --volume=/:/rootfs:ro --volume=/var/run:/var/run:rw --volume=/sys:/sys:ro --volume=/var/lib/docker/:/var/lib/docker:ro --publish=8089:8080 --detach=true --name=cadvisor google/cadvisor:latest

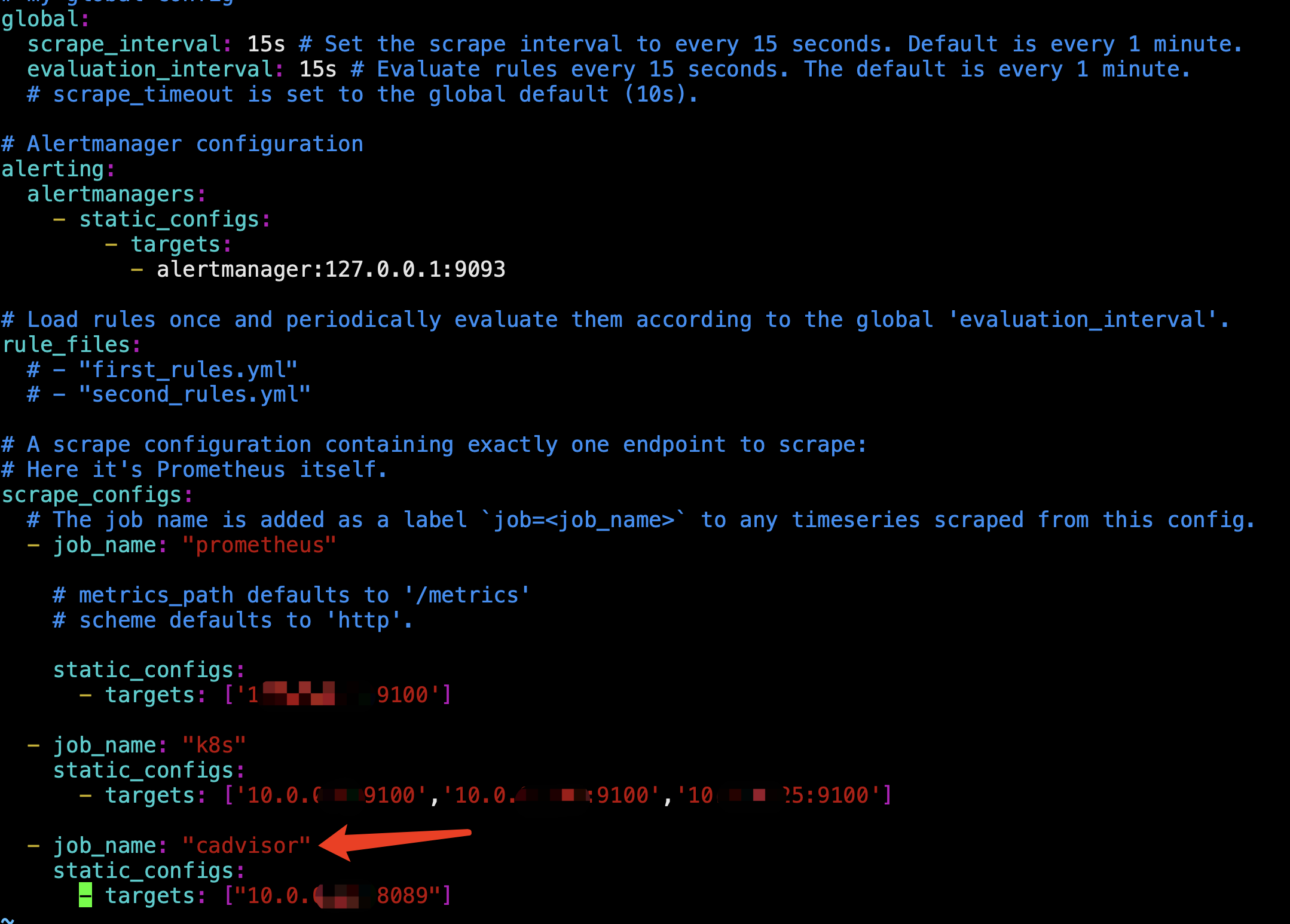

 如果想通过普罗米修斯+grafana的方式展示，在普罗米修斯的配置文件内添加job_name 获取信息

 然后再grafana上添加模板即可完成

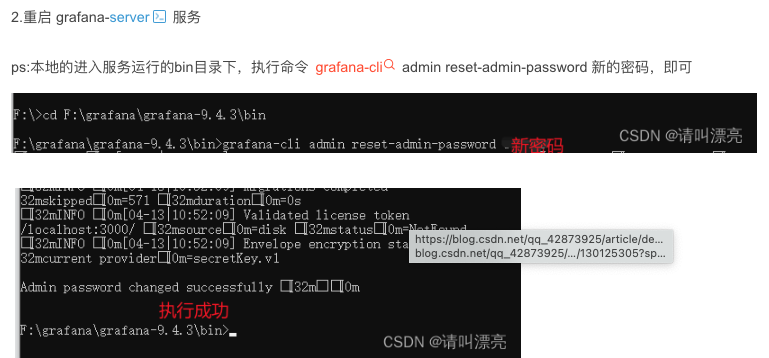

 如果忘记grafana密码如下操作
