将Cadence里面的电路图导到Visio

整理互联网资源：

1.cadecne导出电路和版图的矢量图_哔哩哔哩_bilibili

2.【新提醒】cadence原理图转Visio矢量图格式，写论文的福音 - Analog/RF IC 设计讨论 - EETOP 创芯网论坛 (原名：电子顶级开发网) -

一、VMware设置

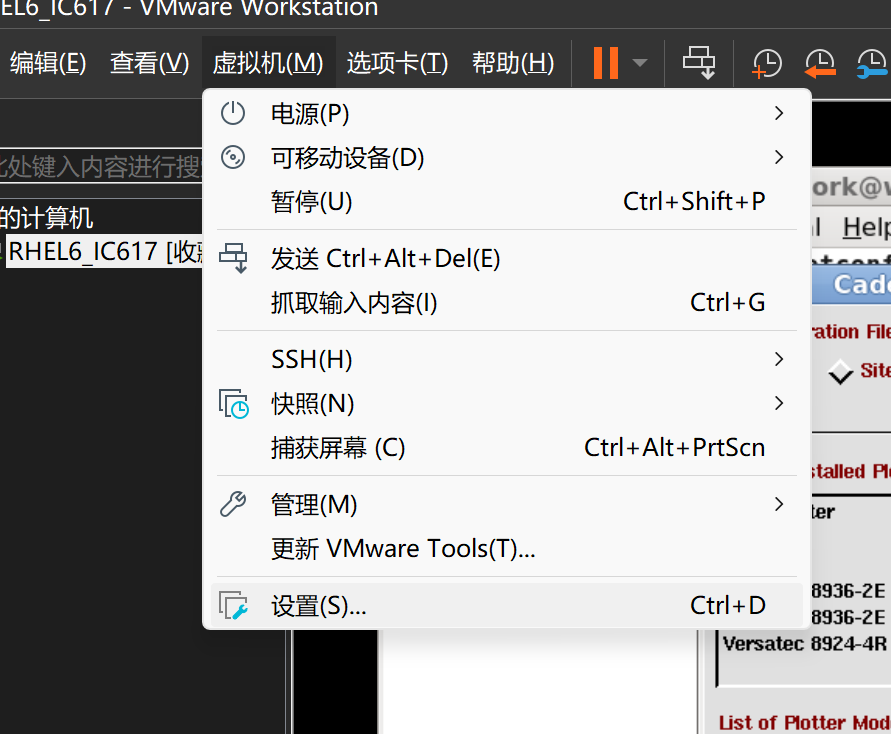

1、打开虚拟机的打印机：

二、虚拟机内部设置步骤：

1.进入用户根目录修改 .bashrc文件

在terminal中输入：

cd

gedit .bashrc

进入初始化配置文件。

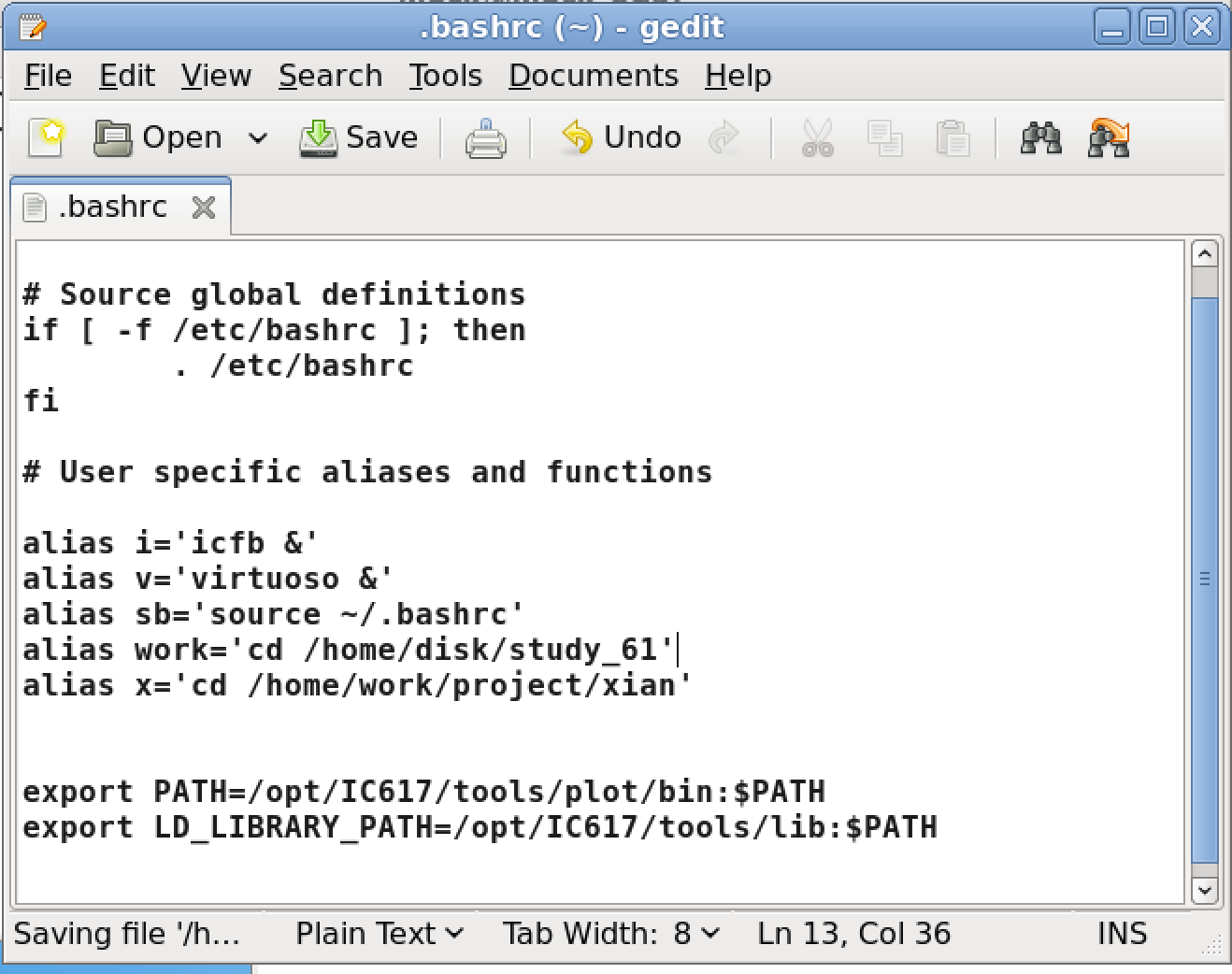

2.加入plot的路径

在 .bashrc 文件内增加：

export PATH=/opt/IC617/tools/plot/bin:$PATH

export LD_LIBRARY_PATH=/opt/IC617/tools/lib:$PATH

其中标黄处为所使用的Cadence文件所在路径。

保存。

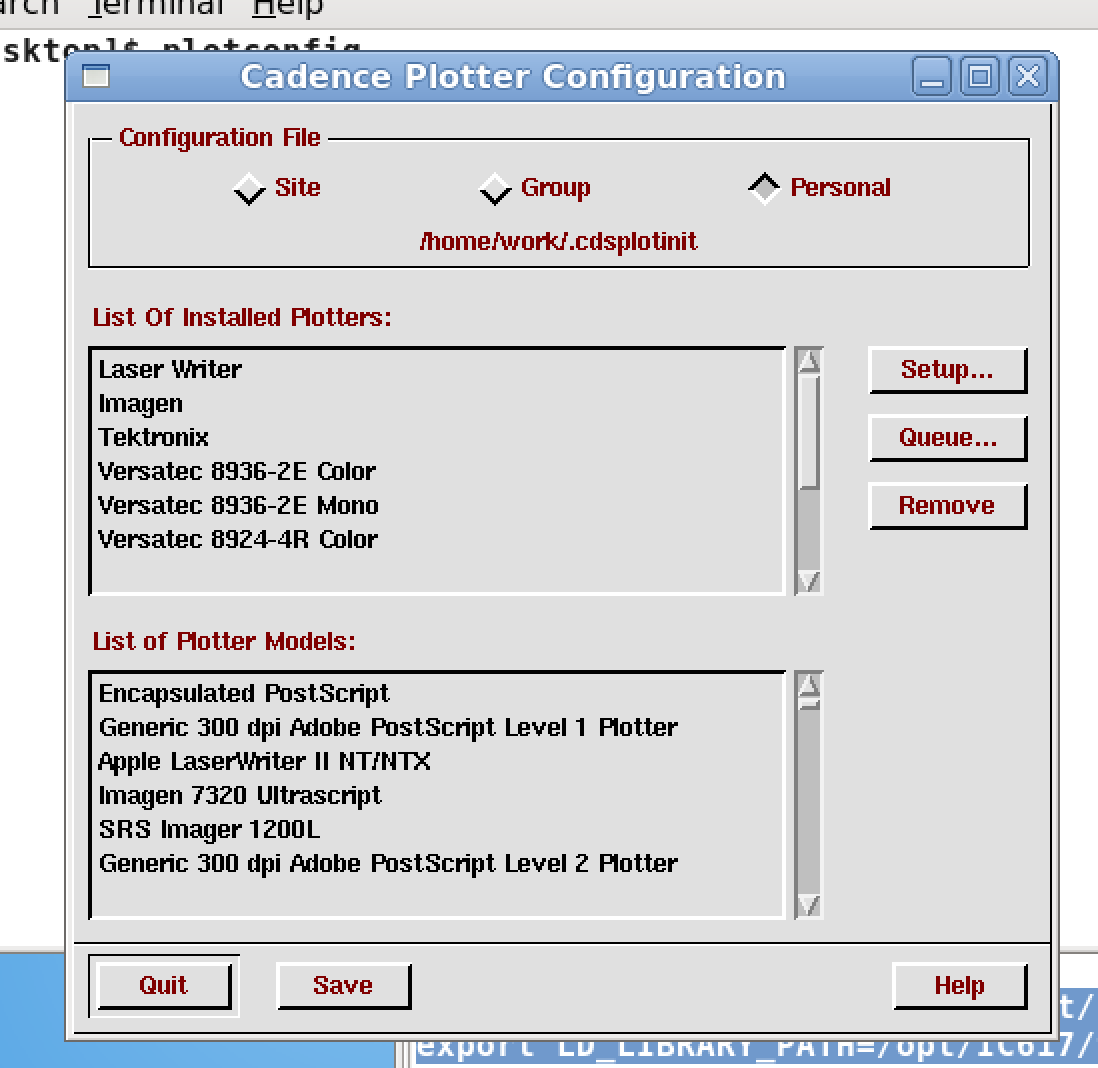

3.另开一个Terminal，输入：

plotconfig

出现上面就设置成功。

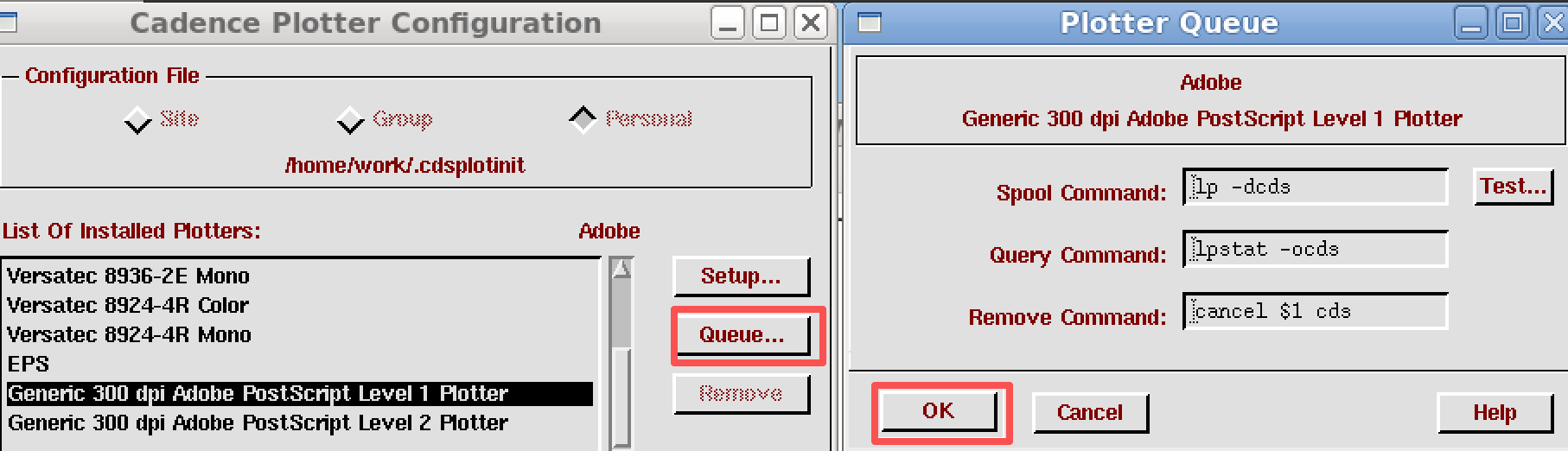

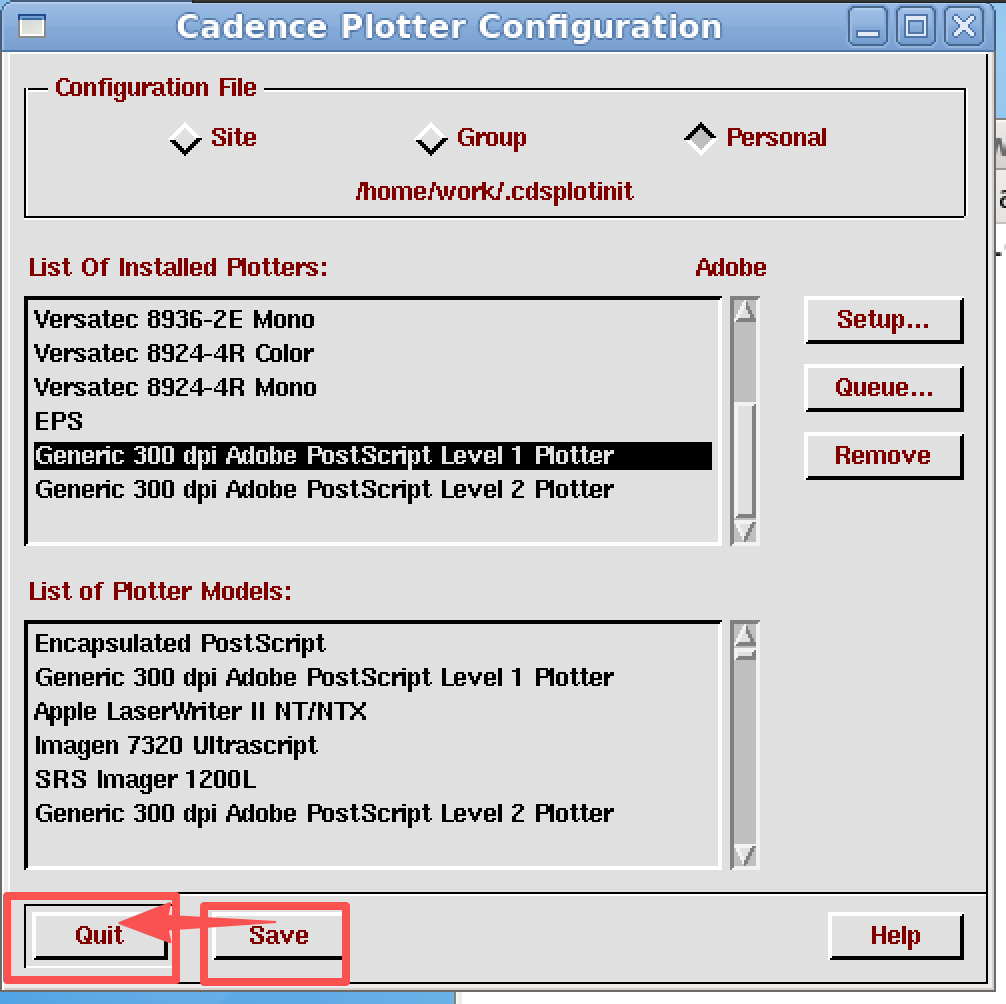

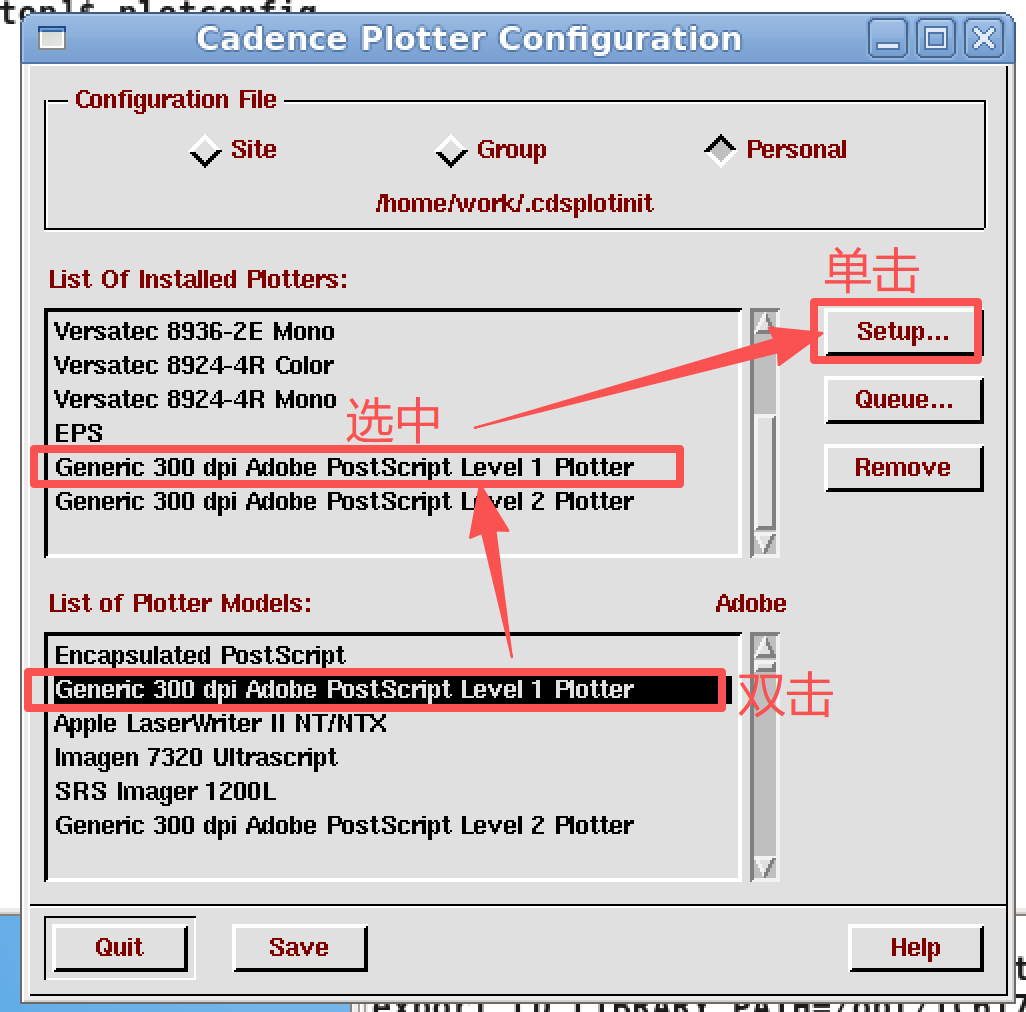

4.设置Plotter参数

三、将电路图到导出为.ps再转为.pdf，再转为Visio可以用的

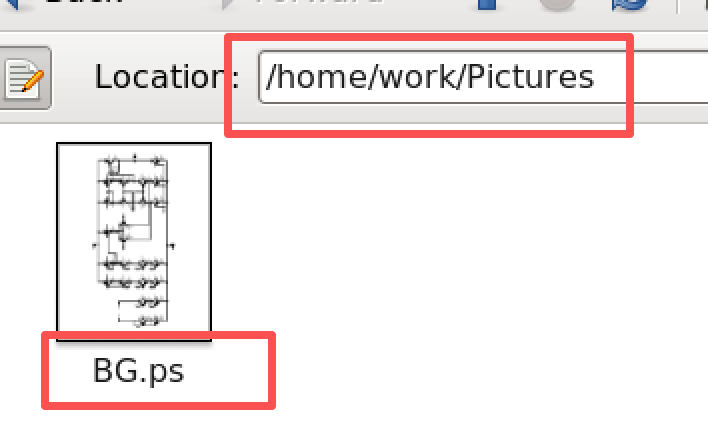

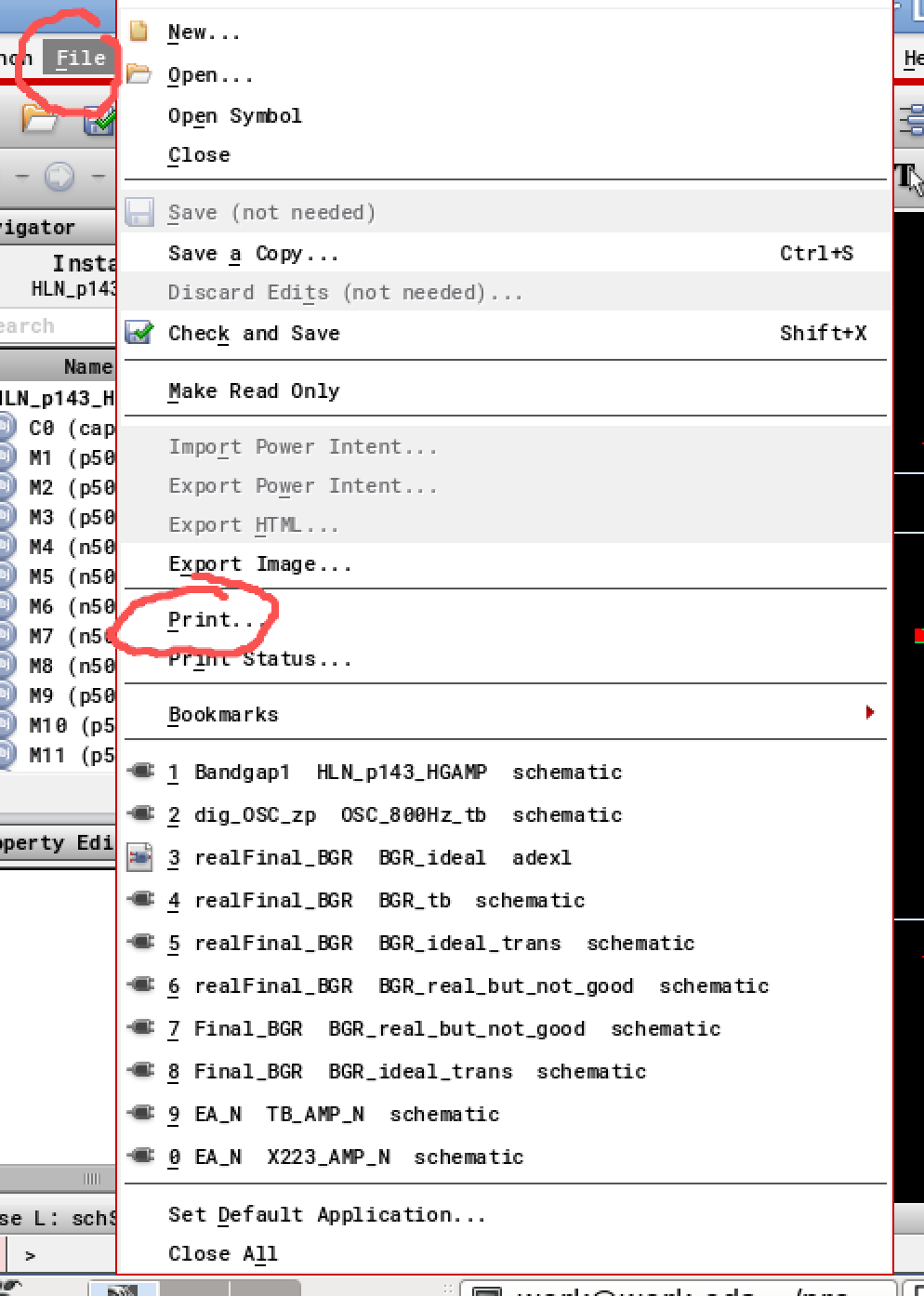

1、将电路图导出为.ps文件

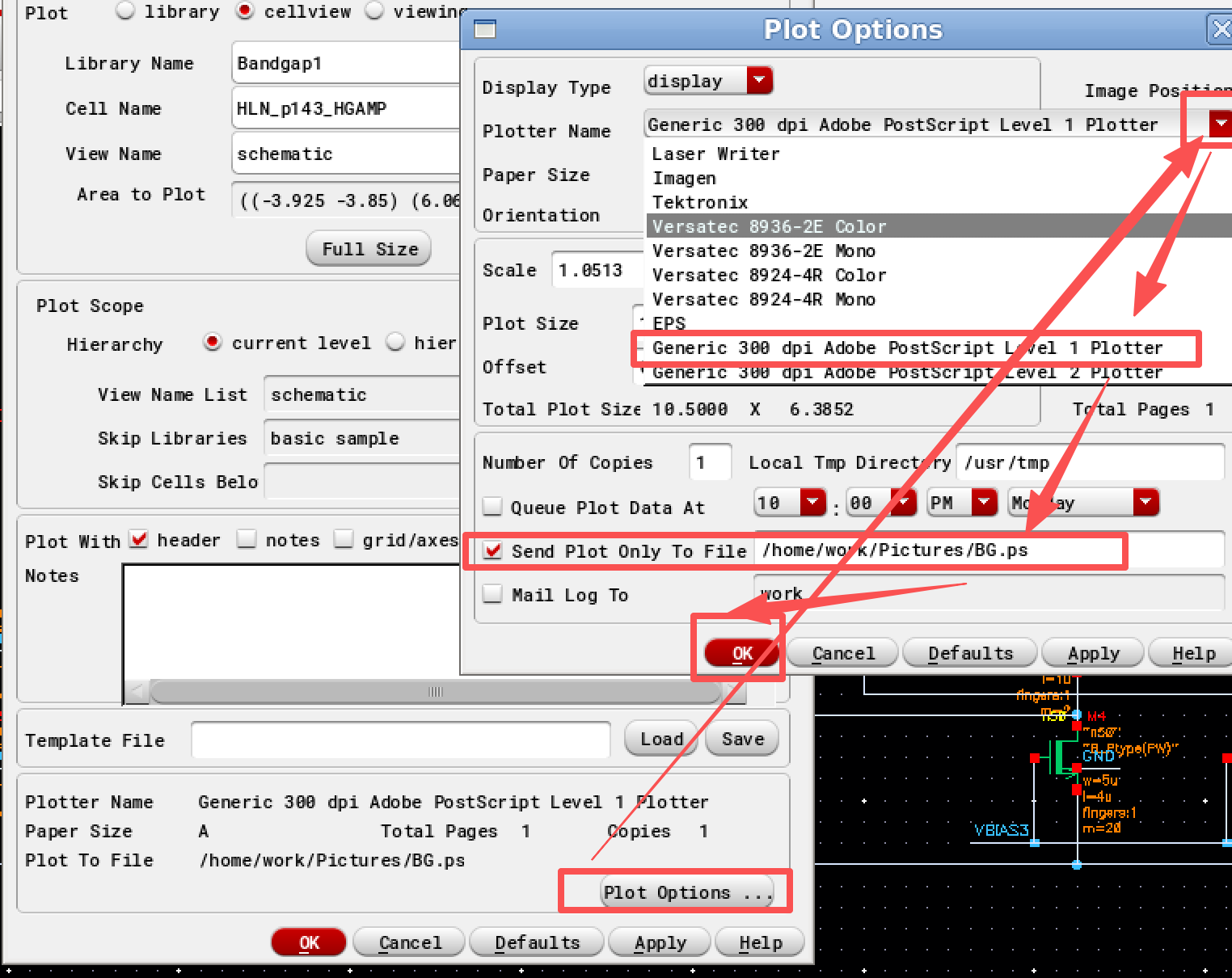

PS：注意在Send Plot Only File后面填写的是保存文件的全路径+文件名

2、将.ps转为.pdf

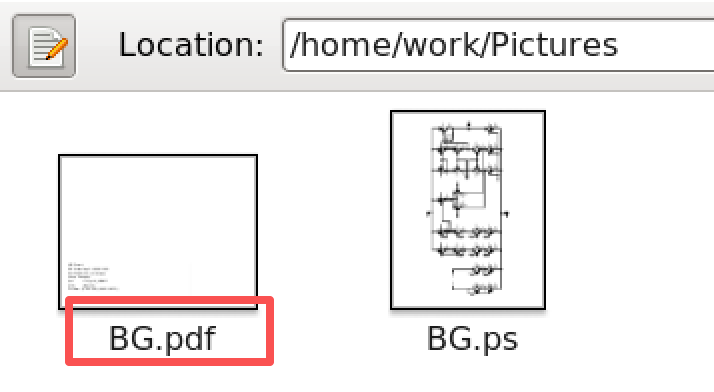

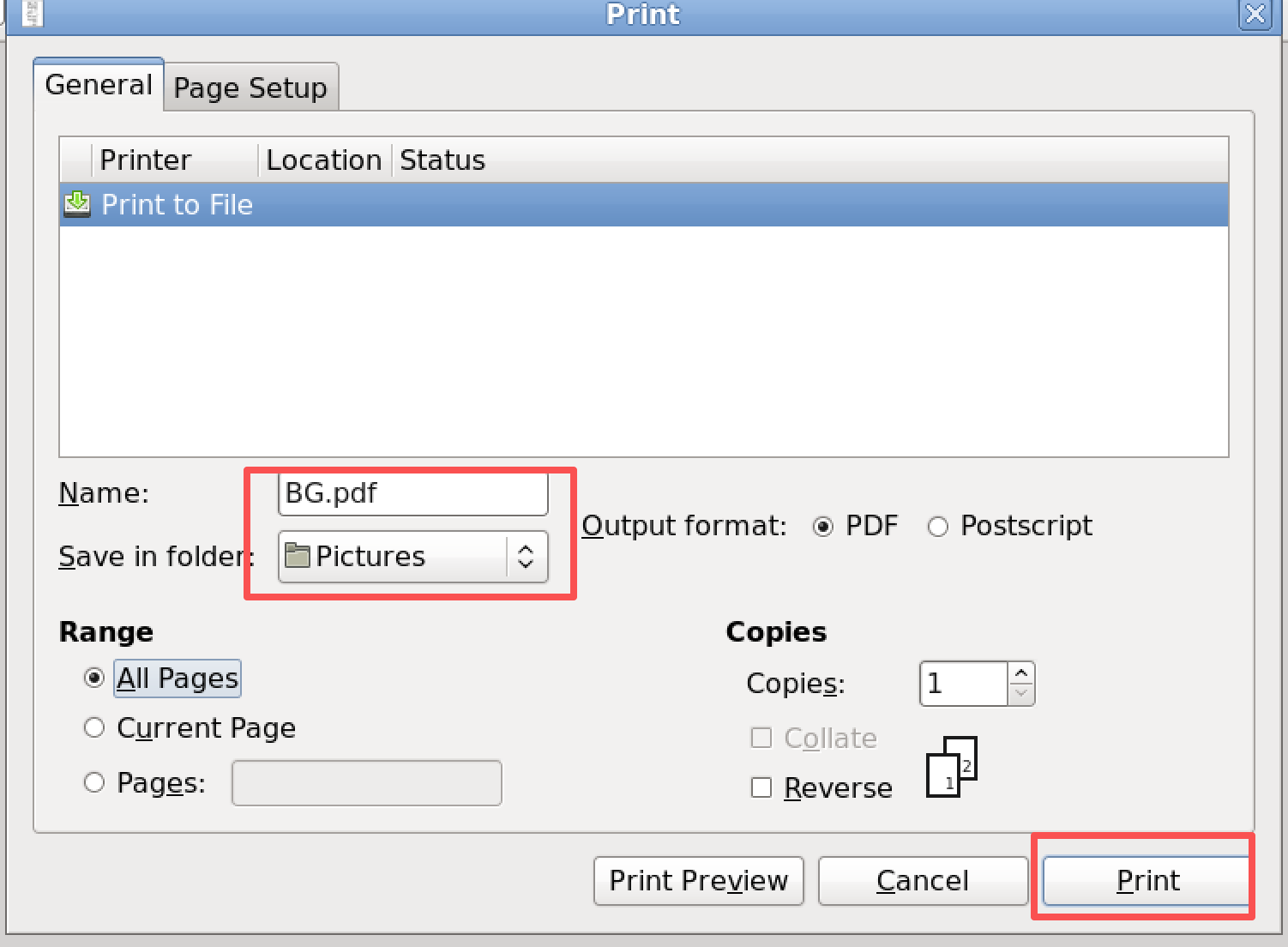

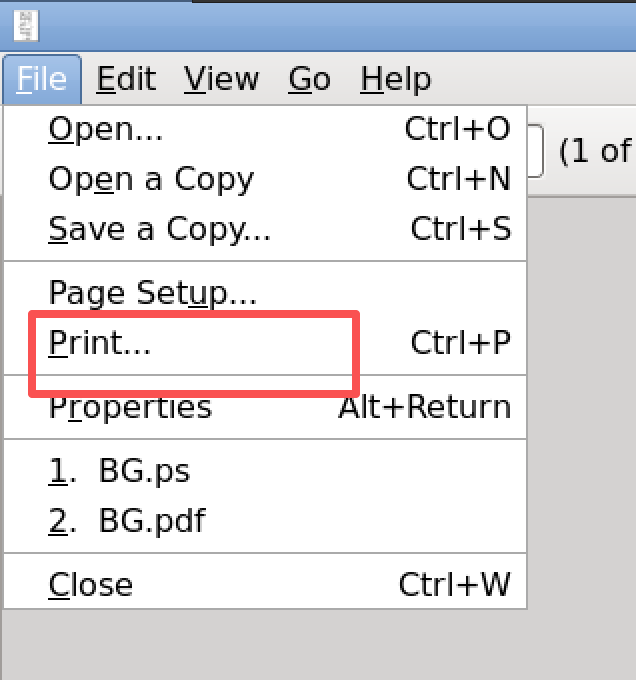

双击打开“BG.pdf”，在窗口点击“File”→“Print”。

2、将.ps输出为.pdf

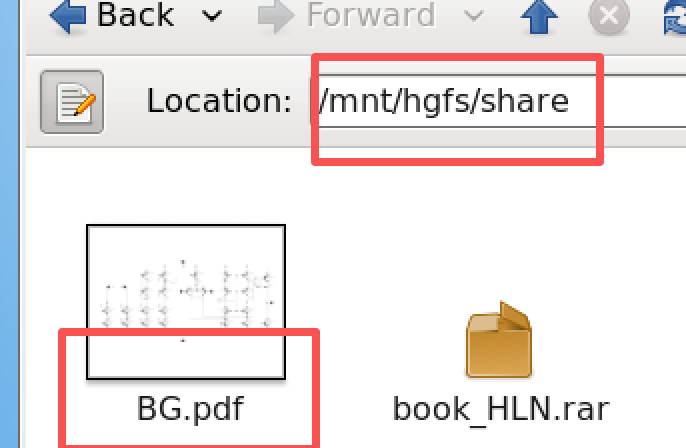

3、将输出的 .pdf 文件放在共享目录下，从win操作

4、在WIN中打开.pdf 文件，删除多余页

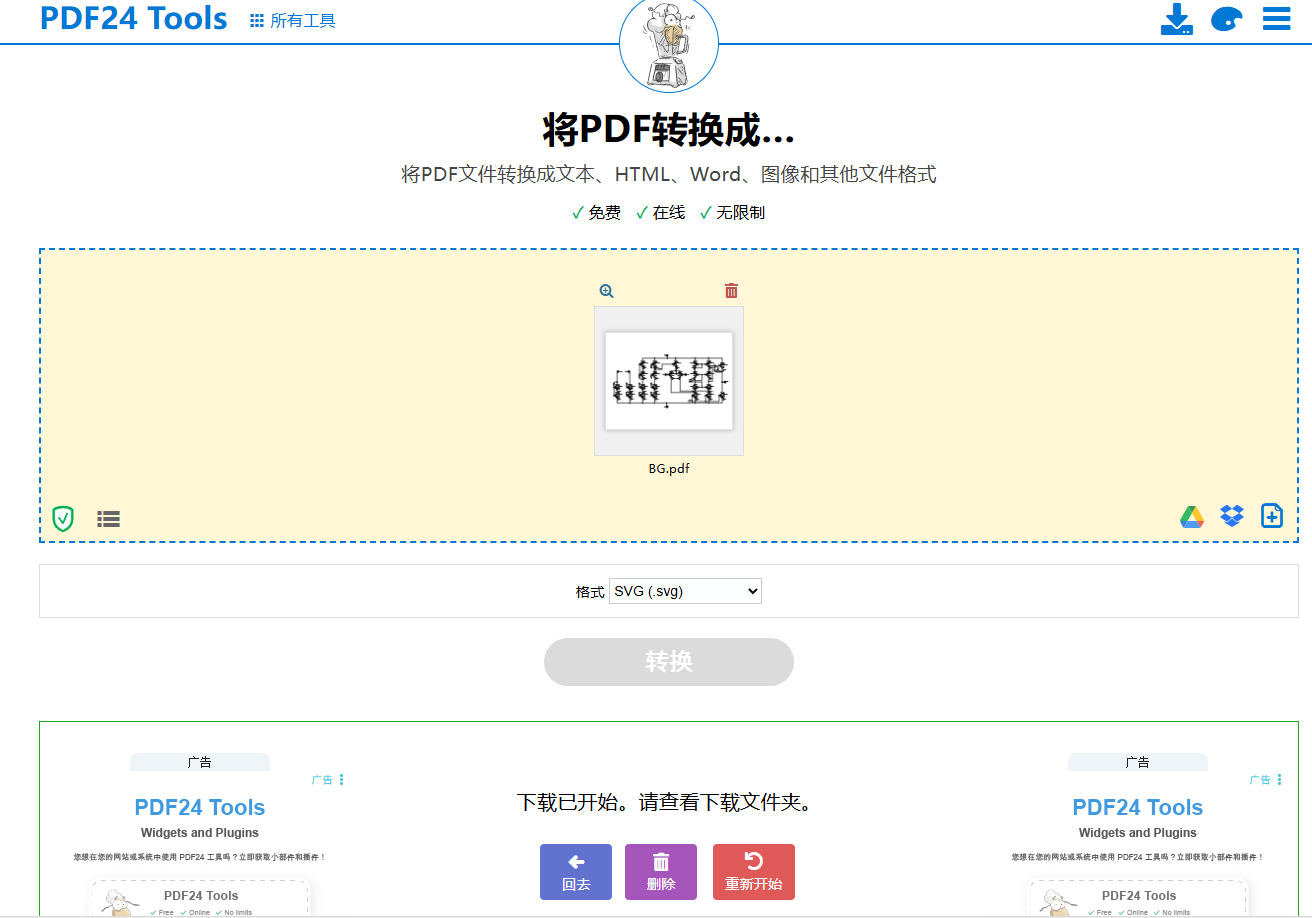

5、借助线上PDF操作工具将.pdf转为.svg

✔ 将PDF转换成… - 迅捷，在线，免费 - PDF24

PDF轉SVG轉換器。在线自由 — Convertio

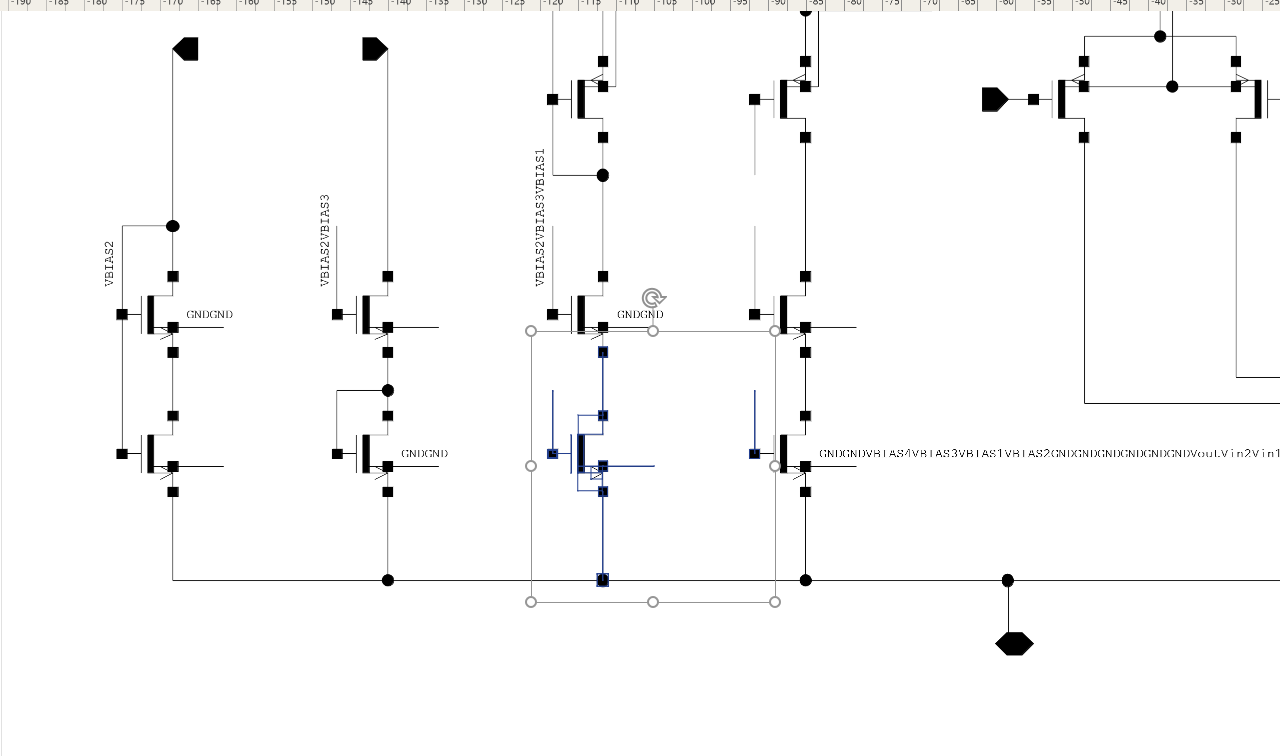

6、将.svg的图放在Visio中打开就可以进行编辑。

选中图片，右键→取消组合，即可进行编辑
