6.3 事件结构与程序界面

事件结构是与条件结构类似的一种结构。它们的区别在于：事件结构是根据发生的事件决定执行哪一个分支中的代码的。





按照产生源来区分事件的种类





<应用程序>

应用程序事件，这类事件主要反映整个应用程序状态的变化，例如程序是否关闭，帮助窗口的状态是否有变化，是否超时等。

<本 VI>

本 VI 事件，这类事件反映当前 VI 状态的改变。如，当前 VI 前面板的大小是否被调整，是否选择了菜单中的某一项等。

动态​

动态事件，用于处理用户自己定义的或在程序中临时注册的事件。

窗格​

窗格事件，包括与某一窗格有关的事件，比如鼠标进入离开窗格等

分隔栏

分隔栏事件，包括与分隔栏相关的事件，比如鼠标拖动分隔栏等。

控件​

控件事件，包括与界面上控件相关的所有事件，比如控件的值被改变等。这是最常被处理的一类事件。

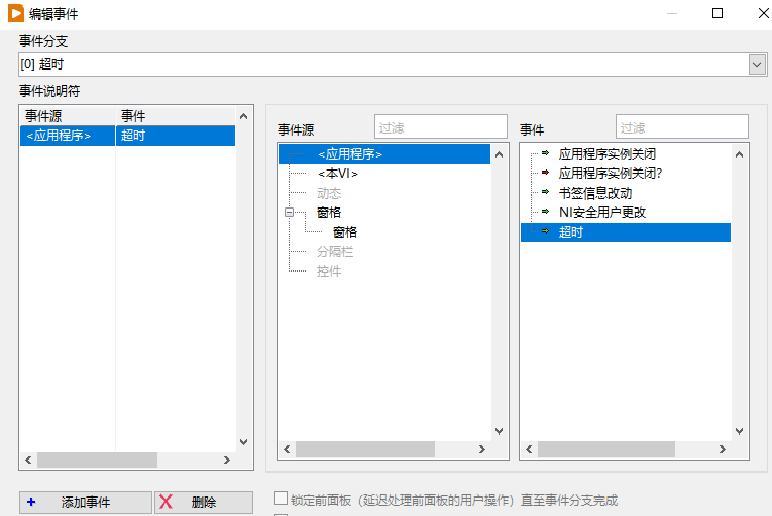

编辑事件​

条件结构中的条件标签是直接写入的，而事件结构中的事件标签则必须通过编辑事件对话框来编辑。

编辑事件时，首先要在“事件源”栏中选择一个事件源，比如某一控件；再在“事件”栏中选择该事件源所产生的需要被处理的事件，比如选择事件源“开关”中的“值改变”事件。选中的事件会出现在“事件说明符”一栏中。





 当用户点击“停止”按钮时，“停止”布尔控件的值发生变化，它会发出一个“值改变”事件。事件结构捕获到这一事件后，立刻运行事件结构中处理“停止”控件值改变事件的分支。执行完这一分支，整个程序也就运行结束了。



按照发出时间区分事件的种类

按照事件的发出时间来区分的话，LabVIEW 的事件可分为通知型事件和过滤型事件（过滤型事件的名称之后都有一个问号，比如“鼠标按下？”事件。）

 过滤型事件比相应的通知型事件要先发出

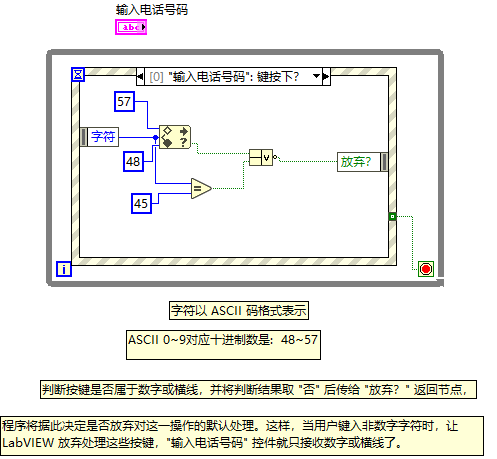

举一个实例来说明：编写一个程序，主界面有一个字符串控件，用于输入电话号码。电话号码仅由数字和横线组成，控件对其他按键无反应。





通知型事件发生时，它会被同时发往所有的事件结构

而过滤型事件发生时，它只被发送到某一个事件结构分支，待该事件结构运行处理完成后，再把该事件发往另一事件结构。

通常情况下，程序极少会只需要处理一个事件。程序总是需要处理运行过程中不断放出的各种事件，所以事件结构通常会被放在一个 while 循环结构内。我们把这种一个事件结构外套一个 while 循环结构的程序模式成为“循环事件结构”

 尽量避免在同一 VI 上使用多个事件结构。实际上每个 VI 中只需有一个事件结构就可以处理所有的事件了。

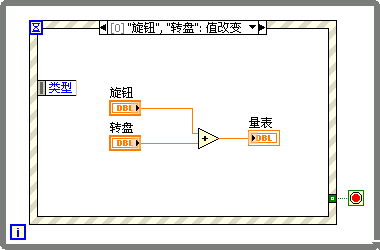

事件结构的使用（循环事件结构）

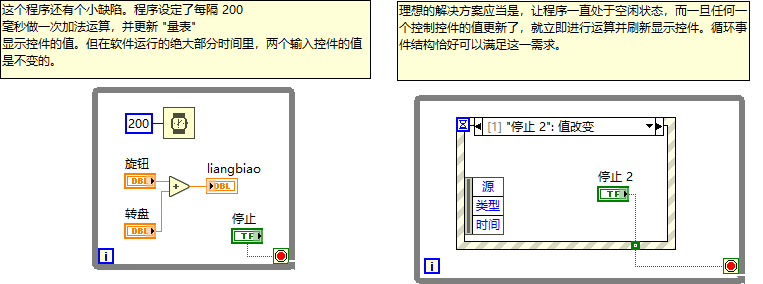

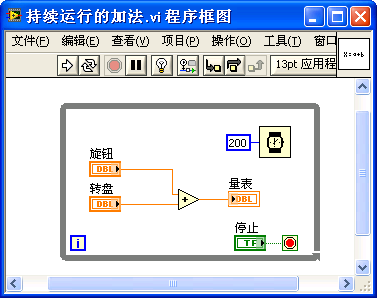

 增加事件结构优化无效时间









 ：： 机械动作菜单上第二排的前两种机械动作）的按钮，每次按下只会发出一个“值改变”事件，自动回复的过程，虽然它的值改变了，但却不会发出相应的“值改变”事件，



循环事件结构非常适合应用于界面编程，所以它是 LabVIEW 中最常见的程序模式之一。

动态事件

与动态事件相关的节点位于 "编程 -> 对话框与用户界面 -> 事件" 子函数选板。

用于注册事件的节点是“注册事件”（Register For Events）节点。

注册事件节点可以注册两种事件，

一是 LabVIEW 自产的事件，包括我们前面介绍过的所有的应用程序事件、VI 事件、窗格、分隔栏和控件事件；（LabVIEW 自产的事件。这些事件均可在编辑事件对话框中直接选择。除“动态”这一项以外，可以直接在编辑事件对话框中选择的事件都属于静态事件。静态事件只能是本 VI 的对象发出的事件。）

二是用户自定义事件。

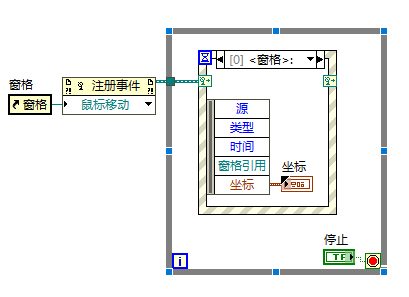

编写一个 VI，在 VI 的面板上点击鼠标时，显示出鼠标所在的坐标，并且在子 VI 中处理所有的事件。











一个 VI（子 VI）监视和控制另一个 VI（主 VI）的控件，那就必须提供一种机制，让子 VI 可以找到并控制主 VI 上的控件。在 LabVIEW 中，可以为控件产生一个“引用”。(“引用”是一个 4 字节的数据)



控件是一个比较复杂的对象，由数据以及各种属性组成。要是在 VI 间直接传递所有这些内容，效率肯定不高。但如果使用一个 4 字节的简短数据来表示它，只传递这 4 个字节，效率就高多了。

选择“创建 -> 引用”，即可为控件创建一个引用。把某个控件的引用传递给子 VI，子 VI 就知道了存储这个控件所有信息的内存地址，也就可以对这个控件进行控制操作了
