4.1 编程基础-数值与布尔数据

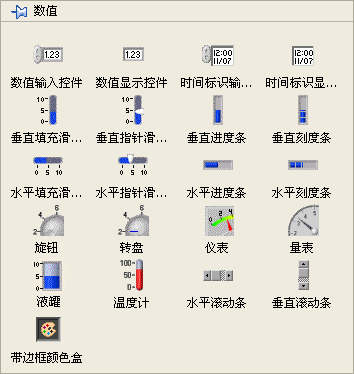

LabVIEW 中最常用的几种数据、控件、结构、子 VI 和函数等

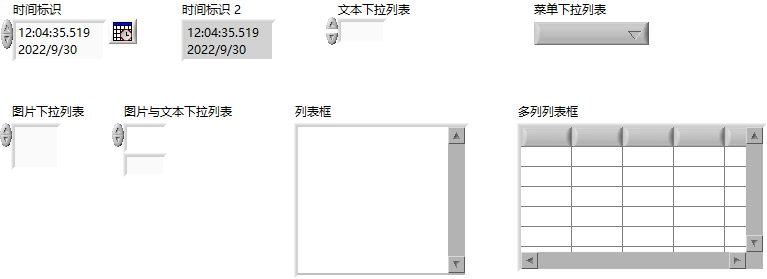

如下拉列表控件、列表框控件也是数值型的





实数“0.0”用绝对时间格式表示如下：













常量

常量将会根据输入值自动选择表示法。



EXT	扩展精度实数，16 字节长	DBL	双精度实数，8 字节长
SGL	单精度实数，4 字节长	FXP	定点数，最大 8 字节长
I64	带符号 64 位整数	I32	带符号 32 位整数
I16	带符号 16 位整数	I8	带符号 8 位整数
U64	无符号 64 位整数	U32	无符号 32 位整数
U16	无符号 16 位整数	U8	无符号 8 位整数
CXT	扩展精度复数，2×16 字节长	CDB	双精度复数，2×8 字节长
CSG	单精度复数，2×4 字节长

 2的16次方= 65536

I16= -32768~32767

U8=2的8次方=256（0~255）

计算机对于实数的运算速度要大大慢于整数运算

双精度实数 DBL 可以表示的最大数值大约为 1.7*10^{308}1.7∗10308

超出这个范围，LabVIEW同样不会报错，而是会使用一个特殊的符号，Inf（正无穷大）



比如，在 LabVIEW 中计算 1 \div 01÷0，结果就是 Inf。在很多其它编程语言中，除以零会抛出异常，而不是得到一个特殊结果。0 除以任何数都等于零，任何数除以 0 都等于无穷大，那么 0 除以 0 等于几？在 LabVIEW 中 0 \div 00÷0 会得到另一个符号 NaN，表示这不是一个数值。在其它一些情况下，也会得到 NaN，比如 NaN 和数值做运算都会得到 NaN； +Inf 与 -Inf 相加会得到 NaN； Inf 除以 Inf 会得到 NaN； -1 开平方也会得到 NaN。

-1 开平方在实数域内确实没有结果，但是如果在复数域内就是一个合法的计算了。我们把输入和输出的表示法都换成双精度复数，再计算一遍：

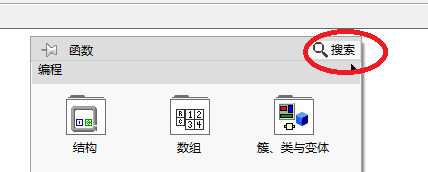

需要一个函数，却不知道它藏在哪个函数选板下。这时，可以利用函数或控件选板的搜索功能，点击函数或控件选板上方的“搜索”按钮（图标为放大镜的按钮），就可以进入选板搜索功能：





表达式节点

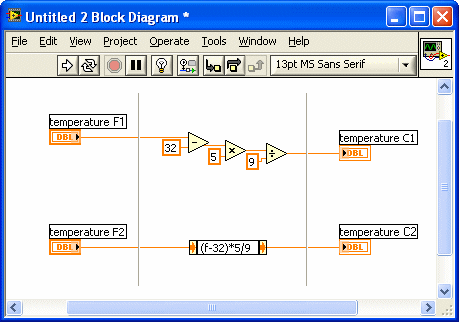

对于只有一个输入和一个输出的运算，我们可以使用表达式节点。







公式 Express VI​

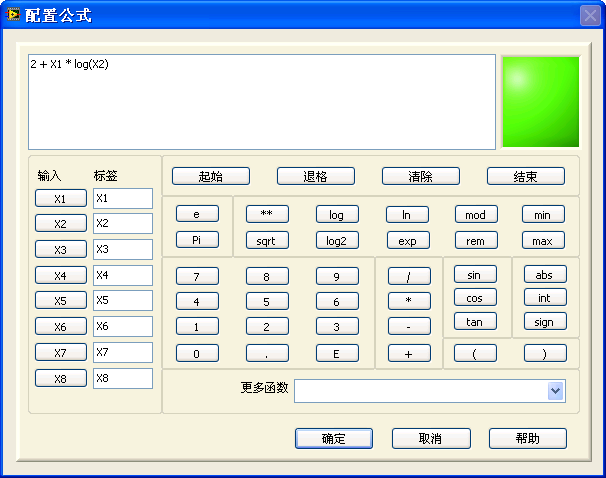

如果运算有多个输入，可以使用公式 Express VI：

公式 Express VI 允许使用最多 8 个输入数据，但只能有一个输出数据





公式节点​

对于多输入多输出或更加复杂的计算，可以使用公式节点：（作是更为复杂的支持多输入输出的表达式节点）

需要C 语言编程经验的用户；先在一个 C 语言编译器中对其进行编译调试



公式节点只支持数值运算相关的运算符和函数，其它方面都不支持，比如界面操作，控制硬件等。方块加连线的方式确实不太适合用于实现复杂数据公式，这才有了公式节点。LabVIEW 的优势主要在快速编写程序界面以及对仪器、数据卡等硬件读写等领域。

数值的单位

测控领域，LabVIEW 中的数据通常不是抽象的数值，而是代表实际意义的物理量

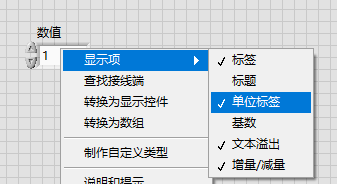

数值型控件的快捷菜单上选择 "显示项 -> 单位标签"，就可输入数值的单位了







数据从一个单位转换为其它单位时，数值是会自动换算。例如要计算 2 年有多少天，可以用下图中的程序：



在编写能够适用于不同单位的子 VI 时，可以使用单位通配符。单位通配符用 $n 表示，其中 n 是 1 到 9 之间的任意一个数字。以我们刚才提到的加法为例：可以在子 VI 中使用通配符 $1；如果还需要一个执行其他运算的子 VI，其单位可以用 $2 表示；依此类推。



使用“单位转换”(Convert Unit)节点（在“编程 -> 数值 -> 转换函数”选板下）可以把一个纯数字量转换为带有单位的数字量，或者反向转换。





那么 0 除以 0 等于几？在 LabVIEW 中 0 \div 00÷0 会得到另一个符号 NaN，表示这不是一个数值





Inf（正无穷大）在 LabVIEW 中计算 1 \div 01÷0，结果就是 Inf

提醒我们，在比较两个实数是否相等的时候，一定要考虑误差。

布尔数据类型和数值的比较

 布尔型数据只有两个值："真" 或 "假"。在理论上，只要一位（bit）就可以表示这两个值了。但实际上，台式机或笔记本电脑处理数据的最小单位是字节（8 bit），这两个值只能分别是用一个字节来表示的。当一个字节上每一位数据都为 0 时，表示 "假"，否则表示 "真"。

 布尔型控件六种机械动作

前两个机械动作模拟开关，每次点击，状态就会发生改变：开变关，关变开；后四个机械动作模拟按钮，按下再松开手，按钮会自动恢复默认状态。

按钮类型控件，选择第二排第二列的机械动作，即每次鼠标按键放开时，发出一个值改变的脉冲信号。所谓脉冲信号是指，按钮控件的布尔数值原本是 False，在鼠标按键放开的瞬间变为 True，然后立即恢复为 False。

在大多数程序中，按钮常常被用来触发一个事件，去处理某个工作。关于这一点，后文还会在事件结构中继续讨论

机械动作为触发型的布尔控件，也就是第二排的三种机械动作类的布尔控件，是不能够使用局部变量和“值”属性节点的。





练习​

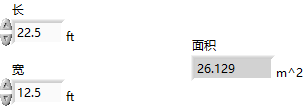

• 笔者家的客厅是一个长为 22.5 英尺，宽为 12.5 英尺的长方形。编写一个 VI 计算一下笔者家客厅的面积是多少平方米？
•

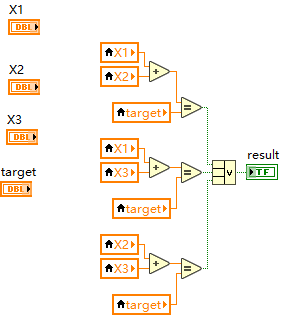

• 编写一个 VI，它有 4 个数值输入数据（控制控件或常量），分别是 x1, x2, x3, target，和一个布尔型输出数据 result。编写程序判断一下在 x1, x2, x3 中是否存在两个数，相加后恰好等于 target。比如输入的 4 个数值分别是 x1=3, x2=5, x3=7, target=8, 则输出 result=True，因为 3+5=8； 如果前三个输入数值不变，但是 target=2，则计算结果应为 result=False。
