SDK环境部署，Appium集成环境

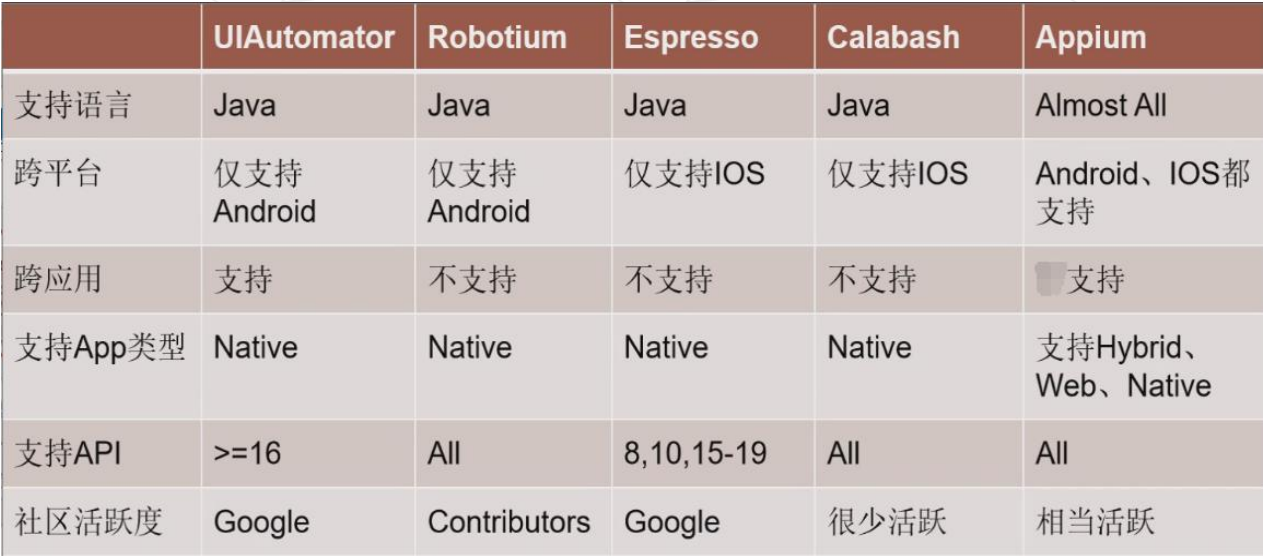

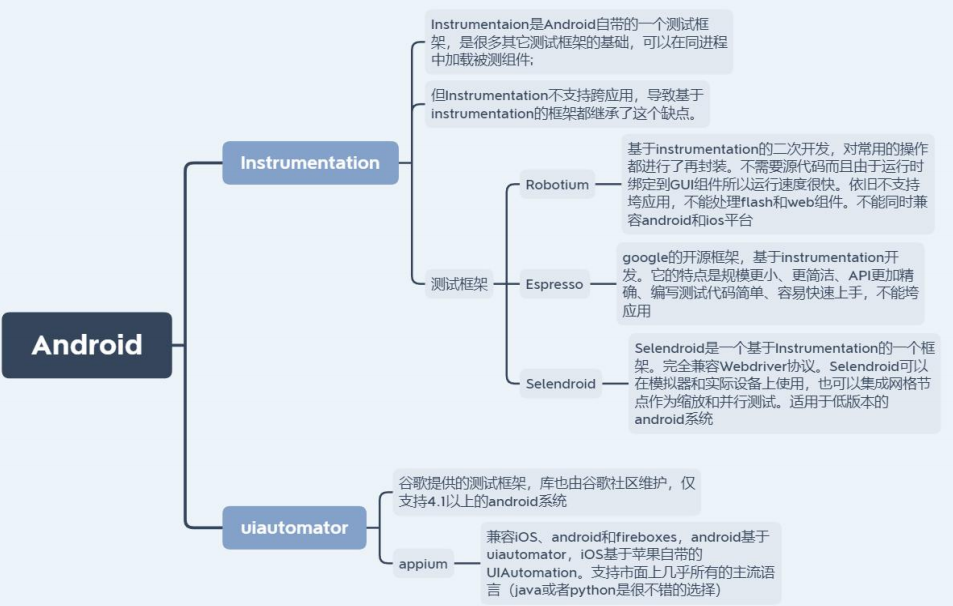

一.APP自动化框架比较





app类型：原生类型（Native）（找开发问），web类型（Web）（不需要安装，只要通过网址就可以访问），混合类型（Hybrid）

对于原生app：每一个元素控件部有一个红色的框框框起来

混合：多个元素控件在一个红色的框里

Appium自动化框架介绍

　　1，官方网址：http://appium.io/

　　2，跨架构，支持原生，混合以及web移动应用

　　3，跨平台，Android&IOS

　　4，跨语言，支持Java、Python，Ruby等

Appium组件介绍

Ø 服务端
1. Appium Server
　　•Appium的核心，实质上是一个web接口服务器，使用node.js实现
2. Appium GUI
　　•Appium Desktop的前身，已停止维护，封装的Appium Server是1.4.16
3. Appium Desktop(推荐)
　　•内嵌了Appium Server，提供了GUI界面，还包括其他工具的整合（如Appium Inspector）
Ø 客户端
•Appium Client并不是真正的测试框架客户端，而是由各种语言的库文件组成，这些库都实现了Appium 对WebDriver协议的扩展，因此当使用Appium的时候，只需要使用这些库代替常规的WebDriver库就可以
客户端由不同的语言来决定的，不同语言有对应的不同客户端名称。

二，Appium的工作原理

2.1，appium的框架组成



Appium框架组成是自动化脚本即client端（通过Java编写的代码，也可以通过其他语言编写），Appium指令服务器，sdk通信环境（Android模拟器）或移动端设备（这里是测试Windows平台的设备，）。
2.2 Appium的通信原理
Appium通信原理：Client端发送自动化指令给Appium server，Appium Server接收到client发送的指令后，转换为移动端能够识别的指令，然后发送给移动端设备，并对移动端设备进行操作。

Client端：

一般来说就是运行代码的机器，即我们是用Java语言编写的代码，也可以用其他Selenium支持Python，ruby，C#等语言来编写，Appium提供的Appium-client API是Appium通过扩展Selenium的Webdriver协议而来的，我们编写代码的时只要实现Webdriver标准协议即可。

 Appium Server：

Appium Server功能是监听接口，接收client端发送的command，然后将command转为移动端能够识别的command，然后发送给移动设备进行操作，再等待移动设备返回来的操作结果，将操作结果发送给client端。 Appium server是可以放在client端，也可以放在云端。 Appium server 默认的端口号是4723，用于Appium server监听client端的发送来的请求。

Android设备

     Android端，Appium基于Webdriver协议，利用Bootstrap.jar,最后通过调用UIautomatior命令，实现APP的自动化测试（Android4.2以前的版本是用Instrumentation框架，通过绑定另外一个独立的selendroid项目来实现），Android4.2以后的版本是用UIautomator）。UIAutomator测试框架是Android SDK自带的APP UI自动化测试Java库，另外UIAutomator对H5支持有限，Appium引入了Chromedriver以及Safaridriver来实现H5的自动化。



在Android设备的工作过程：

  1.Appium server将监听到的4723端口的指令，转发给中间件Bootstrap.jar，Bootstrap.jar是用Java编写的，安装在Android手机上；

  2.Bootstrap监听4724端口并接收Appium server的指令；

  3.Bootstrap再通过调用UIautomator的命令来实现具体的command操作。

  4.最后Bootstrap将执行的结果返回给Appium server。


appium的整体架构是C/S模式，整体流程
脚本请求 ——> 4723端口appium server ——> 解析参数给PC端4724端口 ——> 发送给设备4724端口 ——> 通过设备4724端口发给bootstrap.jar ——> Bootstrap.jar把命令发给uiautomator



三.APP运行环境部署

　　1. JDK：Android SDK运行的必要环境
　　2. Android SDK
　　3. 模拟器安装
　　4. ADB配置

3.1JDK安装&环境变量配置

　　1. 安装：默认安装
　　2. 环境变量配置
　　•新建JAVA_HOME:安装路径
　　•新建CLASSPATH.;%JAVA_HOME%\lib\dt.jar;%JAVA_HOME%\lib\tools.jar
　　•在path中增;%JAVA_HOME%\bin;%JAVA_HOME%\jre\bin;
　　3. 验证是否安装好javac java java -version

3.2 Android SDK安装与变量配置

1. 下载：http://www.androiddevtools.cn/
2. 安装：解压即可
3. 环境变量配置
•新建ANDROID_HOME:解压路径
•在path中增加：.;%ANDROID_HOME%\platform-tools;%ANDROID_HOME%\tools;
4. 验证是否安装好
　　android –h

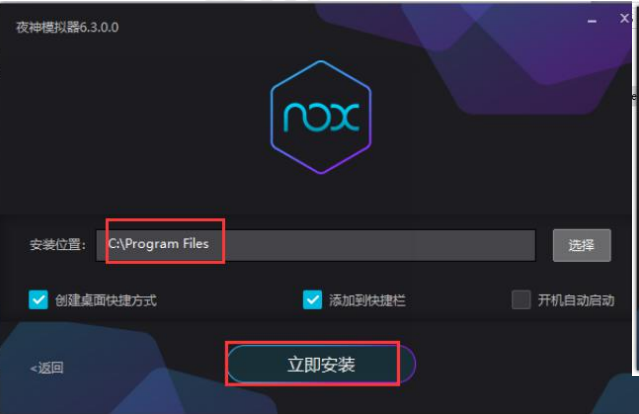

3.3 模拟器安装（有真机就跳过）

1. 模拟器选择：夜神、逍遥、雷电、MuMu、蓝叠等等
2. 下载：夜神模拟器：https://www.yeshen.com/
3. 安装：默认安装即可，记住安装路径。后续ADB配置要用到。





 3.4 ADB配置

ADB是Android SDK自带的命令行工具，我们前面装好了Android SDK,所以在这只需要验证ADB能否使用就Ok
进入cmd，输入adb --version,可以显示adb的版本号就表示adb环境是ok的

3.5 ADB连接模拟器

Ø 前提：
1. 打开模拟器
2. 打开模拟器的usb调试；
•进入设置--开发者选项--打开usb调试。
•如果没有开发者选项，在设置--关于平板电脑，连续点击版本号多次，直到提示您已处于开发者模式。然后就可以在设置下看到开发者选项了



 2.5.1 ADB连接模拟器-成功

打开cmd，输入adb devices,查看设备是否连接；显示设备号和device则表示连接成功
连接信息解释
1. 手机设备：显示设备的序列号，即b2355f8a
2. 模拟器：显示ip地址和端口，即127.0.0.1:62001
3. device：已识别的设备，连接成功
4. unauthorized：没有授权，需要手机上授权后才能连接
5. unkown：未识别的设备
6. offline：离线设备
 2.5.1 ADB连接模拟器-失败
打开cmd，输入adb devices,查看设备是否连接，如下图所示，则表示adb版本有问题。
原因：夜神模拟器带了一个ADB，Android SDK也有一个ADB，当两者版本不一致时就会出现如下问题

解决：统一ADB版本即可。

四，APP自动化环境部署

4.1 App自动化运行环境

1. Appium服务端-Appium Desktop（桌面版的）
2. Appium客户端-appium-python-client
3. 脚本编写工具IDE-pycharm

4.2 Appium Desktop服务端

4.2.1. Appium Desktop下载地址：https://github.com/appium/appium-desktop/releases

4.2.2. 安装：默认安装

4.2.3. 服务启动

• 验证Appium Desktop是否安装成功，打开桌面的Appium应用，点击“Start Server
v1.13.0”，能够正确启动Appium服务则说明安装成功。

4.3.appium-python-client客户端

Python语言的Appium Client安装：appium-python-client

appiun-python-client是python语言版本的Appium库文件，在Python环境准备完成后，可以利用pip工
具进行安装

进入cmd命令行，输入安装命令：pip install appium-python-client

 五，Appium Desktop介绍

5.1 Appium Desktop-基础配置

5.1.1 Appium Desktop的界面有三个选项卡

  • 1. Simple：基础配置
  • 2. Advanced：高级配置
  • 3. Presets：预设配置





5.1.2  Simple:基础配置

  • 1. Host:服务端的主机地址 • Appium客户端运行时，会通过该地址发送请求到Appium服务端，默认为0.0.0.0，代表Appium服 务端所有主机的所有IP
  • 2. Port:服务端的主机端口 • 默认4732，Appium客户端与Appium服务端通过4732端口通讯

5.2 Appium Desktop-高级配置

  • 1. General：常规选项，进行Android和IOS自动化测试时公共的设置项
  • 2. IOS：仅包含用于IOS自动化测试的设置下
  • 3. Android：仅包含用于Android自动化测试的设置下：这些选项并不要求强制设置，只有在少数情况下需要设置，所以不需要 的时候可以跳过

 5.3 Appium Desktop-预设配置

1. 高级配置保存的信息会显示在这里
2. 在这里可以配置环境变量

5.4 服务启动界面

5.4.1 在Simple中输入服务器地址和端口后，点击StartServer即可启动服务，窗口会自动跳转到
服务端运行的日志屏幕界面。
5.4.2 在服务端的日志屏幕右上方，三个功能按钮的含义分别是：

  • 1. 启动Appium的Inspector工具，进行移动应用的元素检测
  • 2. 查看Appium的原始日志
  • 3. 停止Appium的服务端的运行

 六，Inspector工具配置与使用

6.1 Inspector工具

1，App元素探测工具有两个，一个是Appium Inspector，另一个是UIAutomatorViewer

2， Appium Inspector使用

1. 配置设备信息
2. 获取操作

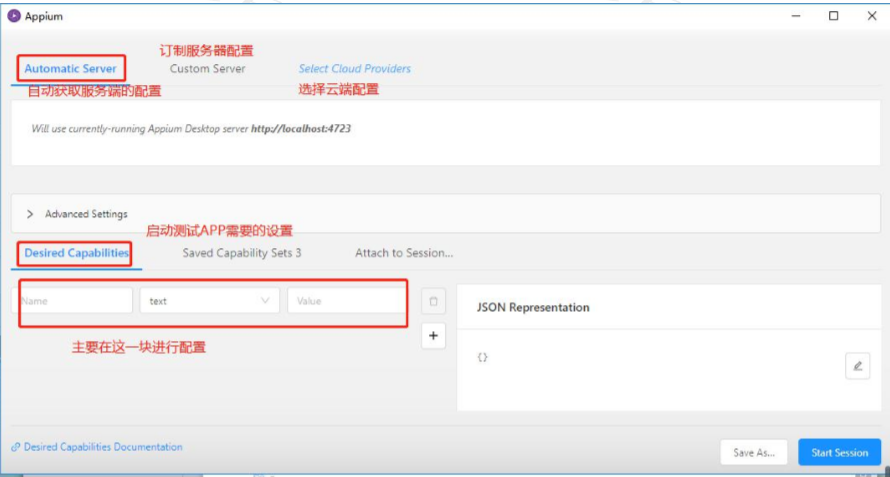

6.2 Inspector工具配置Desired Capabilities

启动服务后，点击右上角的放大镜按钮，即可进入Appium Inspector界面



 6.3 Desired Capabilities配置参数

deviceName 设备名 IOS平台：instruments -s devices Android平台：adb devices
platformName 平台名称：IOS,Androi
appPackage 需要测试的APP包名
appActivity 启动入口事件
platformVersion 设备系统版本号

6.4 完成Inspector工具的Desired Capabilities配置

1，填入参数名和参数值，保存参数设置，然后点击start session启动配置

 2，点击start session，查看能否启动成功，inspector工具出现app的界面就表示启动成功

6.5，Inspector工具界面介绍

1，界面部分：

1.左侧部分：待测试应用的界面截图，可以在截图中获取元素的属性信息

2.中间部分：待测试应用的界面原码，Inspector工具录制生成的代码也在这部分显示

3.右侧部分：展示界面中选中的元素属性信息，如果选中的部分是可交互的，这部分上

Ø 还有三个功能按钮可以使用，用于在Inspector工具中完成元素操作

　　 • Tap：点击

　　 • Send_keys：发送文本

　　 • Clear:清空

 2，Inspector工具功能介绍

Appium Inspector界面最上面，包括一些常用的功能按钮

1.选取元素，用于获取执行元素的属性信息

2.以坐标方式进行界面中的滑动操作功能

3.以坐标方式进行点击操作功能

4.返回功能，返回到上一级捕获的界面

5.刷新功能，重新连接移动测试设备，捕获设备中最新的界面信息

6.脚本录制功能，通过操作生成JS,Java,Python,Ruby等不同语言的脚本

7.界面元素搜索功能

8.复制XML源码功能

9.退出Inspector，关闭Inspector
