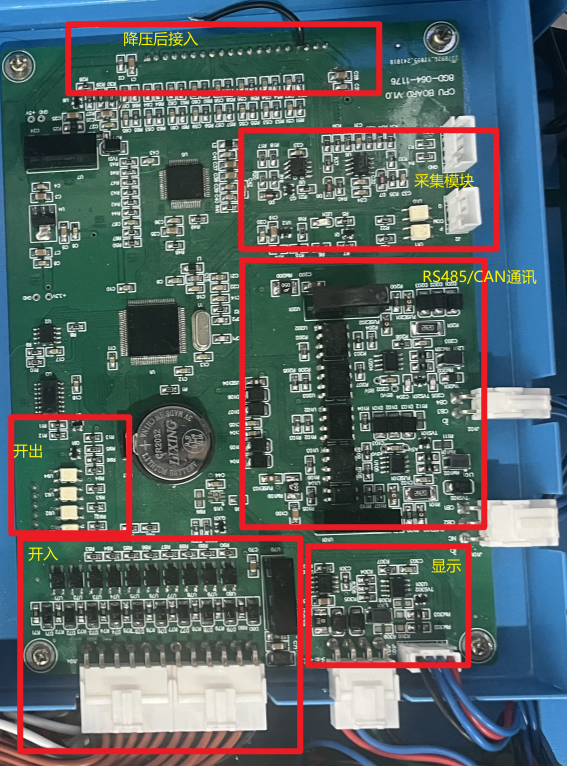

保护器各功能模块

1、测量

2、开入、开出

        1）保护中开入和开出只反应通断状态的量。跳闸与合闸是开入开出的一部分，表示开关的状态。

        2）开入与开出一般指接收开关状态的或送出的接点信号。跳闸与合闸通常表示对开关的操作，送出的接点信号。

        3）开入与开出一般指接收开关状态的或送出的接点信号。跳闸与合闸通常表示对开关的操作，送出的接点信号。

（开入开出的实质基本一样.假如发电机的电压电流等模拟量输入到保护装置里边,供保护装置采样后判断故障,这个就是模入.开入呢,顾名思义开关量输入,比如变压器瓦斯继电器,瓦斯继电器动作,其接点闭合就相当于有一个开关量信号输入到保护装置里边,这个就是开入.如果保护装置这时需要动作跳闸,则会从装置里输出一个开关量的跳闸指令,这个也就是开出的意思）

3、通讯

保护器中的通讯模块是实现数据交互和远程管理的核心部件，其工作原理基于信号转换、协议处理和数据传输三大核心环节

   1. 数据采集与预处理

• 接收本地数据：通讯模块首先从保护器的核心控制单元（如微处理器 MCU）获取各类数据，包括：数据格式转换：将这些原始数据（多为二进制或十六进制的数字信号）转换为通讯模块可识别的格式（如字节流、数据包），便于后续传输。
  • 实时监测参数（电流、电压、温度、设备状态等）；
  • 故障信息（故障类型、发生时间、触发阈值等）；
  • 保护器自身状态（运行模式、自检结果、参数配置等）。

     2. 通讯协议处理

• 协议封装：根据预设的通讯协议（如 Modbus、MQTT、TCP/IP、RS485 协议、NB-IoT 协议等），将预处理后的数据打包成符合协议规范的 “数据包”。
  例如：Modbus 协议会在数据前添加设备地址、功能码，末尾添加校验码（如 CRC 校验），确保数据传输的准确性；MQTT 协议则会将数据发布到指定 “主题”，供服务器订阅。
• 协议解析：当接收外部指令（如远程控制命令、参数调整请求）时，通讯模块会按照对应协议解析数据包，提取有效指令并转换为保护器控制单元可识别的信号（如高低电平、数字指令），传递给 MCU 执行。

   3. 信号转换与传输

• 电信号转换：根据通讯方式的不同，将数字信号转换为对应的物理信号：抗干扰处理：通过校验码（CRC、奇偶校验）、数据重传机制、滤波电路等，减少传输过程中的噪声、信号衰减或丢包，保证数据完整性。
  • 有线通讯（如 RS485、以太网）：将数字信号转换为差分电压信号（RS485）或光信号（光纤以太网），通过线缆传输；
  • 无线通讯（如 NB-IoT、LoRa、WiFi）：将数字信号调制为射频信号（电磁波），通过天线发射。

        通讯模块本质是 **“翻译官 + 传声筒”**：一边将保护器的内部数据 “翻译” 成网络可传输的格式并发送，另一边将外部指令 “翻译” 成保护器可执行的信号并接收，从而实现本地设备与远程系统的智能化联动。

4、显示

5、存储

        存储模块是保护器的 “记忆中枢”，通过稳定保存配置参数、运行记录和故障信息，既确保了保护器自身的正常工作逻辑，又为设备的维护、分析和优化提供了数据支撑，是连接设备运行状态与人工管理的重要桥梁。

6、时钟

        时钟模块为保护器赋予了 “时间感知能力”，通过精准标记数据、触发定时任务、同步多设备时间，不仅让故障和运行记录具备可追溯性，还能优化保护逻辑的适应性，是提升保护器智能化和协同性的重要支撑。
