【STM32H743IIT6 系列】通过 LTDC接口驱动的 TFTLCD（RGB屏）显示

引言

SDRAM 配置

在开始此篇文章之前，首先要把 SDRAM 配置好，可以看我的上一篇文章：

【STM32H743IIT6 系列】将外部SDRAM作为内部RAM使用的超简单方法

没有将 SDRAM 作为内部 RAM 使用的朋友可以选择性看上面这篇文章。

屏幕

这里我使用的是正点原子的 800 * 480的 4.3寸 RGBLCD 屏幕，如下图所示：

CubeMX配置

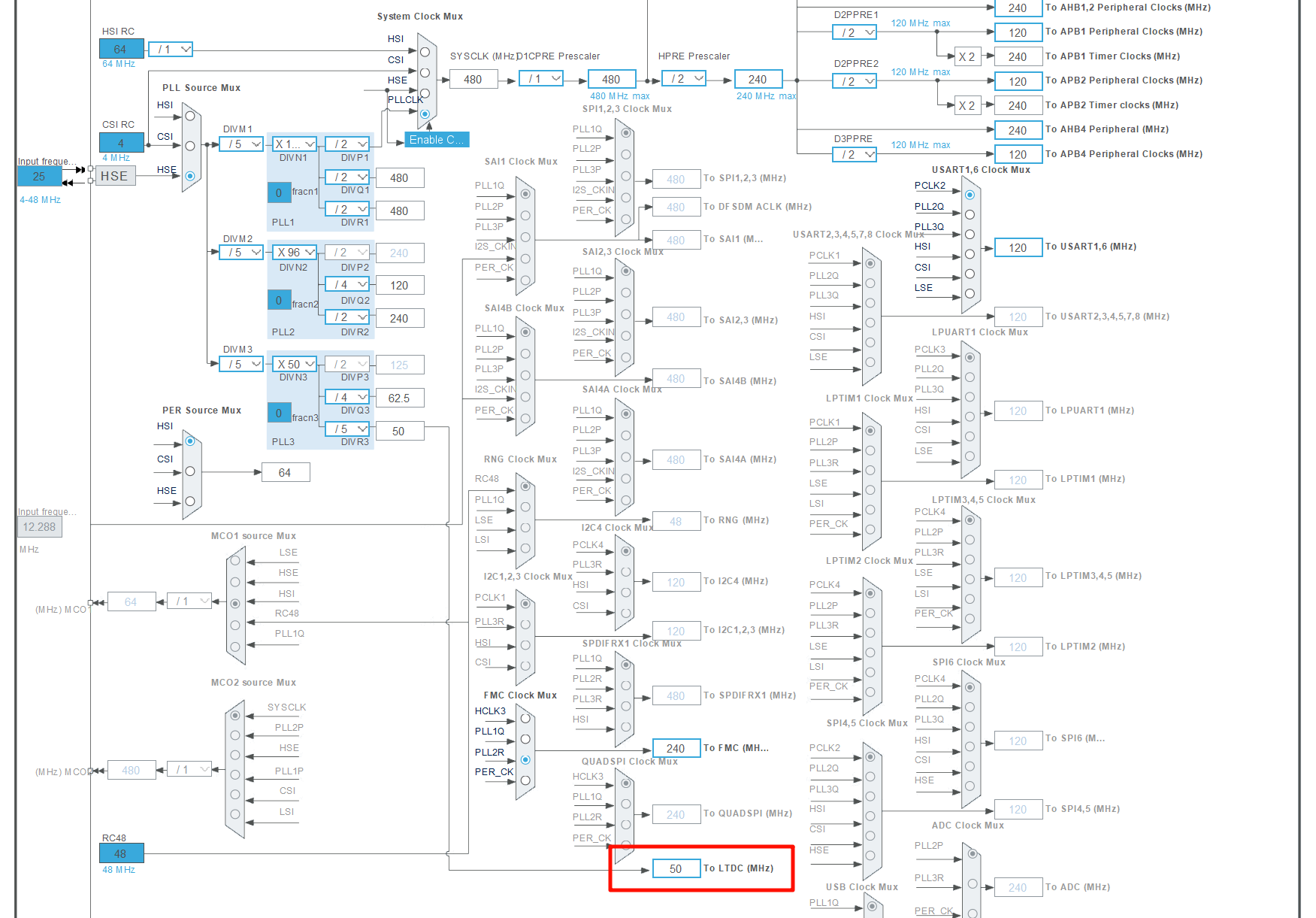

时钟配置

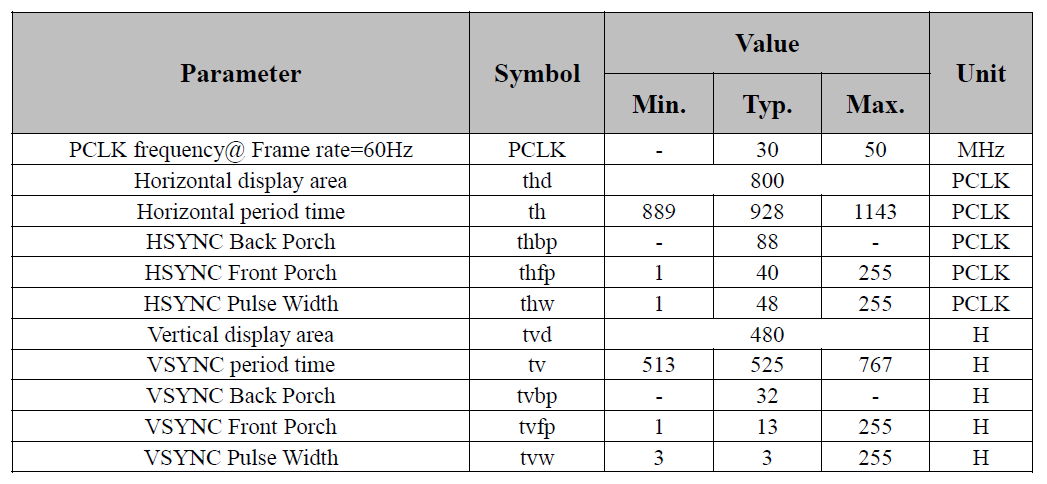

可见最大时钟可以给到 50MHz，我们这里就给到 50MHz。

引脚配置

首先要注意的就是 MCU 引脚对应屏幕接口的 LTDC 引脚是否正确，我使用的是反客的 H743，下面是引脚对应图：
（还有 LTDC_BL 背光引脚需要我们自己定义，设置为高电平开漏输出上拉模式即可）

LTDC 配置

为了节省资源，我们使用的是 RGB565 模式：

Parameter Settings

Layer Settings

NVIC Settings

测试代码

点击查看代码

/* USER CODE BEGIN 0 */

uint16_t* fb_addr = (uint16_t*)((uint32_t)0xC0000000);
void LTDC_LCD_Fill(uint16_t* fb, uint16_t color, uint32_t length)
{
	uint16_t* tmp_fb = fb;
	for (uint32_t i = 0; i < length; i++) {
		*(tmp_fb + i) = color;
	}
}

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MPU Configuration--------------------------------------------------------*/
  MPU_Config();

  /* Enable the CPU Cache */

  /* Enable I-Cache---------------------------------------------------------*/
  SCB_EnableICache();

  /* Enable D-Cache---------------------------------------------------------*/
  SCB_EnableDCache();

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  MX_FMC_Init();
  MX_LTDC_Init();
  /* USER CODE BEGIN 2 */

	Set_Current_USART(USART1_IDX);
	printf("SDRAM 初始化通过!\r\n");

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
	SCB_CleanInvalidateDCache();
	while (!(LTDC->CDSR & LTDC_CDSR_VSYNCS));
	LTDC_LCD_Fill(fb_addr, (uint16_t)0xF800, (uint32_t)480 * 800 * 2);
	HAL_Delay(100);

	SCB_CleanInvalidateDCache();
	while (!(LTDC->CDSR & LTDC_CDSR_VSYNCS));
	LTDC_LCD_Fill(fb_addr, (uint16_t)0x07E0, (uint32_t)480 * 800 * 2);
	HAL_Delay(100);

	SCB_CleanInvalidateDCache();
	while (!(LTDC->CDSR & LTDC_CDSR_VSYNCS));
	LTDC_LCD_Fill(fb_addr, (uint16_t)0x001F, (uint32_t)480 * 800 * 2);
	HAL_Delay(100);

	SCB_CleanInvalidateDCache();
	while (!(LTDC->CDSR & LTDC_CDSR_VSYNCS));
	LTDC_LCD_Fill(fb_addr, (uint16_t)0xFFFF, (uint32_t)480 * 800 * 2);
	HAL_Delay(100);


    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

效果
