一、电力拖动

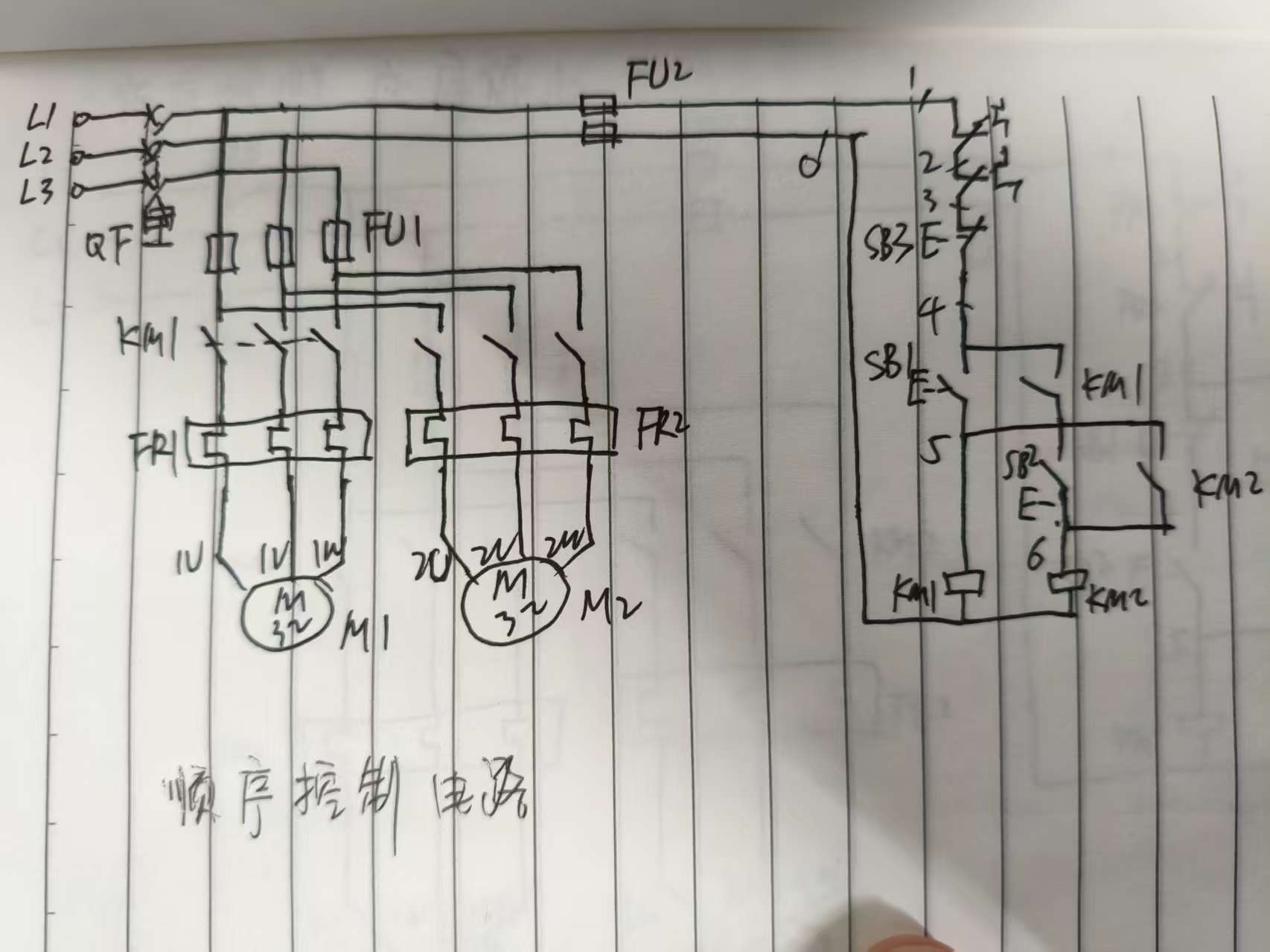

1. 三相异步电动机联锁正反转控制电路及接线

2. 三相异步电动机自动往返控制电路

3. 双电机顺序启动电路

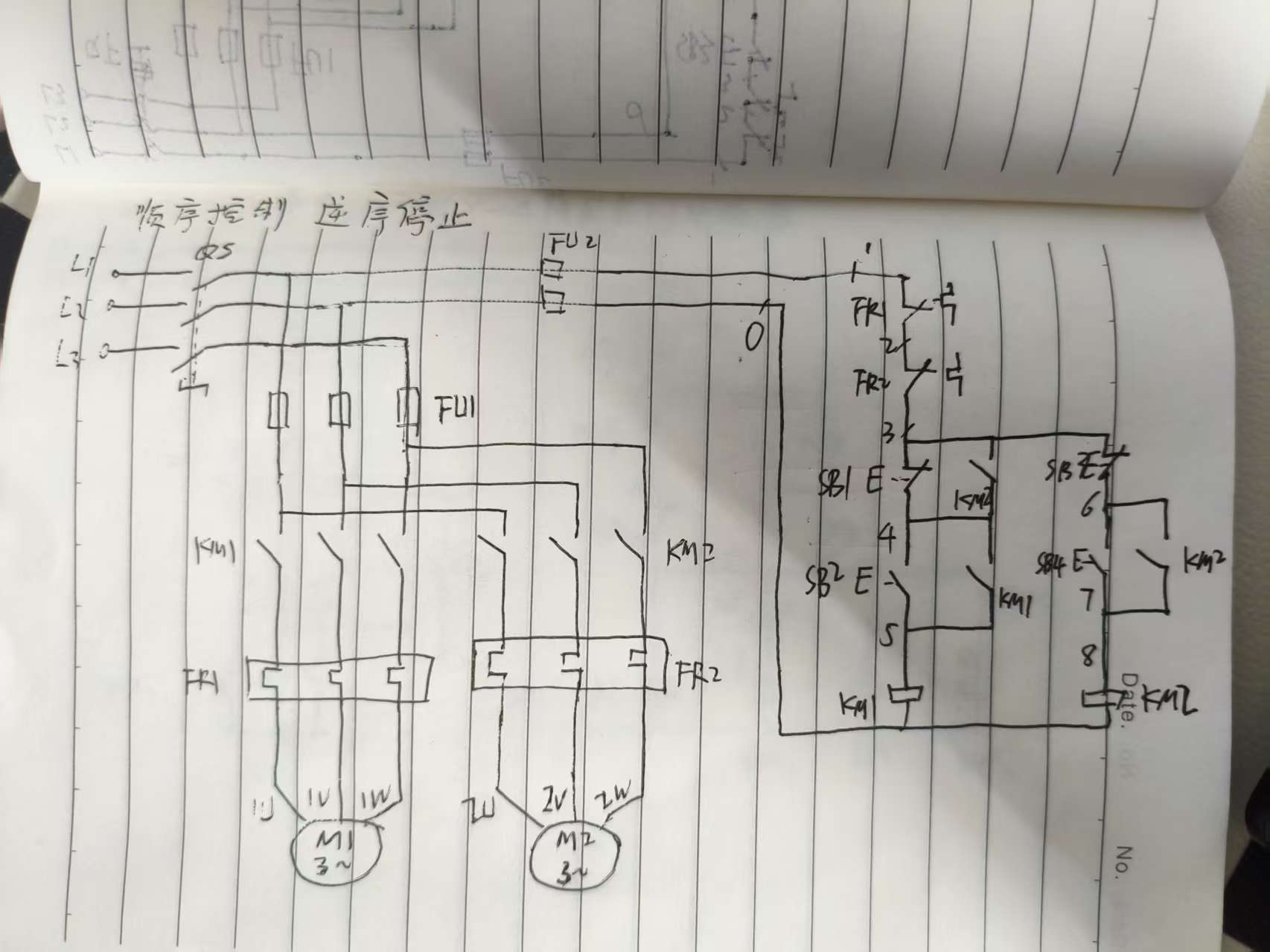

4. 双电机顺序启动逆序停止电路

5. 时间继电器自动控制星-三角降压启动电路

二、电气安装

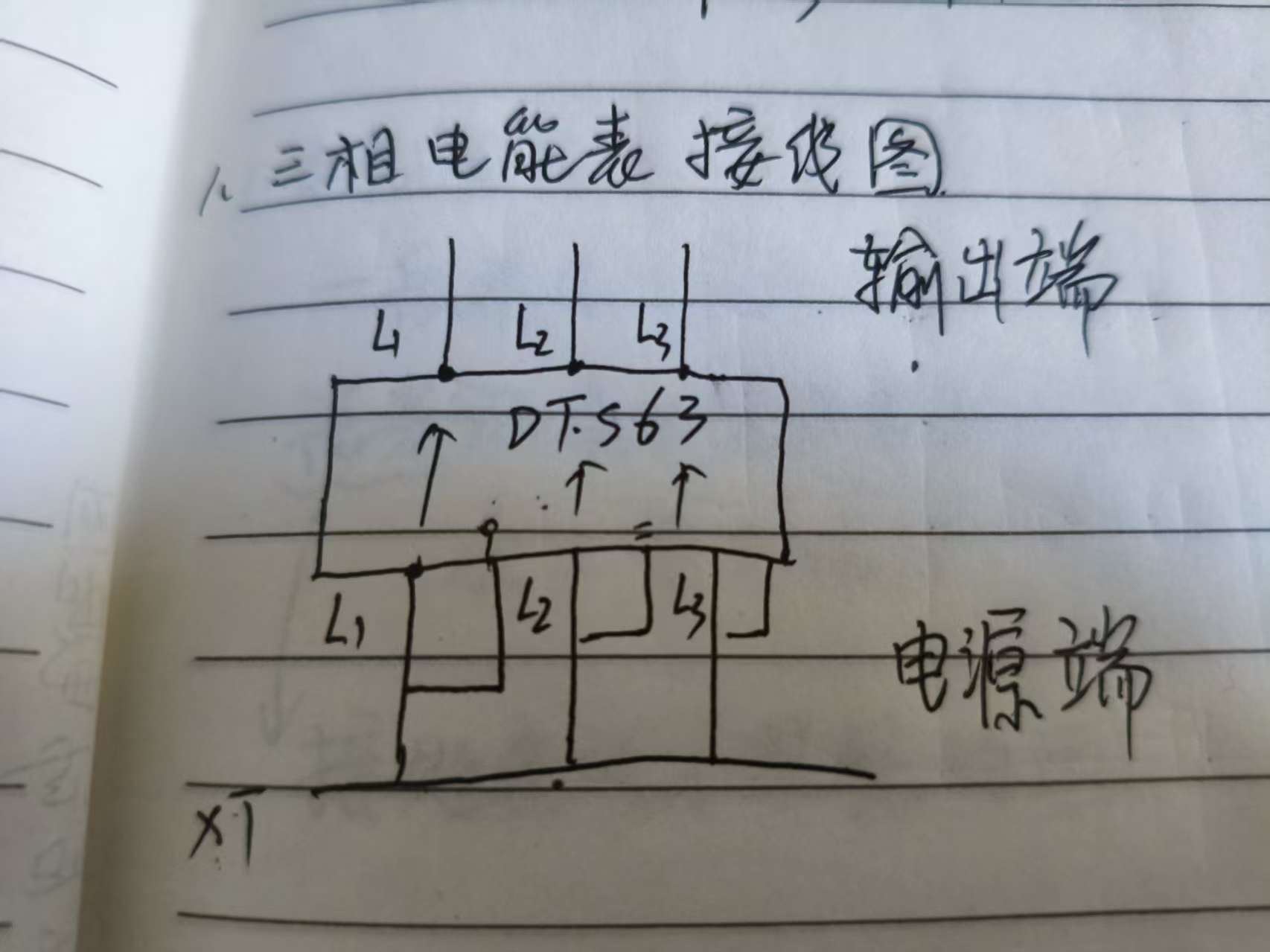

1. 三相电能表接线图



2. 照明配电箱的工艺要求

   • 按图纸要求，选择型号、导线线径与颜色，基本要求横平竖直，布线清晰、余量适当，各支路断路器出线端套号码管，标回路号。
   • 按图纸要求，定位和方位正确，误差不得大于5mm。
   • 箱门安装平整、牢固、无倾斜，门盖无卡塞。

3. 电源配电箱的工艺要求

   • 配电板上布线单股硬线横平竖直、无交叉、归边走线、长线沉底。走线成束。
   • 连接处可靠，不能露铜、压绝缘皮。
   • 电源配电箱引出线排列整齐，电源配电箱的引出线套号码管，并按图纸要求进行标注。

4. 电气控制箱的工艺要求

   • 不允许用绝缘破损的导线，连接处不能露铜。
   • 接线端引出线排列整齐，无交叉。
   • 同一接线端子不能超过两根线。
   • 两根导线连接同一接线端时，不允许使用一个接线端子进行并线连接。
   • 电线连接时，必须用冷压端子，并且选用适合的冷压端子，同时需套上号码管。

5. PVC线槽的敷设工艺要求

   • 线槽接缝（含直线、转弯、折角处和三通）应小于0.5mm。
   • 线槽固定 间距应符合要求，20-40固定间距小于50mm，60线槽固定间距小于1m，固定点应呈一条直线、间距应一致。
   • 弯角（或折角）两端、三通连接的三端、进盒（箱）处，直线槽两端、进线槽处需固定点。
   • 异径线槽作三通（T形）连接时，小线槽的底应插入大线槽的底槽中，伸入长度为5~10mm。
   • 线槽进盒或灯具底座时，底槽应伸入盒或底座内，长度为5~15mm。
   • 线槽不能入箱时，线槽边与箱边间隙不得大于1mm。
   • 线槽内导线不得打绞、接头，不准将安装中的多余导线塞进线槽。

三、企业供电

1. 电气安全基础知识
   • 一般情况下安全电压：36V；恶劣环境（接地良好：湿赃油污）下安全电压：12V；水下安全电压：6V
   • 热稳定：Q=I^2Rt；动稳定：通电导体在磁场中受力的作用
   • 短路：电流剧增，电压大幅下降
   • 电气安全分为：人身安全和设备安全
   • 触点标准：30mA·s；人体电阻1.7kΩ左右
   • 纯水不导电
   • 高压停电五步：断电、验电、放电、挂接地线、挂标识牌
   • 接地：一般将大地作为电气上的“地”，工程上取为零电位
   • 电能质量：电压、频率、波形平滑（高次谐波少）
   • 波形不平滑原因：IGBT
   • 电感电流不能突变；电容电压不能突变
   • 额定：长期稳定运行的参数
   • 10kV安全距离0.7m
2. 变压器的外特性
   • 电源的作用：输入能量转换；输出能量控制；调节电压和电流。
   • 全电路欧姆定律：\(I = \frac{ E }{ R + r }\)；
   • 对于直流电源，负载加重，主要体现为电流增大，端电压下降
   • 熔断器作短路保护；热继电器作过载保护
   • 变压器：电隔离、同频率、磁联系
   • 变压器箱体中油的作用：散热、绝缘
   • 瓦斯继电器：轻瓦斯用于信号；重瓦斯用于跳闸
3. 10KV冷缩户内电缆终端安装
   • 8.7/15KV冷缩户内电缆终端安装视频_哔哩哔哩_bilibili
4. 断路器
   • 真空断路器QF：（1）控制：分合正常负荷电流；（2）保护：切断短路电流 --> 强大灭弧能力
   • 隔离开关QS：不能分合正常负荷电流，明显的断开点，没有灭弧能力；可直接分合的三种情况：空载线路、空载变压器、PT
   • 同极性：线圈绕向一致，磁场极性一致
   • 电压互感器二次侧不可短路：二次侧短路会产生短路电流，烧坏电压互感器
   • 电流互感器二次侧不可开路：二次侧不允许接入熔断器和开关，开路后二次侧会感应出高电压；电流互感器二次侧某一端必须接地（防止一、二次绕组间绝缘击穿时一次侧的高电压串入二次侧危及人身和设备安全）
   • 电流互感器的误差（精度等级）：0.2s级：计量用；0.5级：测量回路用；P级：保护装置用；如5P20：20倍额定电流时误差不大于5%
5. 操作票
   1. 高压开关柜停电操作票
      • 核对设备位置、名称、编号
      • 确认xx柜断路器在合闸位置：合闸指示灯亮、带电指示器灯亮、综合保护装置灯亮、10kV进线柜安全指示灯亮
      • 将分合闸开关由合位转向分位，检查xx柜QF在分闸位置
      • 将断路器手车摇至实验位置，检查
      • 将接地刀闸由分位转向合位，检查
      • 将控制电源断开，检查
      • 打开手车柜门，拔下航空插头
      • 悬挂标识牌“禁止合闸，有人工作”“已接地”
   2. 高压开关柜送电操作
   3. 变压器跌落式熔断器停电操作票
      • 到达现场，核对设备编号和运行方式（在安全距离外听声音正常，三个跌落式熔断器在合位）
      • 将变压器低压侧负荷开关退出运行（先断开断路器，再拉开隔离开关），检查确认在断开位置
      • 悬挂“禁止合闸，有人工作”标识牌
      • 分开户外高压跌落式熔断器（根据风向，按照中下上的顺序）
      • 柱头验电、放电并装设三相接地线（先接接地端，再接导体端）
      • 悬挂“禁止合闸，有人工作”标识牌
      • 确认所有操作正常/确，清理现场结束工作
   4. 变压器跌落式熔断器送电操作票
   5. 变压器绝缘测量
      • 对兆欧表进行短路/开路测试
      • 拆开高低压桩头
      • 接线：地线、屏蔽线
      • 测量：高对低及地；低对高及地
      • 放电
      • 清理现场
   6. 接地电阻测量
      • 工作接地、避雷接地 ≤ 4Ω；保护接地 ≤ 10Ω；精密仪器接地 ≤ 1Ω；
   7. 触电急救
      • 心肺复苏

四、PLC

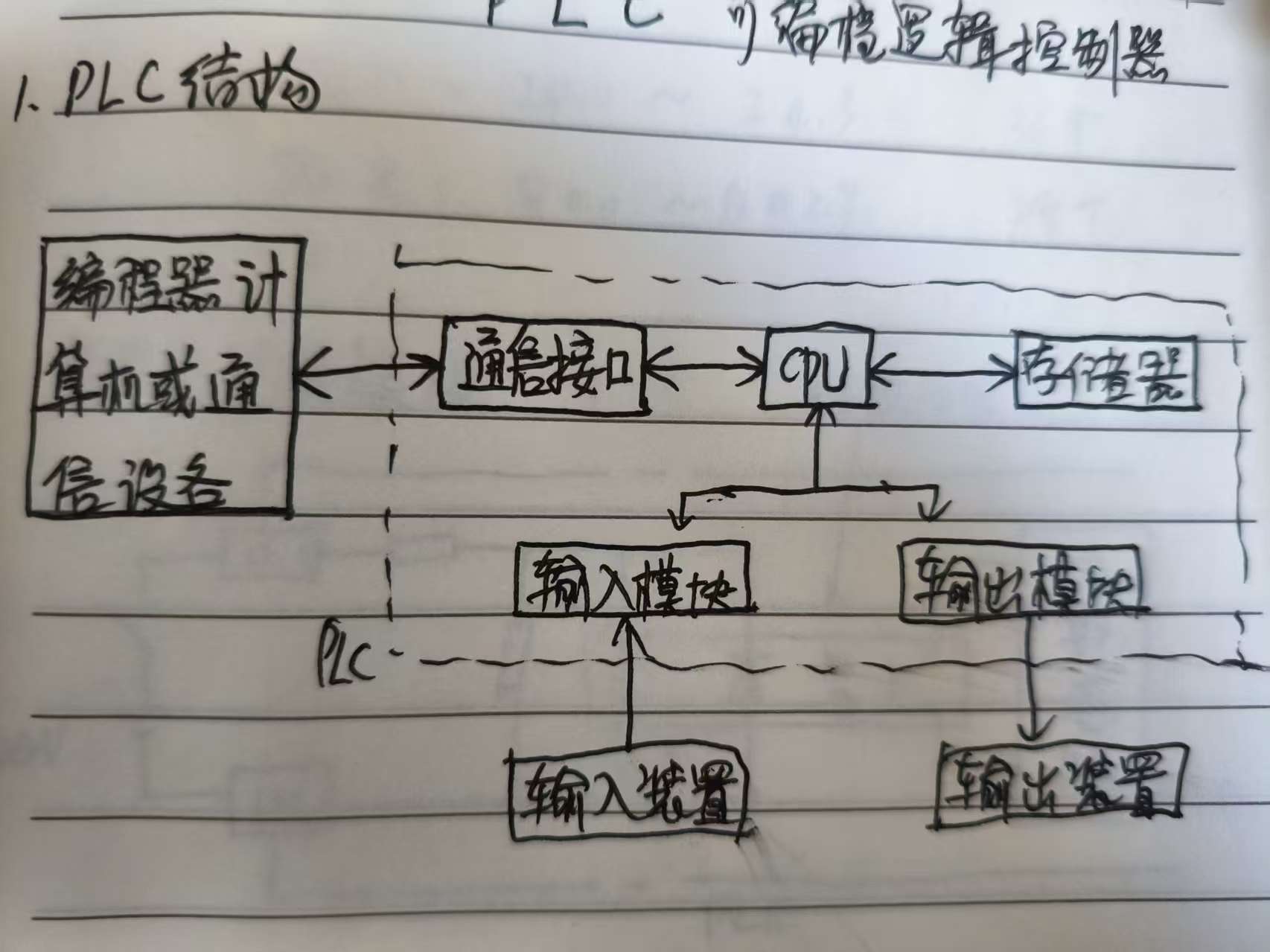

1. PLC结构

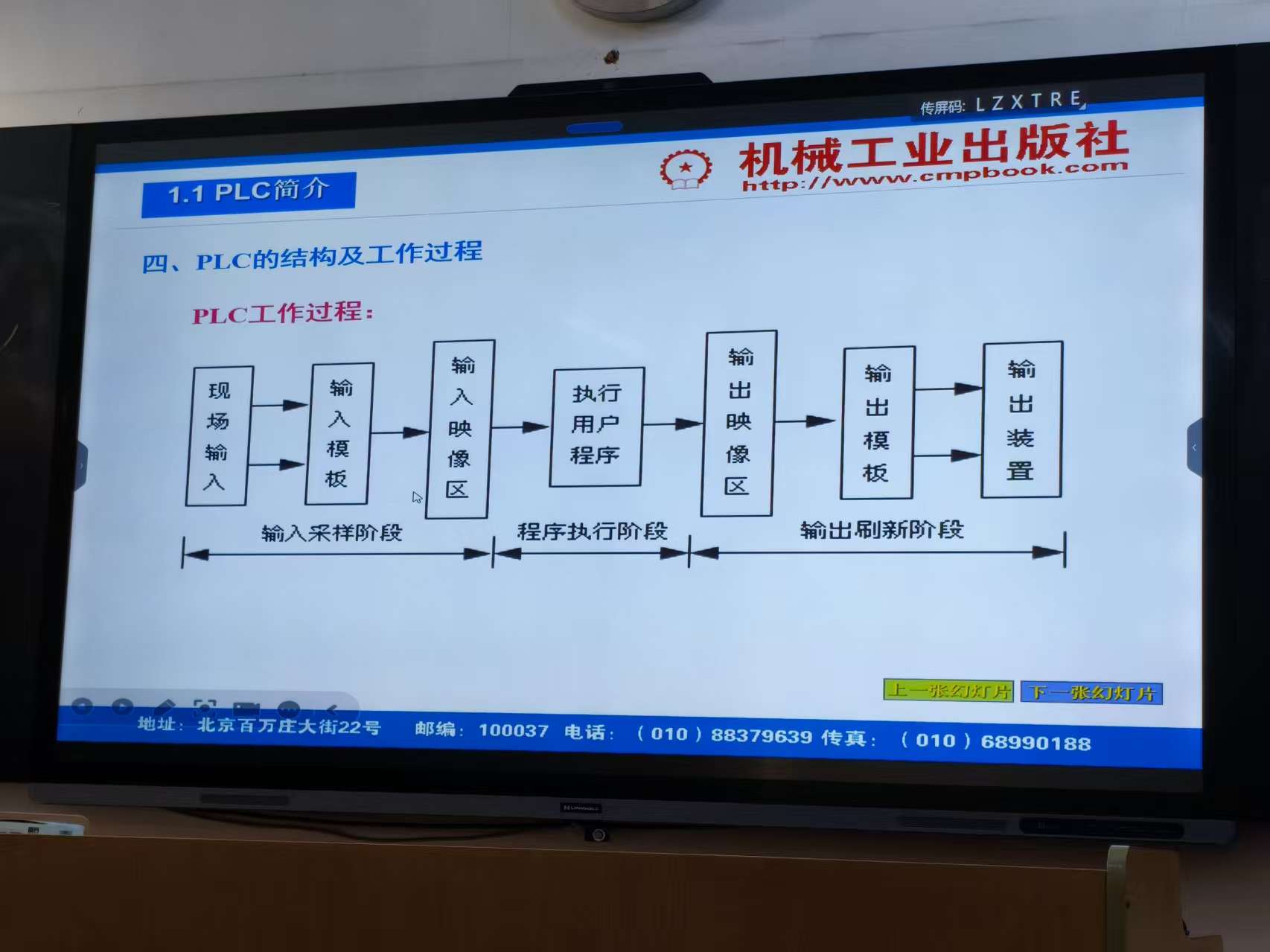

2. PLC工作过程



3. S7-200 SMART PLC

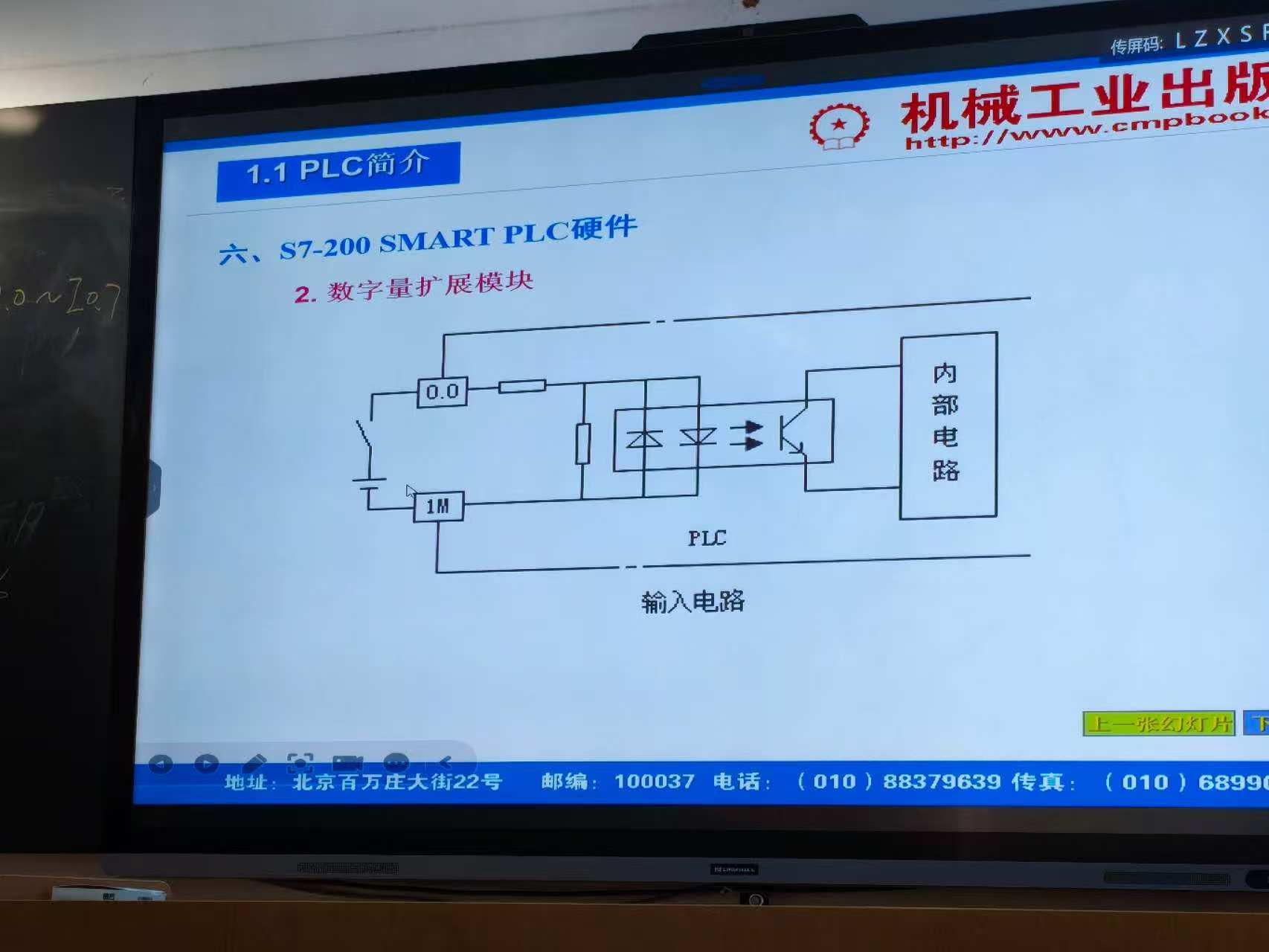

   1. 数字量扩展模块-输入电路

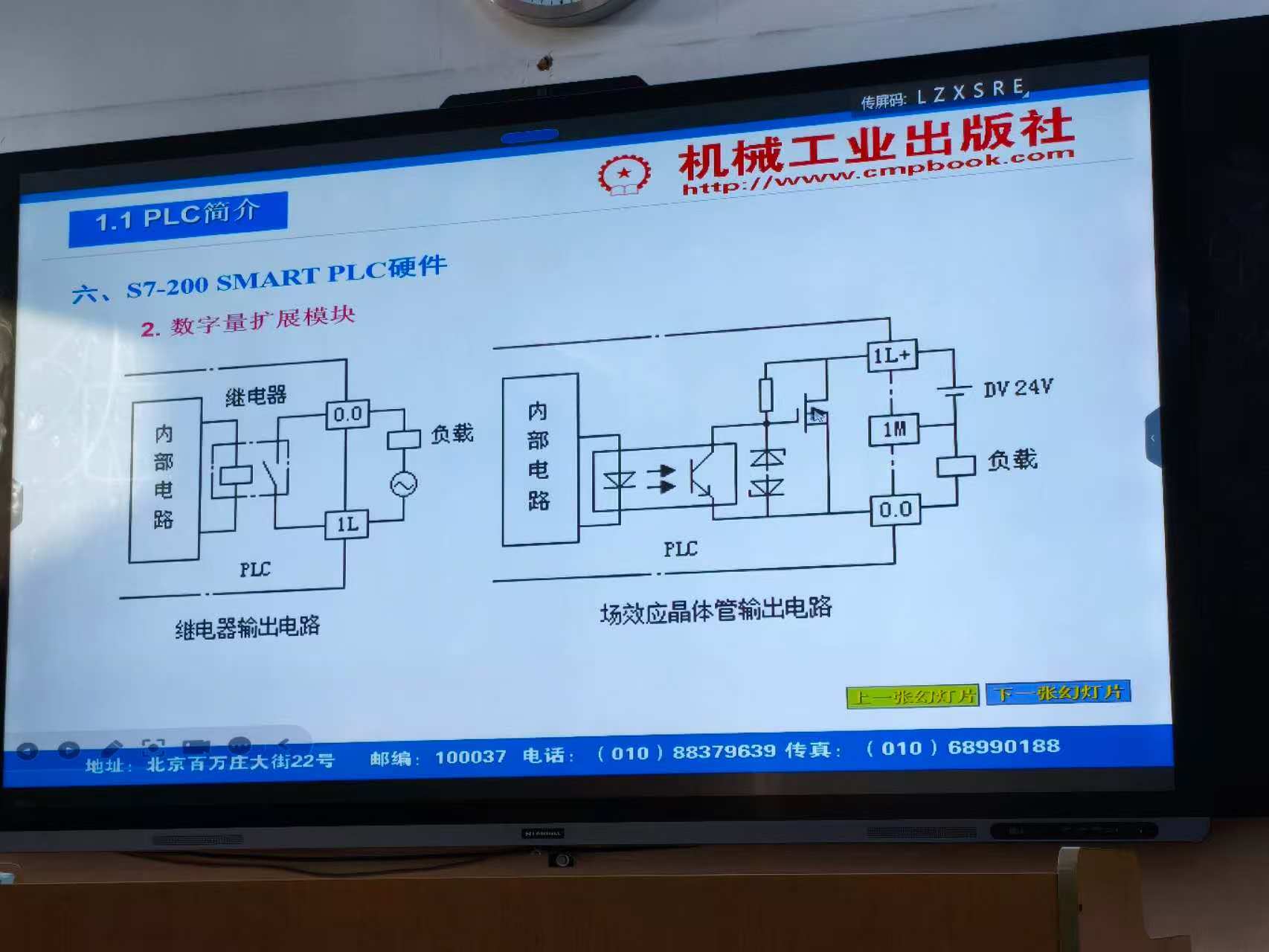

   2. 输出电路



4. 西门子PLC常用指令

   • 置位指令：S（Set）

   • 复位指令：R（Reset）

   • 定时器

     • 接通延时定时器TON：SV（定时值）≥ PT（设定值）
     • 断电延时定时器：TOF
     • 保护型接通延时定时器：TONR

   • 脉冲指令：SM0.5（1s）

   • 变频器控制方式：本地/面板控制；远程/外部端子控制；通信/总线控制；模拟量控制
